倾斜式螺旋物料输送设备结构设计

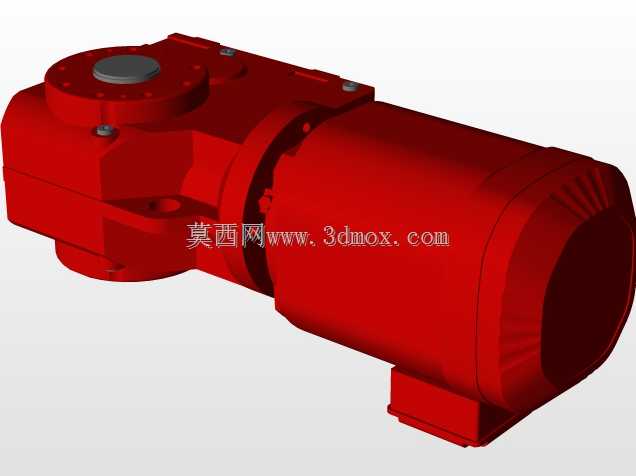

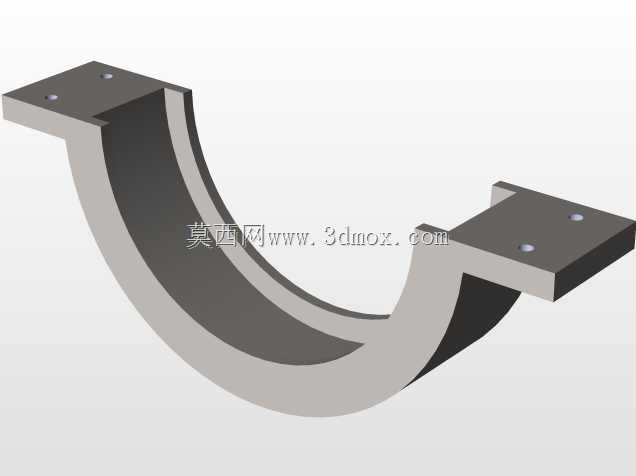

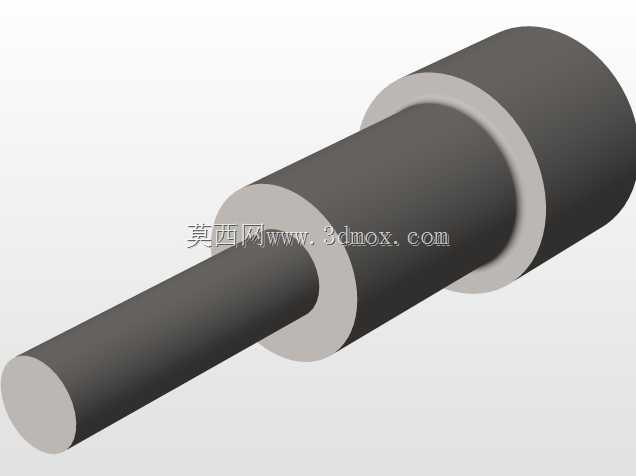

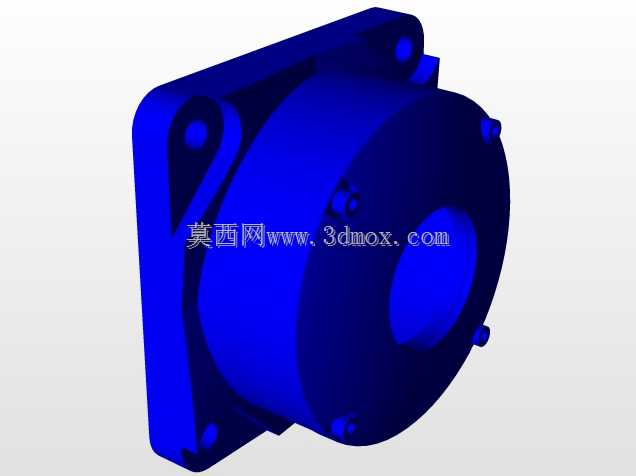

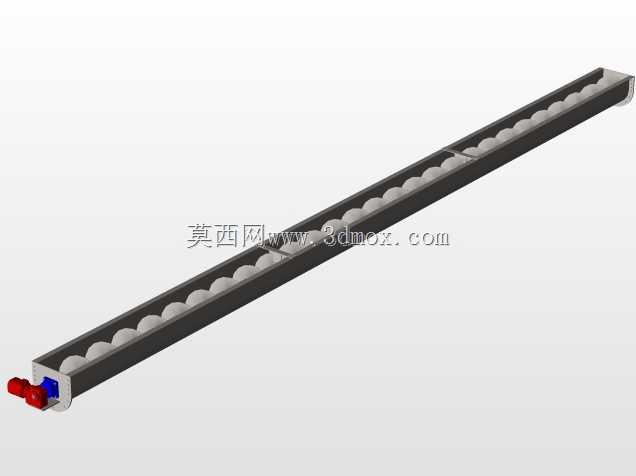

这款倾斜布置的螺旋输送设备，主要面向散状粉状、颗粒状物料的短距离连续输送场景，广泛适配粮食加工、建材生产、化工原料转运、饲料加工、矿山散料中转等多个生产环节，可完成水平带倾角的物料提升与输送作业，能够在密闭的槽体内完成物料转运，有效避免输送过程中物料撒漏、粉尘外溢的问题，适配有防尘要求的生产车间工况。设备核心功能是依靠内置螺旋叶片的旋转推力，将进入进料端的物料沿着槽体持续推送至出料端，相比带式输送机，其结构更紧凑，占用横向安装空间更小，可在较小的场地空间内完成一定高度差的物料提升，无需额外布置多段转运设备。从设计思路来看，整体采用长槽型主体结构，槽体截面为U型封闭结构，顶部可根据工况加装密封盖板，底部设置分段式支撑支架，可根据现场安装的高度差需求调整支架的安装高度与固定角度，适配不同的进料口与出料口高度差要求；螺旋轴两端配置带密封结构的轴承座，避免物料粉尘进入轴承造成磨损，驱动端布置在设备下端的进料侧，可降低螺旋轴的扭转受力，提升长轴运行的稳定性，槽体上的进料口可对接上游料仓、给料机的出料端，出料口可直接对接下游生产设备的进料口，无需额外转接料斗。外形尺寸方面，设备整体为长条形倾斜结构，长度可根据输送距离灵活调整，槽体宽度适配常规散料输送的通量需求，安装时需预留支架的固定地基空间，倾斜角度可在一定范围内调整，避免角度过大造成物料回流，设备两侧预留检修空间，方便后期对螺旋叶片、轴承部件进行维护更换。设备的支架采用三角支撑结构，提升长槽体的结构刚性，避免长距离输送过程中槽体出现晃动、变形，螺旋叶片采用等螺距设计，对于流动性较好的散料可保持稳定的输送通量，若输送粘性物料可调整螺距参数适配，整体结构没有复杂的冗余部件，加工制造难度低，后期运维成本低，可适配多数中小产能的散料输送生产线需求，在中小型生产车间的物料转运环节可替代传统的斗式提升机、皮带输送机，兼顾密闭防尘、安装灵活、运行稳定的多重优势。
