油桶改造J切折叠户外烧烤炉结构设计

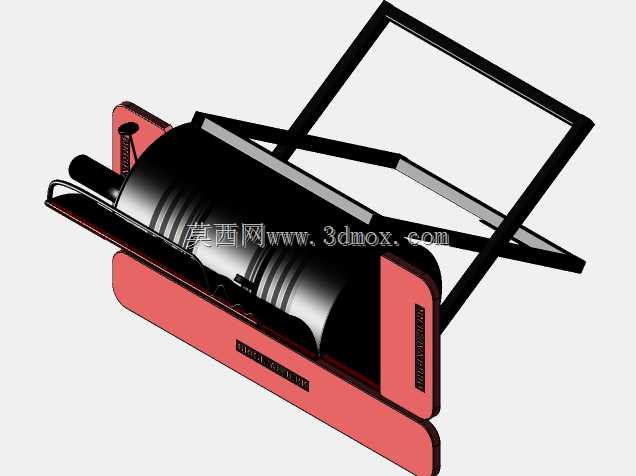

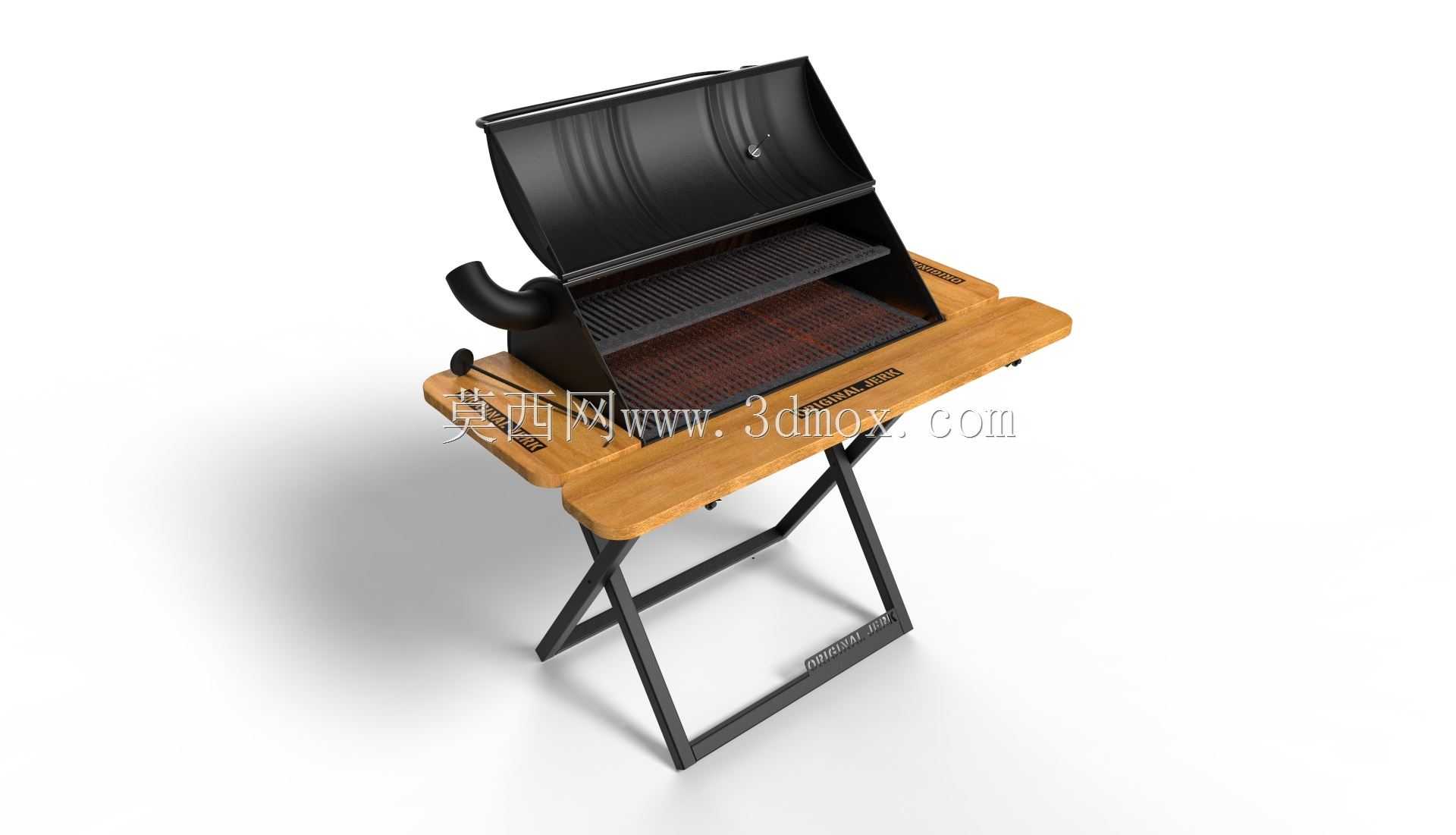

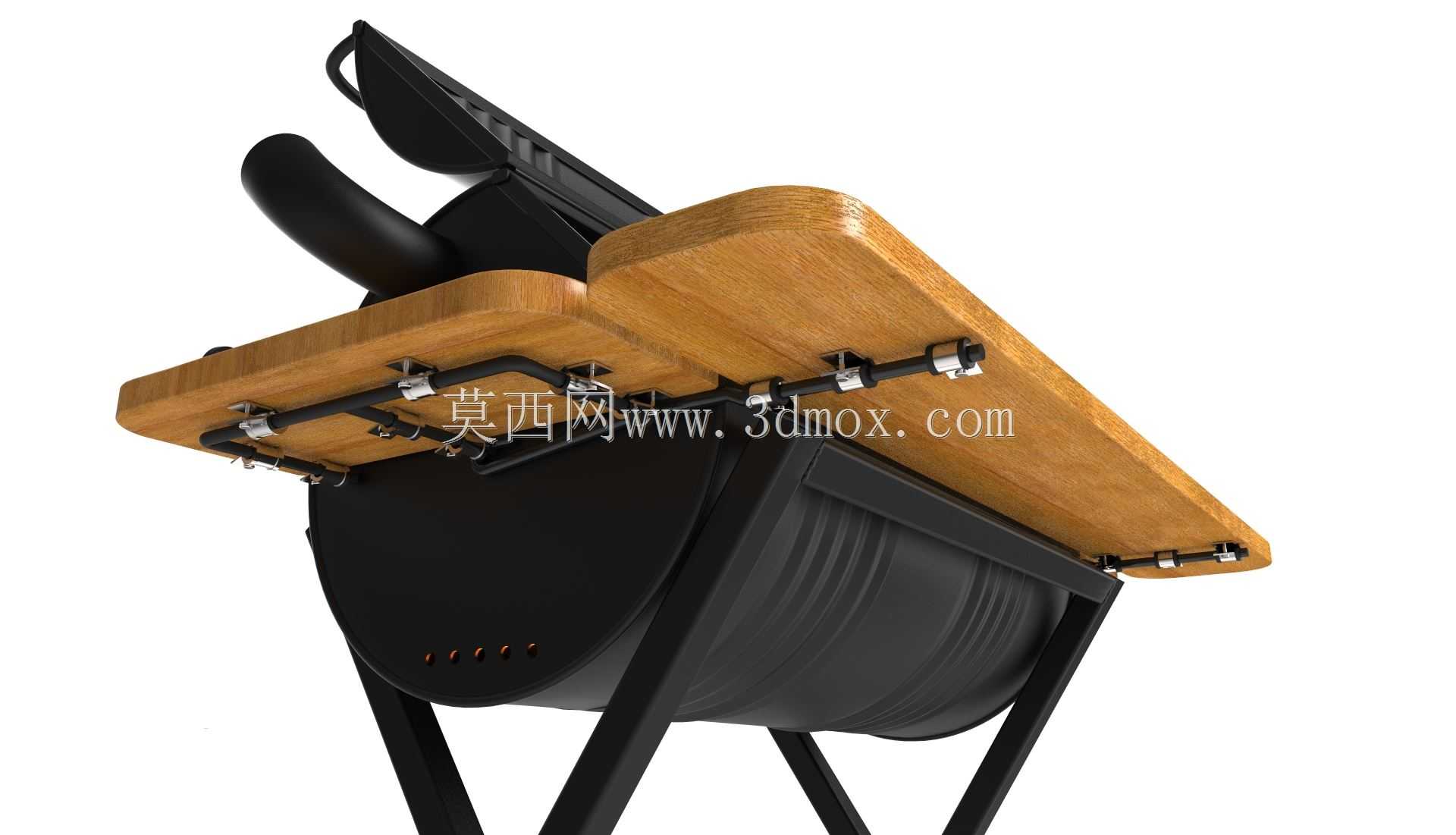

这款油桶改造的J切结构烧烤炉，主要面向户外露营、庭院聚餐、车尾箱市集、近郊野炊等多元户外烹饪场景，可满足3-8人规模的食材烤制需求，适配家庭休闲、好友聚会、小型户外商业出摊等不同使用场景，解决了传统烧烤架收纳体积大、搬运不便、烤制空间局促的常见痛点。设备主体采用220升标准油桶经J型切线裁切改造而成，裁切后的桶身自然形成向上翻开的弧形挡烟罩，烤制时可引导油烟向侧后方排烟口定向排出，避免油烟直扑操作人面部，同时闭合后可完全罩住内部烤网与炭槽，既能够阻挡户外扬尘落入炉内，也可在收纳运输时保护内部构件不受磕碰。炉体侧部设置的弧形排烟通道，可在炭烤过程中形成稳定的热流循环，让炉内热量分布更均匀，减少局部烤焦、食材受热不均的问题，同时可降低明火窜出的概率，提升户外使用的安全性。炉体下方搭配木质折叠侧边操作台，可临时放置待烤食材、调味瓶、烧烤夹等工具，无需额外搭配边桌，减少户外装备携带量；操作台下方采用X型交叉折叠金属支架，展开后可形成稳定的三角支撑结构，可适配草地、硬化路面、砂石地等不同户外地面，支架底部做了防滑处理，放置时不易滑动移位，折叠后支架可完全收平贴合炉体底部，整体收纳后形态规整，可轻松放入家用轿车后备箱，甚至可适配部分大容量电动车储物空间。设计过程中充分考虑了户外使用的人机操作尺度，炉体烤制面距离地面高度设置为85厘米，符合成年人站立操作的舒适高度，无需长时间弯腰操作；侧边操作台高度与烤制面齐平，取放食材时无需抬高手臂，长时间操作不易产生疲惫感。炉内设置双层烤制网结构，上层网距离炭源较远，适合慢烤需要充分入味的厚切肉类、蔬菜，下层网靠近炭源，适合高温快烤易熟的食材，可同时满足不同食材的烤制温度需求；炭槽与桶身采用可抽拉的分离式设计，炭灰清理时无需抬起整个炉体，抽出炭槽即可倾倒炭灰，日常维护十分便捷。安装使用时无需额外工具，展开支架卡入定位卡扣即可完成架设，整个展开过程仅需数十秒，拆卸收纳时松开卡扣即可收折，无零散易丢配件，适合非专业用户快速操作。炉体与木质操作台之间设置了隔热垫层，可阻断炉体高温向侧边操作台传导，避免放置在台面上的食材、工具被高温烫坏，同时也可降低操作时误触烫伤的风险。
