汽车车门用可拆卸式合页铰链结构

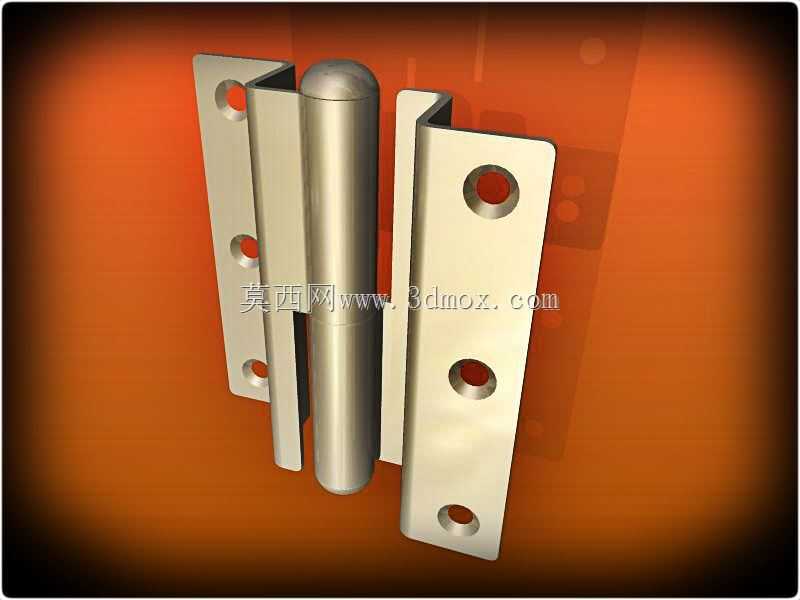

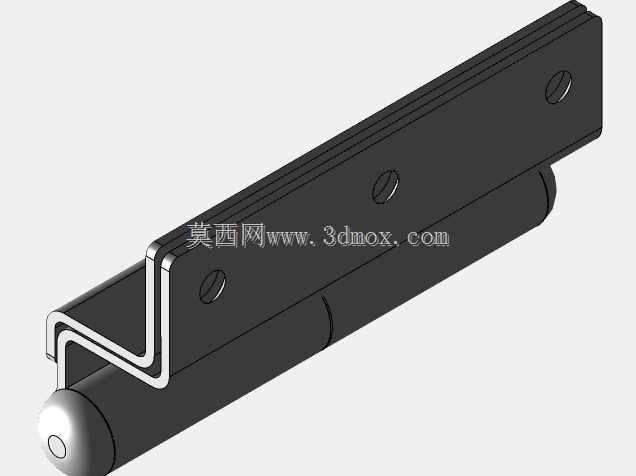

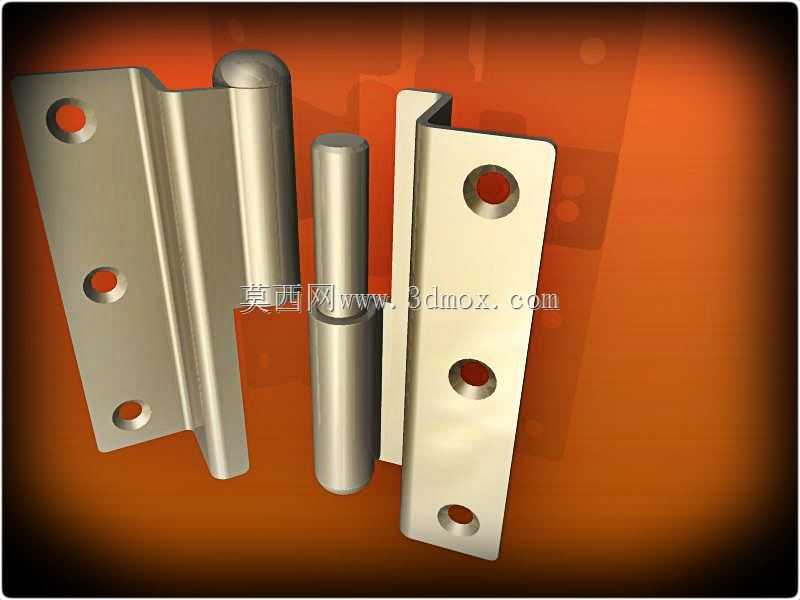

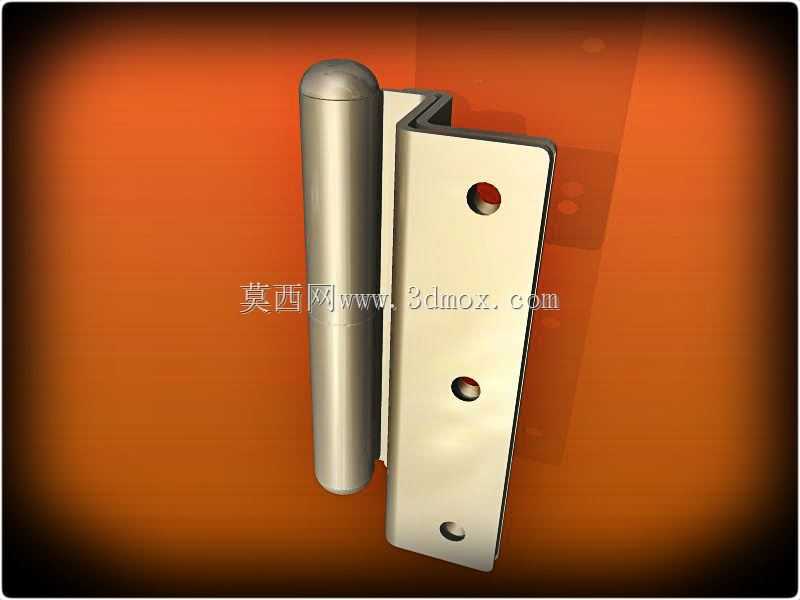

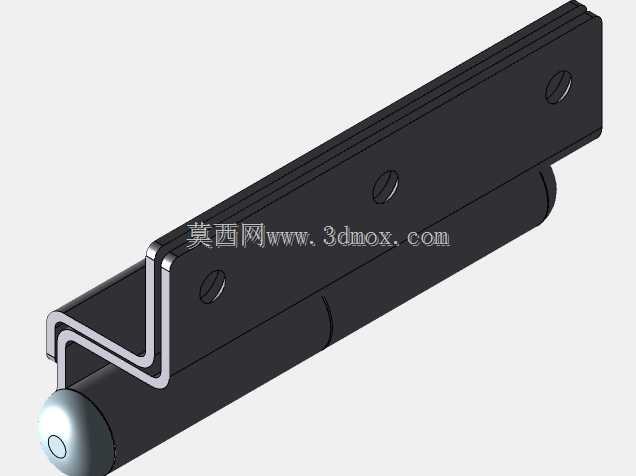

这款铰链主要应用于乘用车辆、商用车辆的车门与车身侧围的连接场景，是实现车门开合动作、保障车门连接可靠性的核心功能构件，同时也可拓展应用于特种车辆舱门、工程设备检修舱门等需要实现绕轴旋转开合的连接部位，承担着连接活动侧与固定侧、传递开合载荷、限定开合轨迹的核心作用。在实际车辆使用过程中，该铰链需要承受车门自身的重力载荷，以及车辆行驶过程中产生的颠簸振动、开关门瞬间的冲击载荷，同时还要在长期使用中保持转动阻尼的稳定性，避免车门出现下沉、异响、开合卡滞等问题，保障车门开启与关闭过程的顺畅度，以及闭合状态下的装配精度，避免车门与车身周边覆盖件出现摩擦干涉。从功能特性来看，这款铰链采用三页片同轴铰接的结构设计，中间的铰接轴为一体式圆柱结构，轴身与页片的卷边部位采用间隙配合，既保障转动过程的顺滑无卡滞，又能控制径向配合间隙，避免长期使用后出现松旷量过大的问题；两侧的固定页片分别对应车身侧围安装位与车门内侧安装位，每个页片上预留了多个沉头安装孔，安装时紧固件可完全沉入孔位内，不会突出页片表面，既避免了突出的紧固件刮蹭周边零部件或涂装面，也能让页片与安装面完全贴合，保障连接的紧固强度。在设计思路上，这款铰链充分考虑了车载场景的使用需求，页片采用等厚度的金属板材冲压成型，卷边部位通过多次卷圆工艺包裹住中间的铰接轴，避免轴体在长期转动过程中出现脱出的风险；页片上的安装孔位间距经过精准核算，匹配主流车型车门安装位的孔距标准，能够直接适配对应车型的安装点位，无需额外对安装面进行打孔改造；铰接轴的长度与页片的总厚度匹配，轴体两端做了圆弧收边处理，既避免尖锐棱边造成装配划伤，也能控制整体结构的轴向间隙，减少开合过程中的轴向窜动。从安装边界来看，这款铰链的整体厚度控制在常规车门安装间隙的允许范围内，闭合状态下页片完全隐藏在车门与侧围的拼接缝隙内，不会外露影响车身外观的整体性；页片的展开角度匹配车门最大开启角度的需求，在车门开启到最大限位时，页片之间不会出现结构干涉，能够保障车门开启角度满足人员上下、物品取放的空间需求；整体结构的外形轮廓做了圆角过渡处理，没有尖锐的棱角，在装配和后期维护过程中能够避免对操作人员造成划伤，也能减少应力集中的问题，提升构件整体的抗疲劳强度，在长期反复开合的使用场景下，不易出现页片断裂、轴体变形等失效问题。
