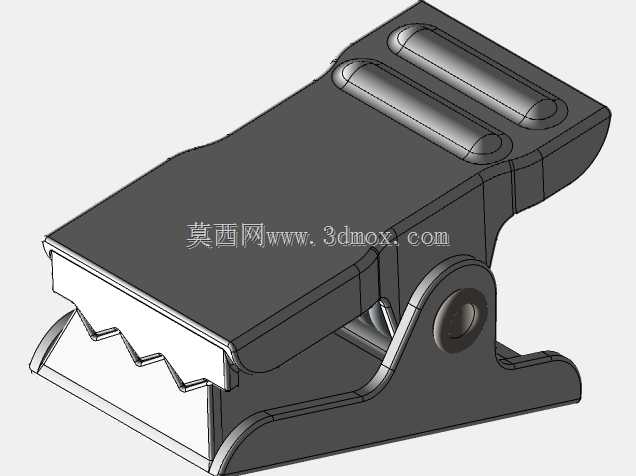

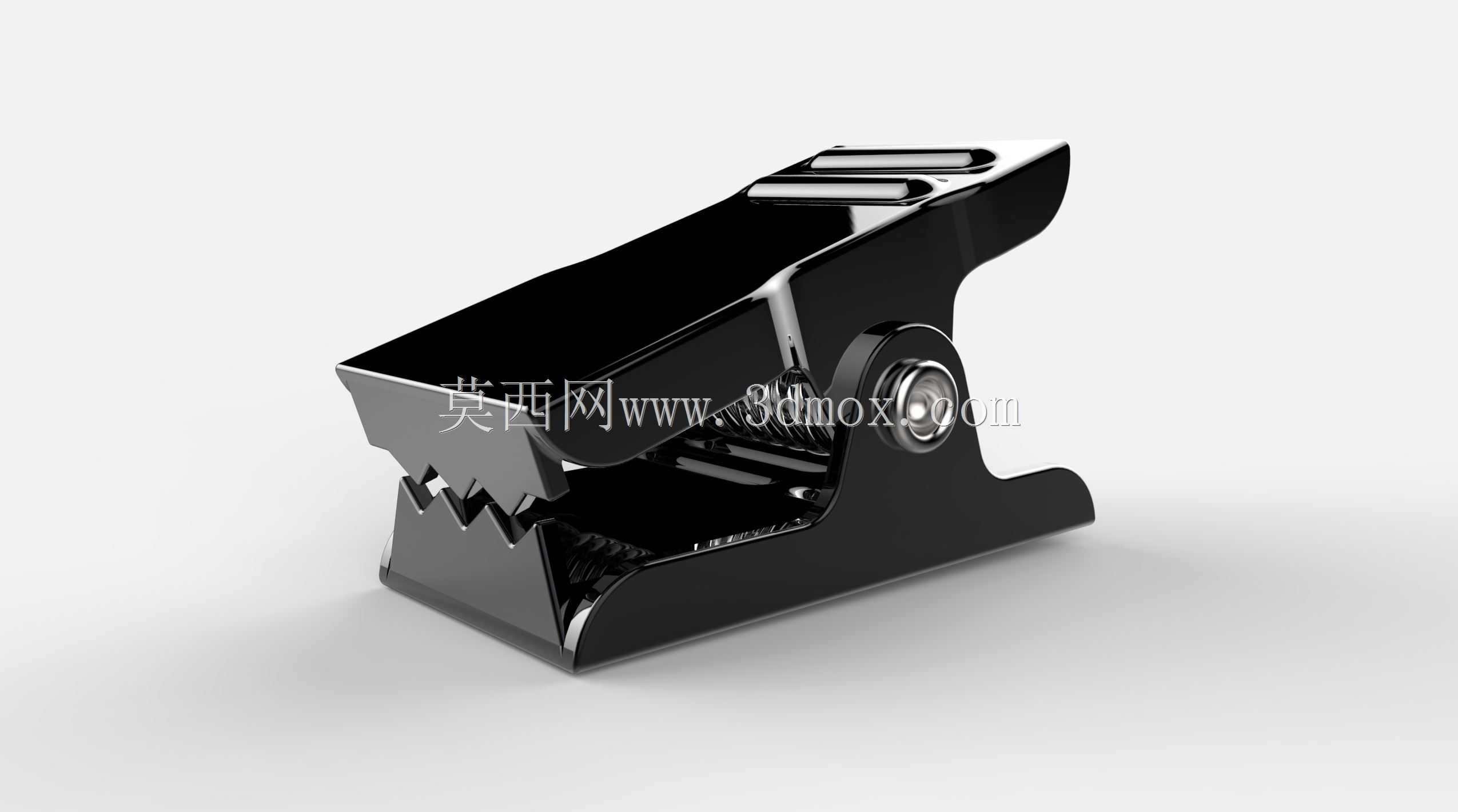

小鳄鱼型金属夹持固定夹结构设计

这款小鳄鱼型金属夹是日常生产与生活场景中应用十分广泛的夹持类五金构件，在电子加工领域可用于临时固定线束、焊接时夹持小型元器件引脚，在办公场景可用来整理堆叠的纸质文件、固定画板上的绘图纸张，在户外作业场景还能配合绝缘护套作为临时接线的导电夹持部件，也可在小型工件打磨、粘接工序中充当临时固定工装，适配多场景下的快速夹持需求。产品核心功能依靠弹簧蓄能结构实现，夹身采用一体冲压弯折的金属板材成型，咬合面设计有交错排布的锯齿形齿牙，能够在夹紧时增大与被夹持物件表面的摩擦力，避免被夹物件出现滑脱移位的情况；中部的铰接转轴配合内置的扭力弹簧，能够在松开按压端后自动提供持续的夹紧力，按压尾端的施力区域做了圆弧过渡处理，按压开合时手感顺滑不会硌手，长时间操作也不易产生手部疲劳。在设计思路上，整体采用仿生鳄鱼嘴的开合结构，将夹持受力点集中在前端咬合区域，尾端按压区域做了加长力臂设计，按照杠杆力学比例分配转轴前后的长度占比，只需施加较小的按压力就能在前端咬合处获得足够大的夹紧力，兼顾操作省力性与夹持可靠性；夹身表面做了黑化防锈处理，既提升金属构件的抗锈蚀能力，也让整体外观更具质感，边缘位置全部做了倒圆角钝化处理，去除冲压产生的锐边毛刺，避免使用过程中划伤操作人员或被夹持物件的表面。从外形尺寸与安装边界来看，这款金属夹属于小型手持夹持件，整体轮廓紧凑小巧，开合角度可根据被夹持物件的厚度自适应调整，最大可夹持厚度适配常规薄型工件、线束、纸张等物件的尺寸需求，无需额外安装固定，可直接手持操作使用，夹身整体为对称式结构，受力均匀不会出现单侧偏斜导致的夹持松动问题，铰接位置的转轴采用铆接固定，装配后转轴转动顺滑无卡滞，同时具备足够的连接强度，能够承受数千次反复开合而不出现松脱或结构失效，弹簧的弹力经过调校，既不会因为弹力过大导致按压费力，也不会因为弹力过小导致夹持力不足无法固定物件，咬合齿的深度与角度经过反复优化，既能保证足够的咬合力，又不会在纸质、软质塑胶等较软的被夹持物件表面留下过深的压痕，适配不同材质物件的夹持需求。
