带键槽直齿圆柱传动齿轮三维设计

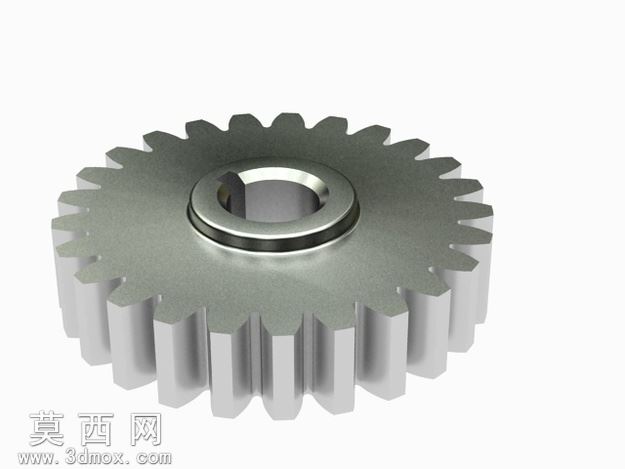

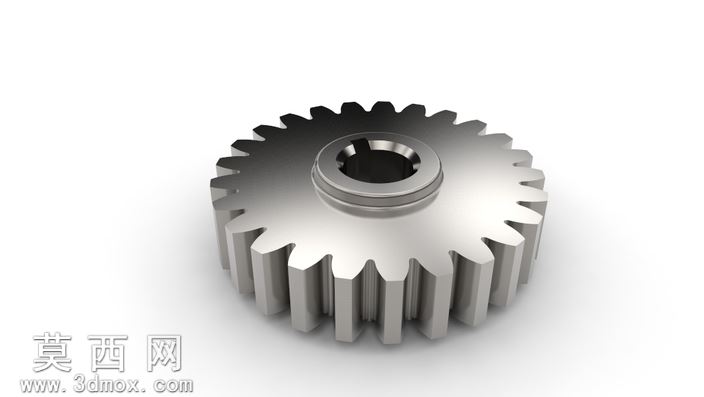

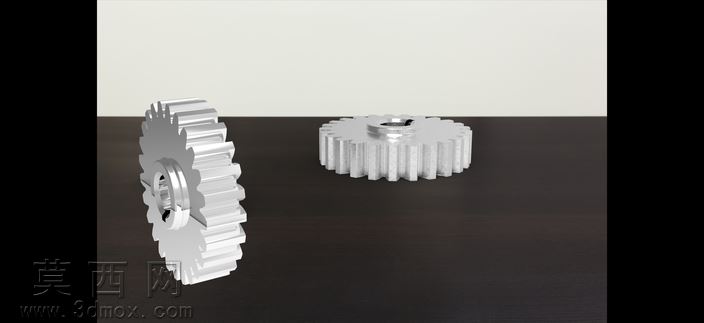

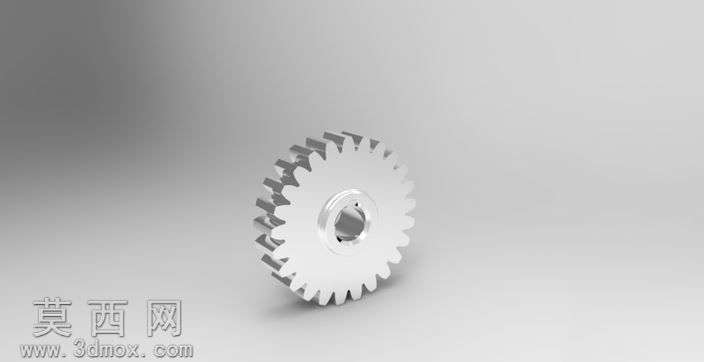

本作品为标准直齿圆柱传动齿轮的三维数字化模型，建模过程严格遵循渐开线圆柱齿轮的齿廓生成原理，首先通过参数化公式推导渐开线齿形的基准曲线，精准控制齿顶圆、齿根圆、分度圆、基圆的直径参数，保证齿形的啮合精度符合通用机械传动的设计规范。模型中心设计有标准平键键槽结构，建模时对键槽的定位尺寸、槽宽、槽深均按照传动配合的公差要求进行特征构建，确保齿轮与传动轴装配时能够实现稳定的周向固定，传递额定扭矩不发生相对滑移。齿部特征采用阵列方式完成全齿生成，每一个轮齿的齿厚、齿距、齿向参数保持高度一致，齿根处做了标准的圆角过渡处理，避免应力集中导致的轮齿断裂失效，提升零件的结构强度与使用寿命。模型的轮毂部分采用阶梯凸台结构，既能够减轻齿轮整体的自重，又可以保证与轴肩配合时的轴向定位精度，轮毂端面与齿圈端面的平行度、轮毂内孔与齿顶圆的同轴度均在建模阶段通过几何约束进行严格控制，满足机械加工的形位公差要求。材质渲染方面采用了合金结构钢的金属材质效果，还原了钢制齿轮经过精加工后的金属哑光质感，齿面、轮毂端面、内孔壁分别赋予了不同的粗糙度表现，区分不同加工面的工艺特征，齿顶棱边做了微小的倒角渲染处理，还原真实零件去毛刺后的工艺细节。整体建模过程采用全参数化设计逻辑，所有结构尺寸均可通过参数调整快速修改，适配不同传动比、不同安装尺寸的传动场景需求，模型结构完整无破面、无多余特征，可直接用于传动机构的虚拟装配、运动仿真、工程图导出以及后续的数控加工编程参考，能够直观展示直齿圆柱齿轮的结构特点与装配关系，适用于机械传动系统的设计验证、教学演示等多种应用场景。
