Posalux金刚石加工用双组六工位刀架结构

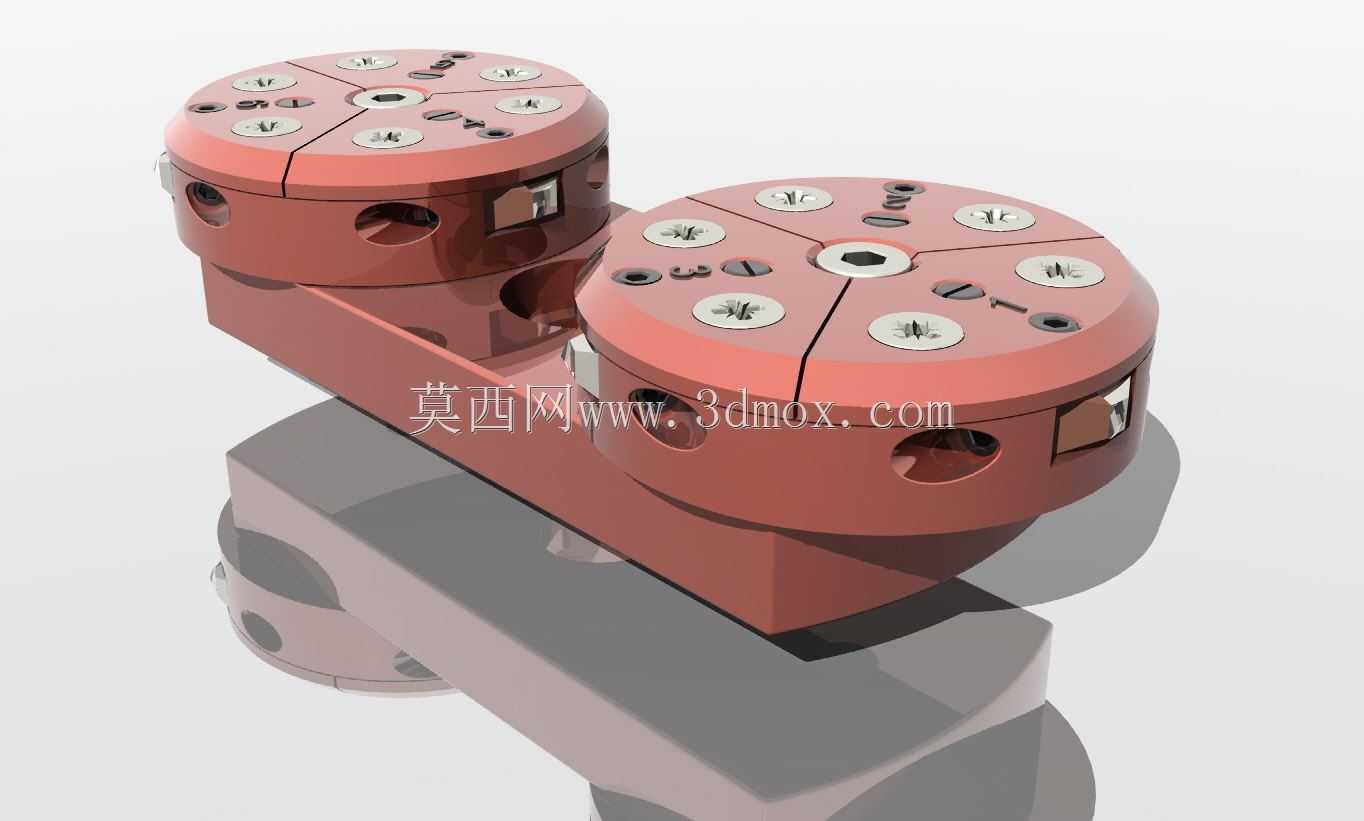

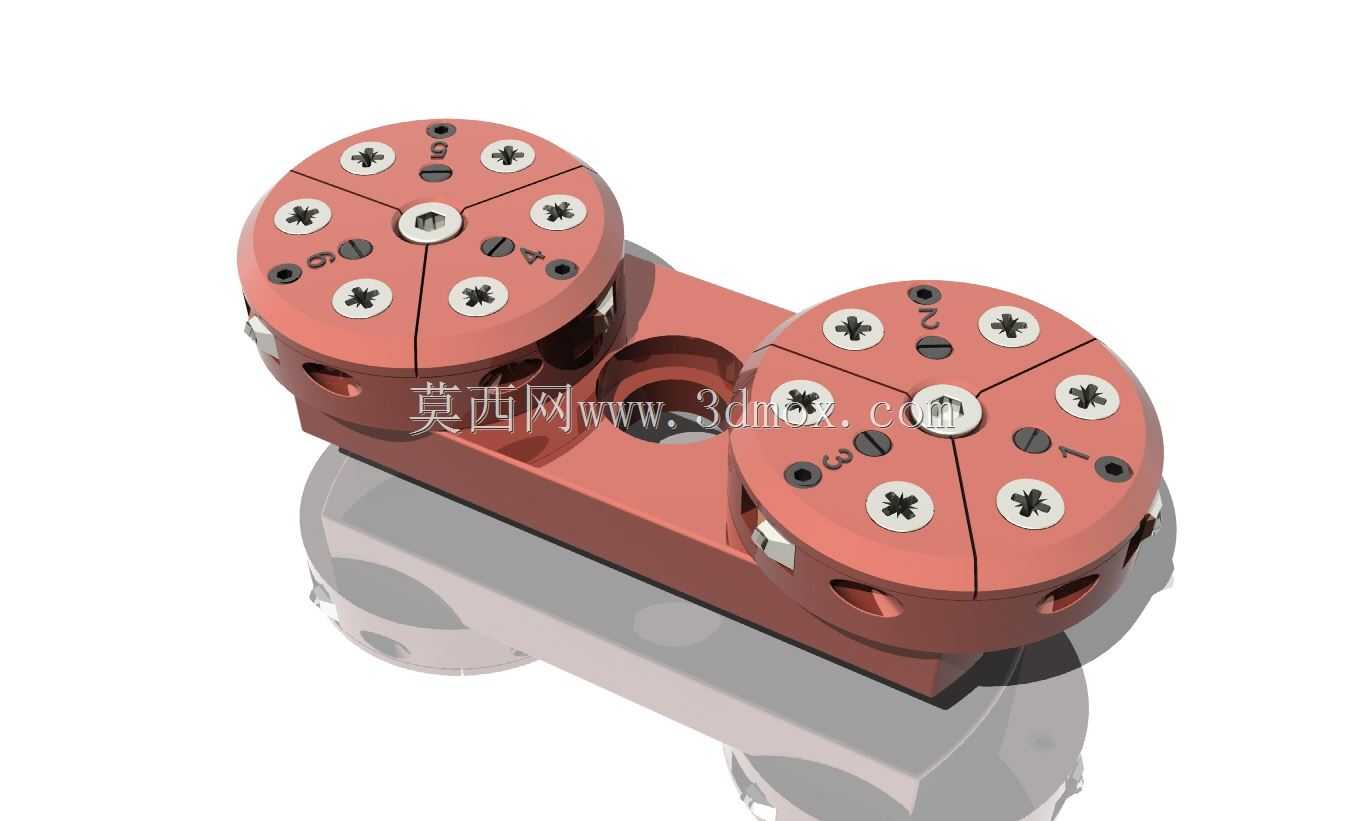

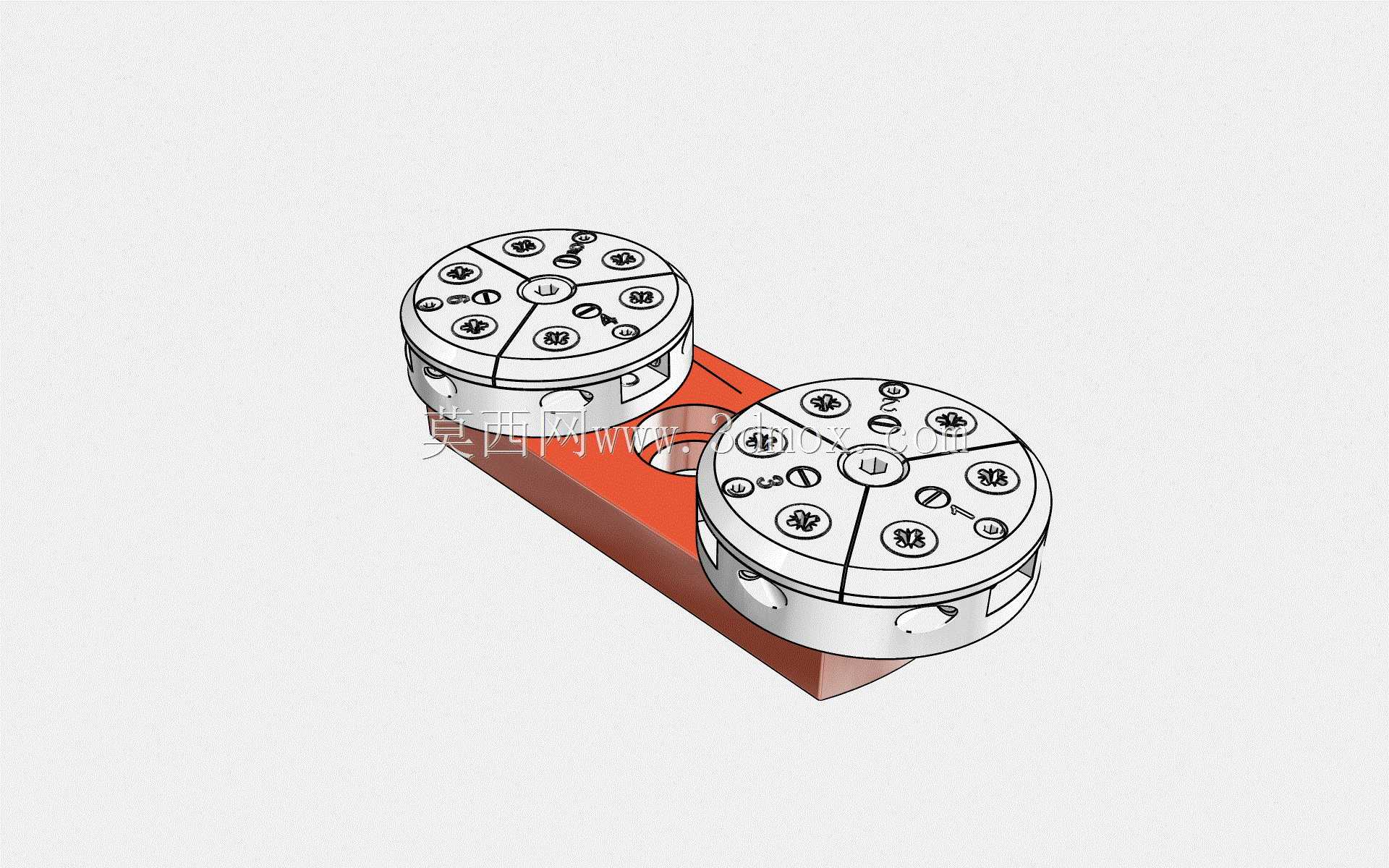

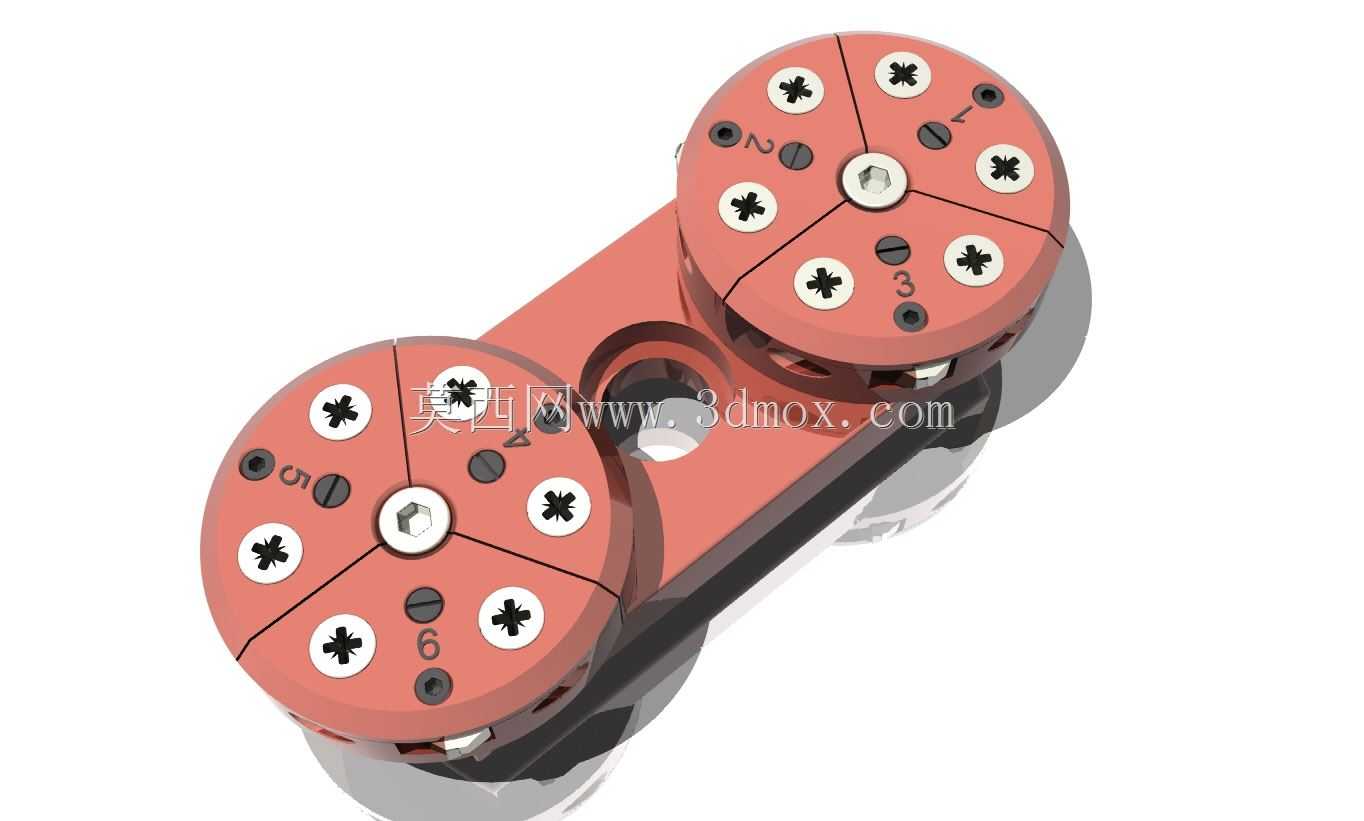

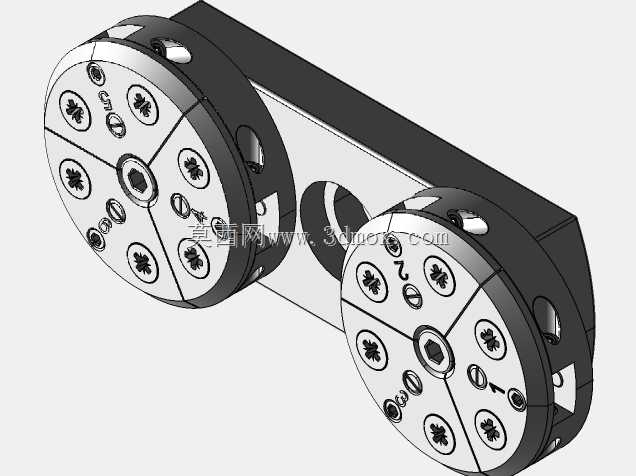

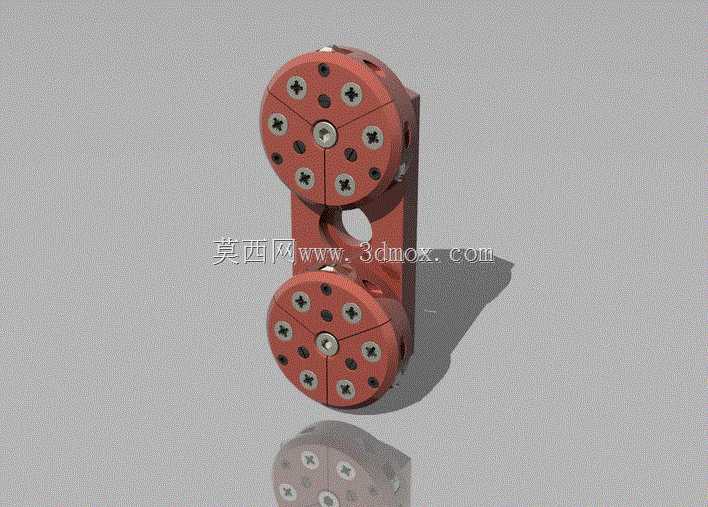

这款双组六工位刀架是专为Posalux系列金刚石加工设备配套设计的核心功能部件，主要应用于超硬材料精密加工、微小孔精细加工、高端首饰表面纹理加工以及精密电子元器件微铣削加工场景，是这类高精度专用加工设备实现多刀具快速切换、稳定夹持加工的核心承载结构。在实际生产作业中，这类刀架能够同时装载六把不同加工用途的金刚石刀具，配合设备的工位切换机构，可在一次装夹工件的流程中完成钻、铣、铰、抛光等多道工序的加工，大幅减少反复换刀带来的定位误差，有效提升超硬材料加工的尺寸精度与表面加工质量，尤其适配金刚石刀具对夹持刚性、同轴度的严苛要求。从功能特性来看，该刀架采用上下对称的双六工位布局，单组刀盘沿圆周均匀分布六个刀具安装位，每个安装位都配置了对称锁紧结构，通过多颗紧固螺钉实现刀具装夹后的周向与轴向双重锁止，避免高速加工过程中刀具出现微位移、颤振等问题，保障金刚石刀具在微米级进给加工时的稳定性。刀架主体采用高强度合金结构钢加工而成，连接立板上设置的定位安装孔可直接与设备主轴进给机构对接，安装边界经过精准适配，无需额外改制即可直接替换同规格的原厂刀架部件，上下两组刀盘的间距经过反复校核，既保证上下工位加工时不会出现干涉，又能最大化压缩刀架整体占用的设备内部空间，适配设备紧凑的机头布局。在设计思路上，这款刀架充分考虑了金刚石加工的工况特性：金刚石刀具加工时切削力小但对振动极其敏感，因此刀盘与连接立板采用一体化刚性连接结构，减少拼接结构带来的刚性损耗；每个刀位的安装孔都做了高精度同轴度处理，保证装夹后刀具的回转中心与刀盘中心完全重合，降低加工时的径向跳动；刀盘表面的沉头螺钉布局沿圆周对称分布，既保证锁紧力均匀作用在刀具夹持套上，又能避免螺钉突出刀盘表面在加工时与工件、排屑结构发生剐蹭。刀架整体外形采用对称式结构设计，外露边角都做了圆角钝化处理，既减少加工过程中切屑在刀架表面的堆积附着，也方便日常作业后的清洁维护，连接立板中部的镂空结构在不降低整体结构刚性的前提下，有效减轻了刀架自身重量，降低设备进给轴的负载，提升工位切换时的响应速度与定位精度。
