方程式赛车钢管线框底盘车架结构设计

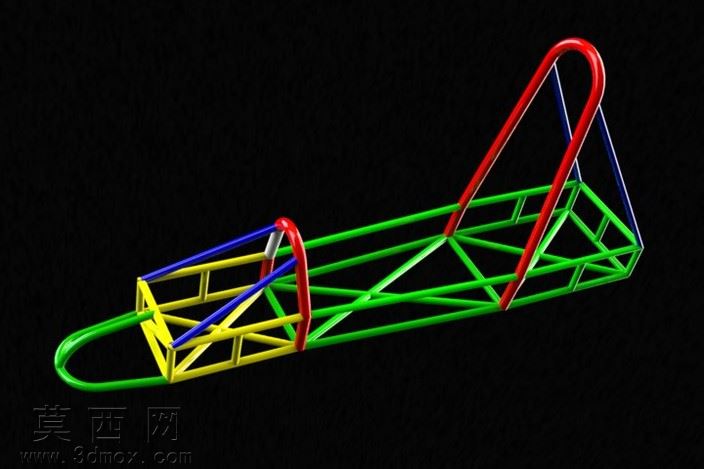

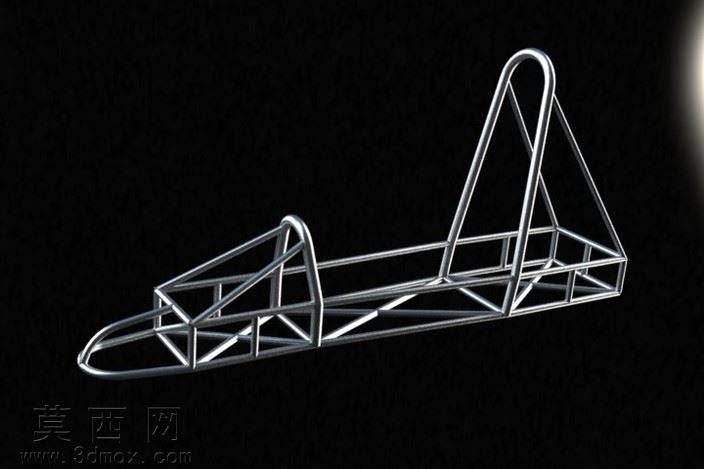

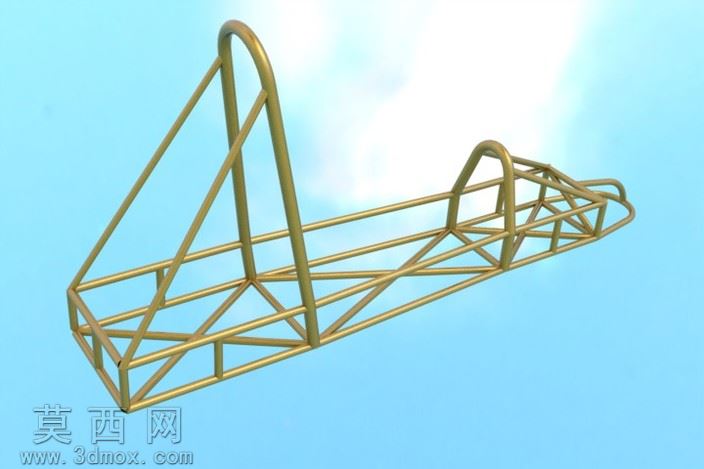

本作品为方程式赛车钢管线框底盘车架的三维结构设计，建模阶段以SAE赛事相关车架设计规范为核心依据，采用参数化建模方式搭建整体线框骨架结构。建模过程中首先确定车架的整体轴距、轮距基准参数，以驾驶舱安装位、动力总成固定位、悬架连接硬点为核心定位基准，逐段绘制钢管的中心线路径，通过扫掠特征生成等径钢管实体，精准还原钢管桁架式车架的空间拓扑结构。模型完整呈现了车架前部的碰撞吸能区桁架结构、中部驾驶舱的环形防滚架结构、后部动力总成安装区的承载桁架结构，所有钢管衔接位置均做了贴合的节点处理，还原真实焊接位置的结构衔接逻辑，确保各段钢管的受力传递路径清晰可查。材质设置阶段为车架赋予了抛光金属钢管材质，调整金属粗糙度与反射参数，在渲染环境中呈现出冷冽的金属质感，通过三点布光突出钢管的空间线条层次，清晰展现车架前后段的结构落差、防滚架的弧形过渡造型以及底部桁架的交叉加强结构。设计思路上遵循轻量化与高刚性的平衡原则，前部采用渐缩式桁架结构兼顾空气动力学布局与碰撞吸能需求，中部驾驶舱区域通过环形主防滚架、前部防滚架与侧边斜向支撑钢管形成封闭的承载笼型结构，保障驾乘区域的结构强度，后部通过多组斜向支撑钢管搭建动力总成安装的承载平面，确保动力输出过程中的载荷可以均匀分散到整个车架主体。模型未添加多余的装饰性结构，完全以结构功能实现为核心，清晰展现了方程式赛车钢管车架的线框布局逻辑，可用于赛车底盘结构教学、车架设计方案验证、相关赛事参赛方案的前期结构推演，能够直观呈现桁架式车架的空间受力结构与各安装点位的布局关系，帮助理解钢管车架从硬点定位到杆件布局再到节点衔接的完整设计流程。
