DIY杆式木工粘合压紧夹具结构

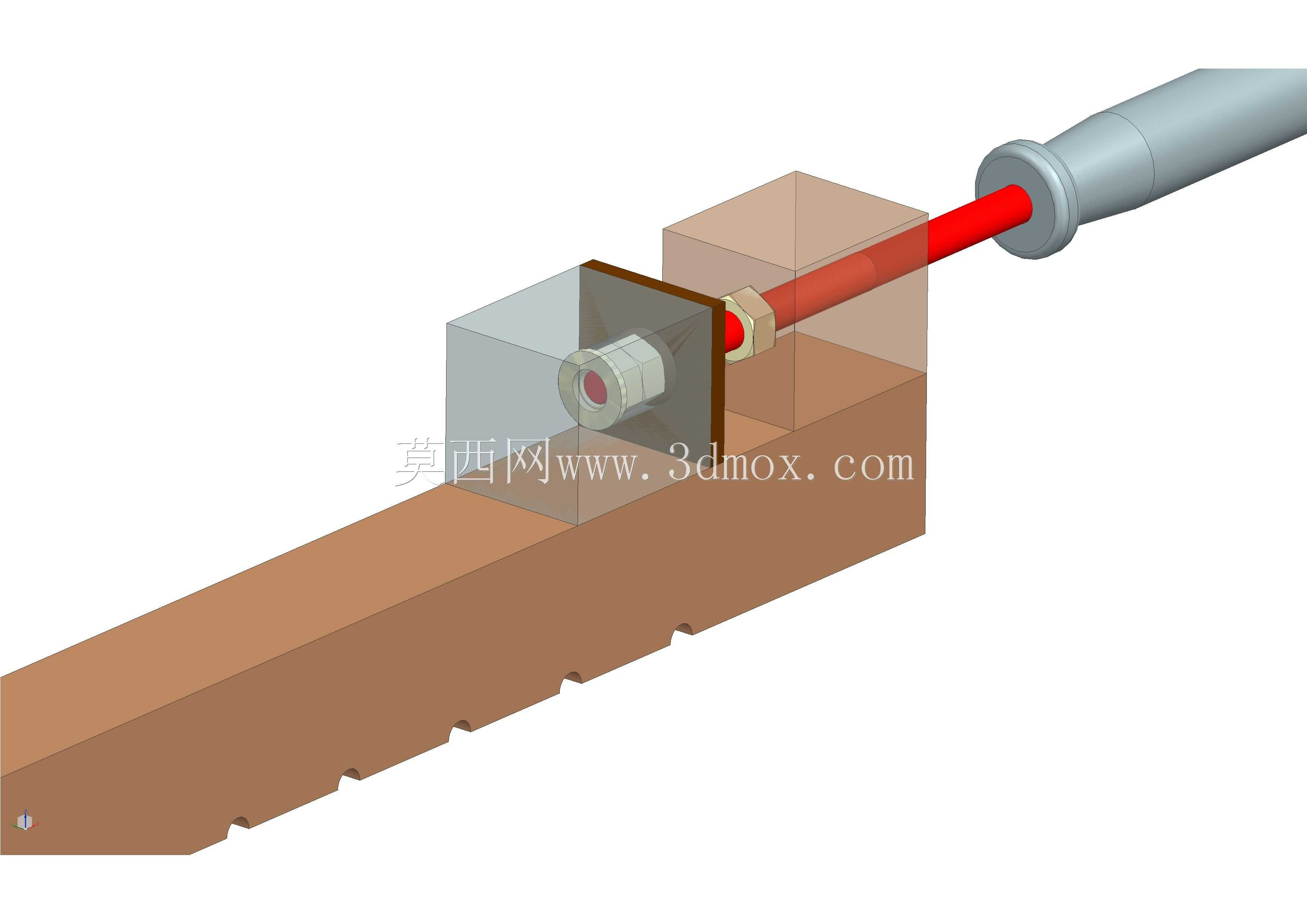

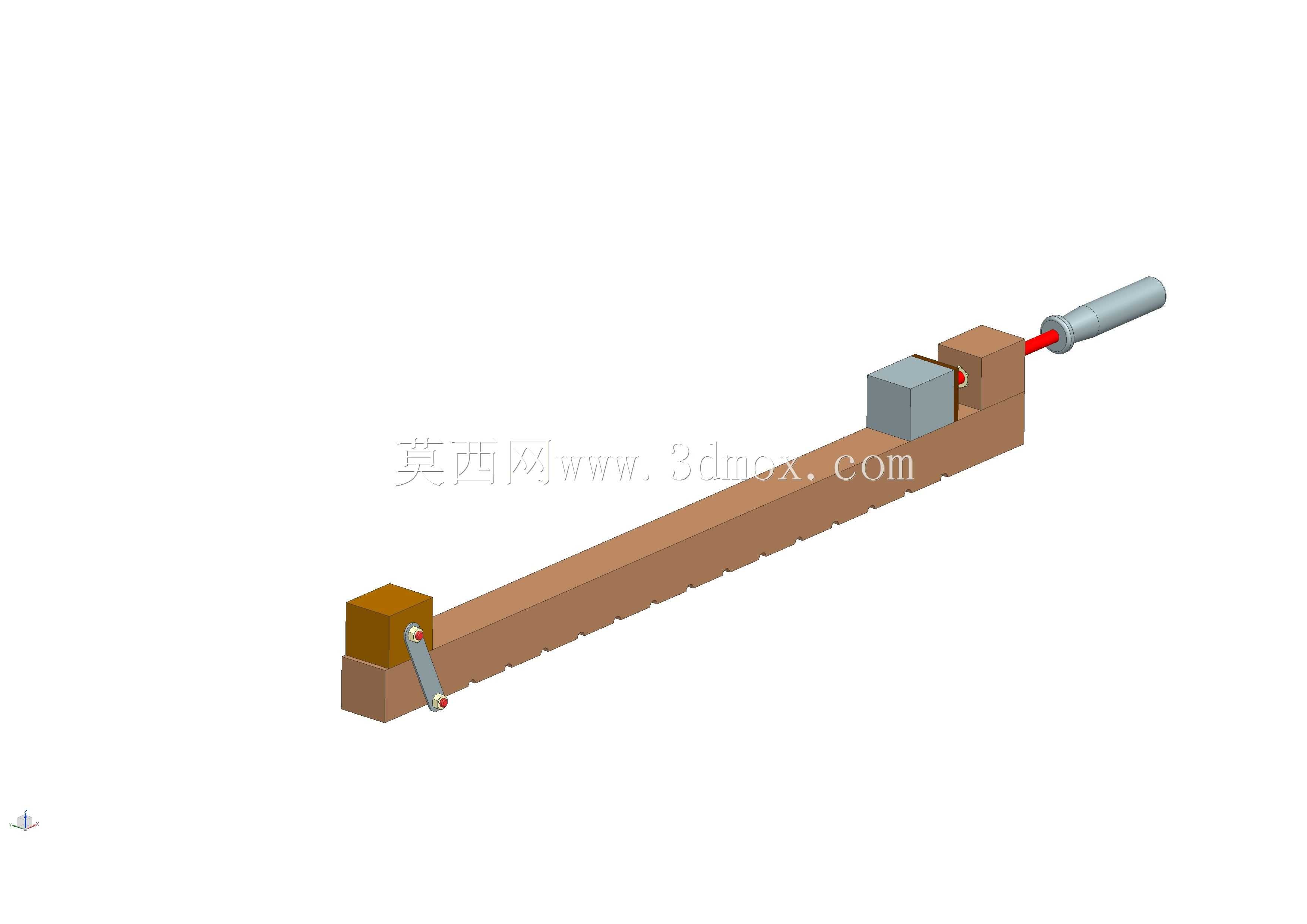

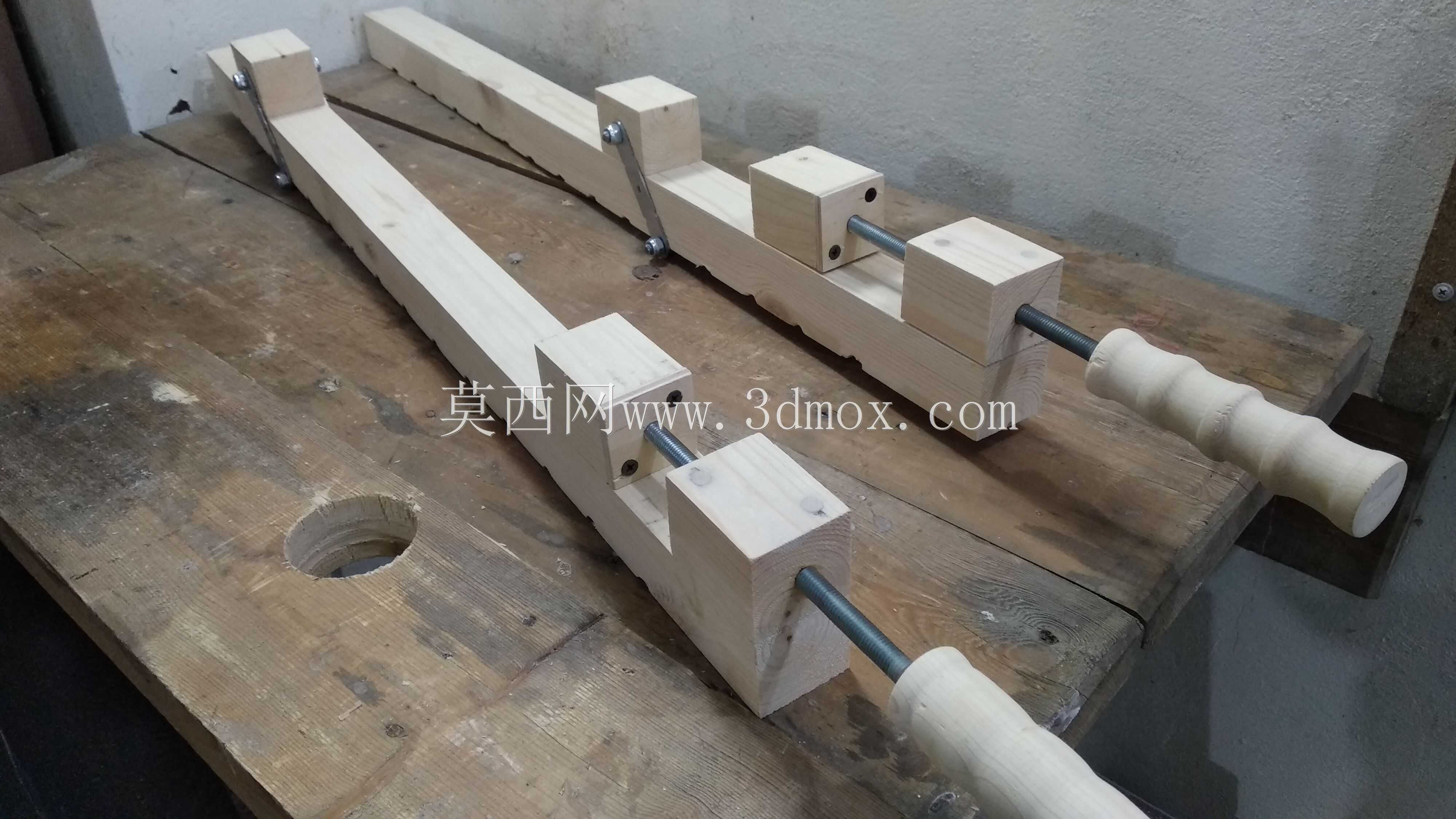

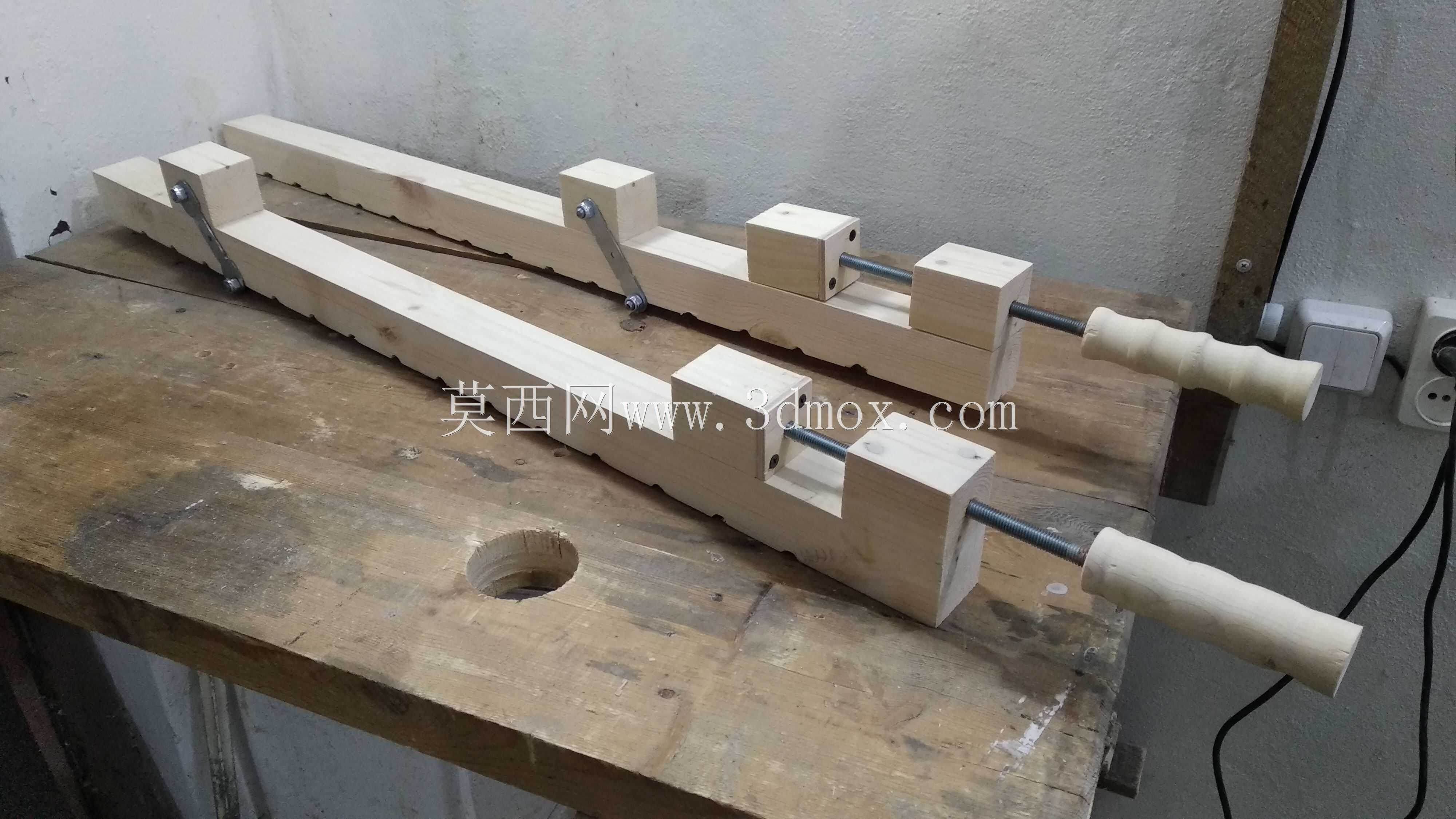

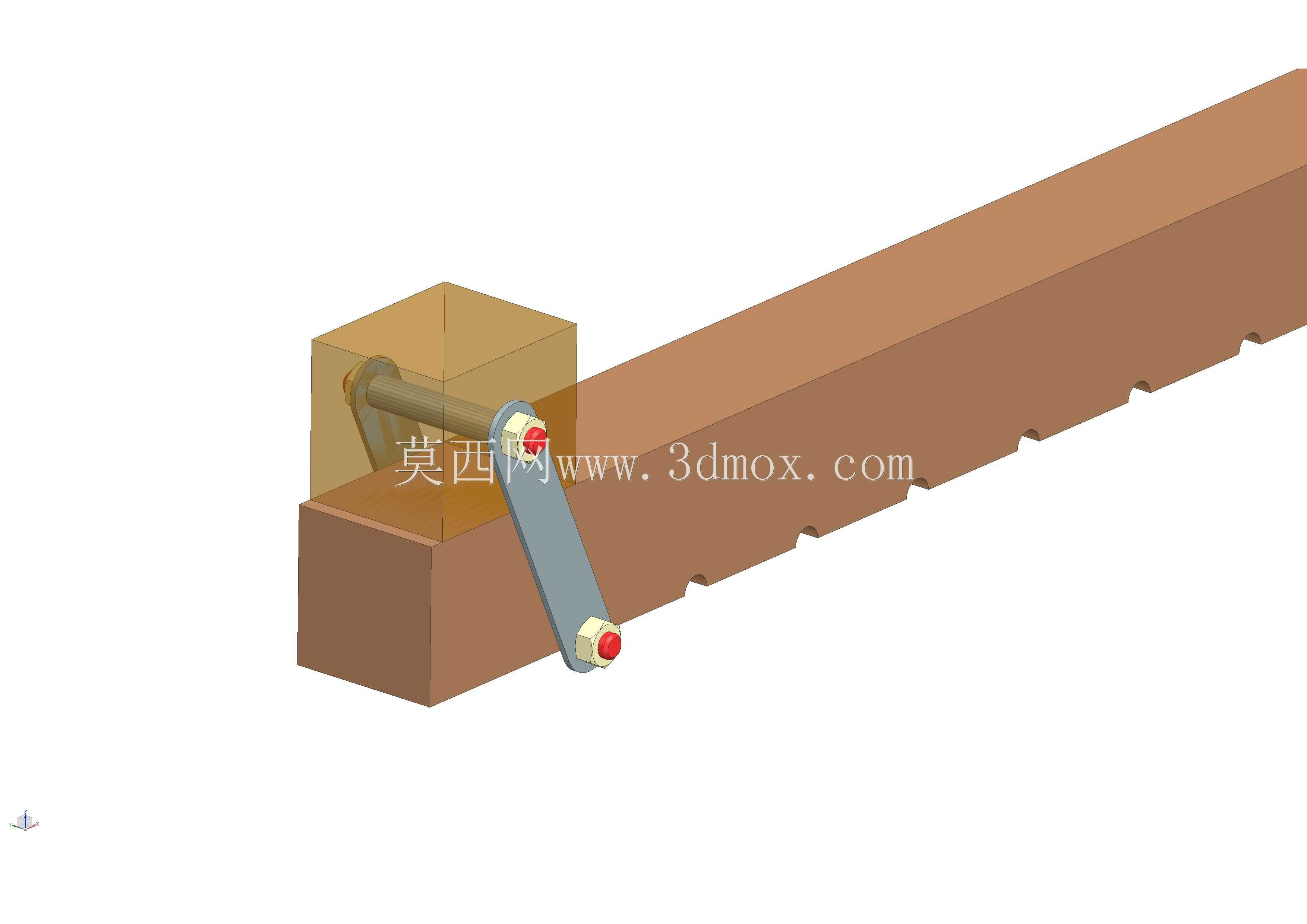

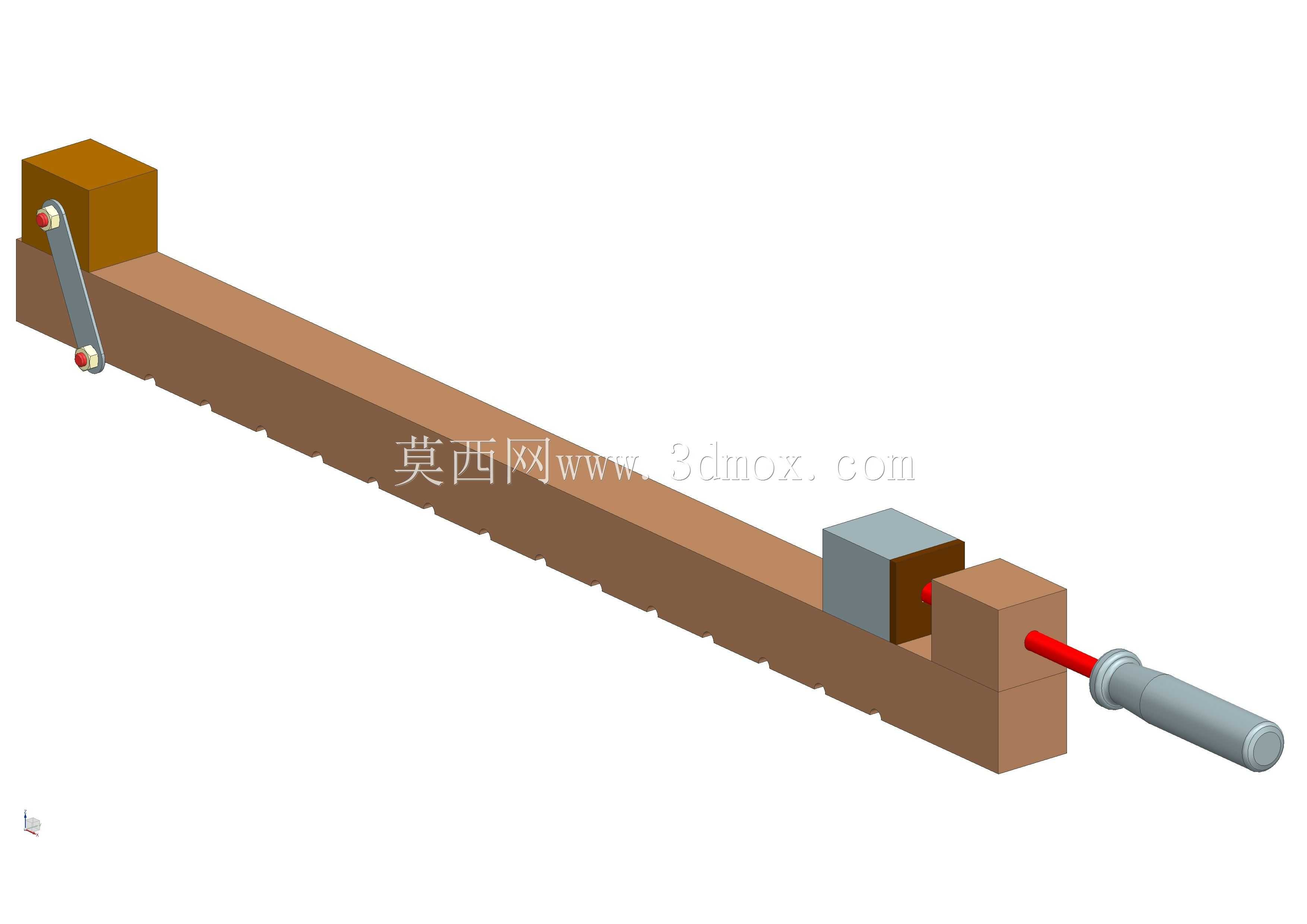

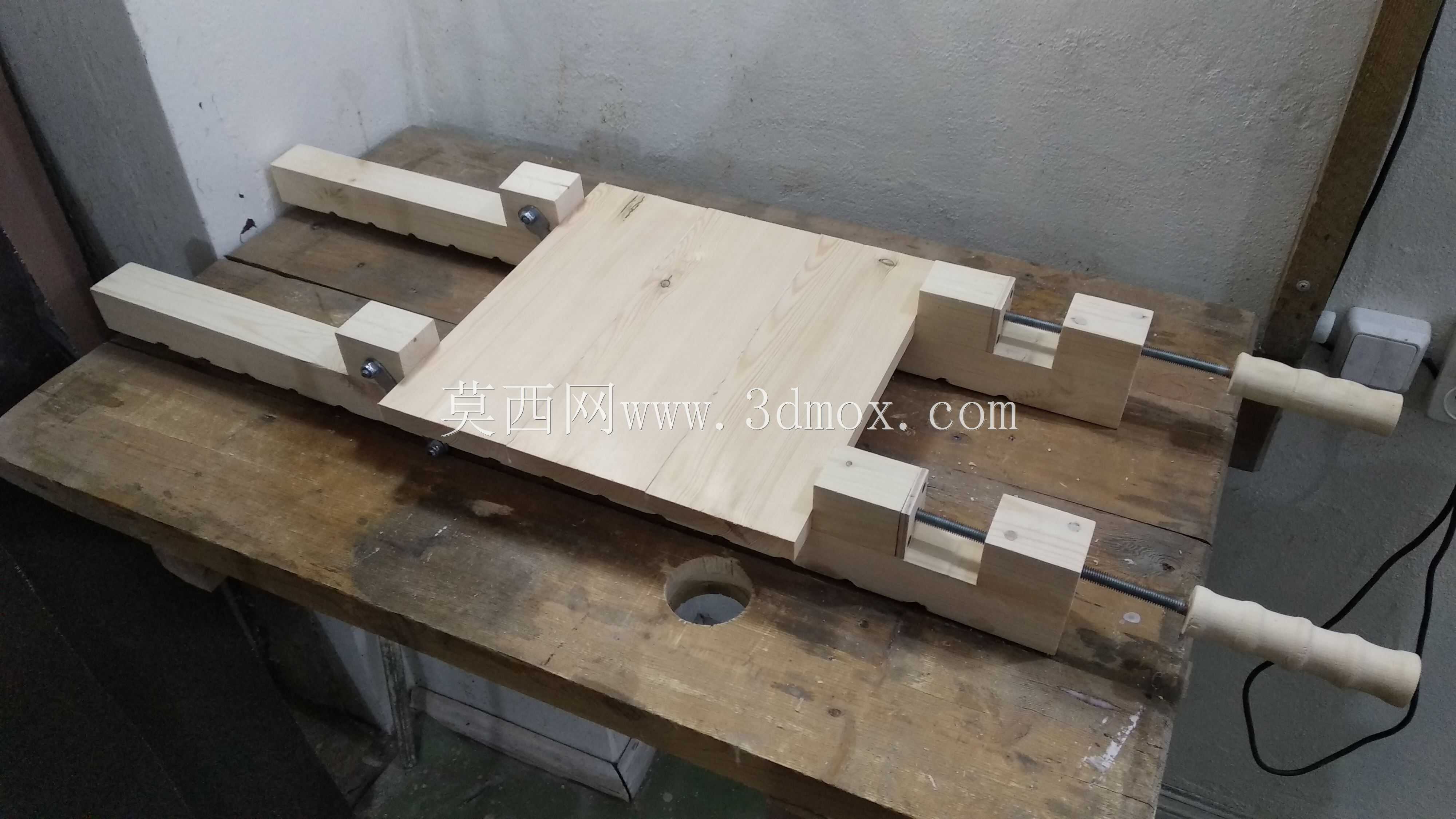

这款手动杆式压紧夹具，主要面向家庭木工工坊、小型木作加工场景设计，核心用途是在木材拼接、粘合工序中提供持续稳定的压紧力，消除拼接面缝隙，保证涂胶后木材粘接的牢固度与拼接平整度，可适配不同长度的方料、板材侧边粘合作业，也可辅助完成小型木构件的胶合定型、部件组装固定等操作。从功能特性来看，该夹具采用单边螺杆旋紧施压、侧边快速卡位的结构逻辑，长条形杆身作为承载主体，一端设置固定挡块搭配快速卡位压臂，另一端设置可沿杆身齿条滑动的活动压块，配合带防滑手柄的旋紧螺杆，既可以通过滑动压块快速适配不同长度的待加工木料，又能通过螺杆旋进提供均匀可控的压紧力，避免压力过大导致木料变形、或是压力不足造成粘接缝隙的问题；杆身的等距卡位齿槽可以让固定端压臂快速锁定位置，无需全程旋动螺杆调整行程，大幅提升装夹效率，压块与木料接触的端面做了平整处理，不会在木料表面留下压痕，保证加工后木料表面的完整性。在设计思路上，这款夹具优先考虑了DIY制作的可行性，整体结构没有复杂的异形零件，所有部件都可以通过常规的金属、木质型材加工完成，不需要特殊的加工设备，普通木工爱好者就可以参照结构自行制作；结构设计上兼顾了刚性与操作便利性，长杆身采用矩形截面型材，保证长度方向的抗弯强度，施压螺杆采用大直径设计，旋紧时手感顺滑，不需要过大的握力就可以提供足够的压紧力，手柄做了加长处理，符合人手操作的施力角度，长时间操作也不容易产生疲劳感。从安装与使用边界来看，该夹具的有效夹持范围由杆身长度决定，常规制作尺寸下可覆盖十厘米至一米左右长度的木料粘合需求，整体宽度控制在十厘米以内，不会占用过多工作台面空间，使用时不需要额外固定在台面上，直接放置在工作台面即可完成装夹作业，活动压块的行程预留了足够的调节余量，可以适配不同厚度的木料，压臂的铰接结构做了限位设计，开合角度刚好满足快速卡位与释放的需求，不会出现转动过度导致结构松脱的问题，整体结构没有易损的小零件，日常使用仅需要在螺杆部位定期添加润滑脂即可长期保持操作顺畅，非常适合小型木作场景的日常加工作业使用。
