V型双缸蒸汽动力装置结构设计

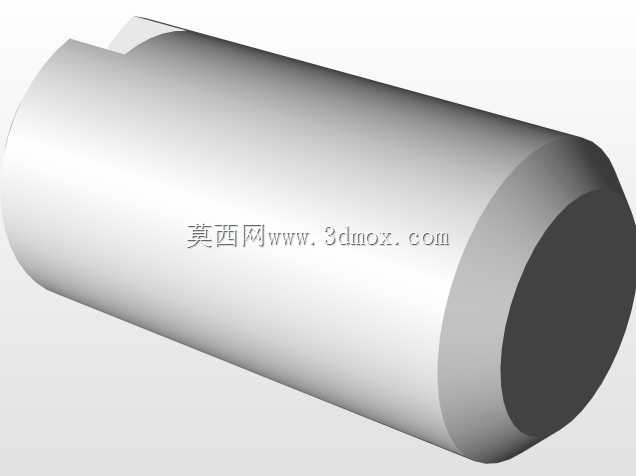

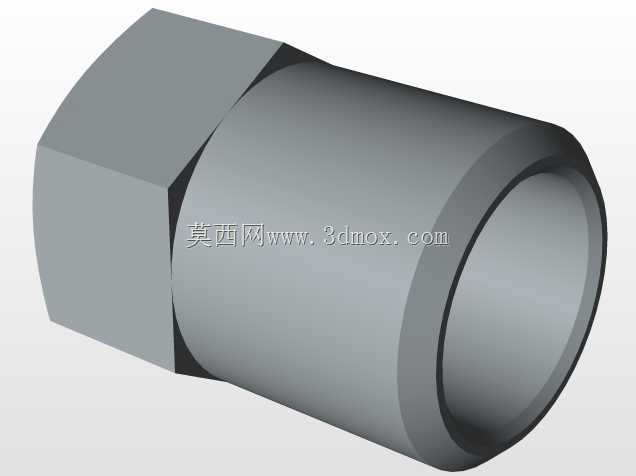

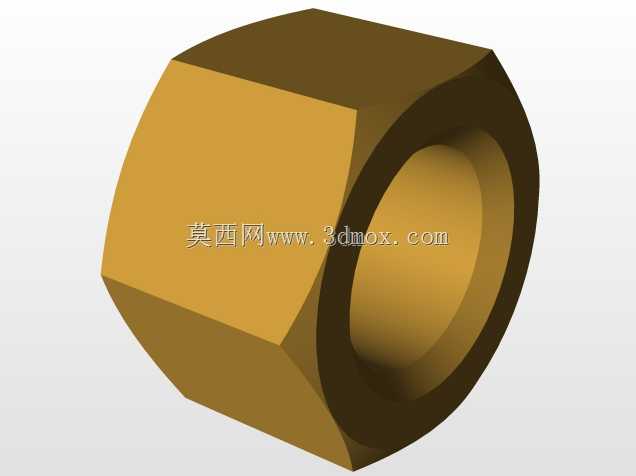

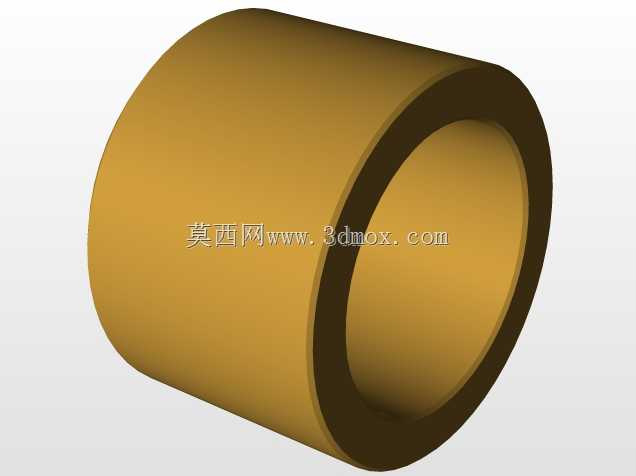

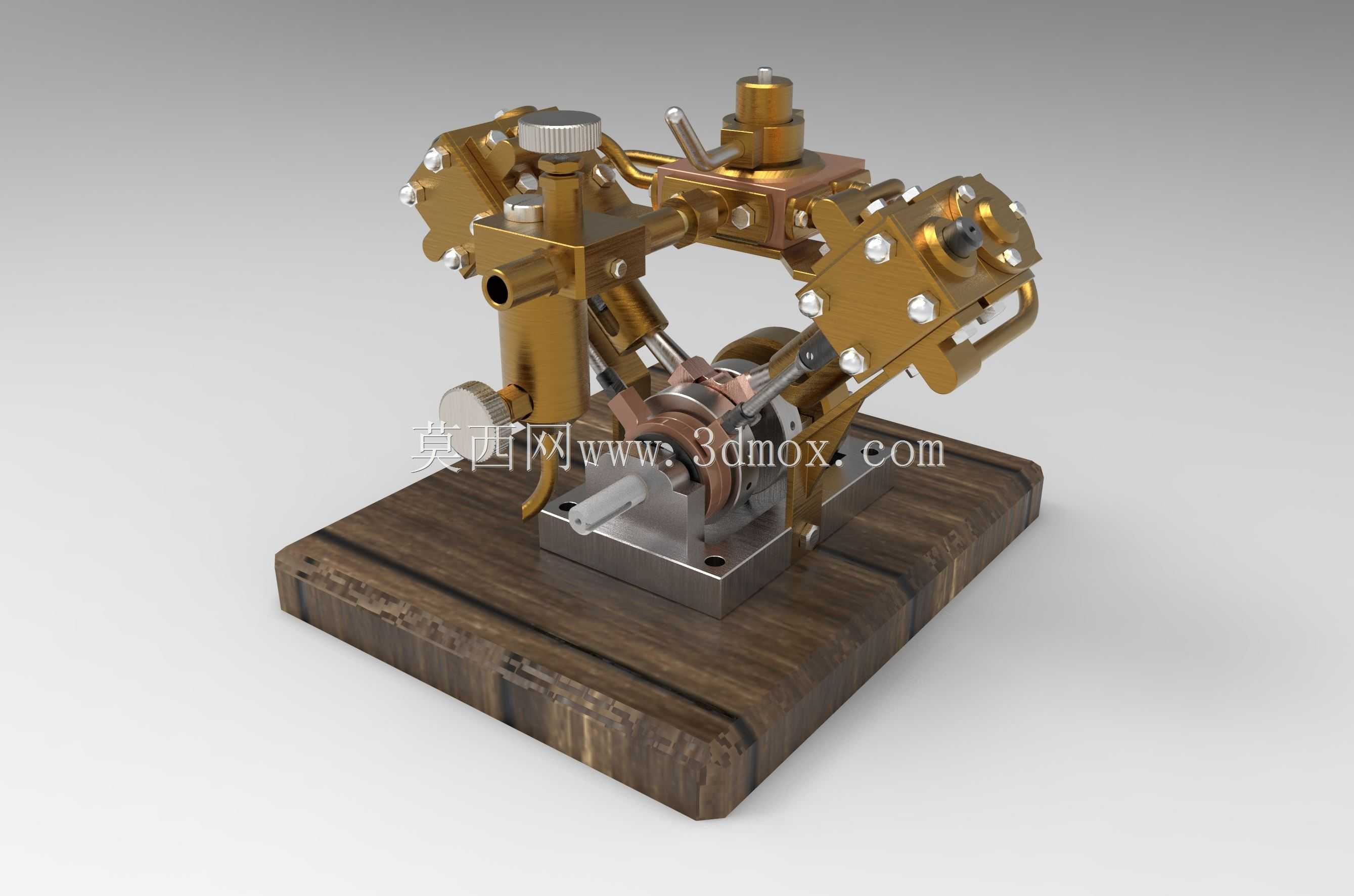

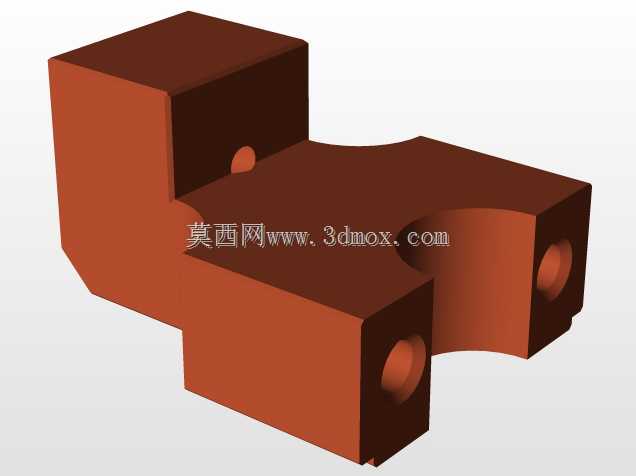

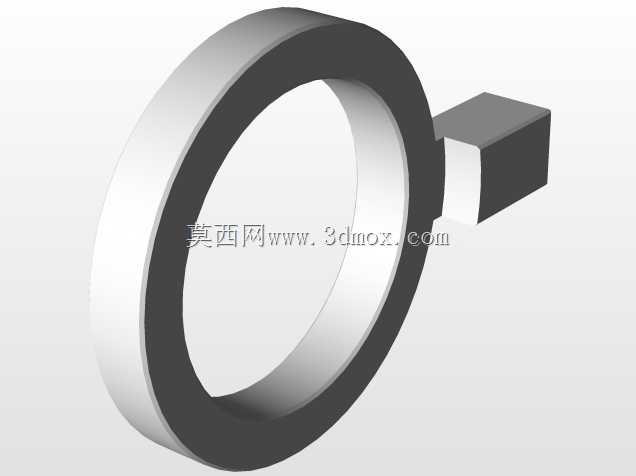

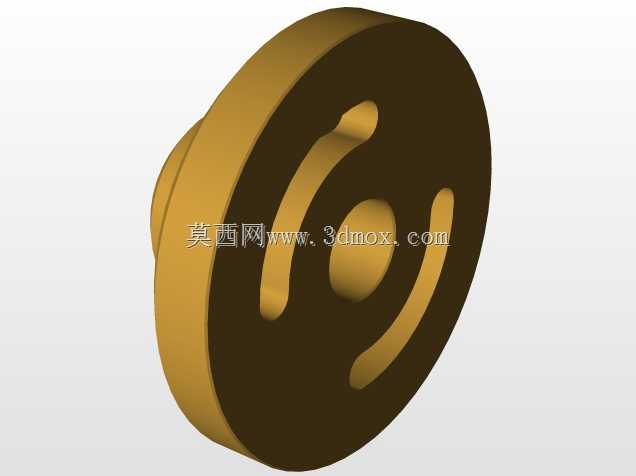

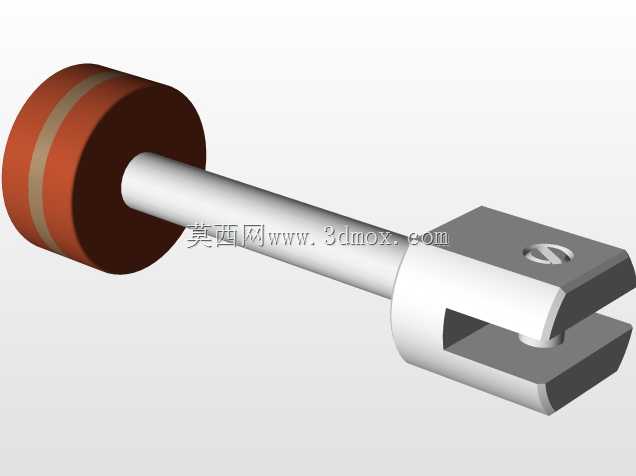

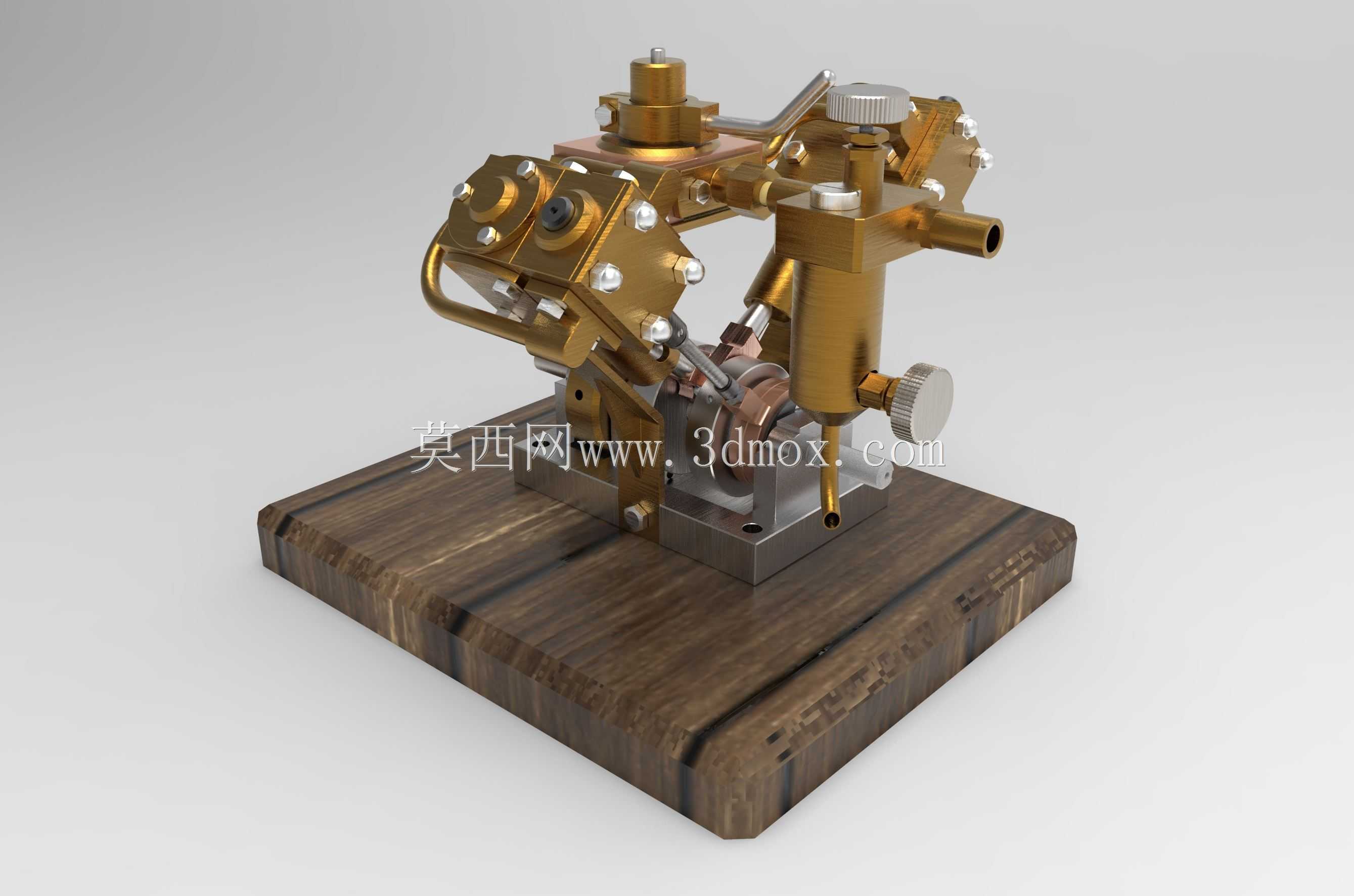

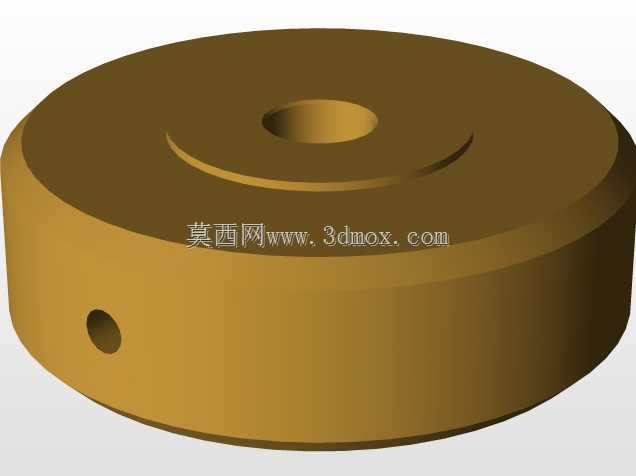

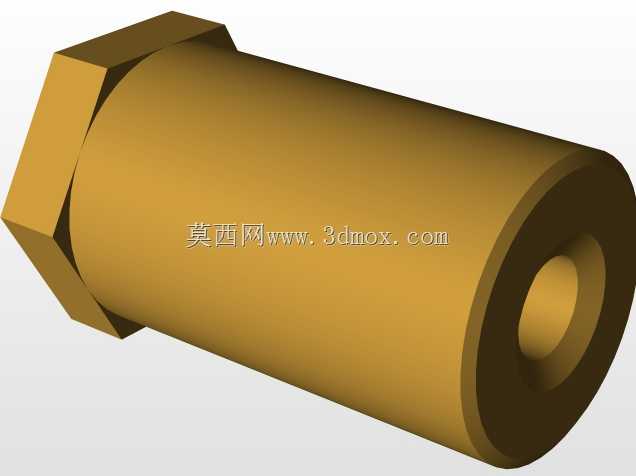

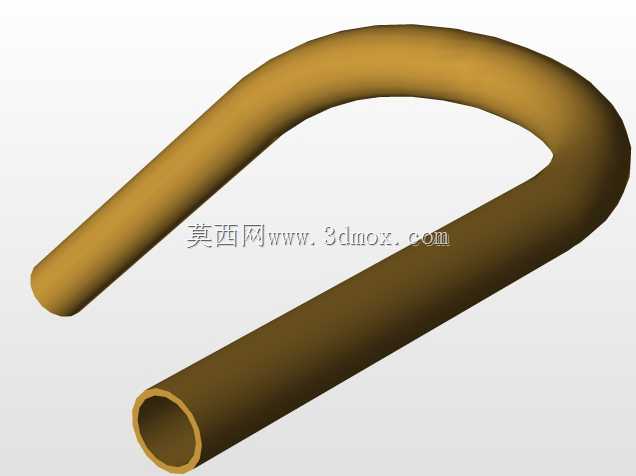

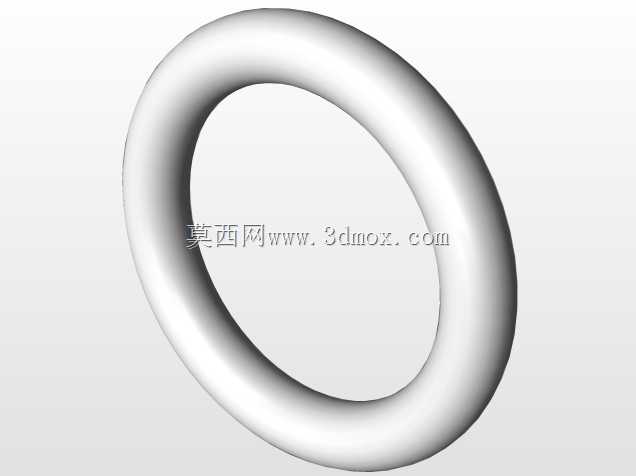

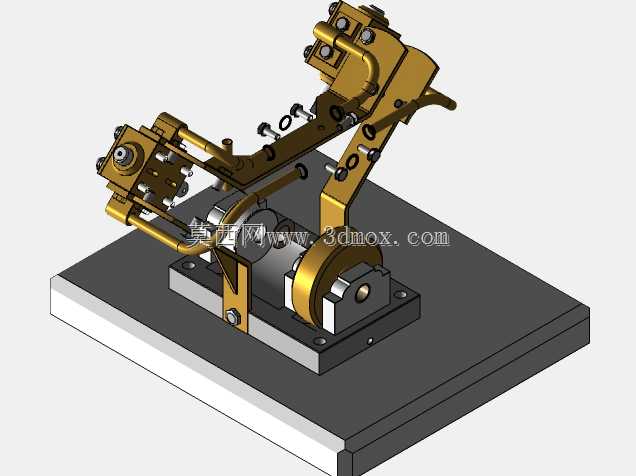

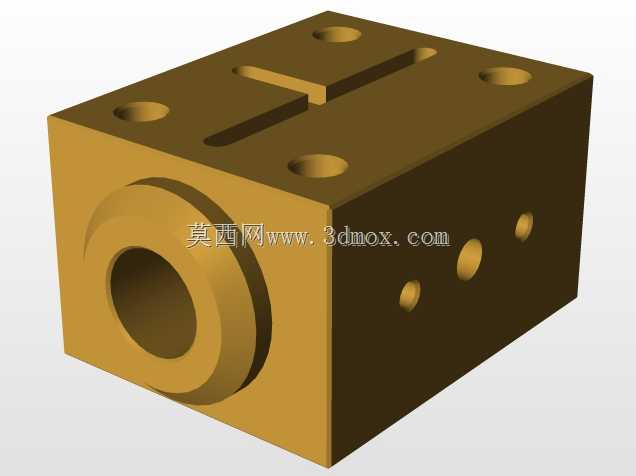

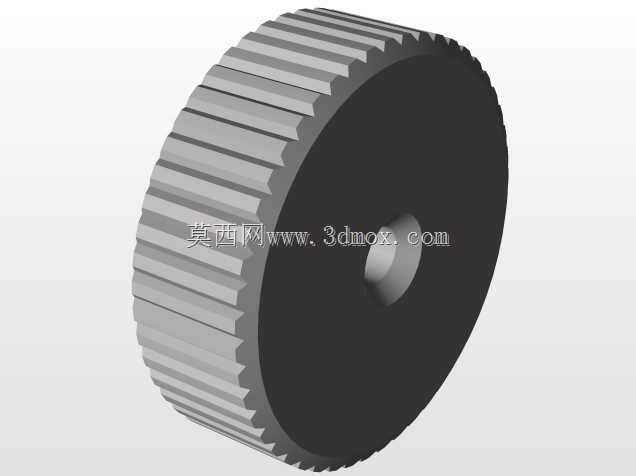

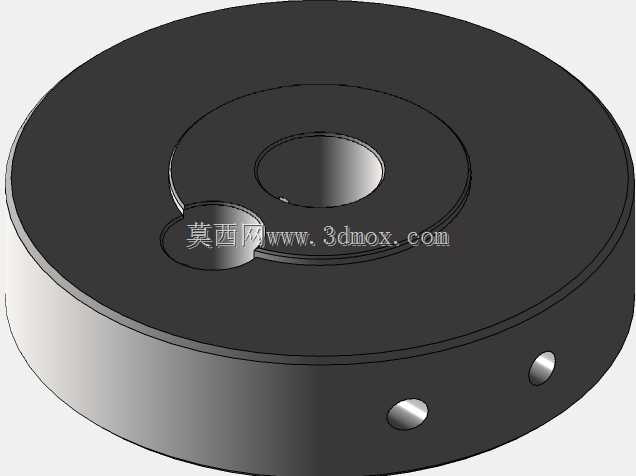

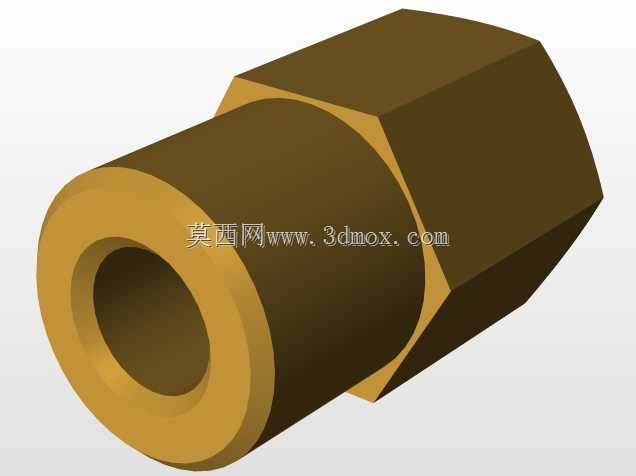

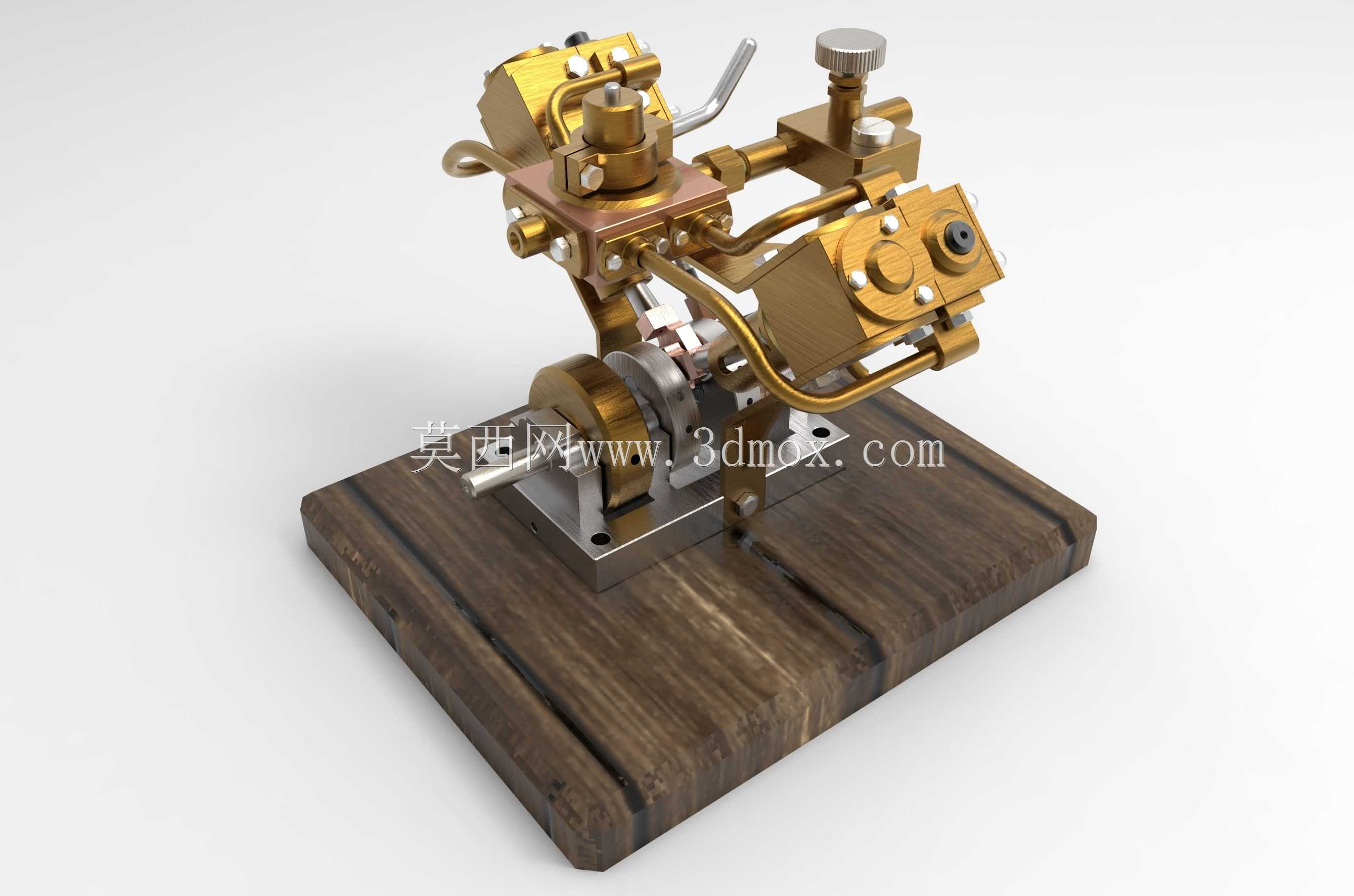

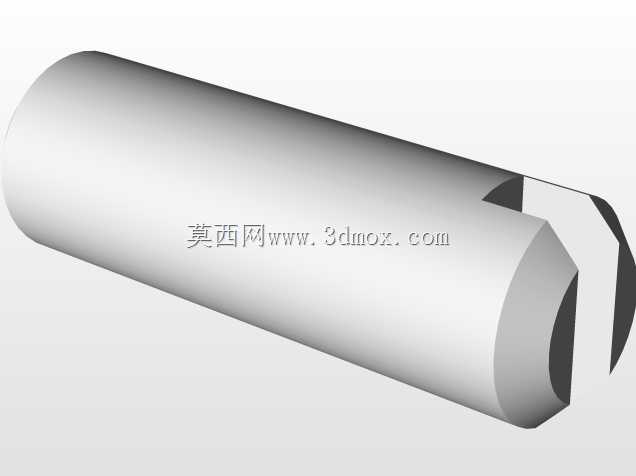

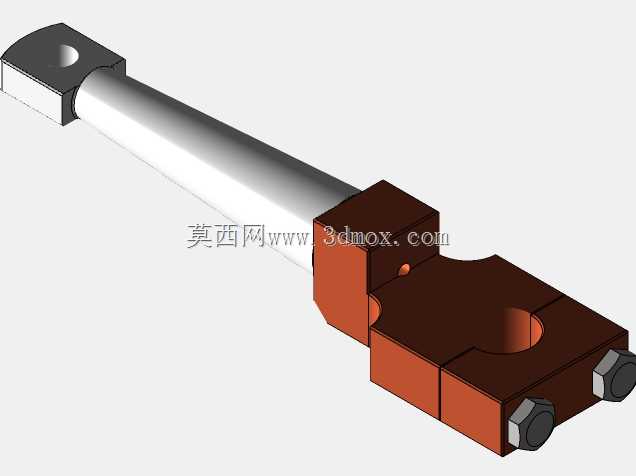

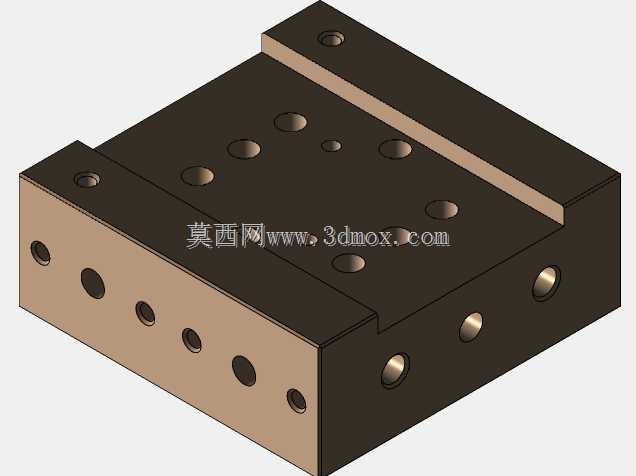

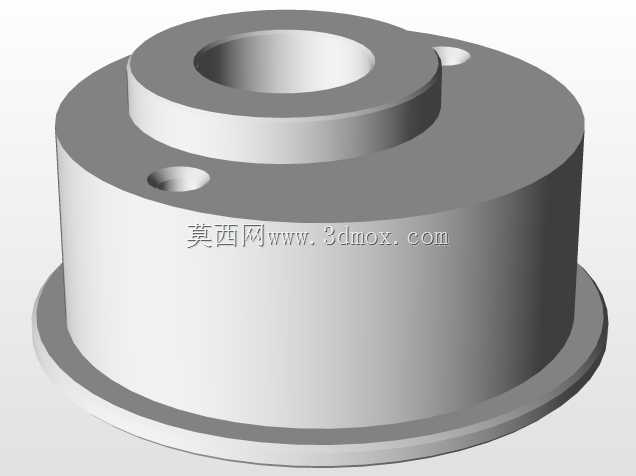

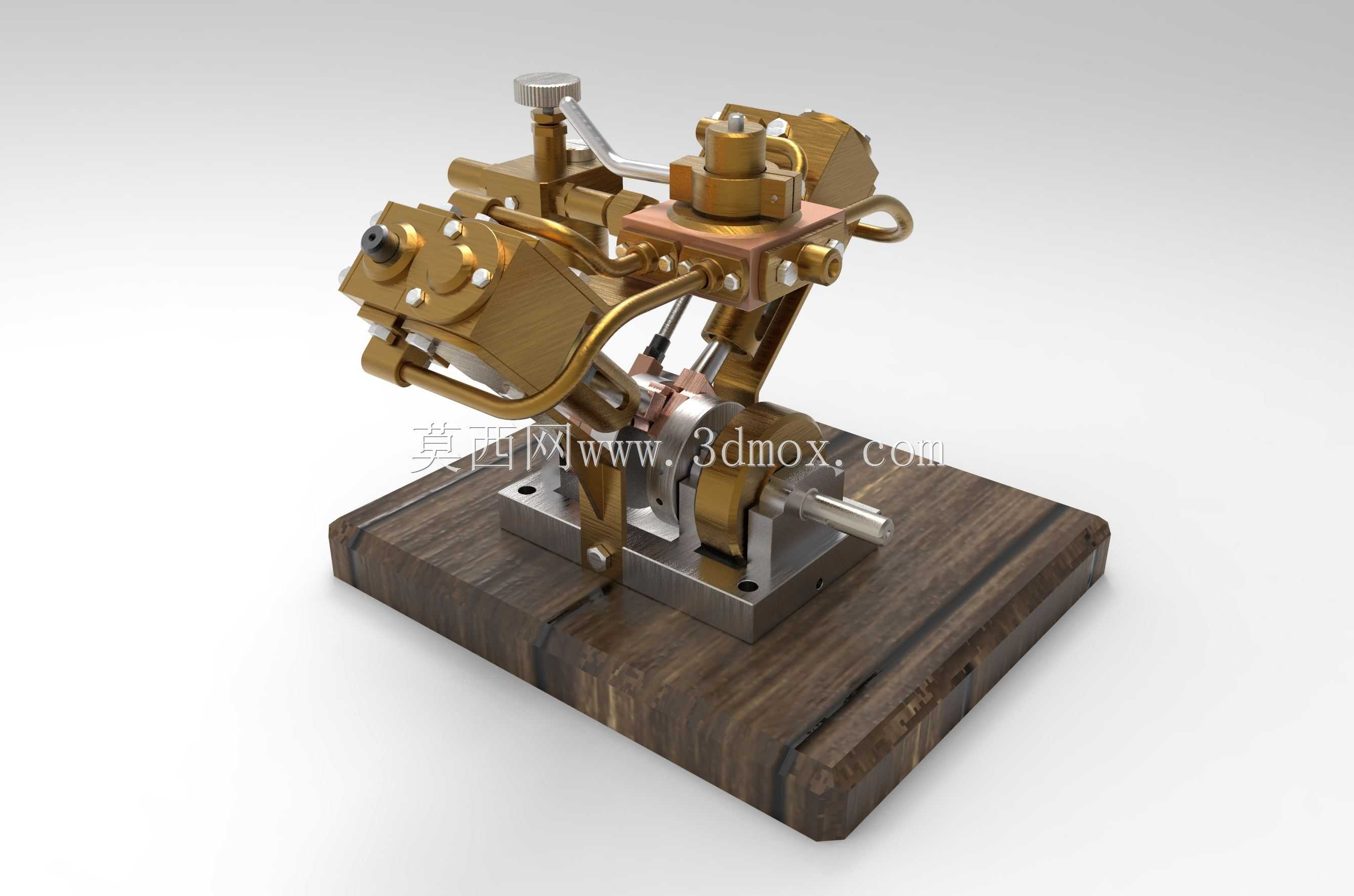

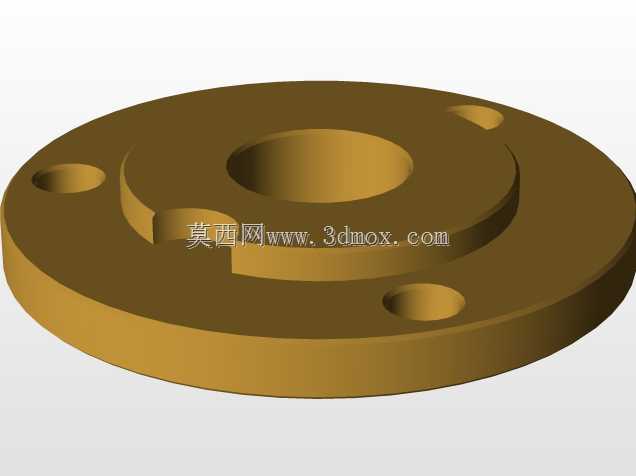

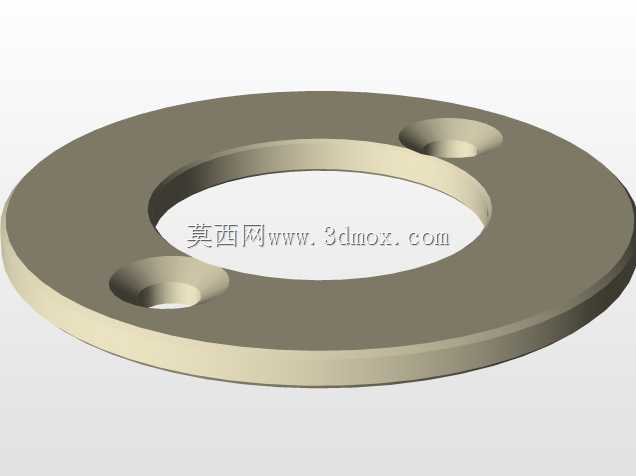

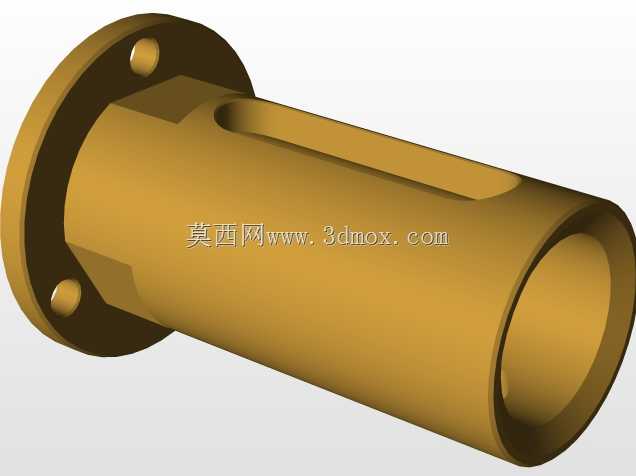

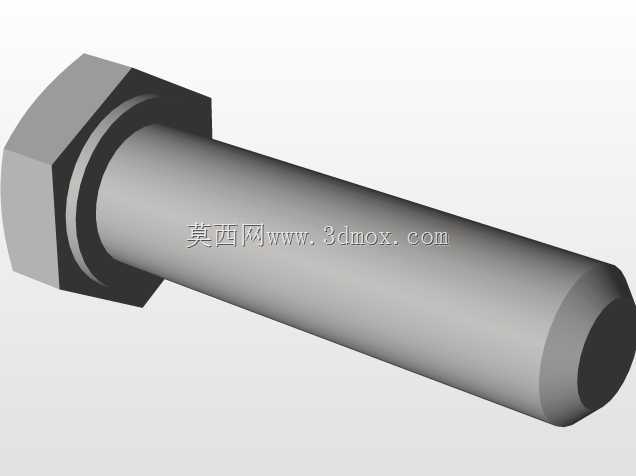

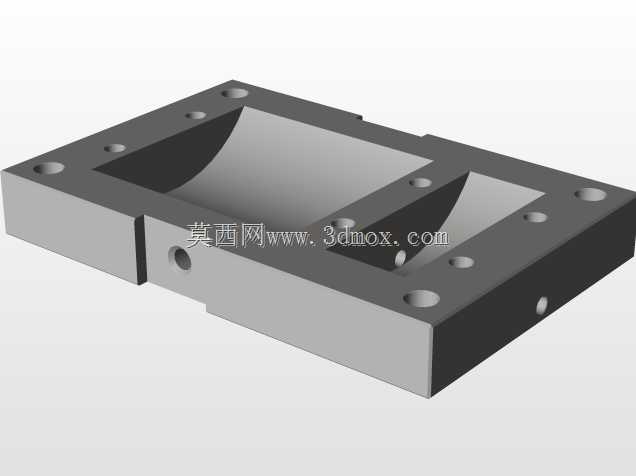

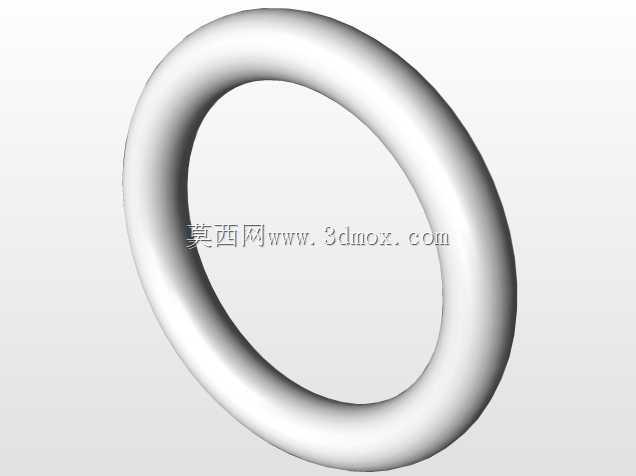

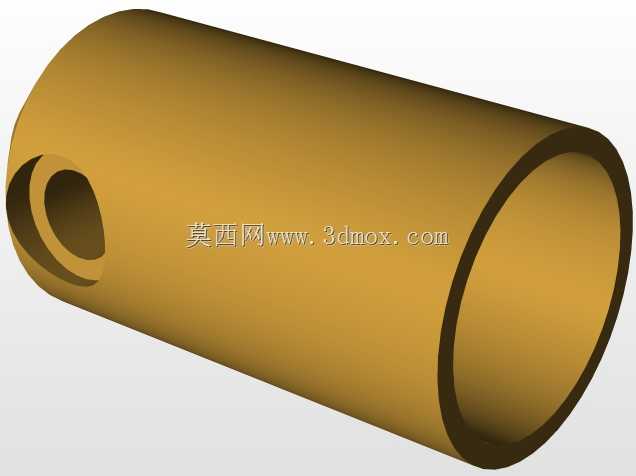

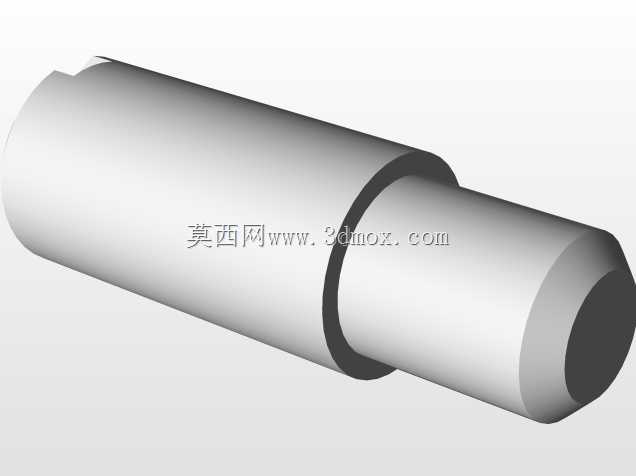

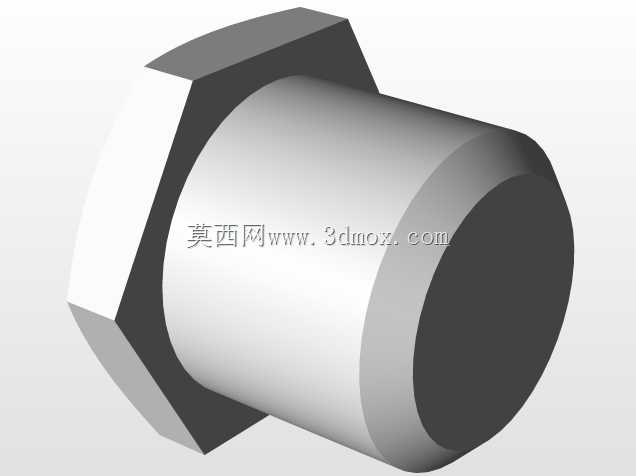

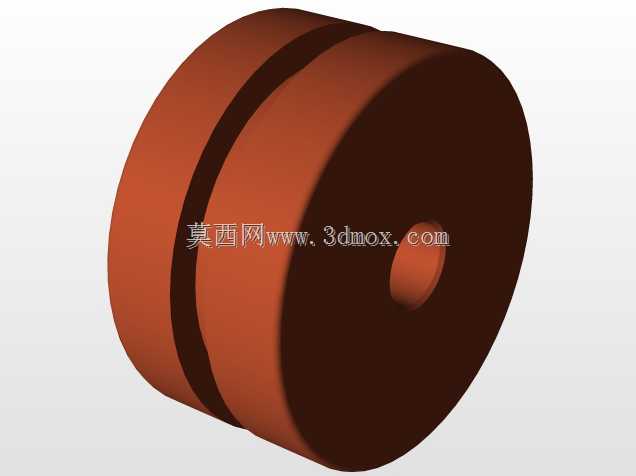

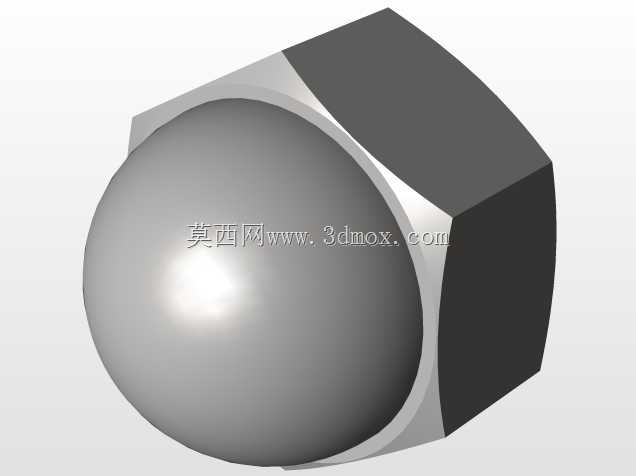

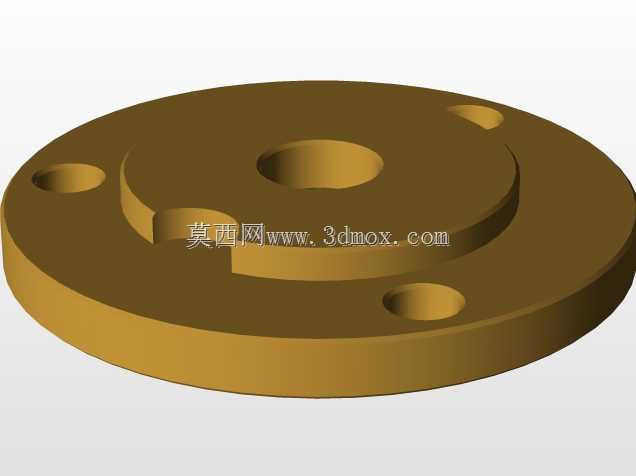

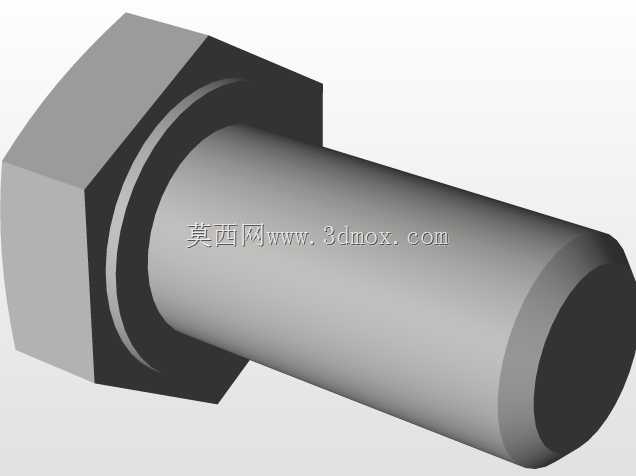

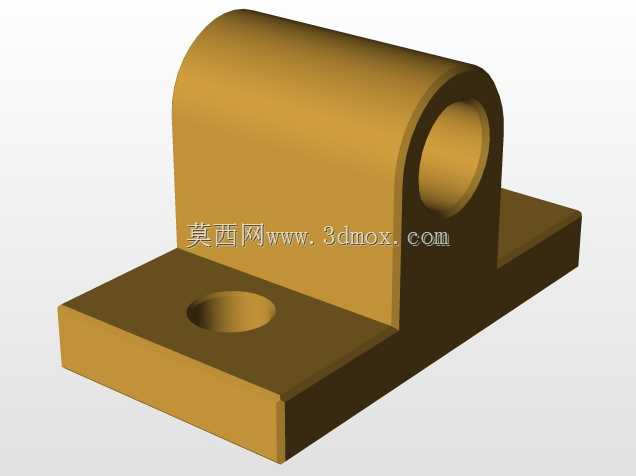

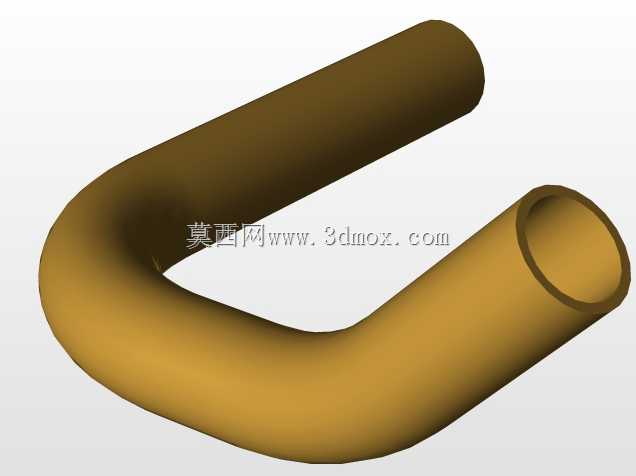

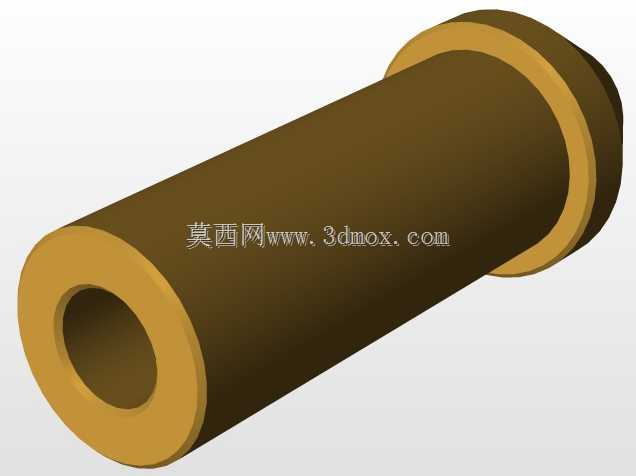

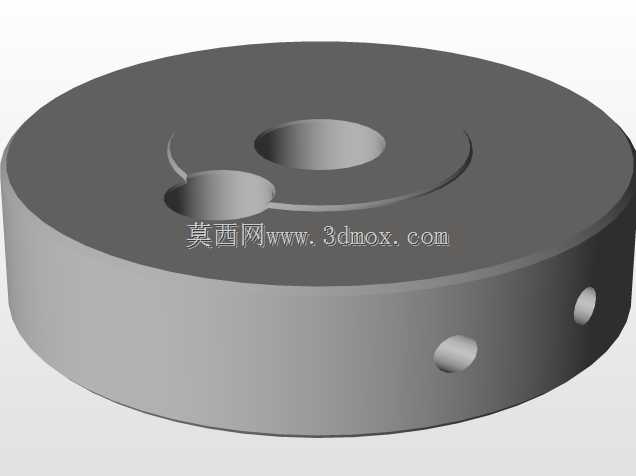

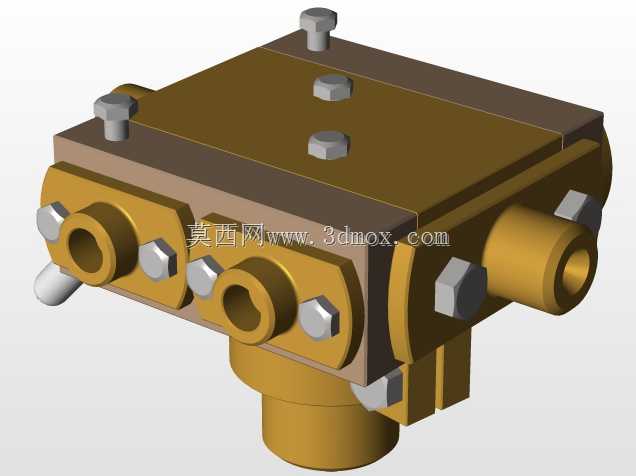

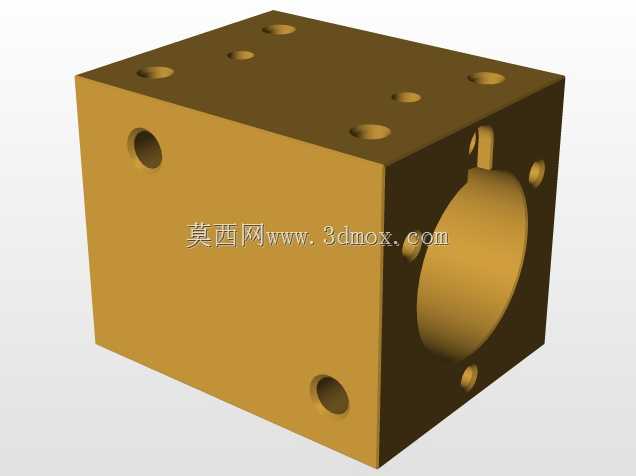

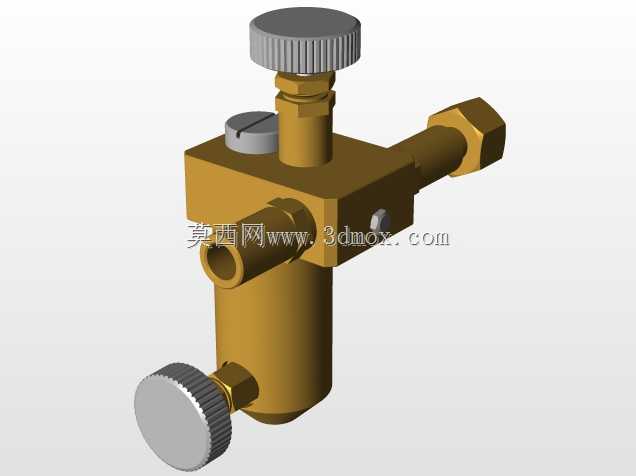

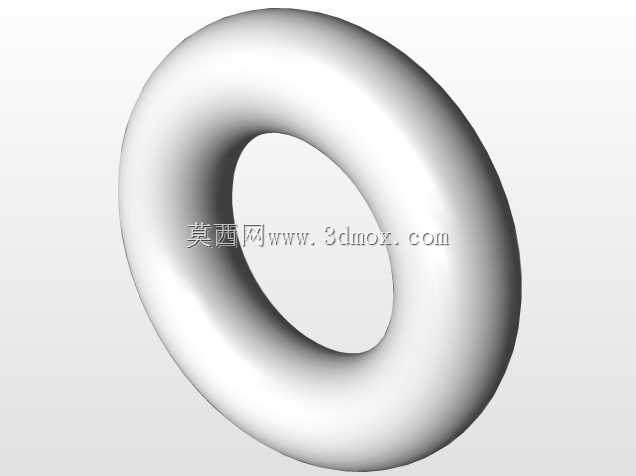

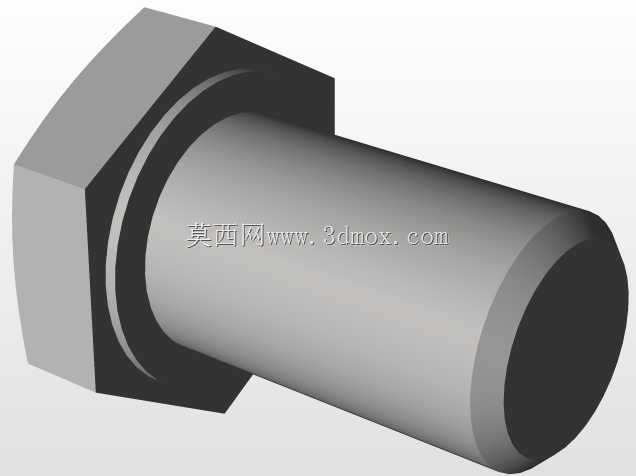

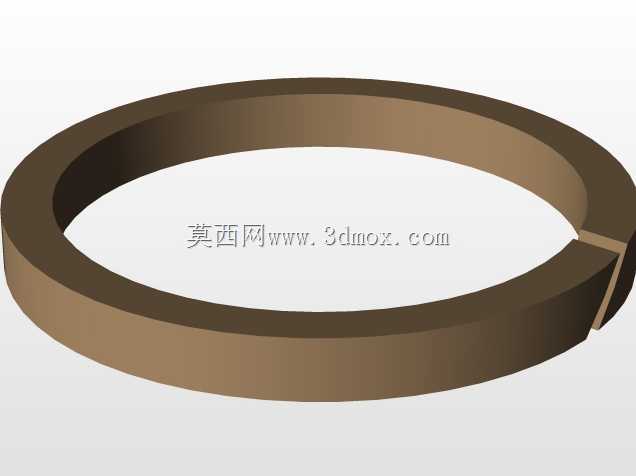

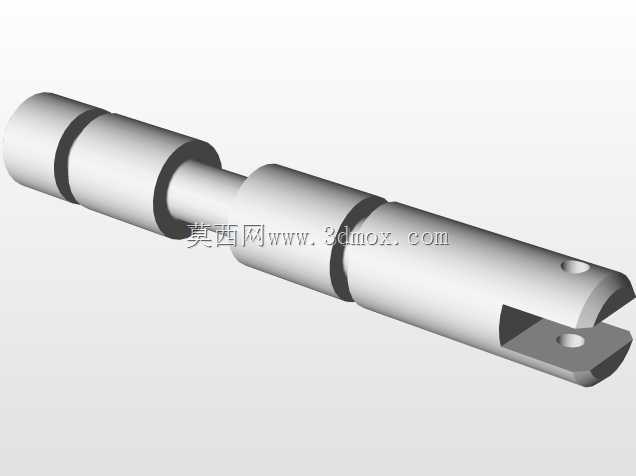

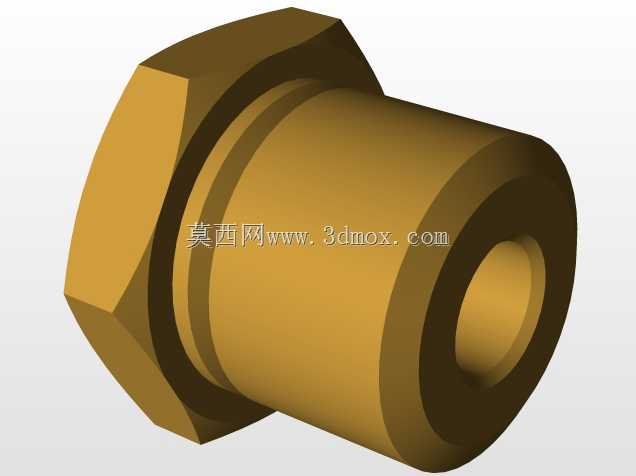

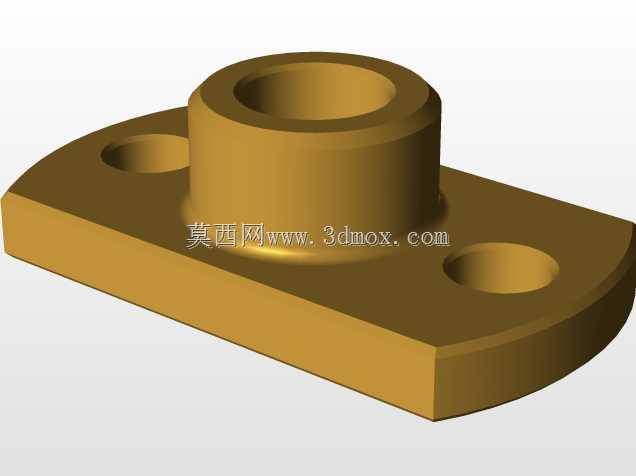

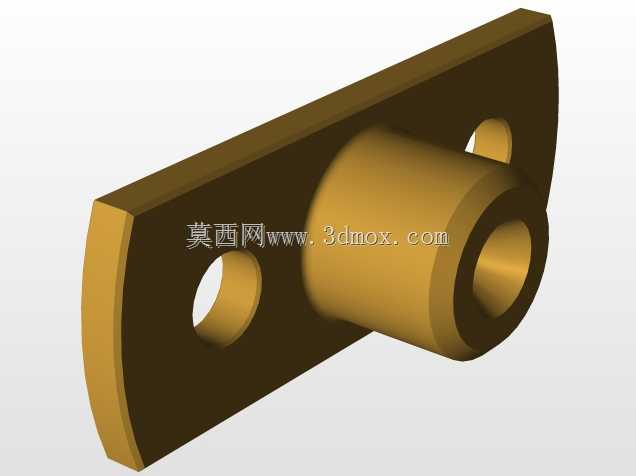

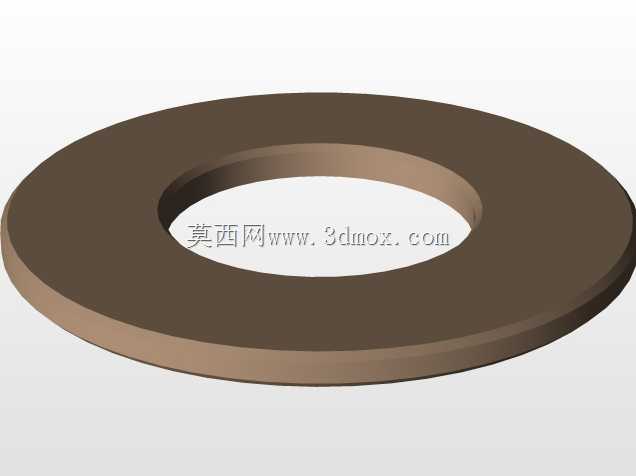

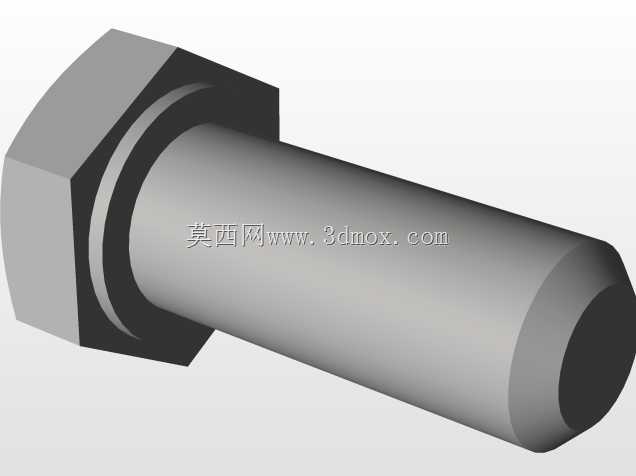

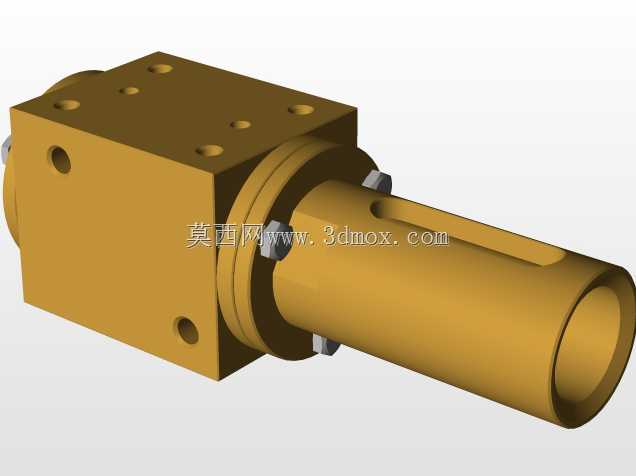

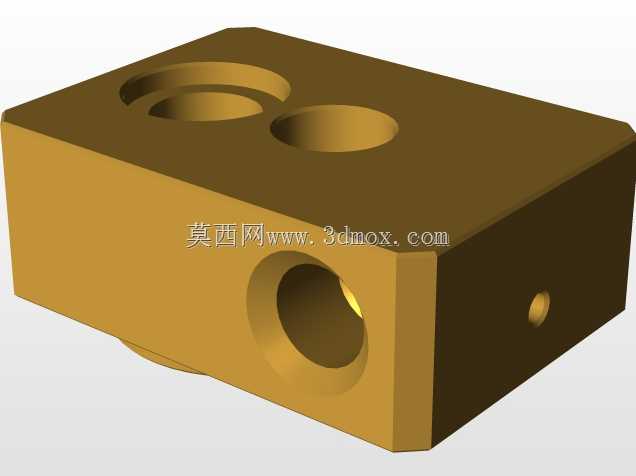

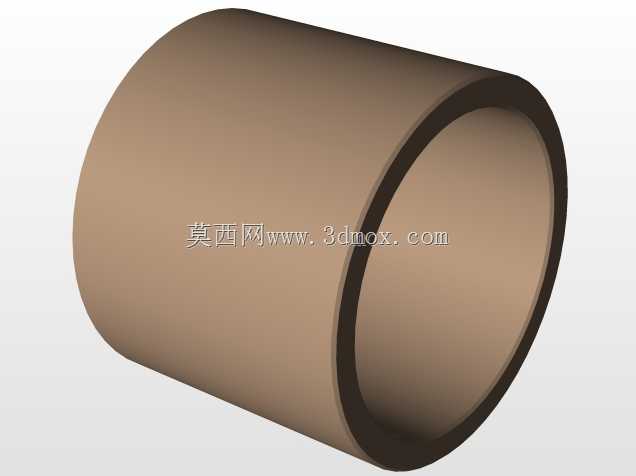

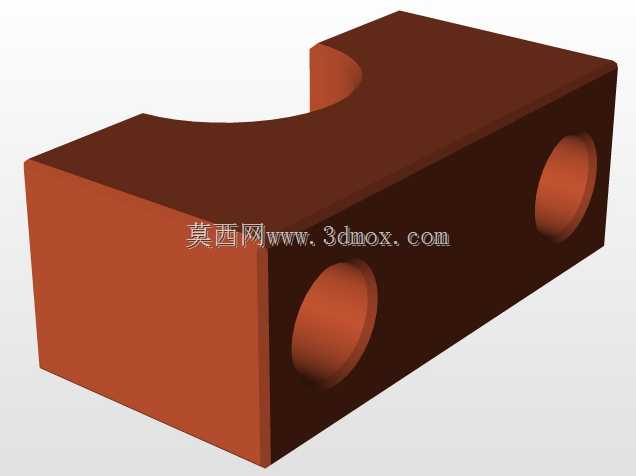

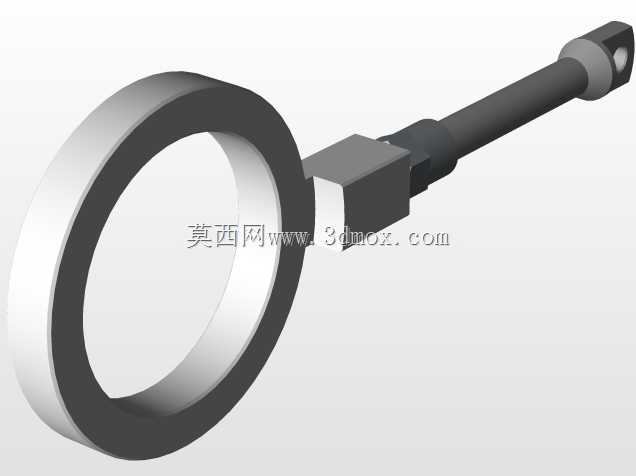

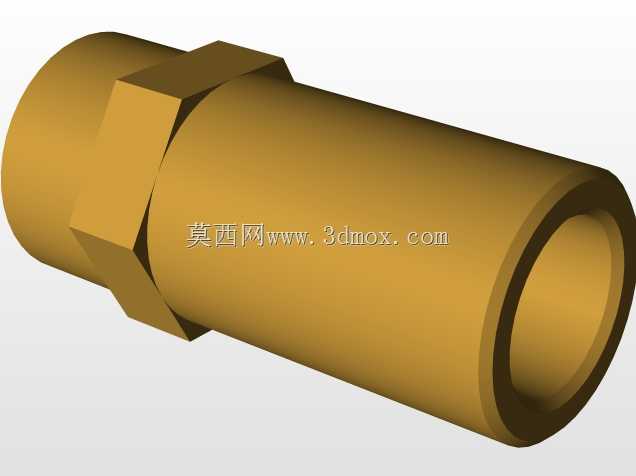

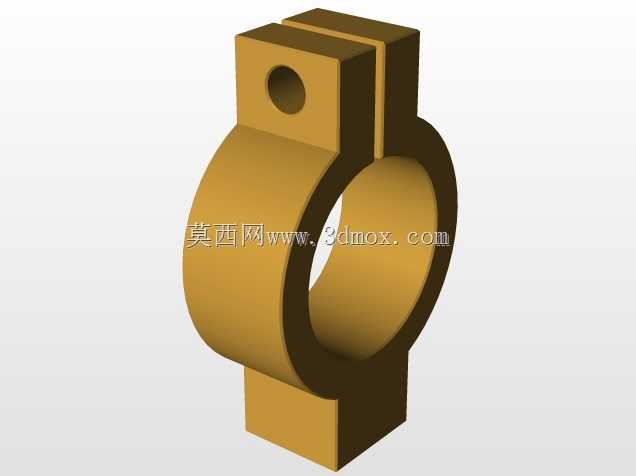

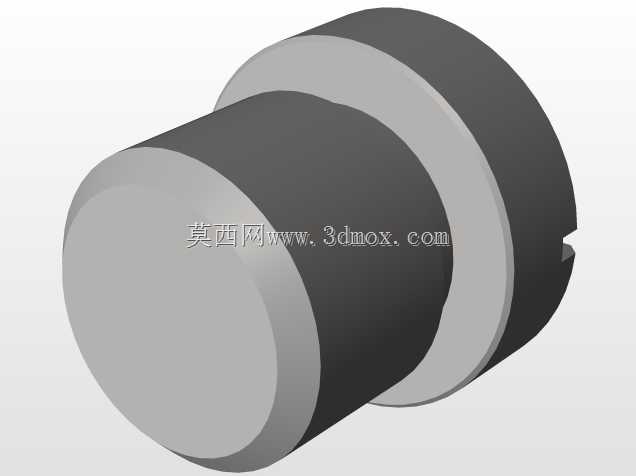

这款V型双缸蒸汽动力装置，主要面向科普教学展示、复古动力收藏、小型动力实验场景使用，可作为蒸汽动力原理演示教具，也可适配小型复古动力模型的动力输出单元，同时能为机械原理课程提供直观的结构参考样本，帮助学习者理解外燃动力的能量转换逻辑与机械传动路径。装置采用V型双缸布局，两个气缸呈夹角分布在曲轴两侧，这种布局能够有效平衡活塞往复运动产生的惯性力，降低整机运行时的振动幅度，同时缩减动力单元的横向占用空间，让整体结构更加紧凑。从功能特性来看，该装置通过蒸汽输入管路将高压蒸汽导入配气机构，由配气阀精准控制两个气缸的进排气时序，推动活塞做往复直线运动，再通过连杆将动力传递至曲轴，最终将直线运动转换为旋转运动对外输出扭矩，整套配气结构经过精密配合设计，能够保证蒸汽能量的高效利用，减少不必要的气压损耗。设计过程中，首先围绕V型布局的夹角参数做了多轮适配，兼顾结构紧凑性与动力输出平顺性，对气缸、活塞、连杆、曲轴等核心运动部件做了配合公差优化，保证运动部件之间的间隙处于合理范围，既避免卡滞风险，又能减少蒸汽泄漏；外部管路布局采用对称式设计，在保证蒸汽流通顺畅的前提下，兼顾了整体外观的精致感，底座采用实木材质设计，既能够吸收运行时产生的微小振动，提升整机放置的稳定性，也能通过木质与金属部件的质感搭配，提升装置的展示效果。安装边界方面，整机依托下方的方形实木底座完成固定，底座预留了平整的安装接触面，可直接放置在展示台或实验台面上，也可通过底座上的预留孔位加装固定螺栓完成刚性固定；整机的外接接口集中在蒸汽输入管路端部，可直接对接标准规格的蒸汽输送管路，无需额外做结构改装即可完成动力接入，整体尺寸适配桌面级展示与实验场景，不会占用过多操作空间，同时运动部件均做了安全距离设计，运行时不会与周边放置的物品产生干涉。
