户外便携折叠式多人聚餐炭烤炉结构设计

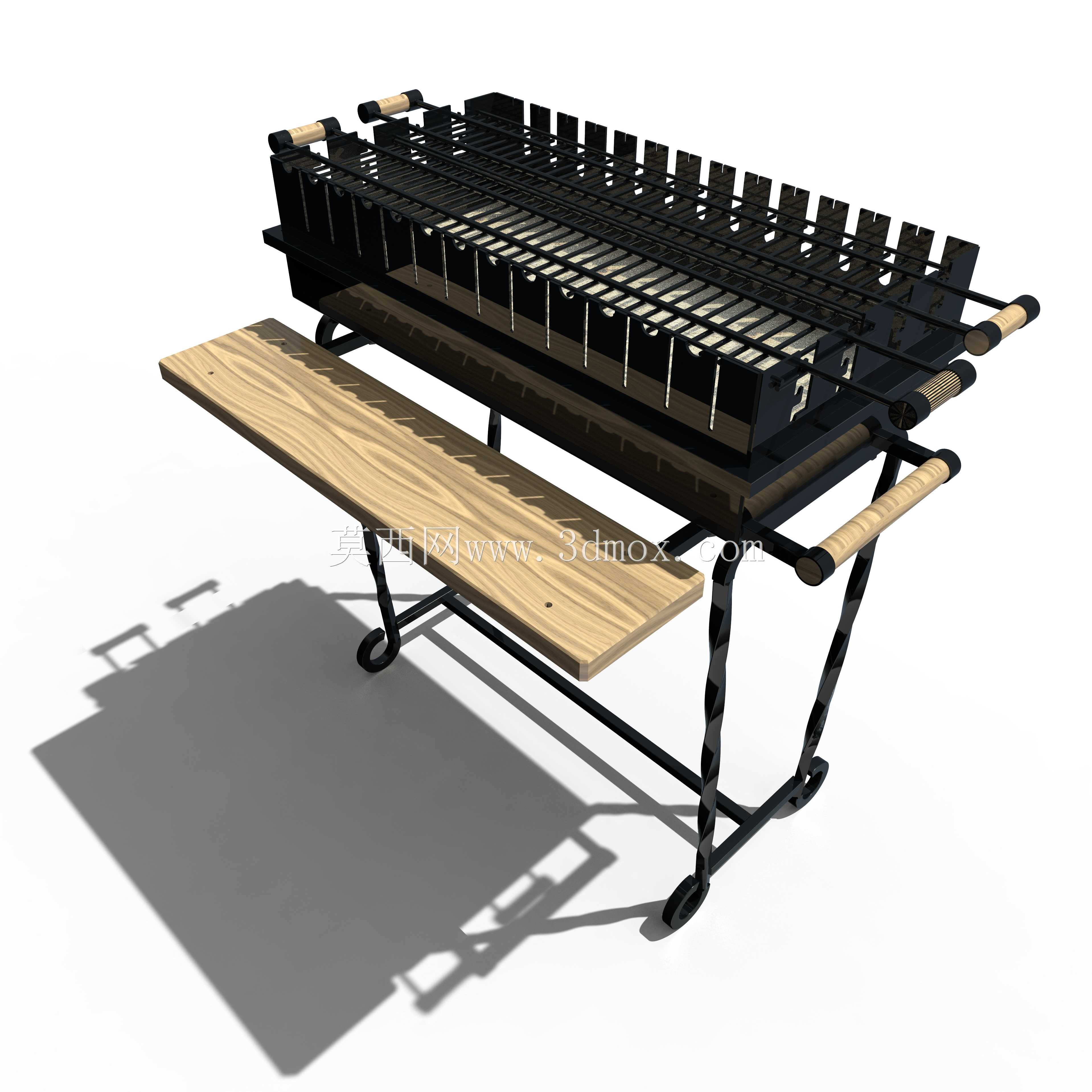

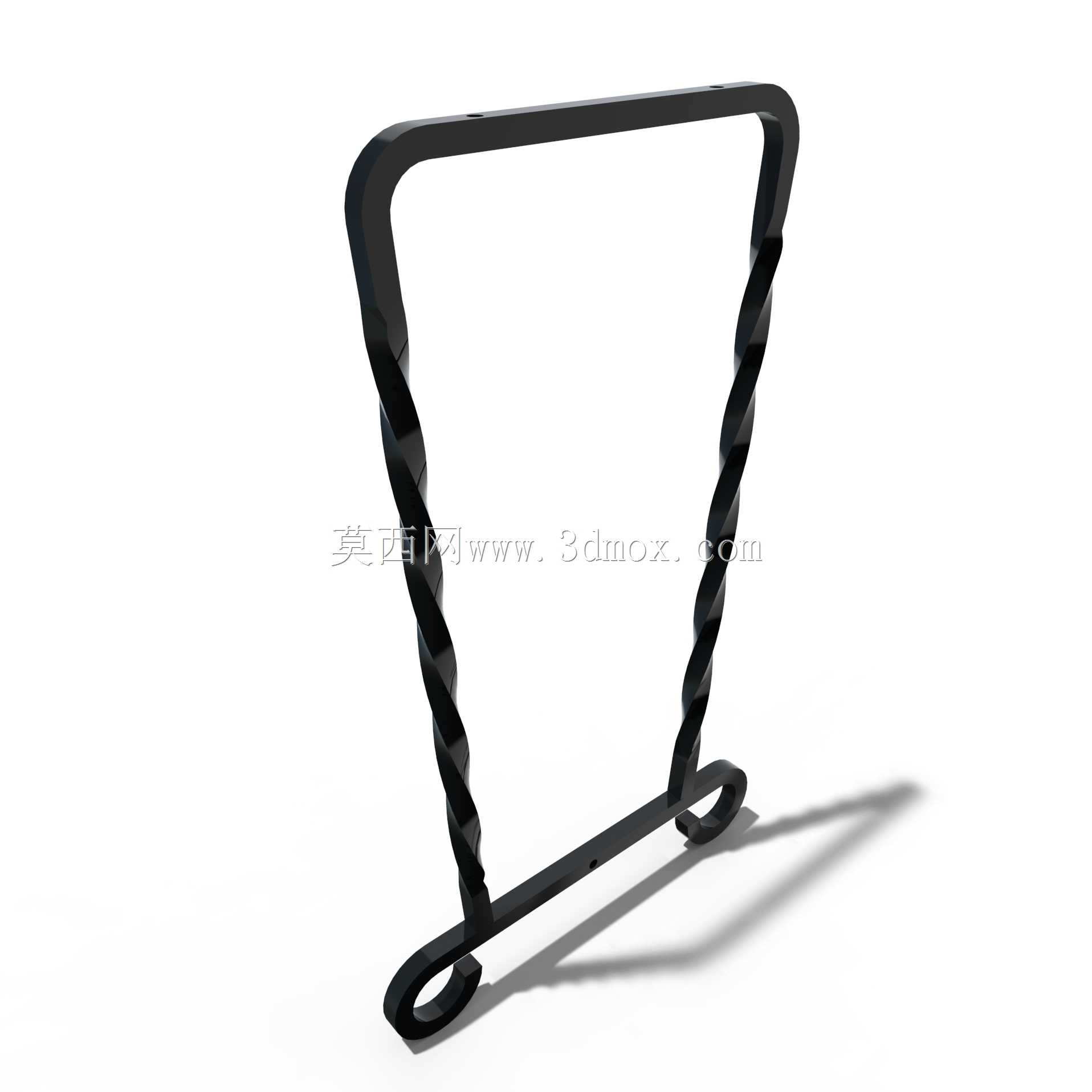

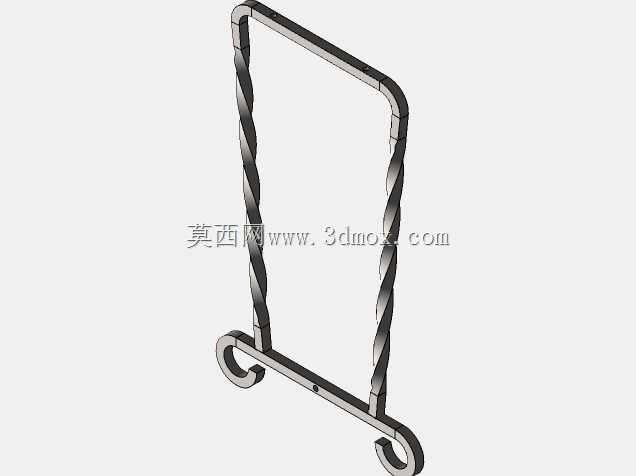

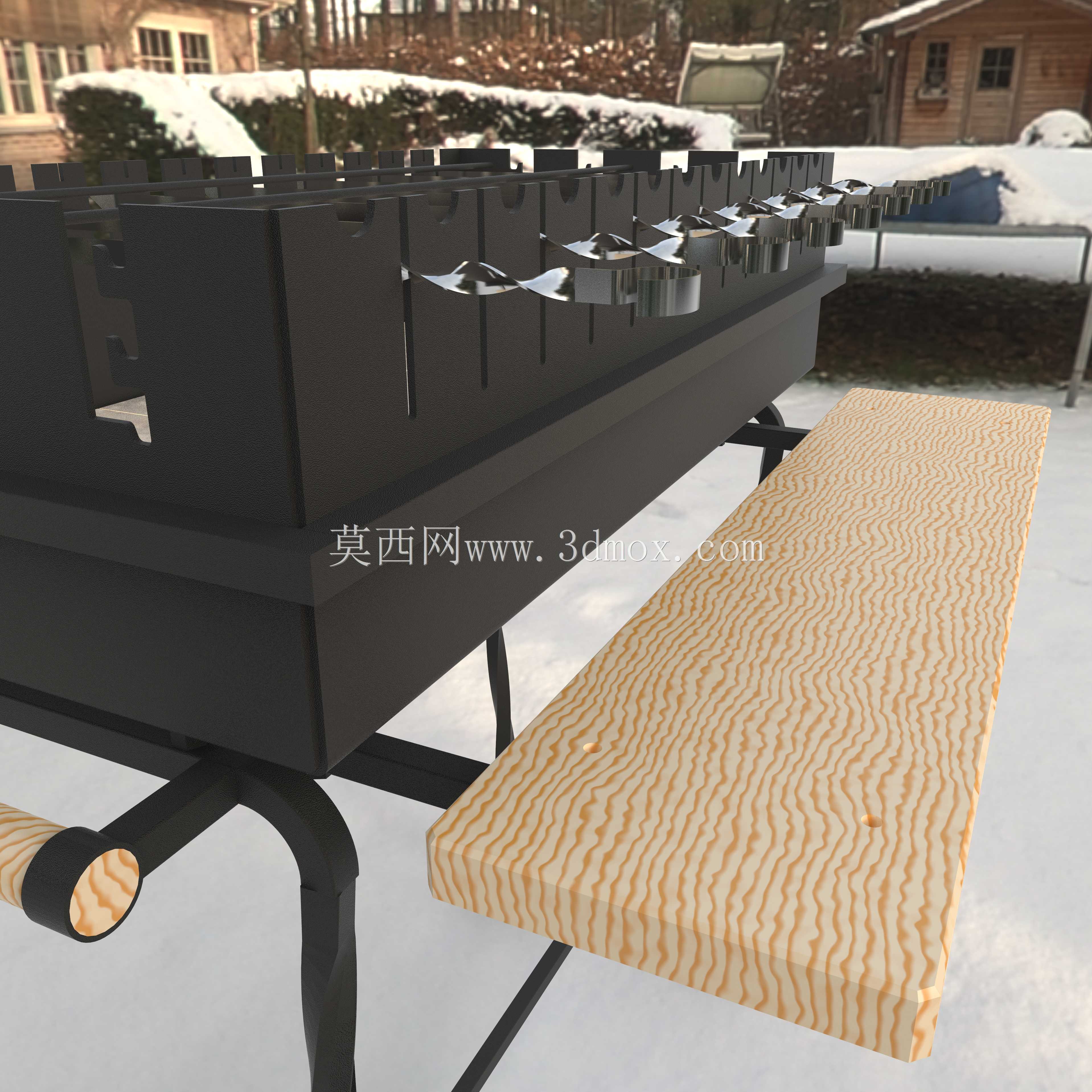

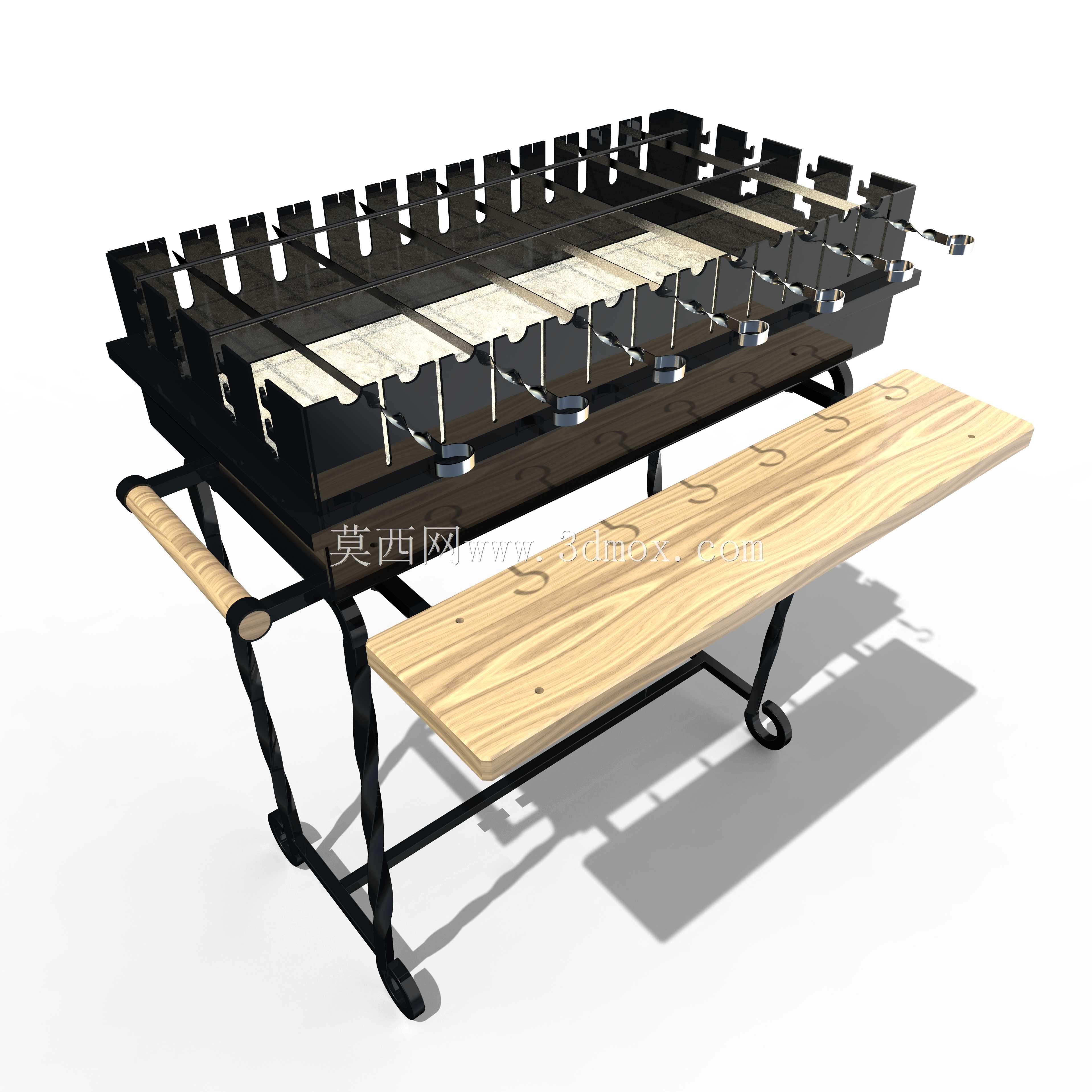

这款炭烤炉主要面向户外露营、庭院聚餐、近郊自驾出游等场景设计，可同时满足8-10人同步烤制食材的使用需求，区别于小型单人烤架的局促设计，整体结构兼顾大容量烤制能力与便携移动属性，适配家庭周末出游、好友户外聚会、小型团建野炊等多元使用场景。设备核心用途为通过木炭燃烧提供稳定热源，完成肉类、海鲜、蔬菜等多类食材的炭烤加工，相比电烤设备无需外接电源，适配无供电的野外环境，相比燃气烤具无需携带沉重气罐，整体使用门槛更低。在功能特性设计上，烤炉主体采用长条形敞口炭槽结构，槽体上方设置多组可独立翻转的烤签卡位，每个卡位对应独立的食材固定位，烤制过程中无需手持烤签，可直接拨动卡位结构实现烤签翻转，避免手部直接靠近高温区域造成烫伤；炭槽侧边设置可抽拉的通风调风结构，通过调整通风口开合度控制进氧量，进而调节炭槽内的燃烧温度，适配不同食材对烤制温度的差异化需求。烤炉一侧集成实木置物台，台面预留多组圆形杯架卡位，可放置饮品、调料罐、待烤食材盘，烤制过程中无需额外搭配侧边小桌，减少户外携带的配件数量；置物台与炉体采用铰接结构，闲置时可向上翻折贴合炉体侧面，大幅缩减收纳体积。炉体支撑腿采用扭纹金属管材制作，结构强度高抗形变能力强，腿底设置弧形防滑脚垫，放置在草地、砂石地面时都能保持稳定，不会出现侧翻打滑问题；炉体两端设置实木握持把手，移动时可直接握持把手抬运，避免金属导热造成烫伤。设计过程中优先考虑户外使用的便携性与结构稳定性，整体采用可拆卸折叠的模块化设计，所有活动连接位都采用防松脱的铰接结构，反复开合折叠也不会出现连接件松动脱落的问题；炭槽采用深槽式设计，可容纳足量木炭，单次加炭即可满足两小时以上的持续烤制需求，同时深槽结构可避免木炭火星溅出，降低户外使用的火灾隐患。外形尺寸方面，展开状态下整体长度约1200mm，宽度约450mm，高度约700mm，符合人体站立操作的舒适高度，长时间烤制食材无需弯腰操作；置物台展开后宽度约200mm，可放置常规尺寸的调料瓶与餐盘；折叠收纳后整体厚度仅180mm，可轻松放入汽车后备箱，不会占用过多储物空间。安装边界上，设备无需额外工具即可完成展开与收纳，所有活动位都设置定位卡扣，展开后卡扣自动锁止，无需额外紧固件固定即可直接使用，收纳时按压卡扣即可完成折叠，单人即可在一分钟内完成展开或收纳操作，适配户外快速搭建的使用需求。
