西门子商用断层成像扫描设备结构设计

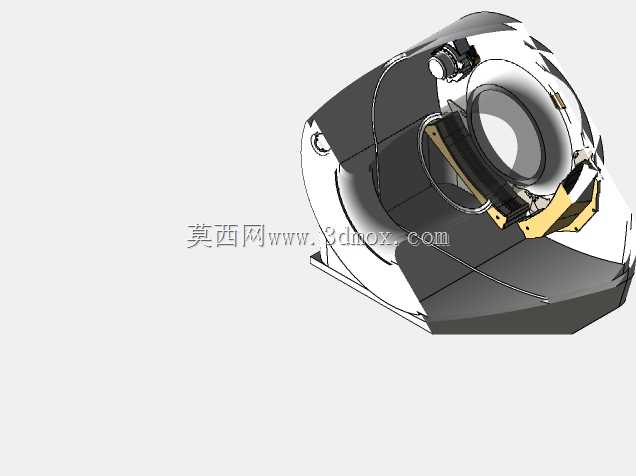

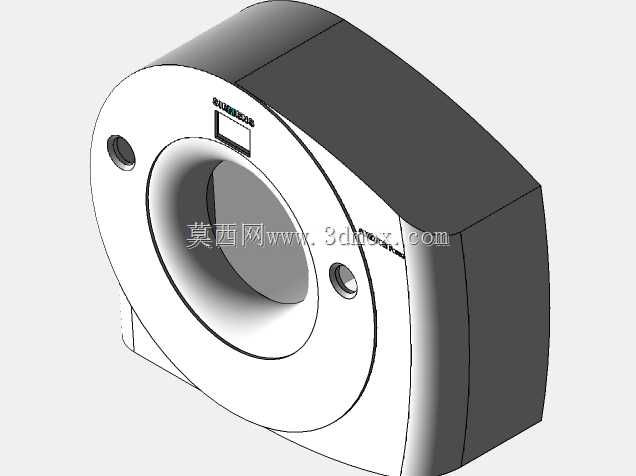

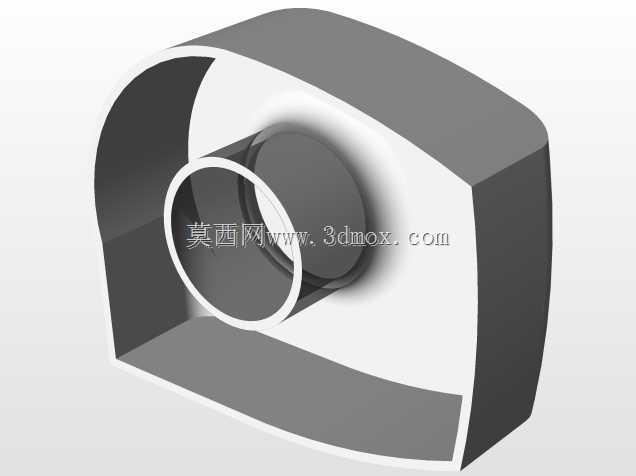

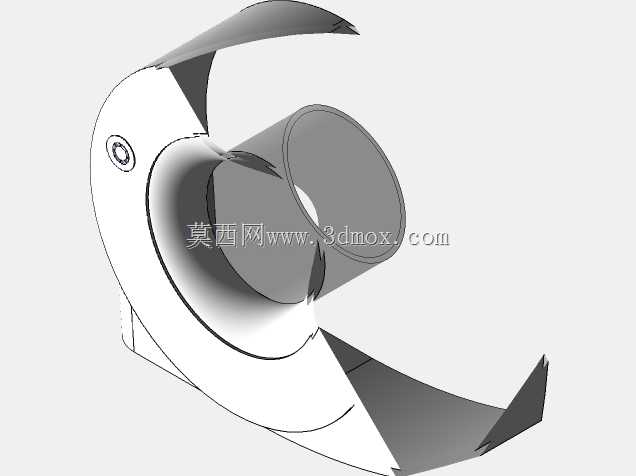

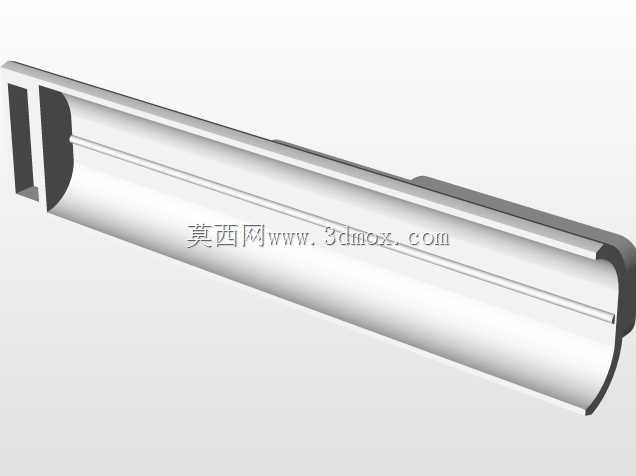

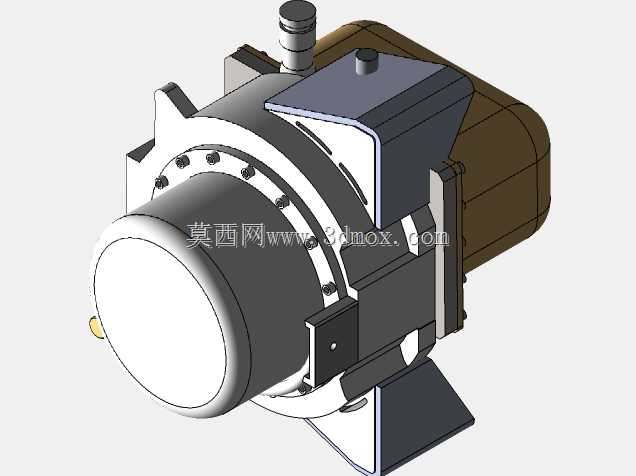

该三维设计还原的是面向临床诊疗场景的商用断层成像扫描设备，主要应用于综合医院放射科、专科体检中心、肿瘤诊疗机构等场所，可实现对人体不同部位的体层断面扫描成像，为临床医生提供清晰的人体内部组织影像依据，支撑疾病筛查、病灶定位、病程追踪、治疗方案制定等核心医疗环节，是现代放射诊疗体系中不可或缺的核心影像装备。设备整体分为扫描主机舱与可移动检查床两大核心结构模块，主机舱采用近似方形带圆弧过渡的封闭式壳体设计，中心预留圆形扫描孔径，孔径内部集成信号采集与扫描发生组件，壳体外部做圆角钝化处理，既能够避免尖锐棱角带来的磕碰风险，也能弱化大型医疗设备的冰冷感，缓解受检者进入检查空间时的紧张情绪。检查床采用水平滑移式结构设计，床面铺设低摩擦高支撑性的承载面板，床体底部配置线性滑移导向结构，可带动受检者平稳进出扫描孔径，滑移过程全程保持匀速低振状态，避免因床体晃动产生运动伪影，影响最终成像质量；床体侧边集成限位与驱动组件，可根据不同受检者的身高、检查部位调整进床行程与停留位置，适配头颈部、胸腹部、脊柱、四肢等不同部位的扫描需求。在设计思路上，该结构优先保障扫描孔径与床体的同轴度精度，所有主承力结构的安装基准面都做了统一的公差匹配设计，确保床体滑移全程与扫描中心保持重合，减少成像偏差；主机舱内部预留了充足的组件安装空间，可容纳信号处理单元、冷却组件、防护屏蔽层等内部配套结构，壳体采用分块拼接的设计方式，便于后期设备维护时的组件拆装与检修；设备整体的安装边界充分考虑医疗机构放射检查室的场地要求，主机舱底部设置标准化安装固定点位，无需额外定制复杂地基，检查床的滑移行程覆盖常规临床检查的全部进床需求，无需额外拓展场地空间即可完成全流程扫描作业。在功能特性层面，该结构设计兼顾了设备运行的稳定性与受检者的使用体验，扫描主机的封闭式壳体可整合辐射屏蔽结构，降低扫描过程中的射线外泄风险，检查床的承载结构可适配不同体重的受检者，床体高度匹配临床常规上下床的舒适高度，减少受检者上下床的行动障碍；整体结构没有冗余的外凸部件，设备周边预留足够的操作空间，方便医护人员辅助受检者摆位、操作设备控制单元，完全符合临床放射检查场景的实际使用流程需求。
