3/8英寸Pololu万向球脚轮结构设计

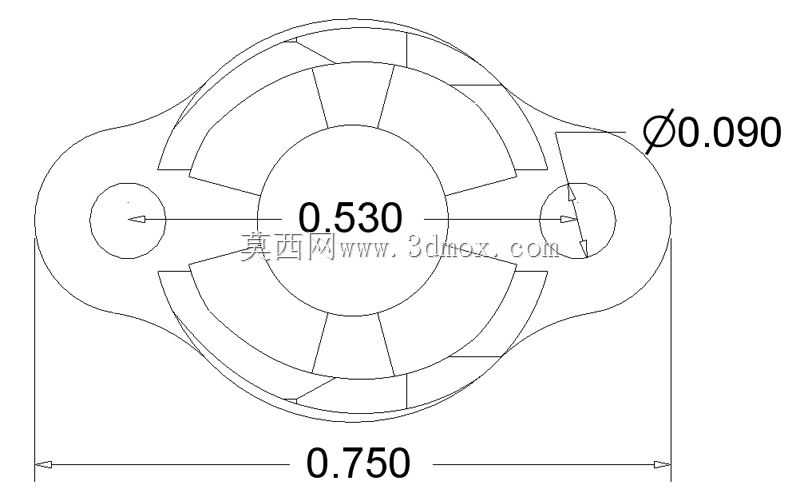

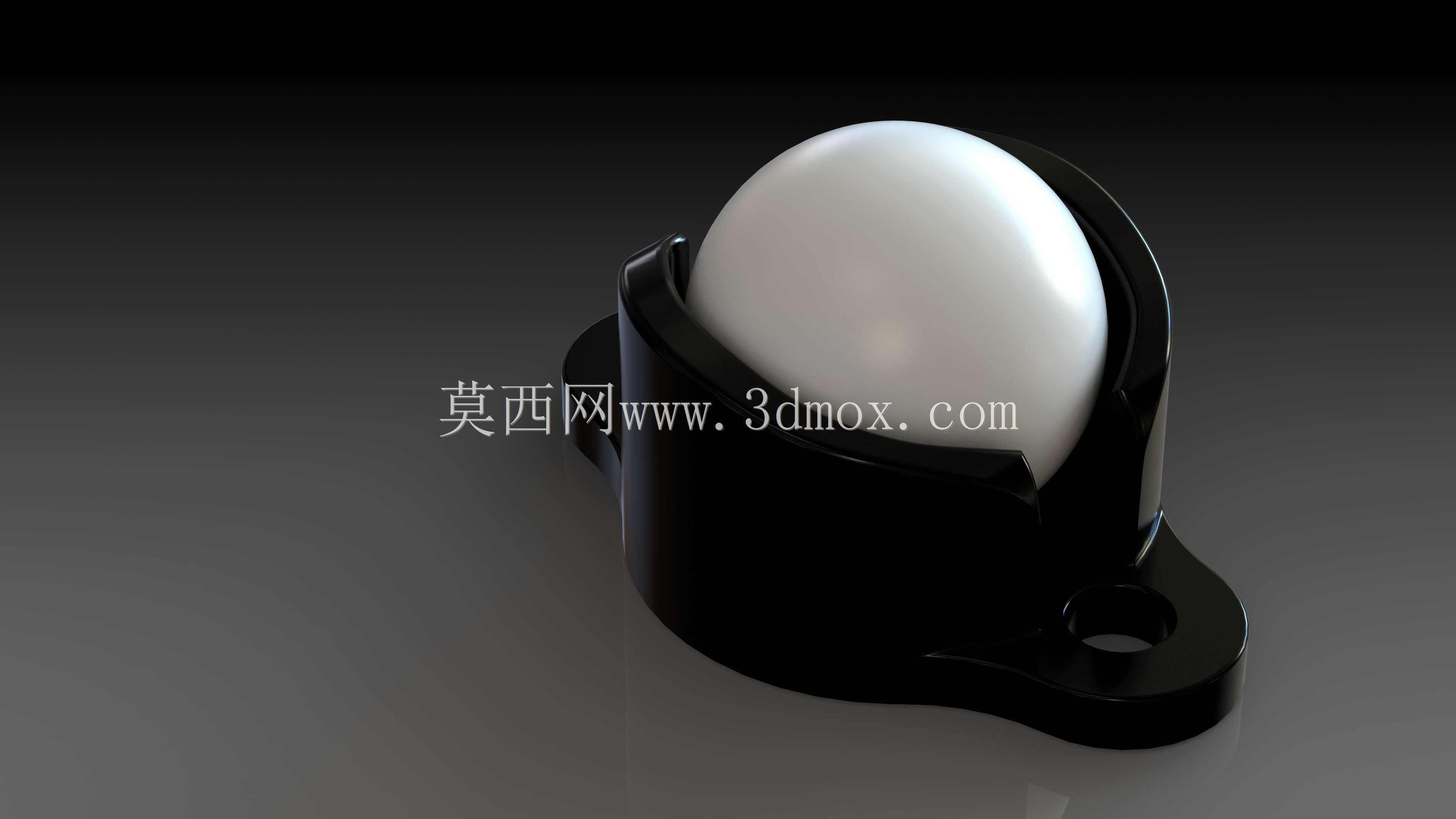

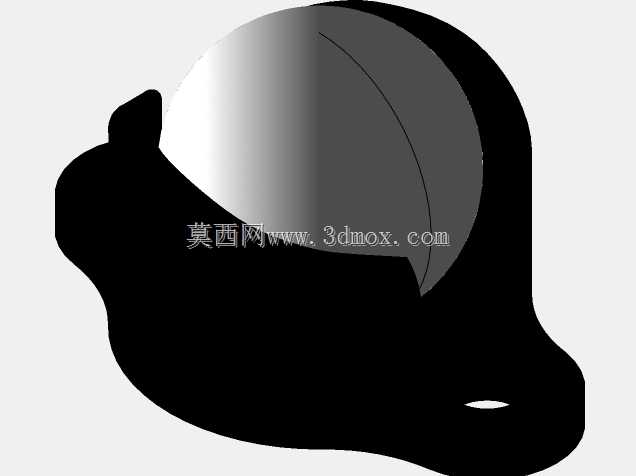

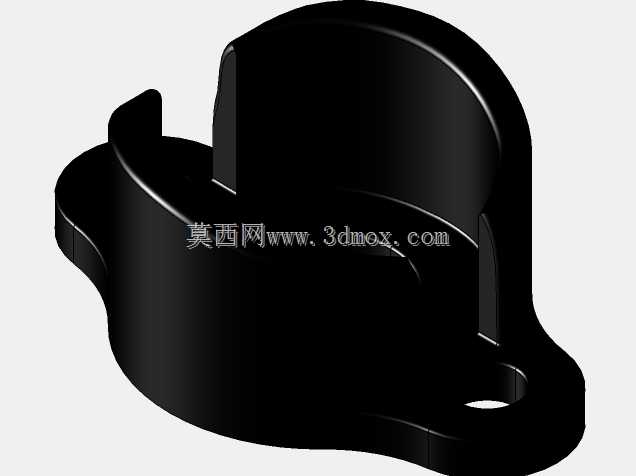

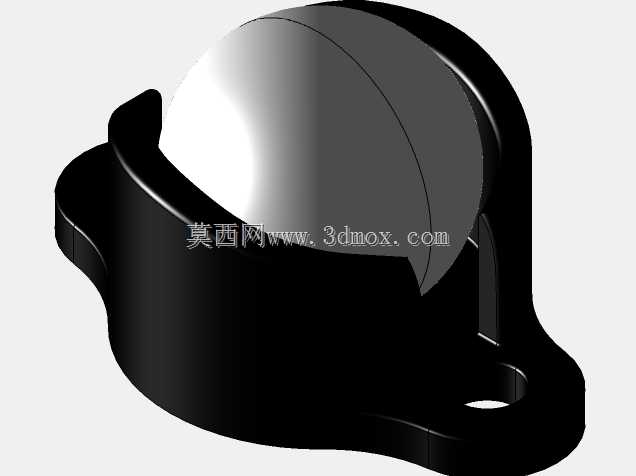

这款3/8英寸规格的Pololu球脚轮，是小型输送与移动支撑场景中常用的万向支撑部件，核心作用是为轻载设备、小型输送线、移动工装、智能小车类产品提供低阻力的全向移动支撑，可在任意水平方向实现顺滑的位移转向，无需额外配置转向结构即可满足设备的全向移动需求，在小型自动化设备、桌面级输送工位、轻型移动载具、电子生产线辅助工装等场景中应用广泛，能够有效降低设备移动时的摩擦阻力，避免支撑端出现卡滞、转向不畅的问题。从功能特性来看，这款脚轮采用外露式球体作为核心接触部件，球体可选用工程塑料或金属材质适配不同使用场景：塑料球体适用于低噪音、对接触面无刮损要求的场景，比如桌面设备、家居类移动载具；金属球体则适配有一定耐磨要求、承载稍高的工业工位场景，可应对车间内常见的轻微油污、粉尘环境，保持转动顺滑。脚轮的支座采用一体成型的带翼安装结构，两侧延伸出带安装孔的固定翼，安装时无需额外制作转接支架，直接通过螺栓即可将脚轮固定在设备底部的安装平面上，安装孔位的间距经过标准化设计，可适配多数小型移动设备的底部安装孔距，降低安装适配的难度。从设计思路层面，这款脚轮在结构上做了紧凑化处理，整体外轮廓尺寸小巧，球体露出支座的高度经过精准计算，既保证球体有足够的接触面积来承载载荷，又避免球体突出过多导致设备整体重心过高，提升设备移动时的稳定性。支座内部的球窝结构采用贴合球面的弧度设计，可均匀分散球体传递的载荷，避免局部应力集中导致支座变形或球体卡滞，同时球窝与球体之间预留了合适的配合间隙，即使有细小粉尘进入配合面，也不会轻易造成转动卡顿，适配车间内的常规使用环境。在安装边界方面，这款脚轮的整体高度较低，安装后设备底部与地面的间隙可控制在较小范围内，适合对设备底部净空有严格要求的紧凑结构设备；固定翼的安装孔采用通孔设计，可适配M3-M4规格的固定螺栓，安装时只需在设备底板对应位置加工对应孔位即可完成固定，无需复杂的安装工序。球体的转动无固定轴向，无论设备向哪个方向移动，球体都能自动适配移动方向滚动，相比传统定向轮+转向轮的组合，这款球脚轮的全向移动性能更优，在小空间内的转向移动更加灵活，不会出现传统脚轮在小角度转向时的别劲问题，能够有效提升小型移动设备的操作顺滑度。
