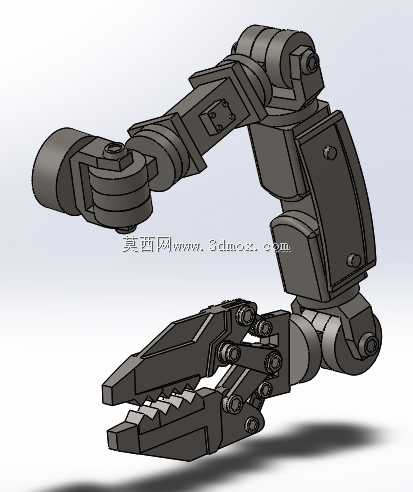

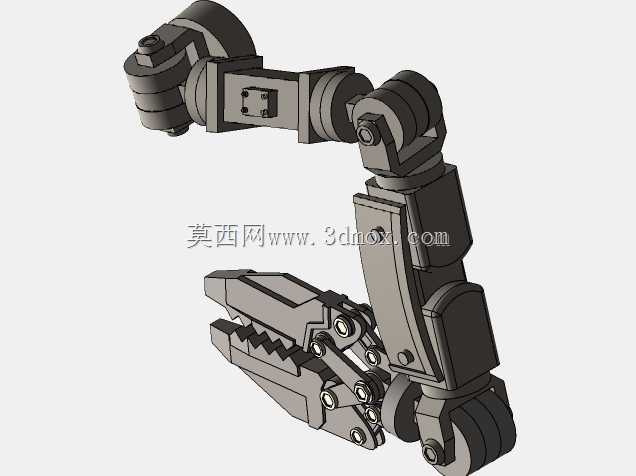

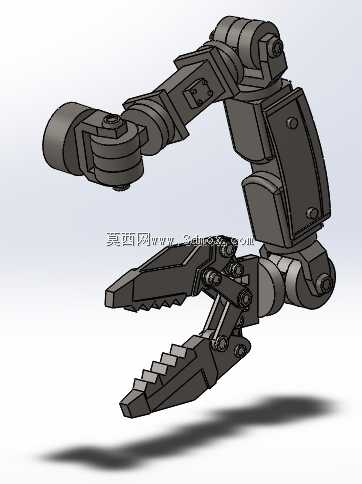

多关节带夹爪机械臂结构设计

这款带夹臂的多关节机械执行机构，主要面向工业自动化生产线上的物料搬运、工件上下料、工位转运以及精密装配场景设计，可适配3C电子组装、小型五金件加工、轻工产品包装等多类生产环节，替代人工完成重复性、高精度要求的抓取操作，有效降低人工操作的疲劳误差，提升生产线连续作业的稳定性与效率。该机械臂采用多自由度串联关节布局，从基座到末端夹爪依次设置腰转关节、大臂摆动关节、小臂摆动关节、腕部旋转关节以及末端夹爪开合机构，各关节均预留了标准传动件安装位，可适配伺服舵机或小型伺服电机作为动力源，实现空间内任意可达位置的精准定位，作业覆盖范围可根据实际安装需求调整臂段长度，常规配置下作业半径可覆盖0.5米至1.2米的环形作业区域，能够适配多数中小型工作台的工位布局需求。末端夹爪采用平行啮合式齿形钳口设计，钳口接触面加工有防滑齿纹，可稳定夹持规则形状的方形、圆形工件，也可适配外形存在一定不规则度的异形工件，夹持力可通过关节动力输出参数进行调节，既能夹持轻薄的塑料件、电子元器件避免夹损，也可夹持重量在5kg以内的金属工件保证夹持可靠性，夹爪开合行程可根据待抓取工件的尺寸范围进行调整，最大开合距离可适配宽度120mm以内的工件抓取。在设计思路上，整体臂体采用分段式模块化结构，各臂段之间通过法兰式连接结构组合，无需复杂拆解即可更换不同长度的臂段或者不同类型的末端执行器，方便用户根据实际生产需求快速调整设备配置；臂体外壳采用轻量化的高强度结构设计，在保证关节连接刚性、避免作业过程中臂体抖动的前提下，尽可能降低臂体自身重量，减少关节动力负载，提升运动响应速度。安装边界方面，基座部分预留了标准的安装孔位，可直接固定在生产线工作台面、线性移动导轨或者AGV移动平台上，安装时需保证基座固定面的平面度公差在0.1mm以内，避免长期作业过程中因基座倾斜导致的定位精度偏差；各关节处预留了走线槽位，可将动力线、信号线内置排布，避免外部走线在机械臂运动过程中发生缠绕、剐蹭，提升设备运行的安全性与外观整洁度。该结构在设计时充分考虑了日常维护的便捷性，各关节的传动连接部位均设置了可拆卸的检修盖板，无需完全拆解臂体即可完成传动件润滑、易损件更换等日常维护操作，有效降低设备的后期运维成本。
