直列四缸发动机曲柄活塞组结构展示

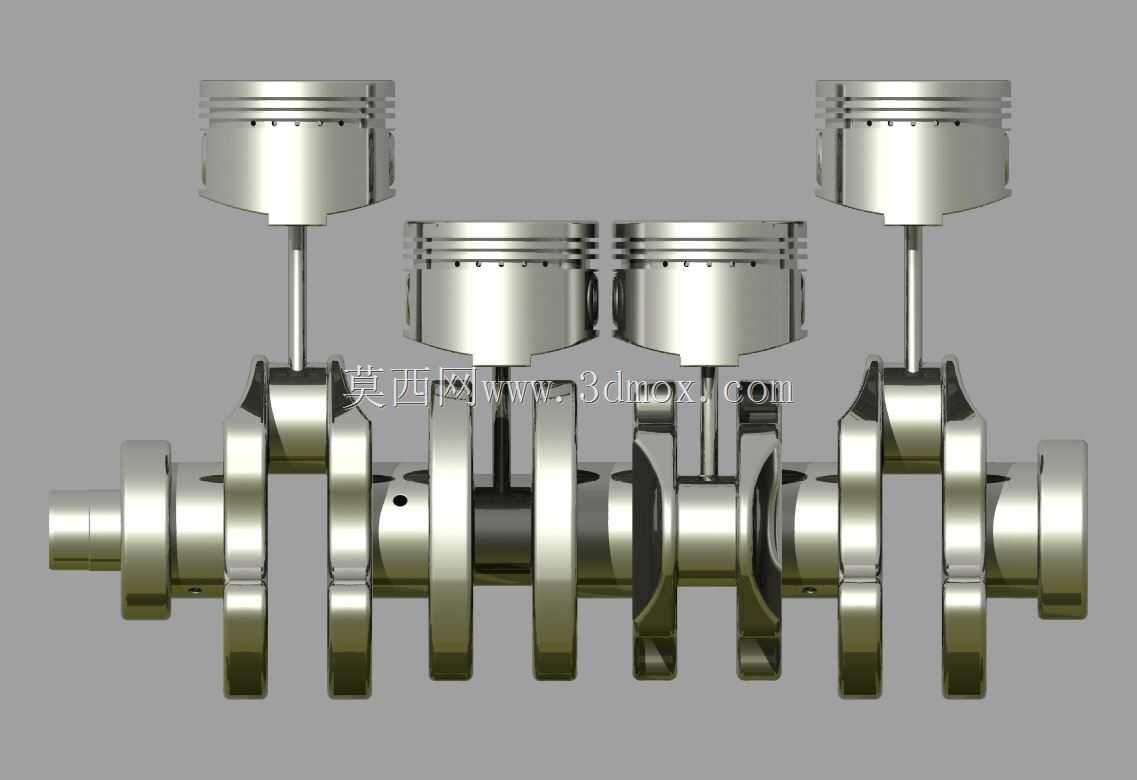

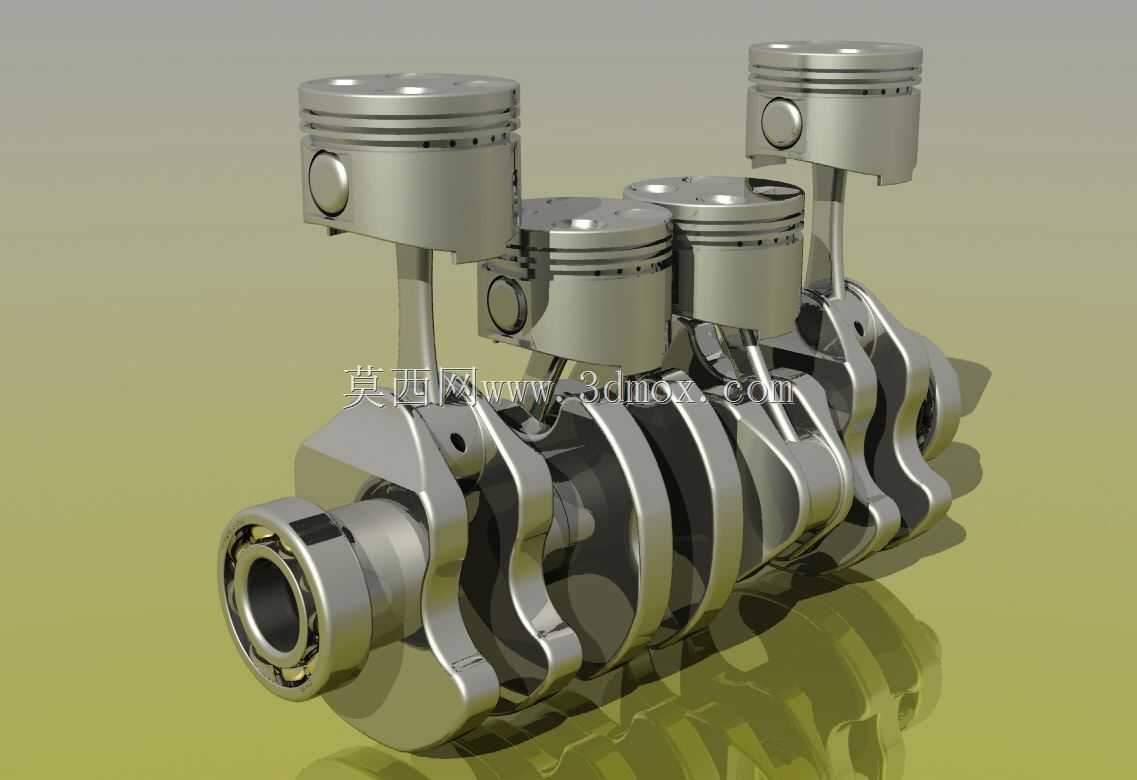

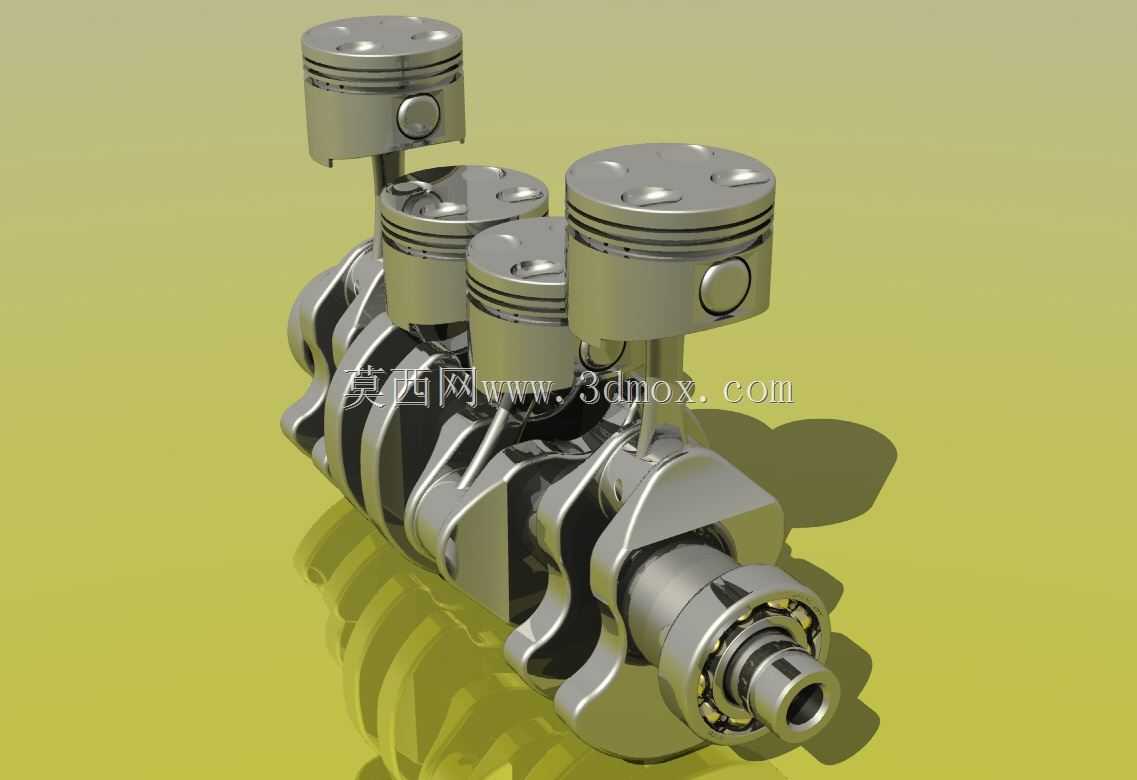

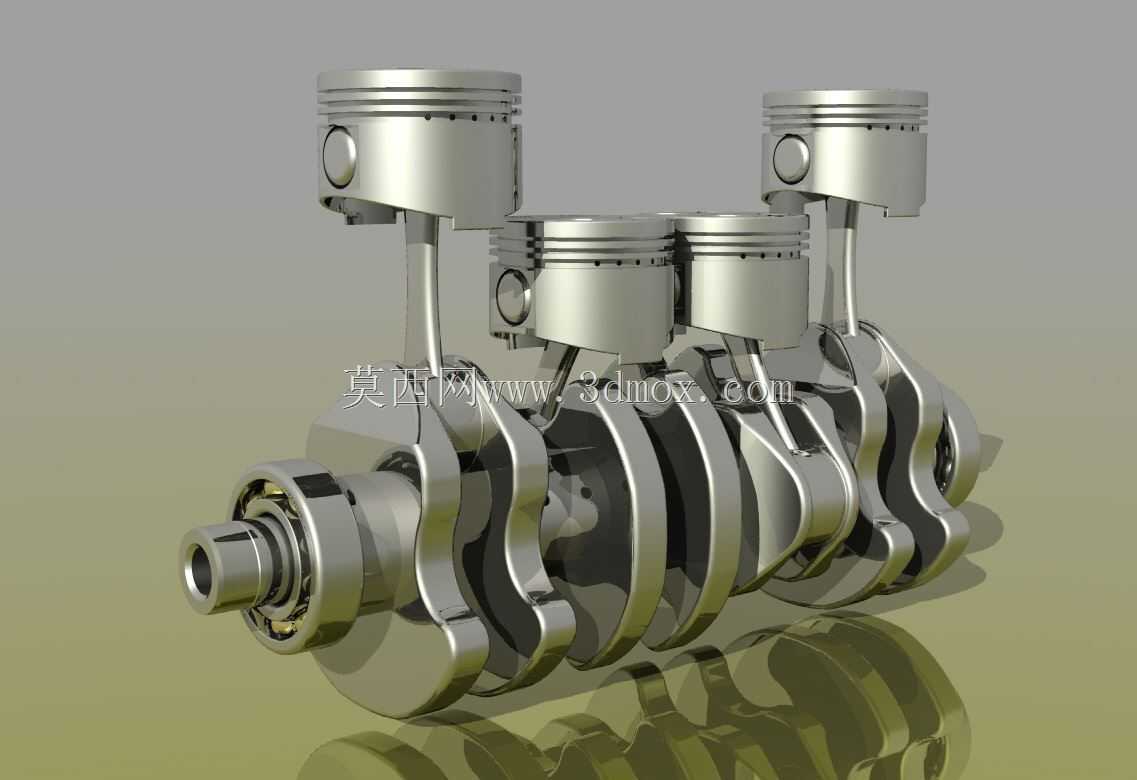

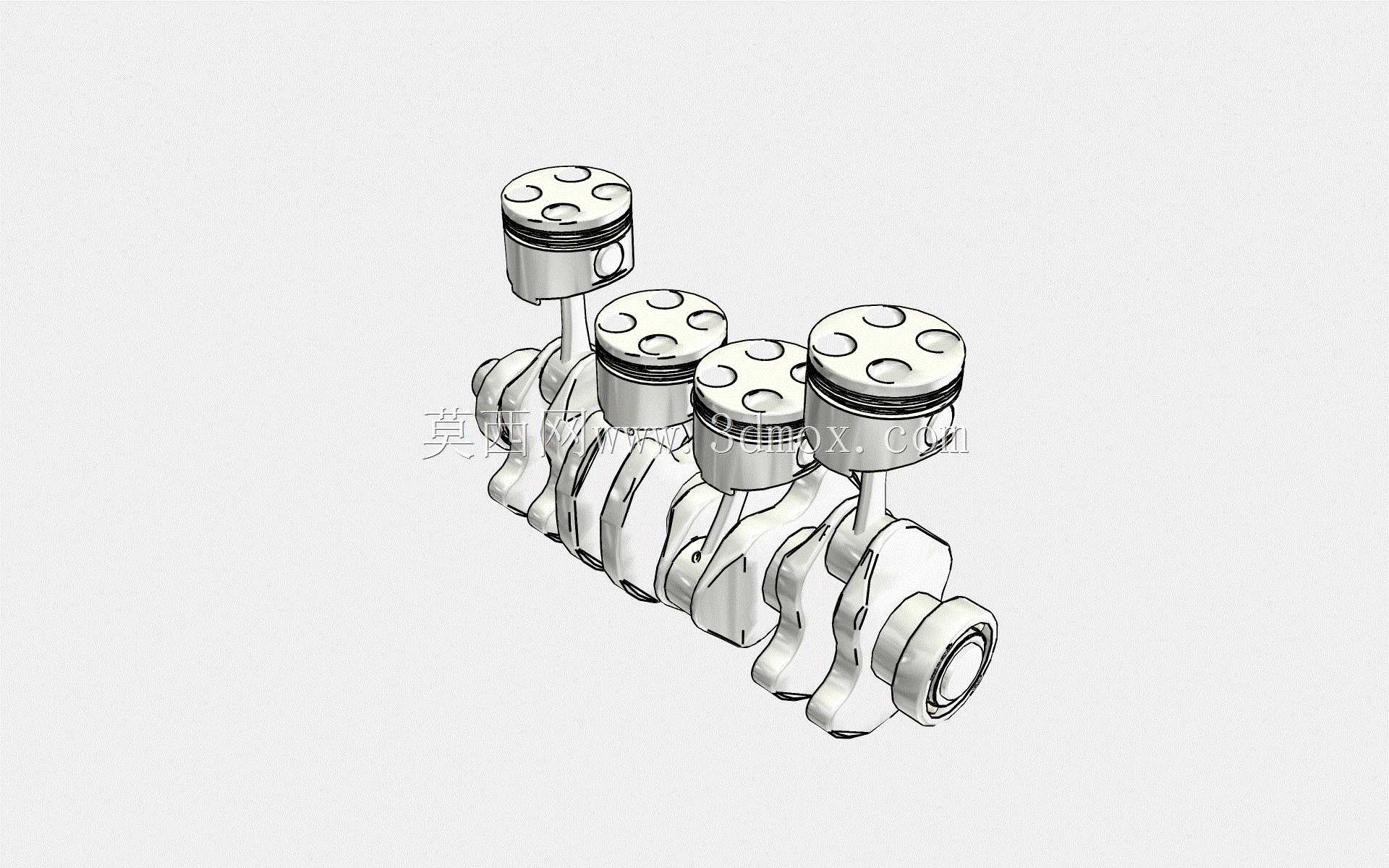

这套直列四缸发动机曲柄活塞组模型，完整还原了内燃机核心动力转换单元的结构形态，是汽车、工程机械、小型发电机组等动力设备的核心组成部分，广泛应用于乘用车辆、轻型货运车辆、小型工程作业机械、固定式应急发电设备等场景，承担着将燃料燃烧产生的热能转化为旋转机械能的核心功能，是整套动力系统输出扭矩、驱动设备运转的关键载体。模型完整呈现了活塞、活塞环、连杆、曲轴、主轴承等核心部件的装配关系，每一处结构都贴合实际量产机型的设计逻辑：活塞顶部的燃烧室凹坑造型匹配对应排量机型的压缩比设计，活塞环槽的排布兼顾气密封闭与机油刮除的功能需求，活塞销孔的位置经过偏心设计，可有效降低活塞换向时对气缸壁的敲击异响；连杆采用工字型截面设计，在保证结构强度、承受交变冲击载荷的前提下尽可能降低自身重量，减少往复运动的惯性损耗；曲轴的曲柄销排布按照1-3-4-2的点火间隔角设计，保证四缸交替做功时动力输出的平顺性，主轴颈与连杆轴颈的圆角过渡处理可有效分散应力集中，提升曲轴的抗疲劳寿命，前端的轴承结构还原了实际装配中的支撑定位设计，保证曲轴高速旋转时的径向稳定性。从安装边界来看，这套曲柄活塞组的轴向总长度适配常规1.5-2.0L排量直列四缸机型的气缸体内部安装空间，曲柄回转半径匹配对应冲程长度的气缸设计，活塞外径适配常规缸径的气缸套配合公差，装配时可直接匹配对应型号的气缸体、气缸盖、配气机构等周边部件，无需额外调整安装位。在实际应用场景中，这套结构的运行稳定性直接决定了整台发动机的动力输出平顺性、燃油经济性与使用寿命，设计过程中需要反复校核往复运动件的重量匹配、曲轴动平衡参数、部件间的润滑通路布局，确保高转速工况下各部件不会出现异常磨损、共振等问题，模型完整还原了各部件的配合间隙设计逻辑，可用于发动机结构教学、装配工艺演示、新产品开发阶段的结构验证等场景，帮助从业者直观理解内燃机核心动力单元的运行原理与装配关系。
