蛇形仿生柔性机械触手机械结构设计

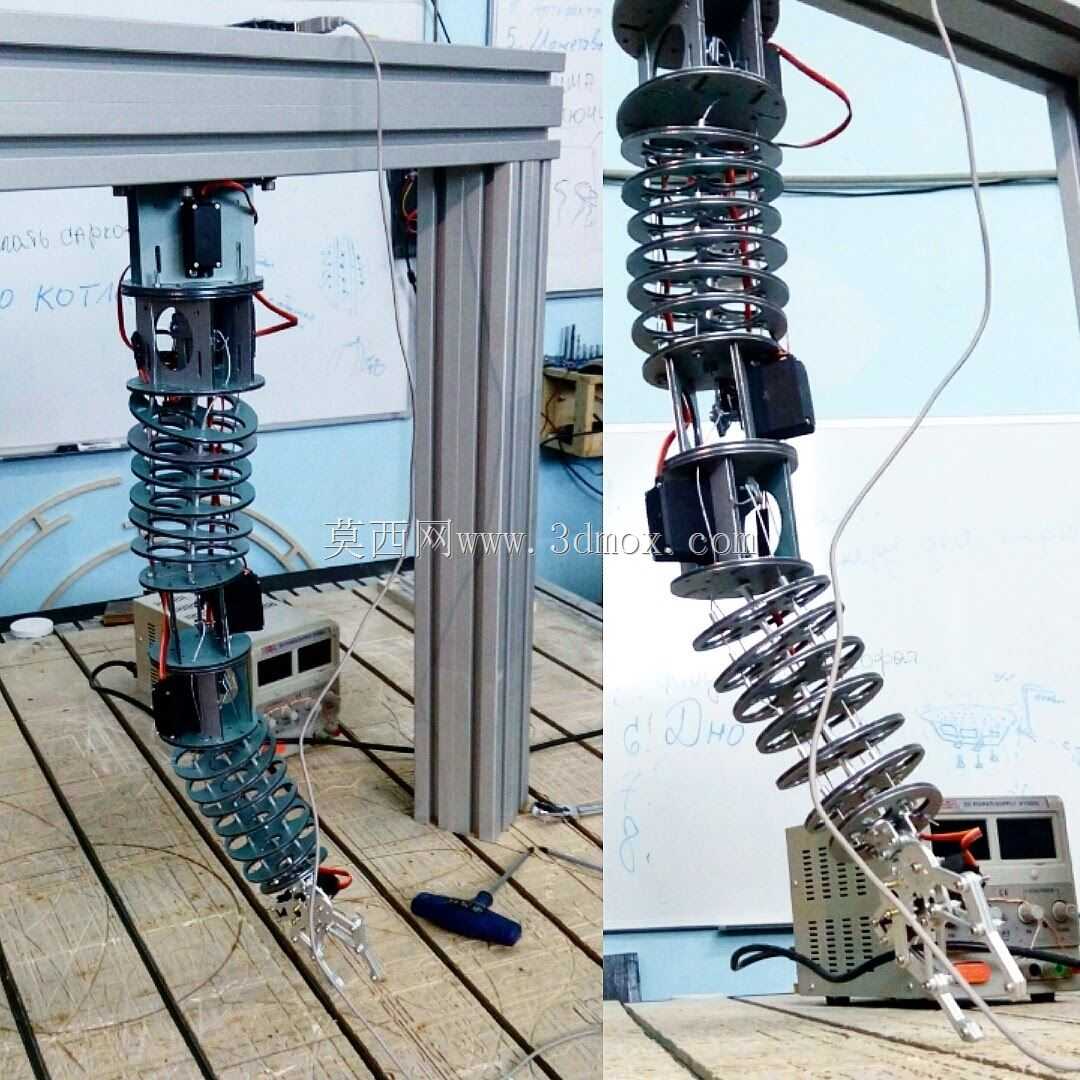

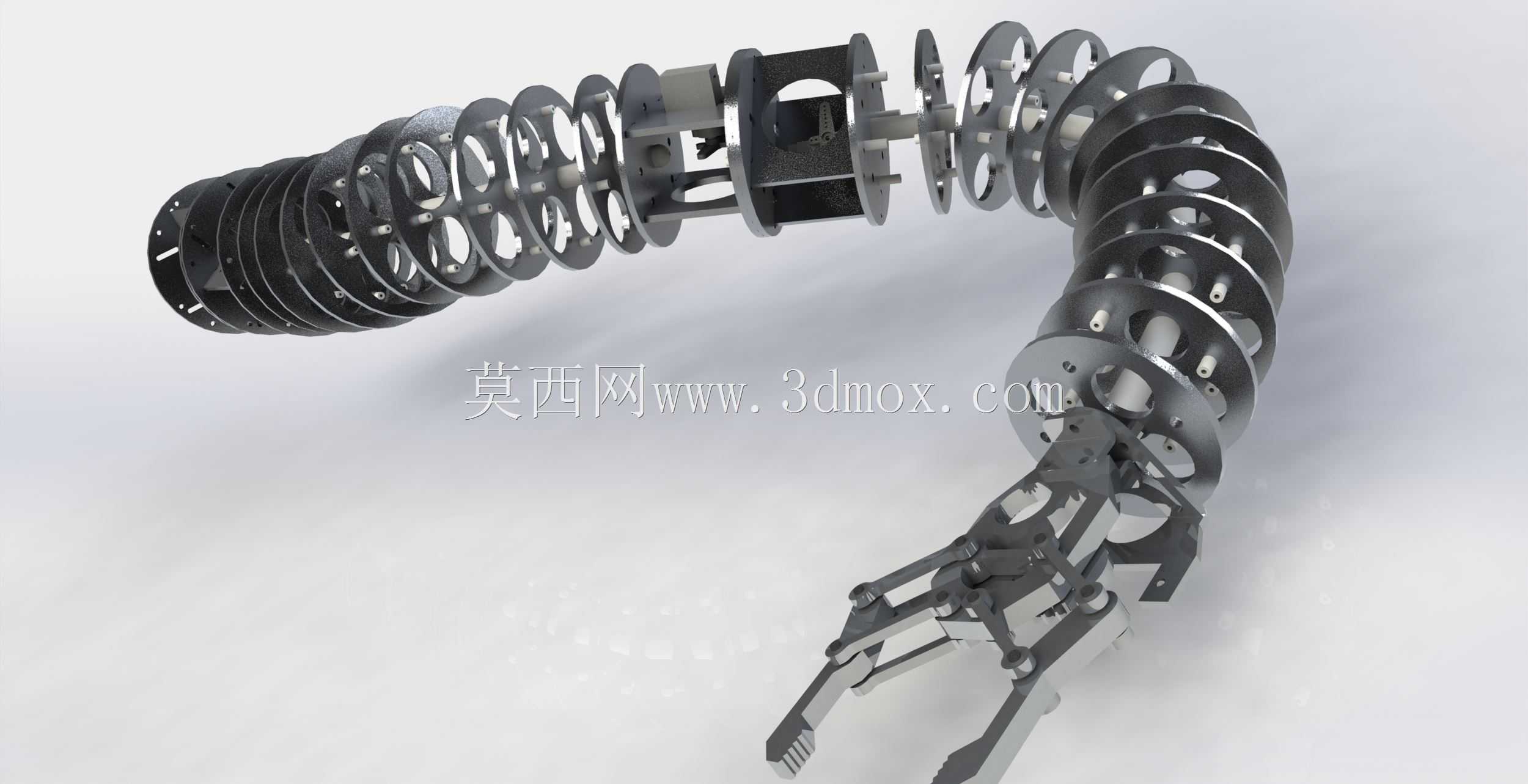

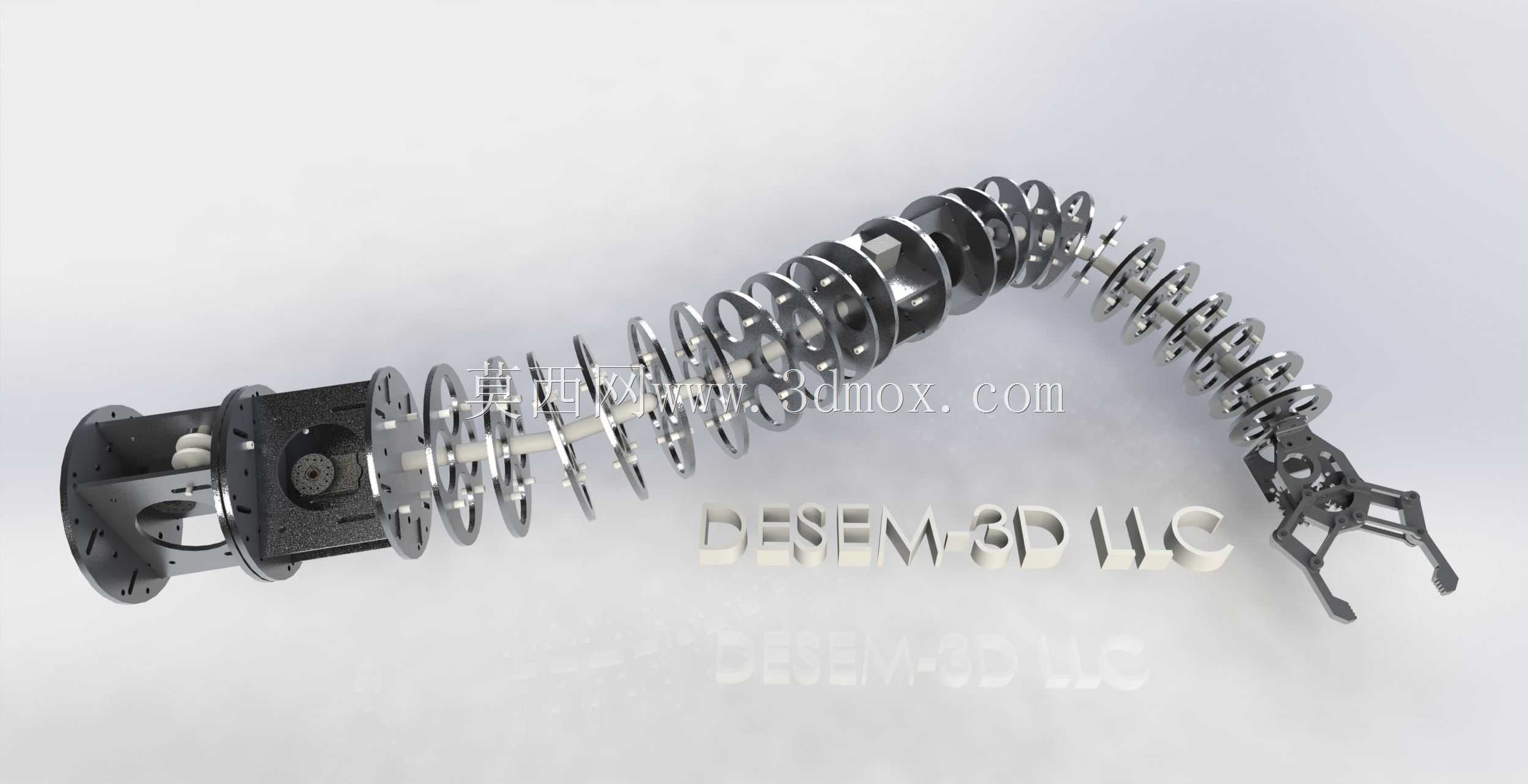

这款蛇形仿生柔性机械触手，是面向狭小空间作业、柔性抓取场景开发的特种执行机构，可适配工业检测、狭小腔体内部作业、易碎品轻柔抓取、科教演示等多元场景，能在传统刚性机械手无法进入的弯曲管道、异形缝隙内完成探查、抓取、操作类任务，也可作为仿生机器人教学演示载体、创意玩具的核心机械结构使用。从功能特性来看，该结构采用多节串联的骨节式设计，每一节骨节都预留了穿线通道与铰接限位结构，可通过绳索牵引实现多自由度的连续弯曲，弯曲过程中各骨节贴合顺滑无卡滞，能够根据作业对象的外形自适应调整贴合角度，相比传统刚性夹爪，对异形工件、易碎物品的抓取适配性更强，不会因硬接触造成工件表面损伤，同时连续弯曲的形态可以绕过障碍物抵达作业点位，适配复杂非结构化的作业环境。在设计思路上，整体参考了生物蛇的骨骼运动逻辑，将连续的柔性躯体拆解为独立的金属骨节单元，每节骨节采用轻量化的镂空结构设计，在保证结构刚性的前提下尽可能降低整体自重，骨节之间通过铰接面的限位凸台限制过度弯折，避免牵引过程中出现结构脱节或弯折角度超出设计阈值的问题；末端集成的夹取结构采用连杆式传动，可随触手整体弯曲调整抓取朝向，配合多节骨节的弯曲调整，能够实现任意角度的抓取作业。从安装边界与尺寸适配来看，整体结构采用同轴串联的装配方式，首端预留标准的安装法兰接口，可直接适配常规机械臂末端、移动机器人搭载平台或固定支架，安装时仅需固定首端基座即可完成整体装配，牵引绳索可沿骨节预留的穿线孔排布至首端，连接驱动舵机或直线驱动单元即可实现动作控制；各骨节的外径统一，弯曲后的最小转弯半径由单节骨节的铰接角度决定，可根据实际作业需求调整骨节数量来改变触手整体长度，适配不同深度的作业场景，骨节之间的铰接间隙经过公差匹配，既保证转动灵活性，又不会出现晃动间隙影响动作精度。整体结构无复杂异形零件，加工装配难度低，既可以用于工业场景的特种作业执行端，也可作为科教领域的仿生机械教学案例，帮助学习者理解串联柔性机构、绳索牵引驱动的设计逻辑，也可经过外观优化后作为创意仿生玩具的核心结构使用。
