带90度弯钩结构的张力弹簧三维设计

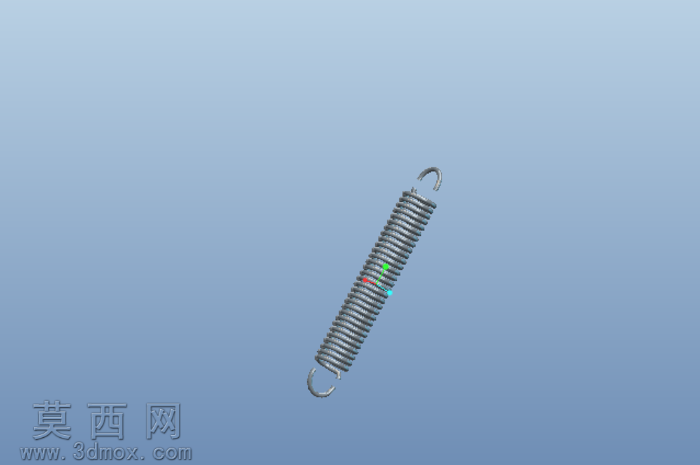

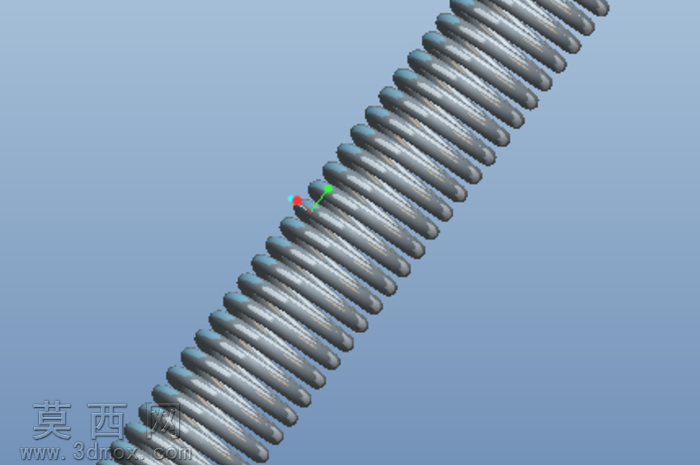

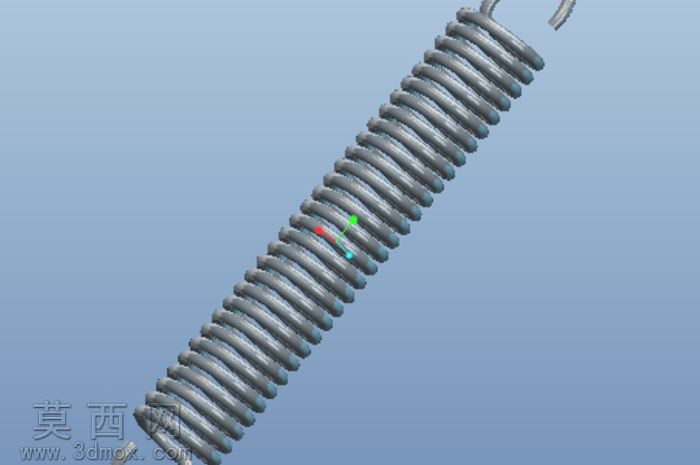

本作品为带90°端部弯钩的张力弹簧三维建模成果，建模过程依托三维参数化设计软件完成，整体采用参数化驱动的建模思路，确保弹簧各部分尺寸可根据实际使用需求快速调整适配。建模初期先梳理张力弹簧的核心结构特征：主体为等节距圆柱螺旋弹簧本体，两端设置弯折角度为90°的挂钩结构，用于实现安装位的挂接固定，区别于普通直钩拉簧，90°弯钩可适配垂直方向的挂接点位，避免安装后弹簧出现扭转偏移的问题。螺旋主体部分采用螺旋线扫描的方式生成，首先绘制符合弹簧线径参数的圆形扫描截面，再匹配设定好的螺旋线路径，螺旋线的中径、节距、有效圈数均按照常规张力弹簧的通用设计参数设定，扫描过程中严格控制截面与螺旋路径的垂直约束，保证簧圈排布均匀规整，无扭曲变形问题。两端的90°弯钩部分采用多段路径组合扫描的方式制作，先在螺旋主体的两端端点处绘制平滑过渡的圆弧衔接段，避免弯钩与簧圈衔接处出现应力集中的直角结构，再延伸出直段后完成90°弯折，弯钩末端做圆弧收头处理，既保证挂接时的顺滑度，也避免尖锐端头带来的安装划伤风险。材质与渲染环节，为还原金属弹簧的真实质感，模型赋予弹簧钢材质属性，调整材质的金属度、粗糙度参数，模拟经过表面防锈处理的金属弹簧哑光金属光泽，渲染时添加柔和的环境光与定向光源，清晰呈现簧圈的层叠结构与弯钩的弯折形态，同时通过光影效果突出弹簧的金属质感与结构细节。结构设计上，该张力弹簧的有效圈数、弯钩长度、线径参数均经过合理性校验，两端弯钩的同轴度、弯折角度公差控制在机械设计通用允许范围内，可直接用于雕刻机等设备的张紧机构装配场景，为相关设备的张紧结构设计提供直观的三维参考，也可用于后续的装配干涉校验、力学仿真分析等工作，帮助设计人员快速验证弹簧在装配体中的适配性，缩短相关机械结构的设计研发周期。
