高强度弓形起重卸扣三维结构设计

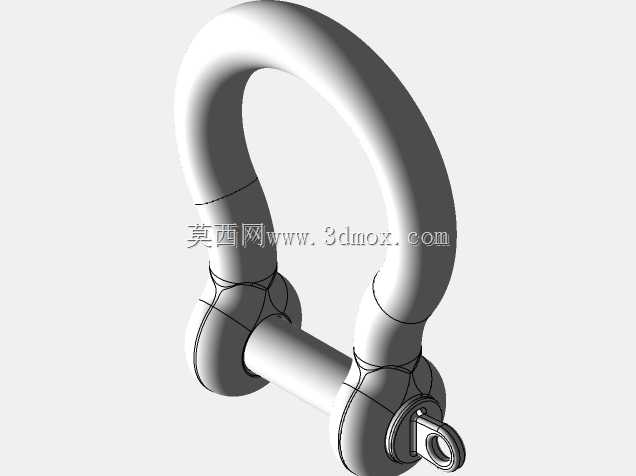

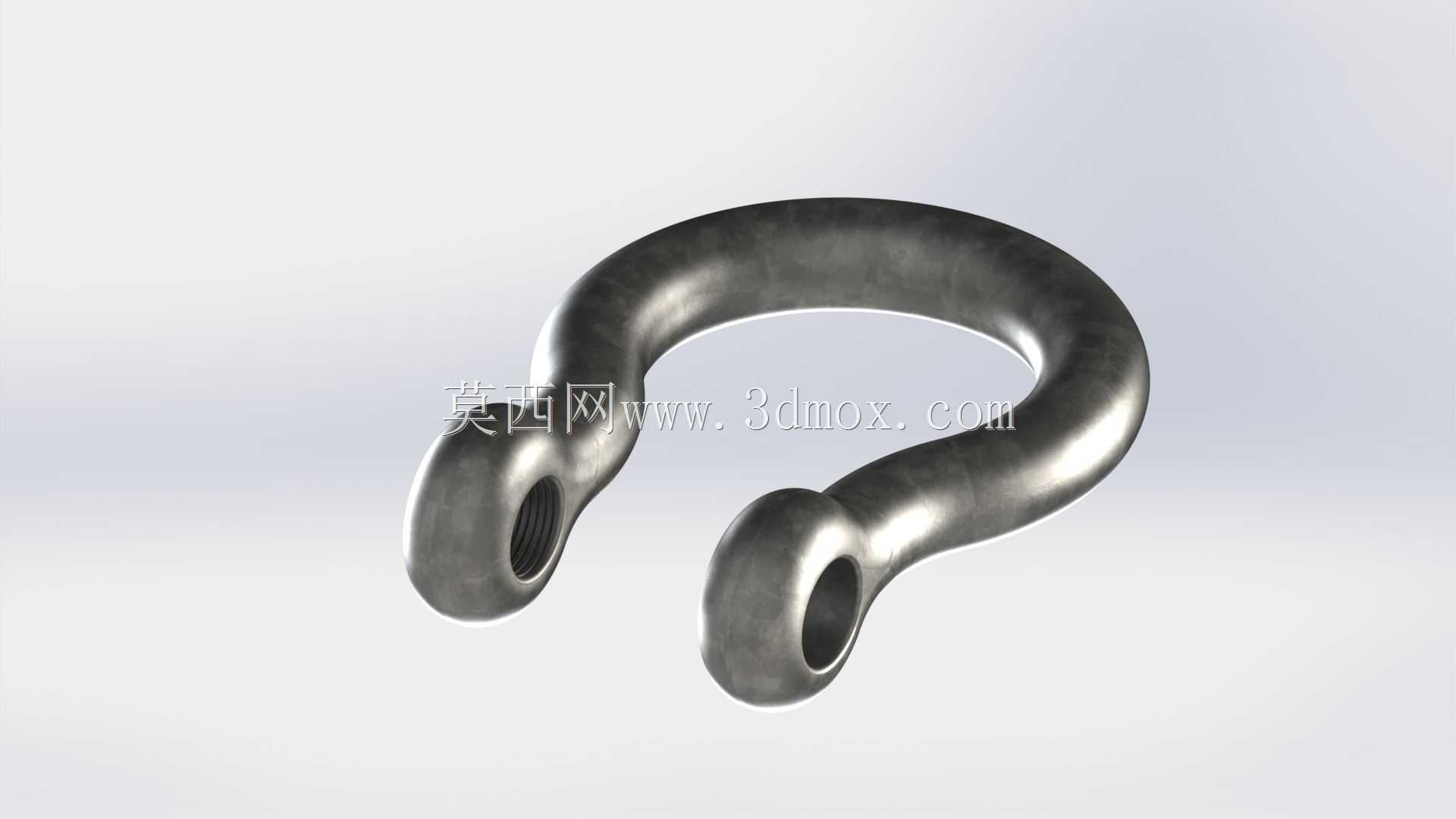

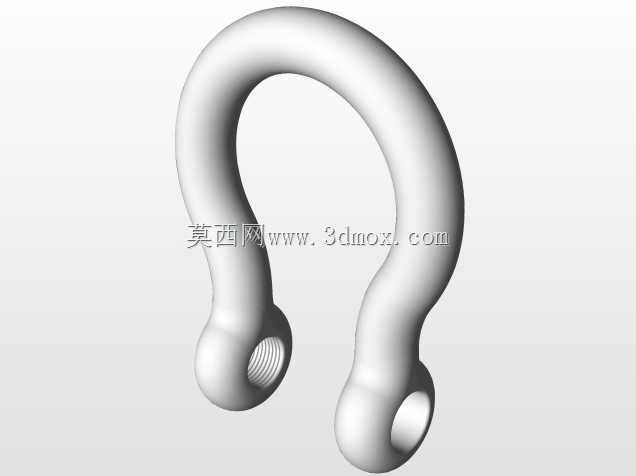

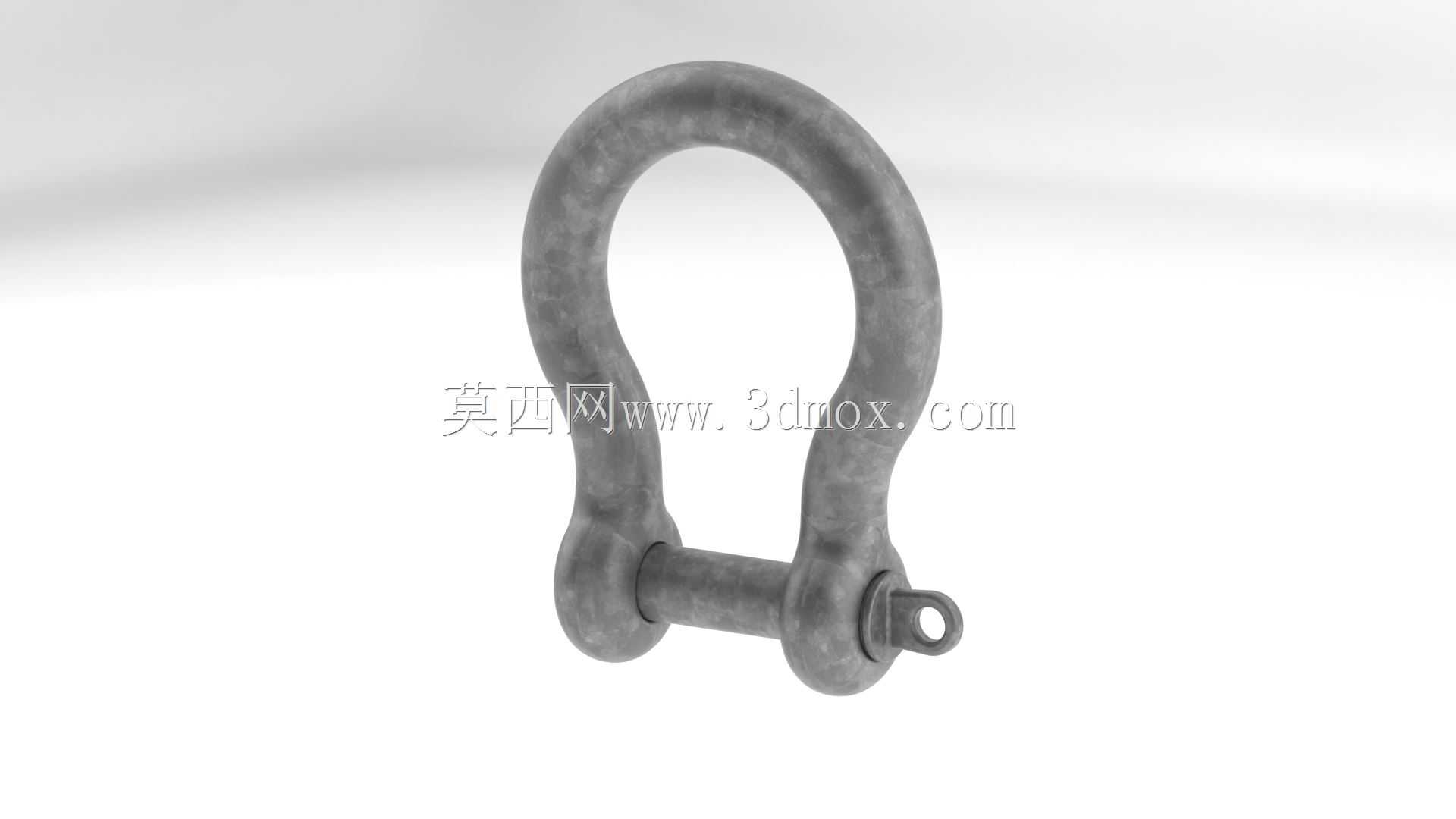

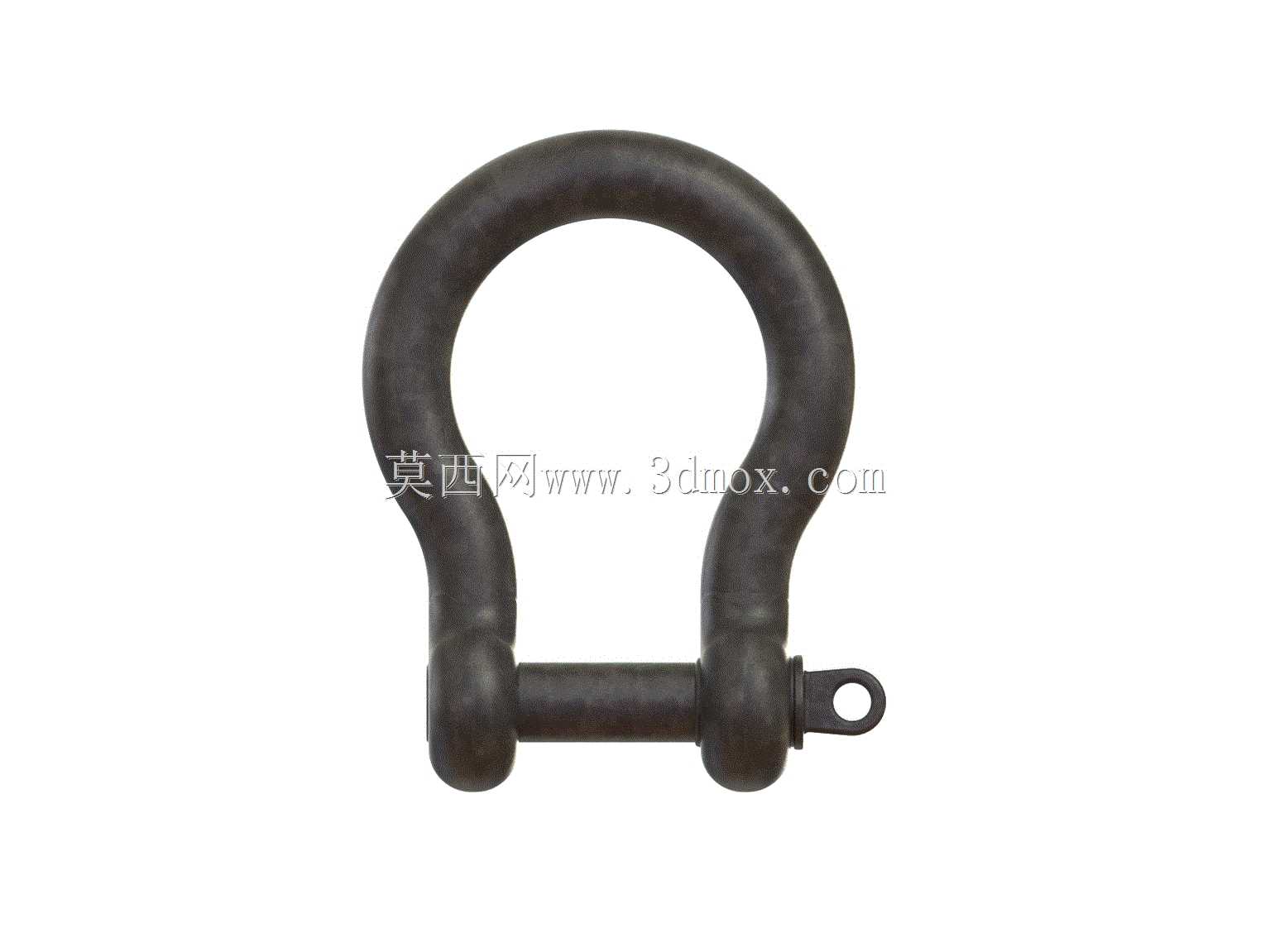

这款弓形卸扣是起重吊装、索具连接场景中应用极为广泛的核心受力连接件，在港口货物装卸、建筑施工构件吊装、重型设备移位安装、船舶系泊固定、户外重型救援作业等场景中，承担着吊索与被吊重物、吊索与起重设备吊点之间的刚性连接作用，是保障吊装作业安全的关键基础配件。不同于直形卸扣，弓形的环体结构拥有更大的内部容纳空间，能够同时适配多根钢丝绳、吊装带、链条等不同类型索具的连接，在受力时环体的弧形结构能够更均匀地分散载荷，避免应力集中在弯折拐点处，大幅提升大吨位吊装作业下的结构可靠性。从设计逻辑来看，这款卸扣整体采用对称式结构布局，主体由U形弓形环体与横向插销两个核心部件组成，环体的两个端部加工有同轴的插销安装孔，其中一端为光孔配合插销杆身，另一端加工有内螺纹与插销端部的外螺纹形成锁紧配合，插销末端设计有横向的保险孔，可插入开口销防止作业过程中插销受震动回转松脱，从结构上避免吊装过程中连接件脱开的安全隐患。在外形尺寸与安装边界的设计上，环体的弯曲半径经过反复校核，既保证了内部足够的索具穿入空间，又控制了整体的外形尺寸不会过于臃肿，适配市面上绝大多数标准吊点的安装间距；插销的有效连接长度与环体端部的厚度精准匹配，锁紧后插销端面与环体外壁基本齐平，不会突出过多造成安装干涉，同时插销的直径经过强度校核，与环体的承重等级相匹配，保证两个部件的受力冗余度一致，不会出现局部强度不足的短板。环体的截面采用圆形截面设计，在承受各个方向的拉力时都能保持均匀的应力分布，不会因为受力方向偏移出现局部应力过载的问题，表面的过渡位置全部采用圆角过渡，避免尖锐棱角划伤配套的吊装带或钢丝绳外层，延长配套索具的使用寿命。在实际使用中，这款卸扣的拆装十分便捷，不需要额外的专用工具即可完成插销的拆装，能够快速完成索具的组合与更换，适配不同吊装场景下的索具搭配需求，同时稳定的结构强度能够在额定载荷范围内长期承受交变载荷的冲击，满足高频次吊装作业的使用需求。
