手动小型亚克力底座卷烟器结构设计

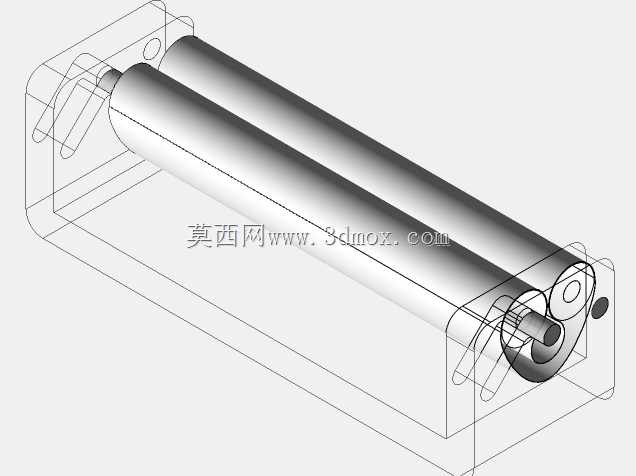

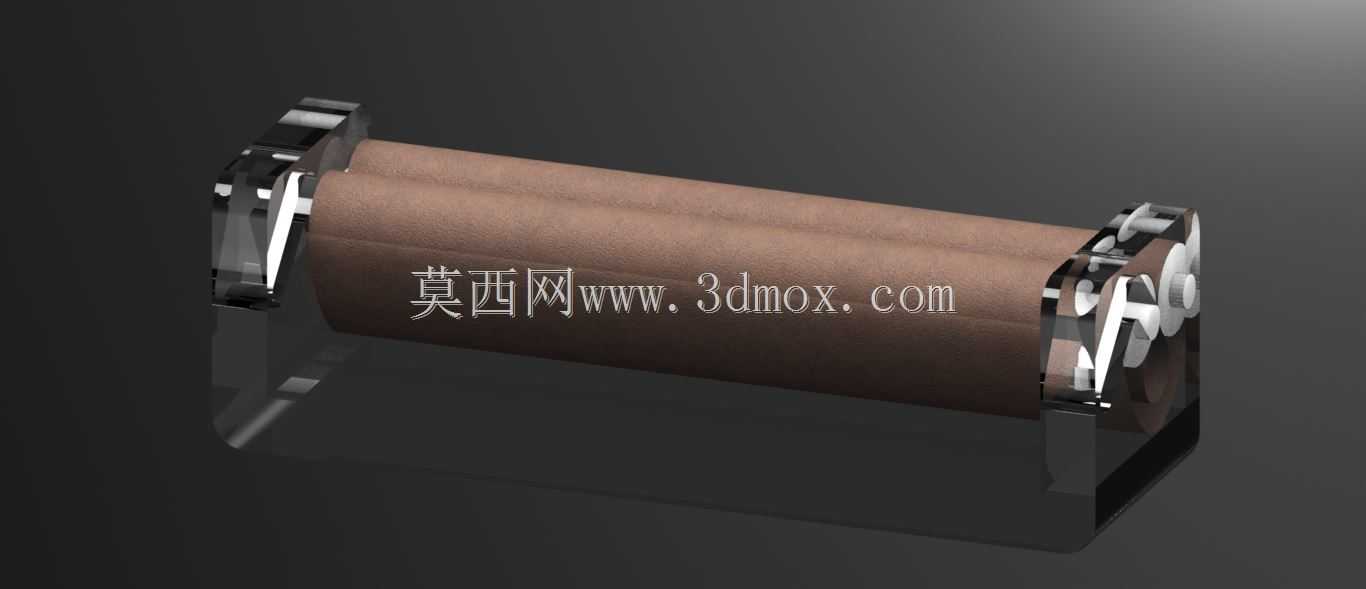

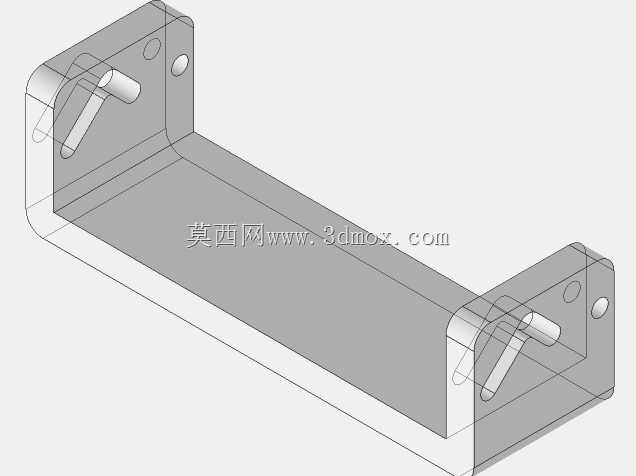

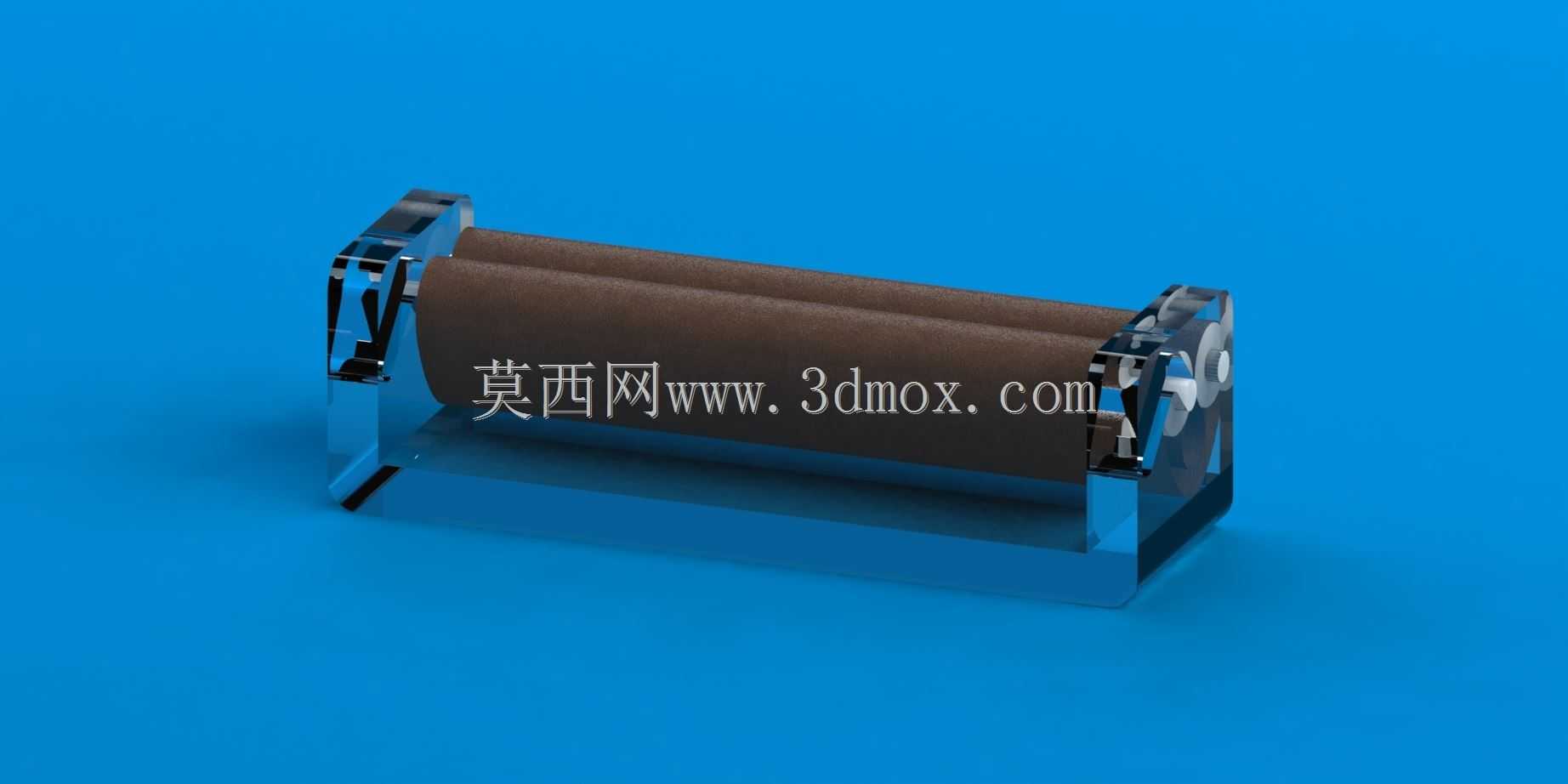

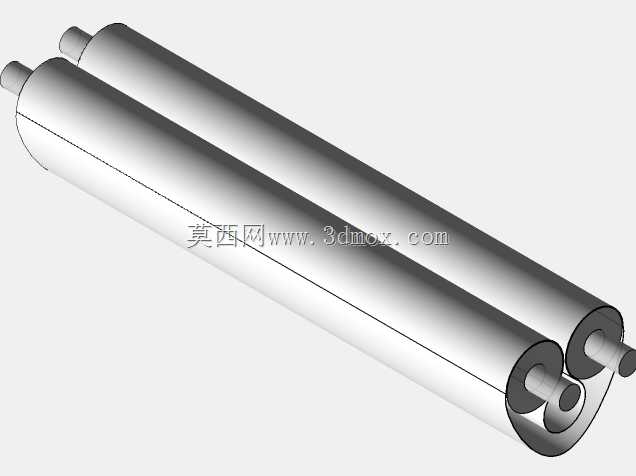

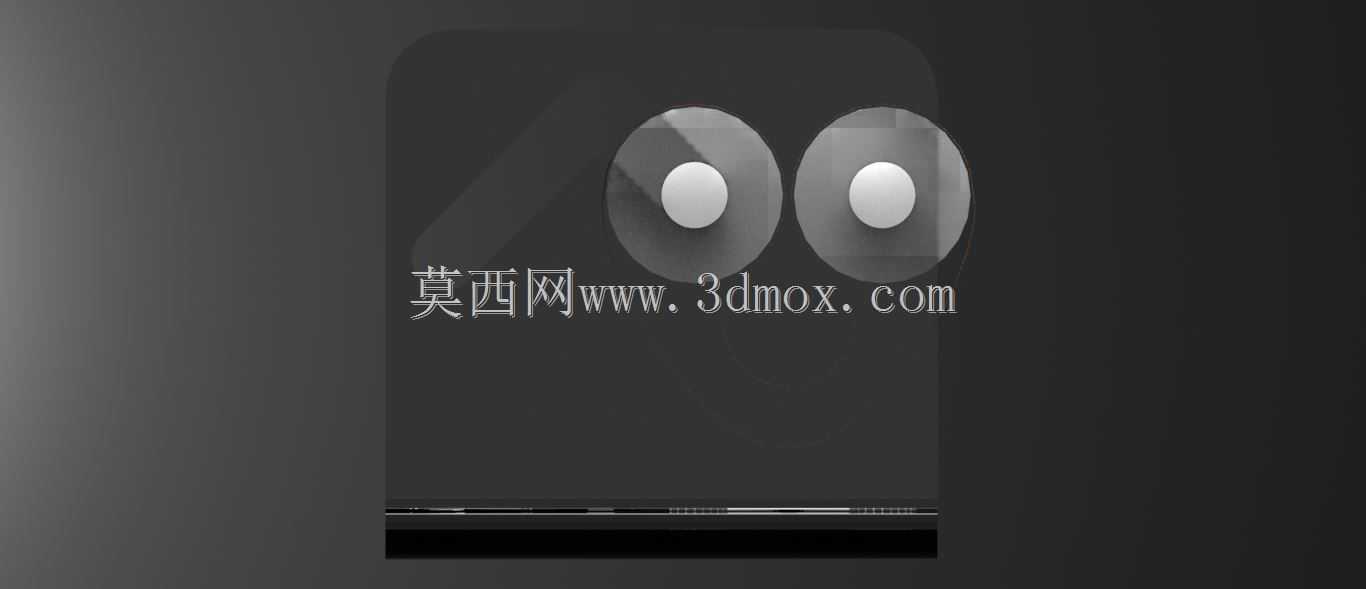

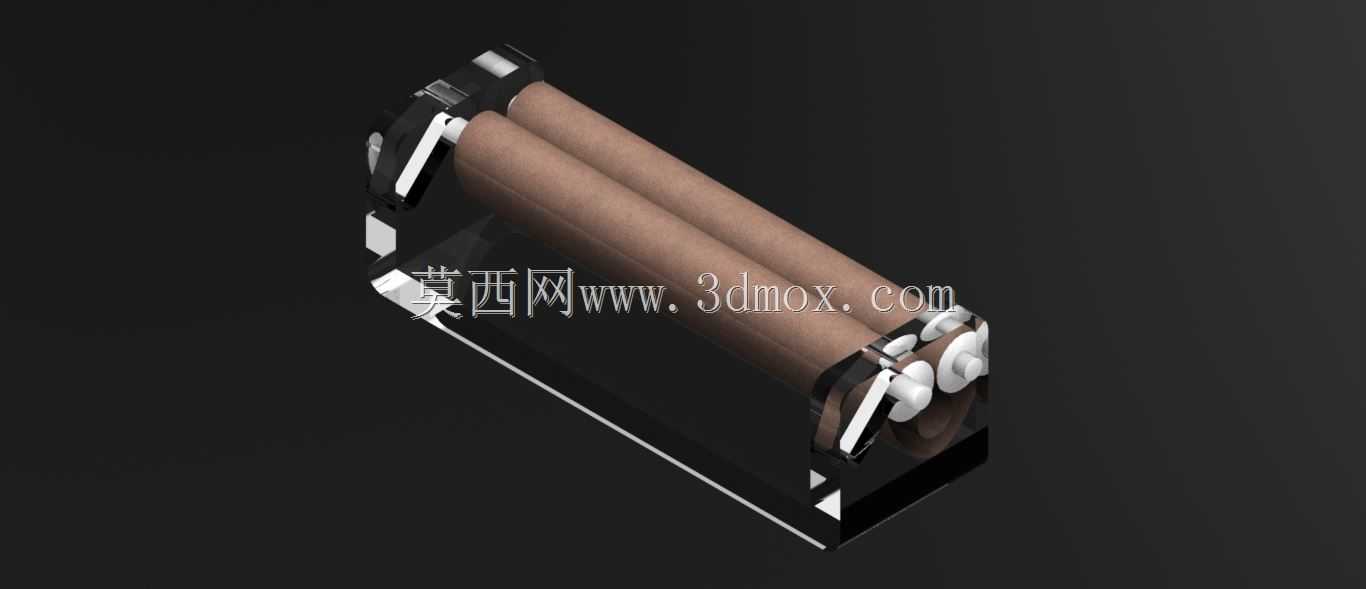

这款手动卷烟器主要面向个人日常手卷烟制作场景，适配有手卷烟需求、尚未熟练掌握纯手工卷制技巧的使用者，可在居家、户外休闲等非商用场景下完成烟支卷制作业，无需外接动力源，依靠手动操作即可完成整套卷制流程，相比纯手工卷制能大幅降低操作门槛，提升卷制后烟支的紧实度均匀度与成型规整度，避免手工卷制常见的烟丝散落、烟纸褶皱、烟支粗细不均等问题。设备整体采用卧式双滚轴布局，核心功能依托平行排布的两根滚轴完成烟丝输送与烟纸卷绕，滚轴表面做磨砂防滑处理，转动时可带动包覆在外侧的烟纸匀速收卷，同时将填入的烟丝均匀压实，最终形成粗细一致、紧实度适中的成品烟支。底座选用高透明亚克力材质，一方面具备足够的结构强度支撑滚轴组件的长期转动受力，不易出现形变偏移，保证两根滚轴的平行度始终处于合理公差范围内，避免转动卡滞；另一方面透明材质可让使用者直观观察内部烟丝填充状态，及时调整烟丝填充量，避免填充过多导致卷制后烟支过硬、填充过少导致烟支过松无法正常使用。两端的滚轴固定支架采用高密度塑料材质，通过销子完成滚轴与支架的铰接固定，销子与支架安装孔采用小间隙配合，既保证滚轴转动时的顺滑度，又不会出现径向窜动影响卷制精度。设计过程中充分考虑手动操作的人机工程需求，整体外形尺寸控制在单手握持可稳定操作的范围内，安装边界无外凸尖锐结构，放置在桌面时依靠亚克力底座的平整底面即可保持稳定，无需额外固定夹具，操作时仅需单手握持设备、另一只手转动滚轴即可完成作业。针对初期原型制作阶段的材料适配问题，设计中预留了滚轴外层包覆材料的替换空间，若缺乏专用防滑包覆材料，可选用皮革等柔性防滑材料替代，不会影响整体卷制功能的实现，整体结构无复杂传动部件，日常清理与维护十分便捷，滚轴间隙可通过两端支架的微调结构小幅调整，适配不同厚度的烟纸与不同类型的烟丝，满足使用者的个性化卷制需求。
