钢管框架式越野全地形车结构设计

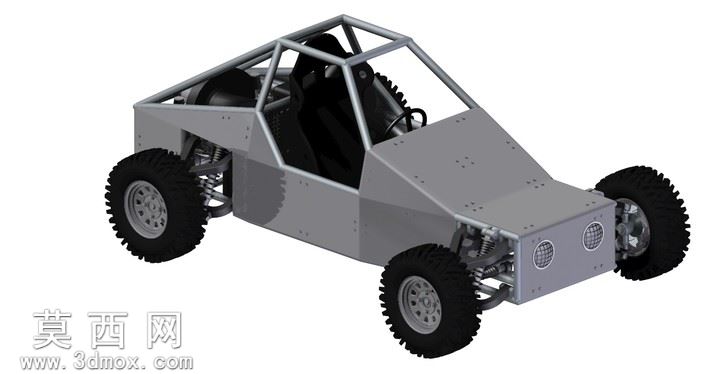

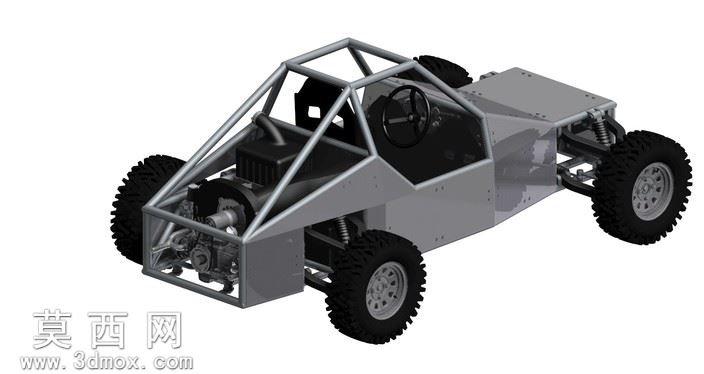

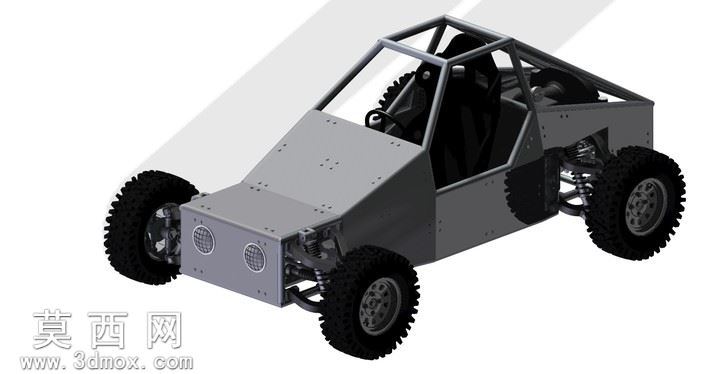

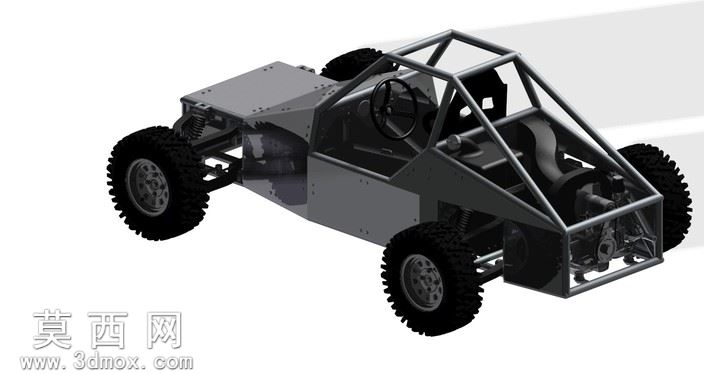

本作品为钢管桁架结构的越野全地形车三维建模成果，建模过程围绕越野场景的通过性、结构强度需求展开设计。建模阶段首先完成整车比例的基准搭建，以非承载式管架车身为核心结构，采用空间钢管桁架的布局形式，通过连续的弯折钢管拼接形成乘员舱防护框架，框架结构在驾驶位周边形成闭环受力结构，能够在越野工况下承受颠簸、侧倾带来的多向载荷，同时兼顾轻量化设计需求，减少不必要的冗余结构。车身覆盖件采用简化的金属板材造型，前部预留动力总成安装空间，侧面覆盖件做了倾斜切面设计，既可以减少越野行驶中飞溅的泥水侵入乘员舱，也能优化整车的视觉硬朗质感。行走系统部分，建模还原了大颗粒深花纹越野轮胎的胎面结构，搭配多辐式越野轮毂，悬架结构采用长行程独立悬架设计，清晰还原了减震器、摆臂、转向节的连接关系，保证车辆在起伏路面拥有足够的悬架行程，适配非铺装路面的行驶需求。内饰部分简化还原了赛车式方向盘、一体式桶型座椅的布局，符合越野车型的驾驶操控定位，转向机构的连接路径也在模型中做了清晰呈现，保证结构逻辑的合理性。材质渲染阶段，钢管框架采用哑光金属材质还原钢管的焊接质感，车身覆盖件赋予磨砂深灰金属漆材质，轮胎采用哑光黑色橡胶材质还原橡胶的粗糙质感，减震器部分做了亮面金属与橡胶的材质区分，轮毂采用银灰色金属材质模拟铝合金轮毂的视觉效果，整体渲染风格偏向写实的工业设计展示效果，清晰呈现整车的结构布局与设计细节。设计思路上优先保障越野场景的实用性，结构布局预留了充足的改装与动力安装空间，管架结构的受力路径经过优化，能够匹配大马力越野动力的载荷需求，长行程悬架与大尺寸越野轮胎的搭配，能够满足沙地、泥地、乱石路等多种复杂非铺装路面的通行需求，整车结构紧凑，轴距与轮距的比例经过调整，兼顾了行驶稳定性与狭窄地形的通过能力，模型完整还原了整车的装配关系，各部件的连接逻辑符合真实越野车辆的工程设计规范。
