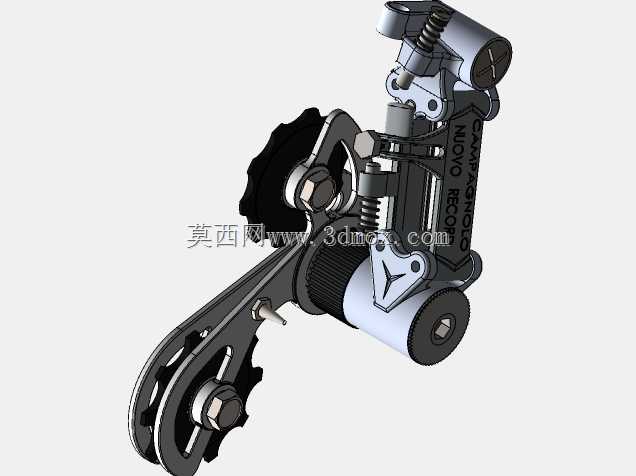

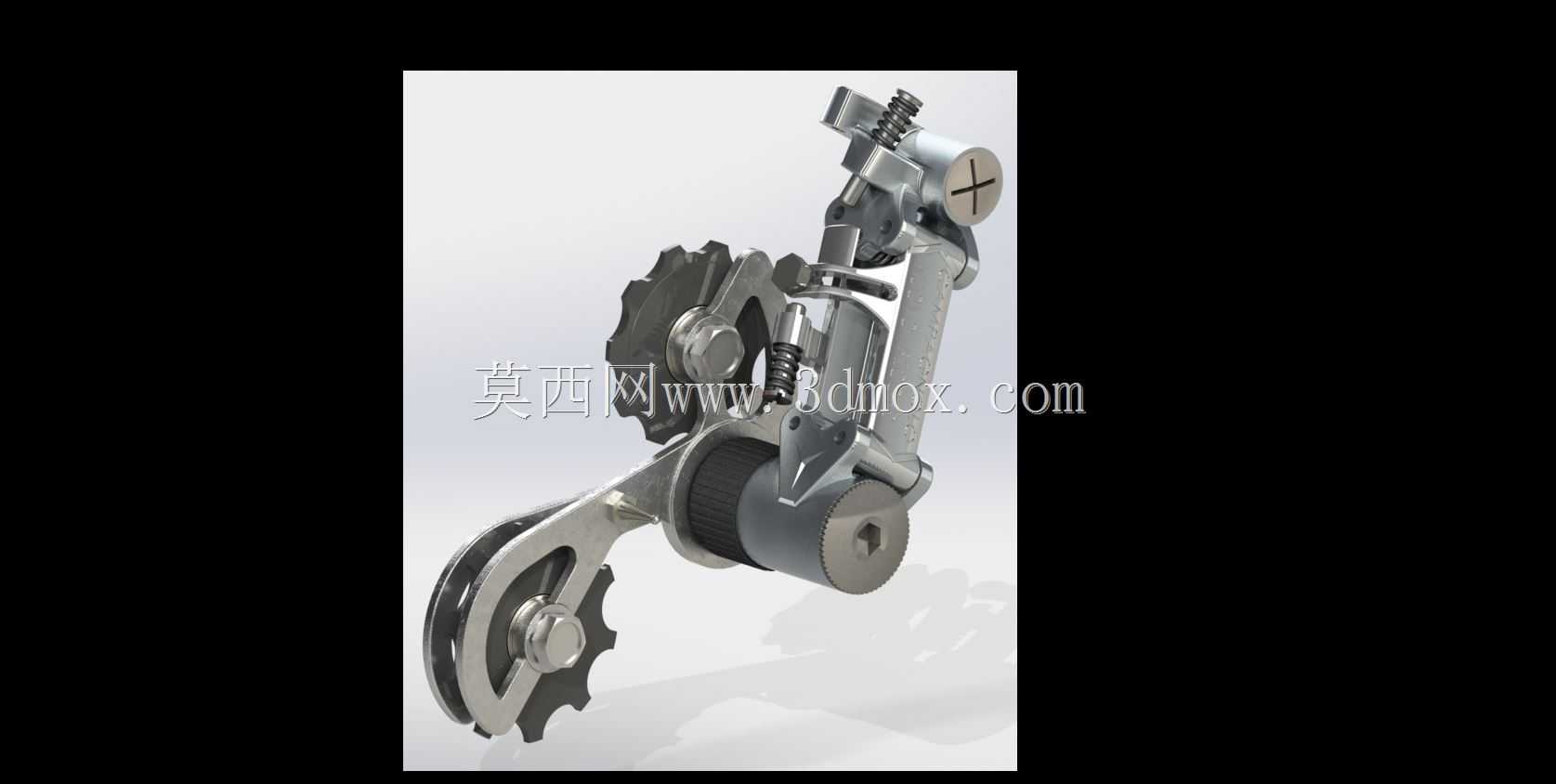

自行车后拨链变速传动机构设计

该结构为自行车后轮侧配套的拨链式变速执行部件，主要应用于山地车、公路车等多速骑行装备的传动系统中，安装于车架后叉尾钩位置，是骑行过程中实现齿比切换的核心执行单元。在实际骑行场景里，该部件承接变速线的拉力输入，通过引导链条在不同齿数的飞轮片之间切换位置，改变传动系统的齿比搭配，让骑行者可以根据坡道坡度、路面阻力、骑行节奏的变化调整踩踏发力的负荷，既可以在爬坡时切换到低齿比降低踩踏力度，避免腿部肌肉过度负荷，也能在平直铺装路面切换到高齿比提升滑行与踩踏的行进效率，适配通勤代步、户外越野、竞速骑行等多元的使用场景。从功能特性来看，该部件采用平行四边形连杆作为核心位移结构，搭配上下两组导轮组成的导链臂，上导轮负责精准对齐目标飞轮片的齿位，下导轮负责张紧链条，抵消不同齿比下链条的长度差，避免链条松弛脱落；结构中集成的扭力弹簧为连杆复位提供持续的回弹力，保证变速动作完成后结构可以稳定保持在对应档位，不会因为路面颠簸出现档位偏移、跳齿的问题。设计过程中，首先围绕车架尾钩的通用安装基准确定了主体安装孔位的位置与尺寸，保证部件可以适配绝大多数标准规格的自行车车架；其次对平行四边形连杆的摆动行程做了精准计算，让导链臂的横向移动行程可以完全覆盖配套飞轮组的所有齿片宽度，不会出现变速不到位或者超程碰撞飞轮的问题；导轮的齿形设计匹配通用自行车链条的节距，保证链条与导轮啮合顺畅，降低传动过程中的摩擦噪音与磨损速率。外形方面整体采用紧凑的悬臂式布局，主体结构向车架外侧的突出量控制在安全范围内，避免骑行过程中部件剐蹭路面障碍物或者骑行者的裤脚；安装边界上，上部的安装座与车架尾钩贴合，固定螺栓的锁紧方向与尾钩安装面垂直，导链臂的摆动范围预留了足够的安全间隙，不会在最大摆动角度下与车架后叉、辐条发生运动干涉，下部张紧臂的摆动行程预留了足够余量，即便链条使用一段时间出现轻微拉长，也可以通过张紧结构自动补偿张紧力，维持传动系统的稳定运行。
