工业级G型C型紧固夹钳结构设计

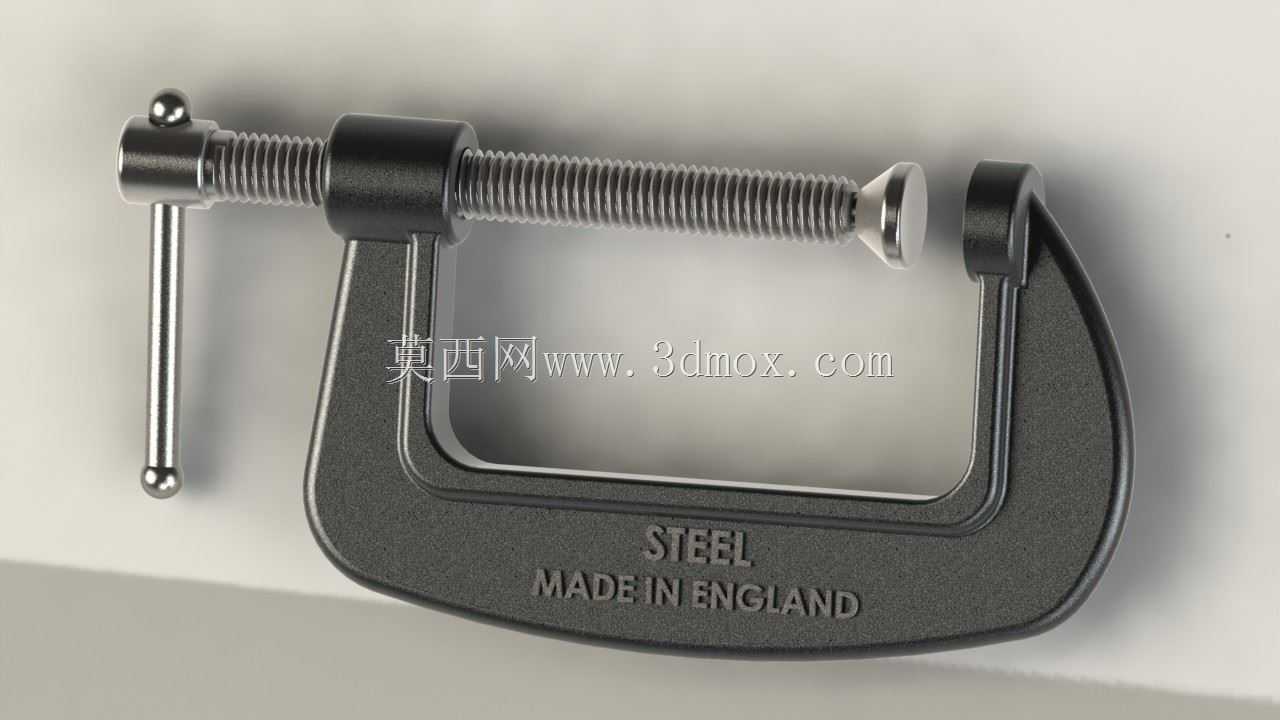

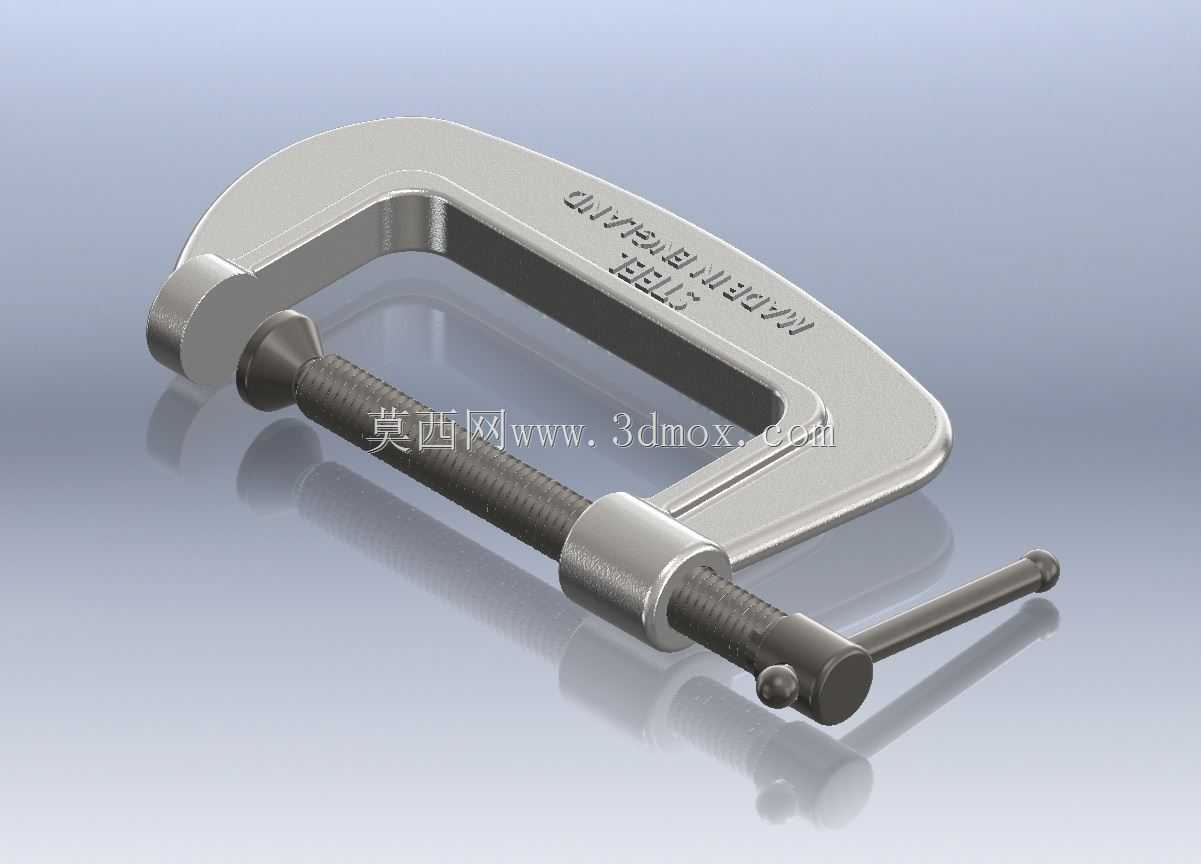

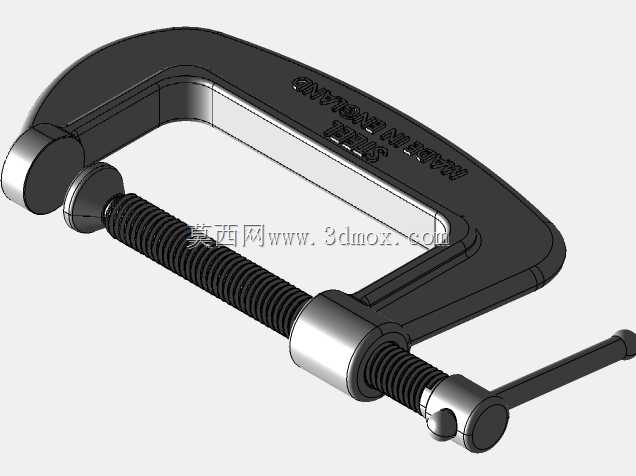

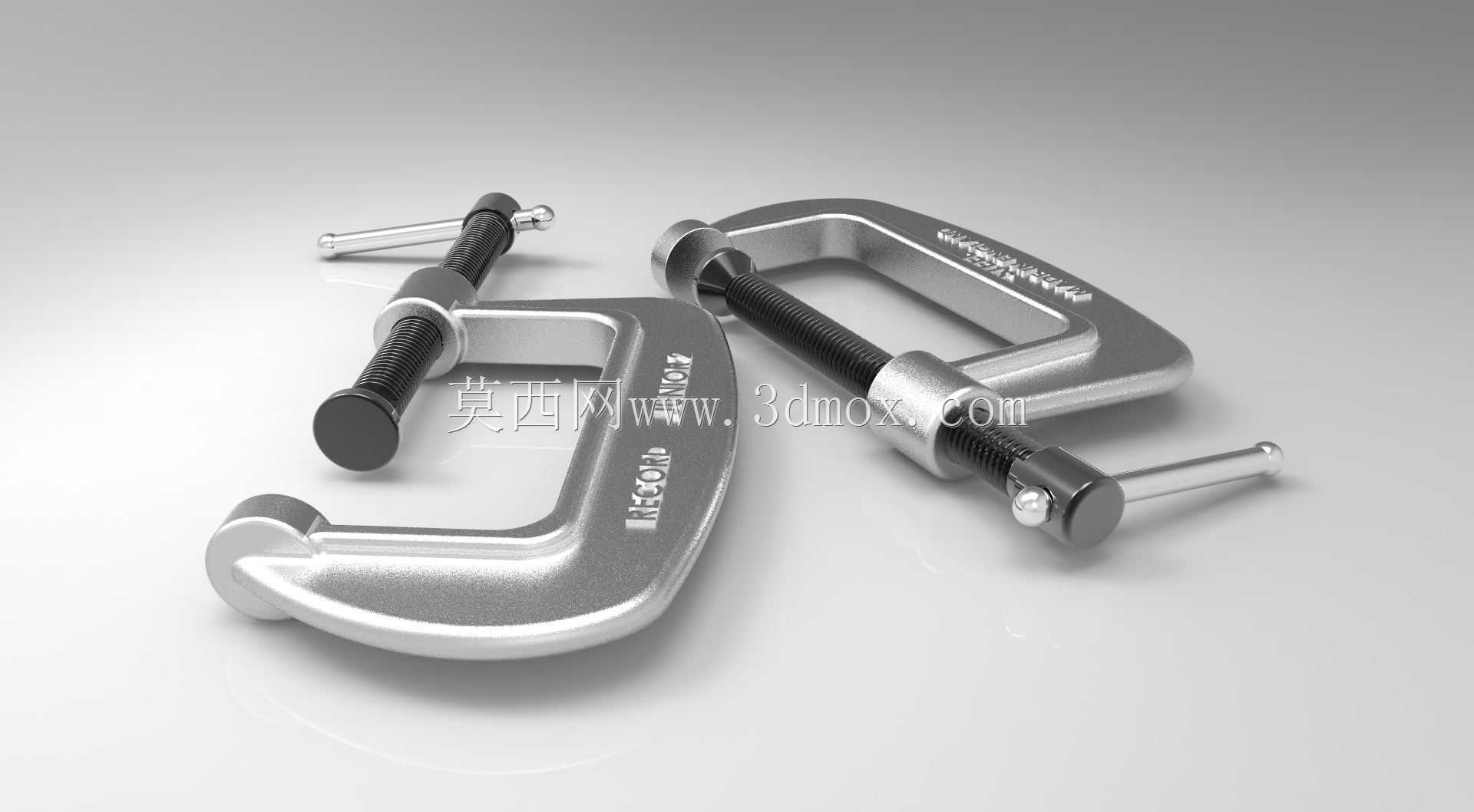

本次呈现的两款G型夹钳，是机械加工、木工制作、设备装配、工件粘接固定场景中极为常用的手动紧固工装，在单件小批量生产、现场维修、样件试制环节的使用频率极高，能够为各类待加工工件提供稳定的持续压紧力，避免加工过程中工件移位、晃动带来的精度偏差或安全隐患。从实际应用场景来看，这类夹钳可适配多类作业需求：在金属切削加工的临时装夹中，可配合工作台挡板固定异形薄壁工件，弥补平口钳夹持范围不足的缺陷；在木工拼板、胶粘作业中，可沿拼接缝均匀布置夹钳，提供持续恒定的压力保证粘接面紧密贴合，等待胶层固化全程无需人工持续施力；在焊接作业中，可快速定位拼接钢板的相对位置，减少焊接变形带来的尺寸偏差；在设备维修拆解环节，也可用来临时固定弹性零部件，方便拆装销钉、轴承等过盈配合件。从功能特性来看，两款夹钳均采用C型开放式框架结构，框架主体为高强度锻压金属材质，经过表面镀铬防锈处理，既保证了框架的结构刚性，在最大夹持行程下也不会出现框架张口变形的问题，同时光滑的镀层表面不易沾染焊渣、胶渍，日常清理维护十分便捷。夹钳的施压端采用T型转动手柄搭配梯形传动螺杆，梯形螺纹的自锁特性能够保证夹紧后不会因为作业振动出现松脱退牙的问题，螺杆端部配有可转动的压头，夹紧过程中压头与工件表面相对静止，不会刮伤工件表面，也能避免工件随螺杆转动发生位置偏移。从设计思路来看，两款夹钳做了差异化的尺寸覆盖，小规格夹钳的开口行程更短，适合狭小空间内的小零件紧固，整体重量轻便，单手即可完成夹紧操作；大规格夹钳的开口深度与行程更大，能够夹持厚度更高、尺寸更大的工件，框架截面做了加厚处理，可承受更大的拧紧力矩，提供更强的夹紧力。两款夹钳的安装边界均无额外突出结构，C型框架的平直背部可以靠在工作台面或定位挡块上，无需额外安装固定结构，放置到作业位置即可直接使用，螺杆的行程预留了15%的冗余量，即使工件尺寸存在小幅公差波动，也能顺利完成夹紧操作，不需要额外加装垫块。手柄的握持长度经过人体工学优化，拧紧时手掌受力均匀，长时间作业也不会出现明显的硌手不适感，压头端面做了防滑网纹处理，接触光滑工件表面时也不会出现打滑移位的问题，整体结构没有易损的复杂零部件，日常仅需定期在螺杆螺纹处涂抹润滑脂，即可保证长期顺畅使用。
