紧凑型行星齿轮减速传动装置结构设计

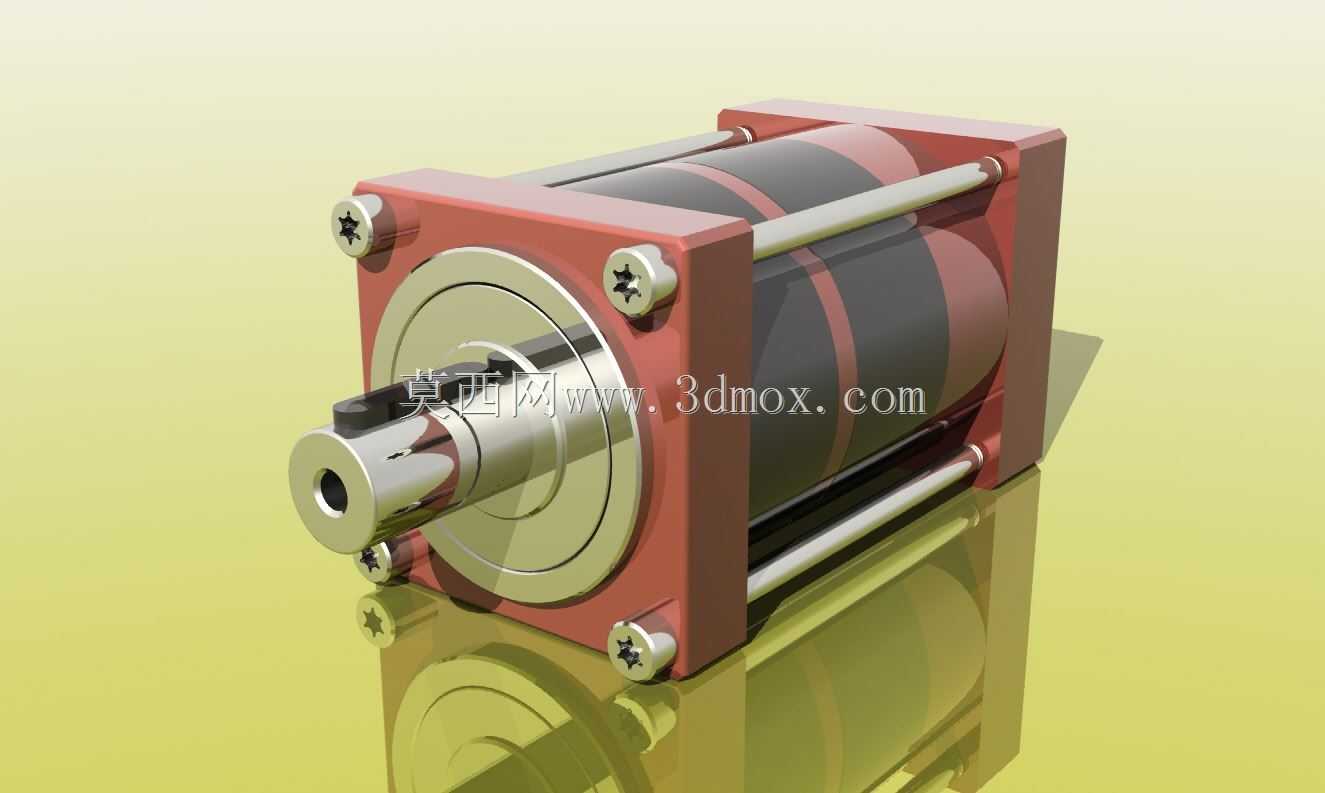

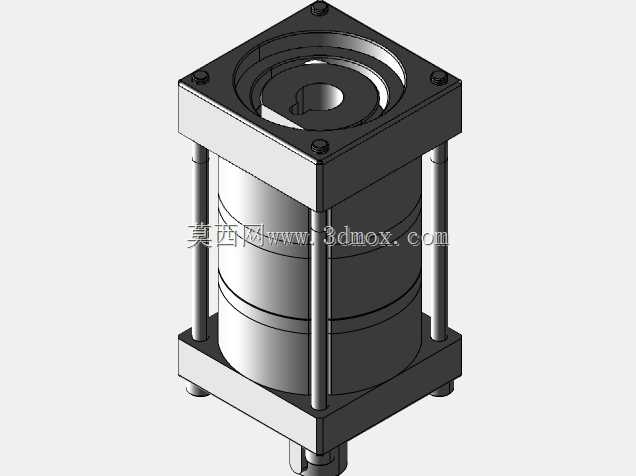

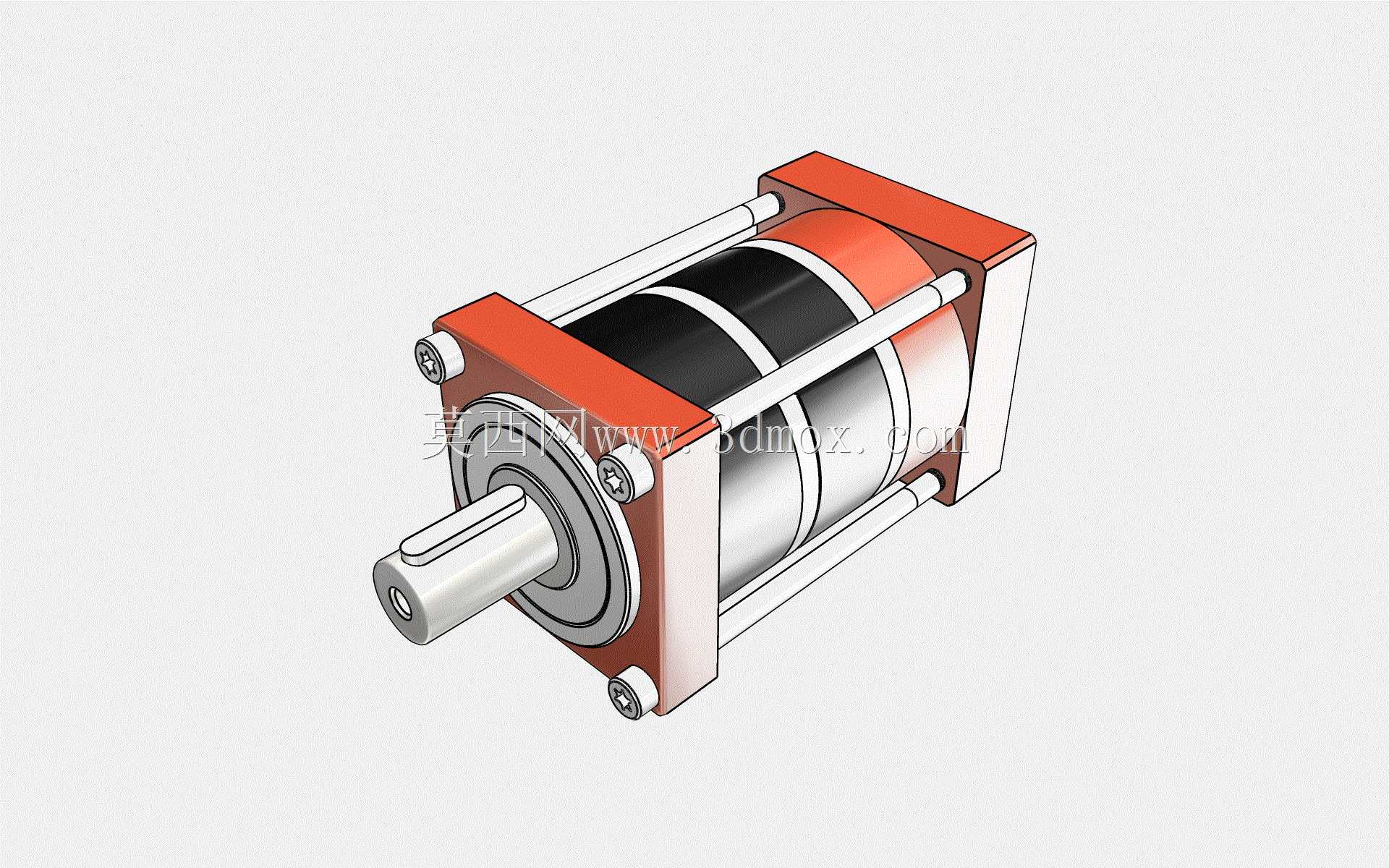

这款齿轮箱是面向中小功率传动场景设计的行星式减速传动部件，核心应用场景覆盖轻工自动化生产线输送模组、小型伺服执行机构、精密检测设备转台驱动、包装机械送料辊组传动、小型农用机具动力输出端等对传动精度、安装空间有双重要求的领域，能够在紧凑安装空间内实现稳定的转速匹配与扭矩放大，满足不同工况下的动力传递需求。从实际用途来看，该装置可直接对接伺服电机、步进电机等高速低扭矩动力源，通过内部多级行星轮系的啮合传动，将动力源的高转速降低至执行端所需的工作转速，同时按传动比成比例放大输出扭矩，解决动力源输出特性与执行端负载需求不匹配的问题，避免动力源长期处于过载工况，有效延长整套驱动系统的使用寿命。在功能特性设计上，该齿轮箱采用方形端盖配合拉杆锁紧的壳体结构，输入端与输出端采用同轴布局，既保证了传动链的同轴度精度，又简化了安装对接的定位流程；输出轴采用带键槽的实心轴结构，可通过键连接、抱紧连接等多种方式与负载端对接，适配不同的安装连接需求；壳体边角处预留的沉头安装孔，可直接通过螺栓将齿轮箱固定在设备安装面板上，无需额外设计转接支架，降低整机的装配复杂度。设计思路上，这款齿轮箱优先平衡了传动刚性与结构紧凑性的需求，内部轮系采用行星传动架构，相比传统平行轴减速结构，在相同传动比与输出扭矩要求下，体积可缩小40%以上，重量降低30%左右，非常适合安装空间受限的小型自动化设备；壳体采用高强度铝合金材质，既保证了支撑刚性，又控制了整体重量，同时具备良好的散热性能，可在连续运转工况下快速导出轮系啮合产生的热量，避免内部润滑脂高温失效。从安装边界来看，该齿轮箱整体外形为规则方形结构，输出轴伸出端长度、轴径、安装孔位间距均按照通用小型伺服电机安装尺寸规范设计，可直接适配40、60系列标准伺服电机的安装法兰，输入端对接孔深度与轴径公差严格控制，保证动力对接时无偏心、无旷量；输出端轴伸长度预留了足够的连接空间，可适配同步轮、联轴器、齿轮等多种传动连接件，安装时仅需保证输入输出端的同轴度误差在允许范围内，即可实现长期稳定运转，无需复杂的调试流程。
