多规格电脑机箱PCI-E扩展挡板支架结构

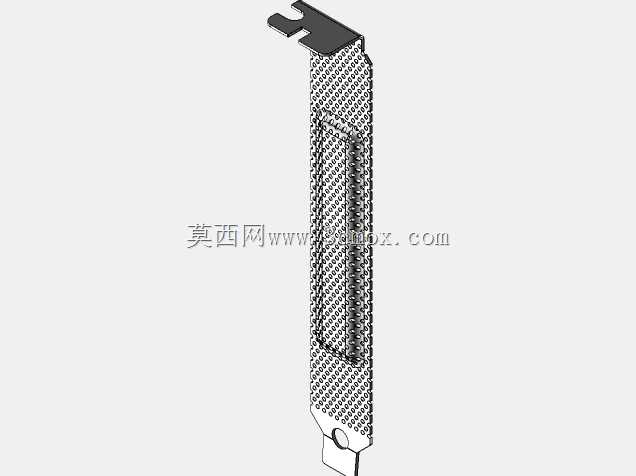

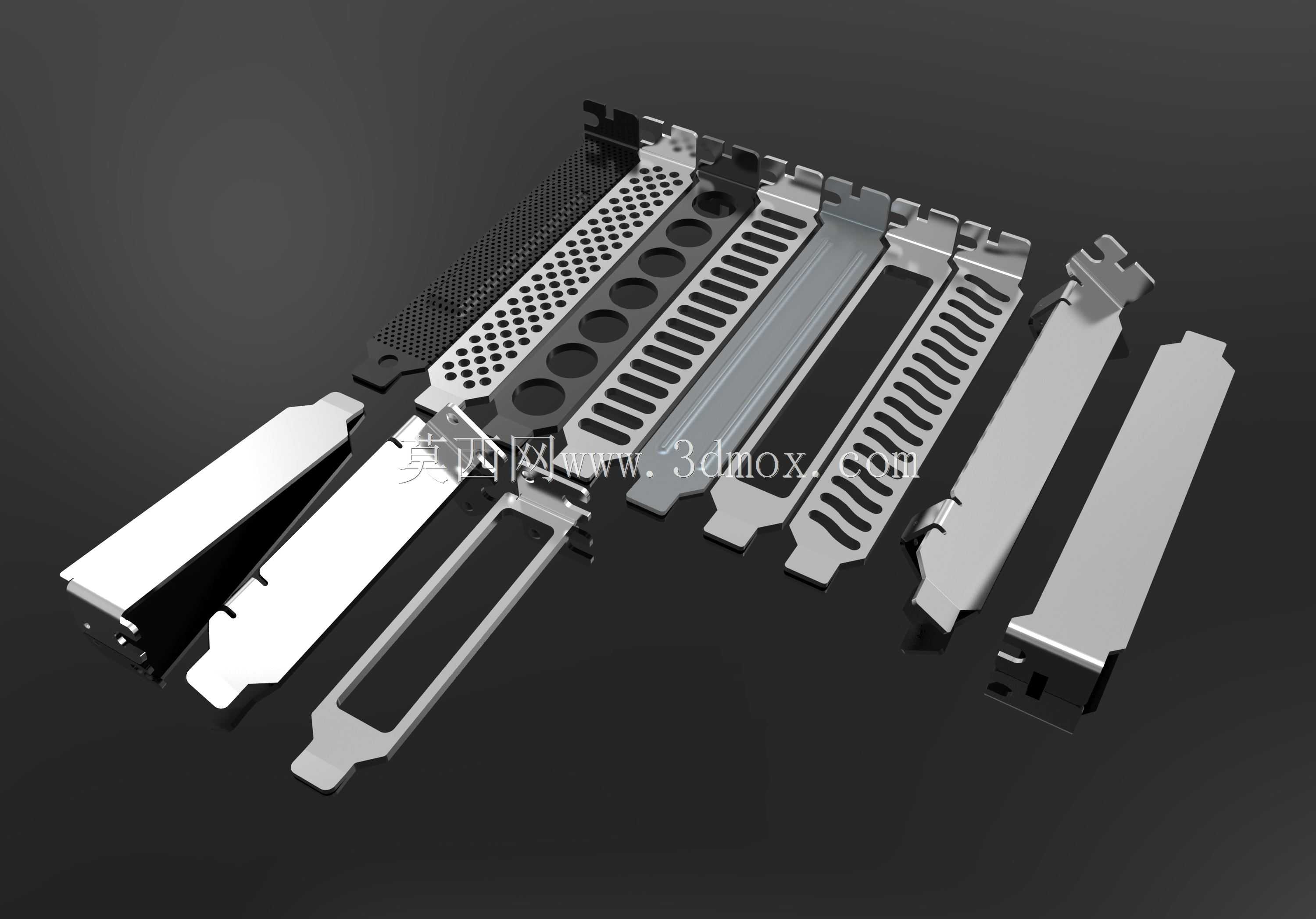

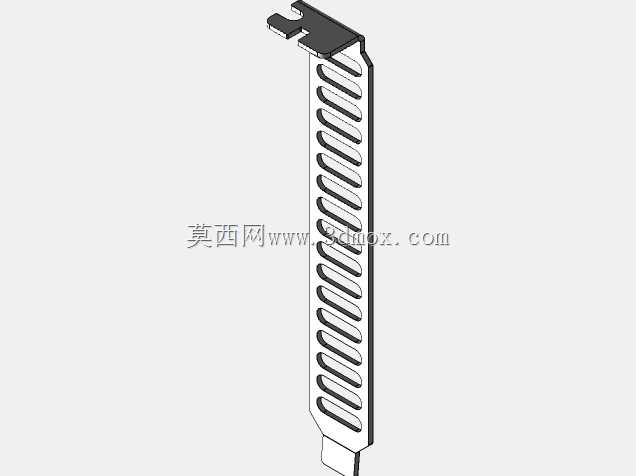

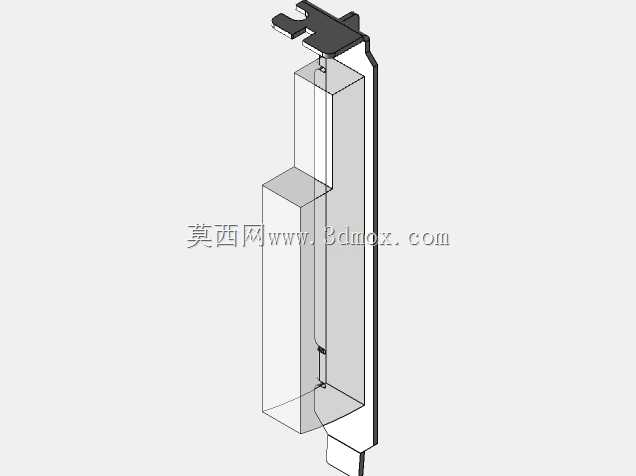

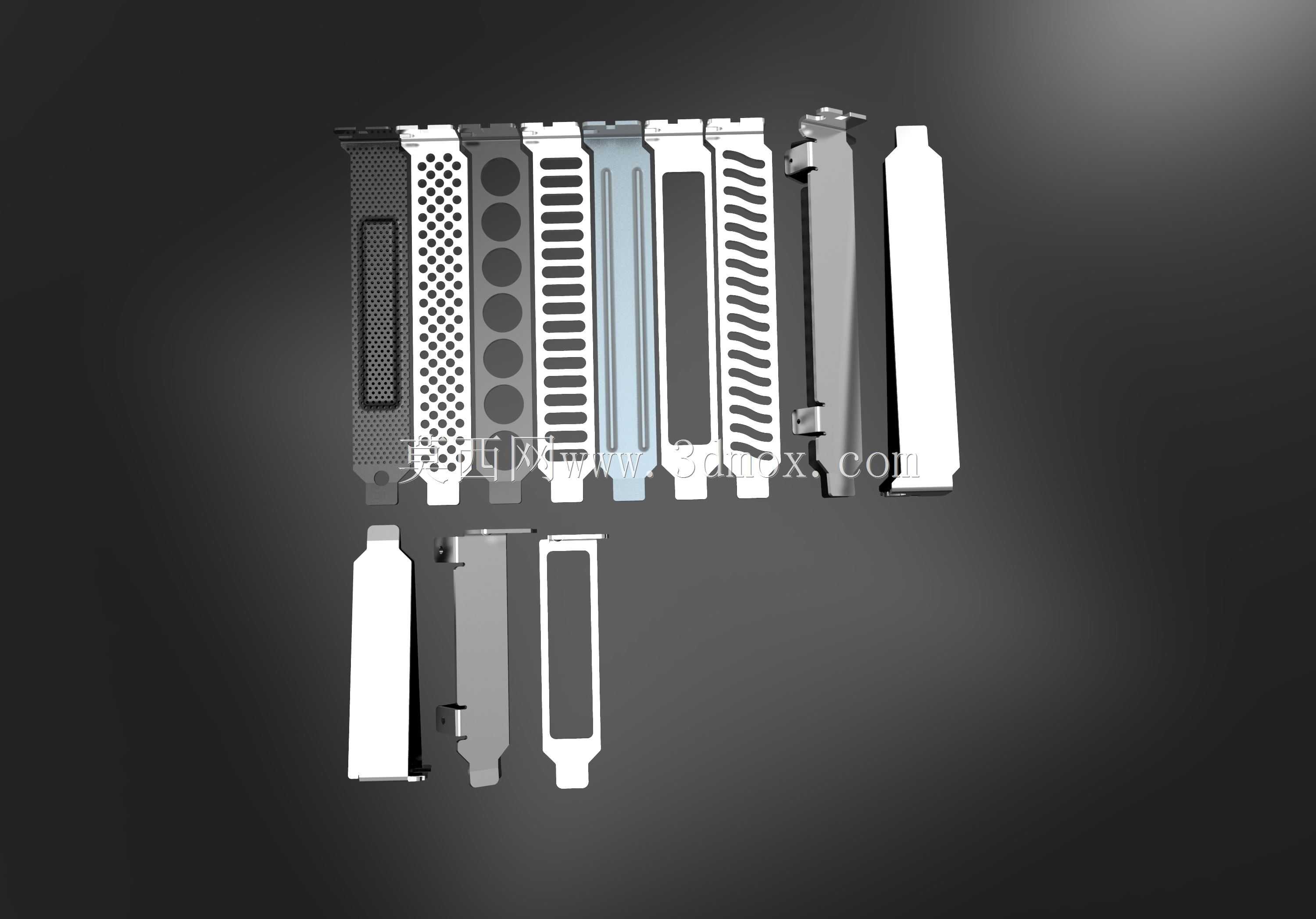

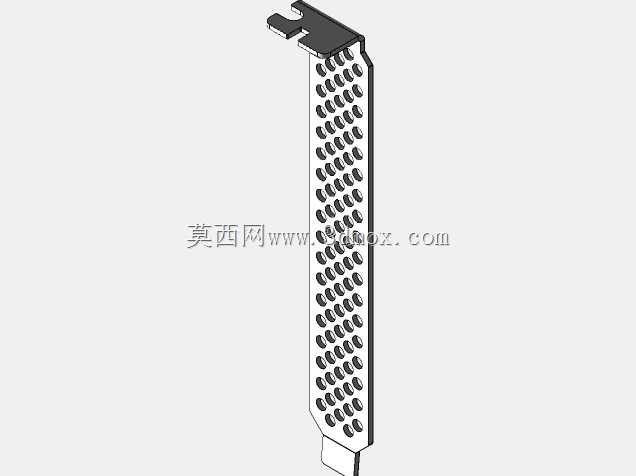

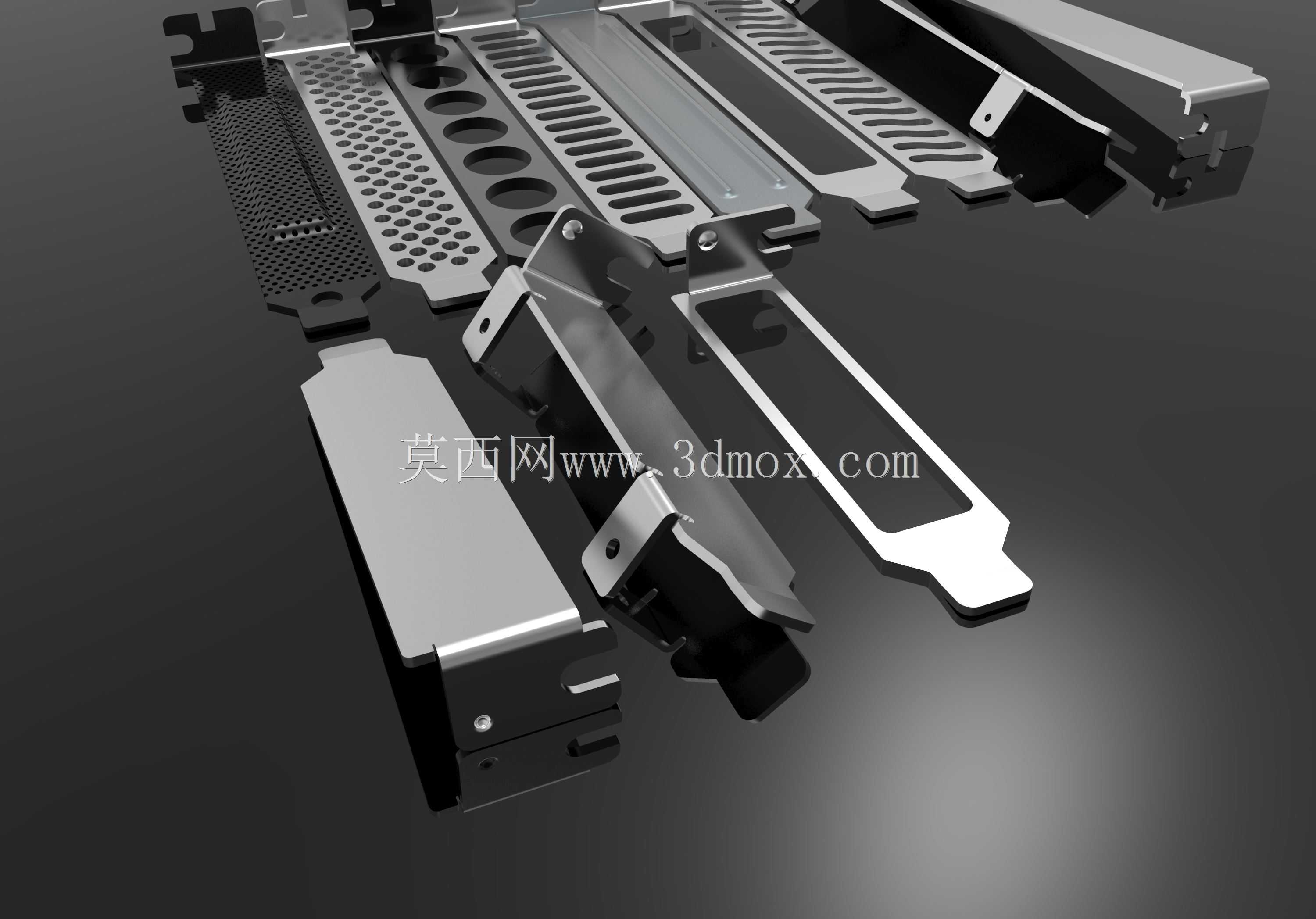

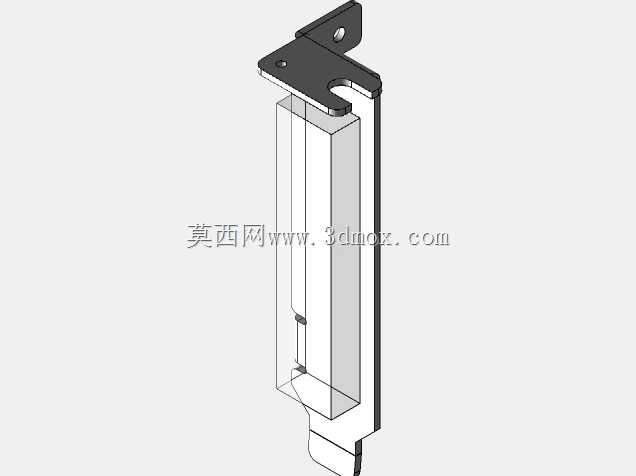

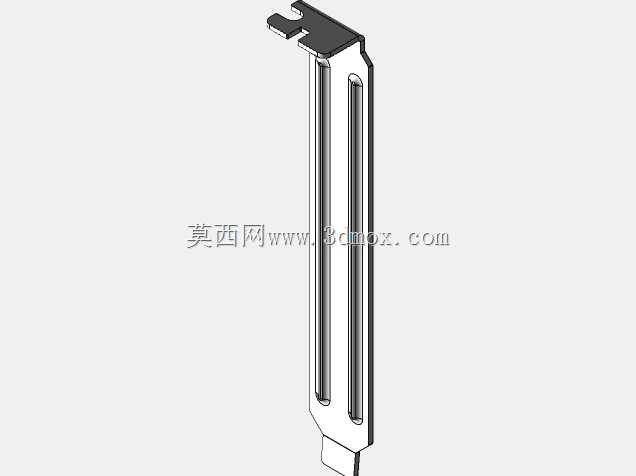

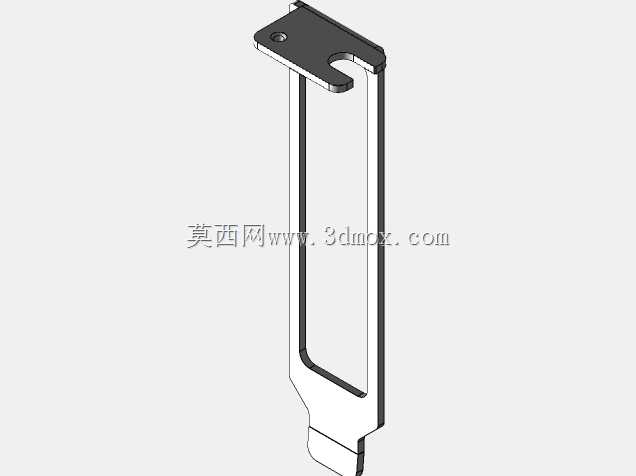

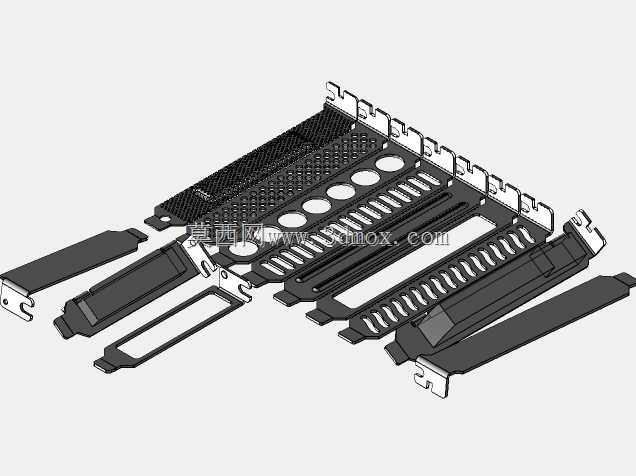

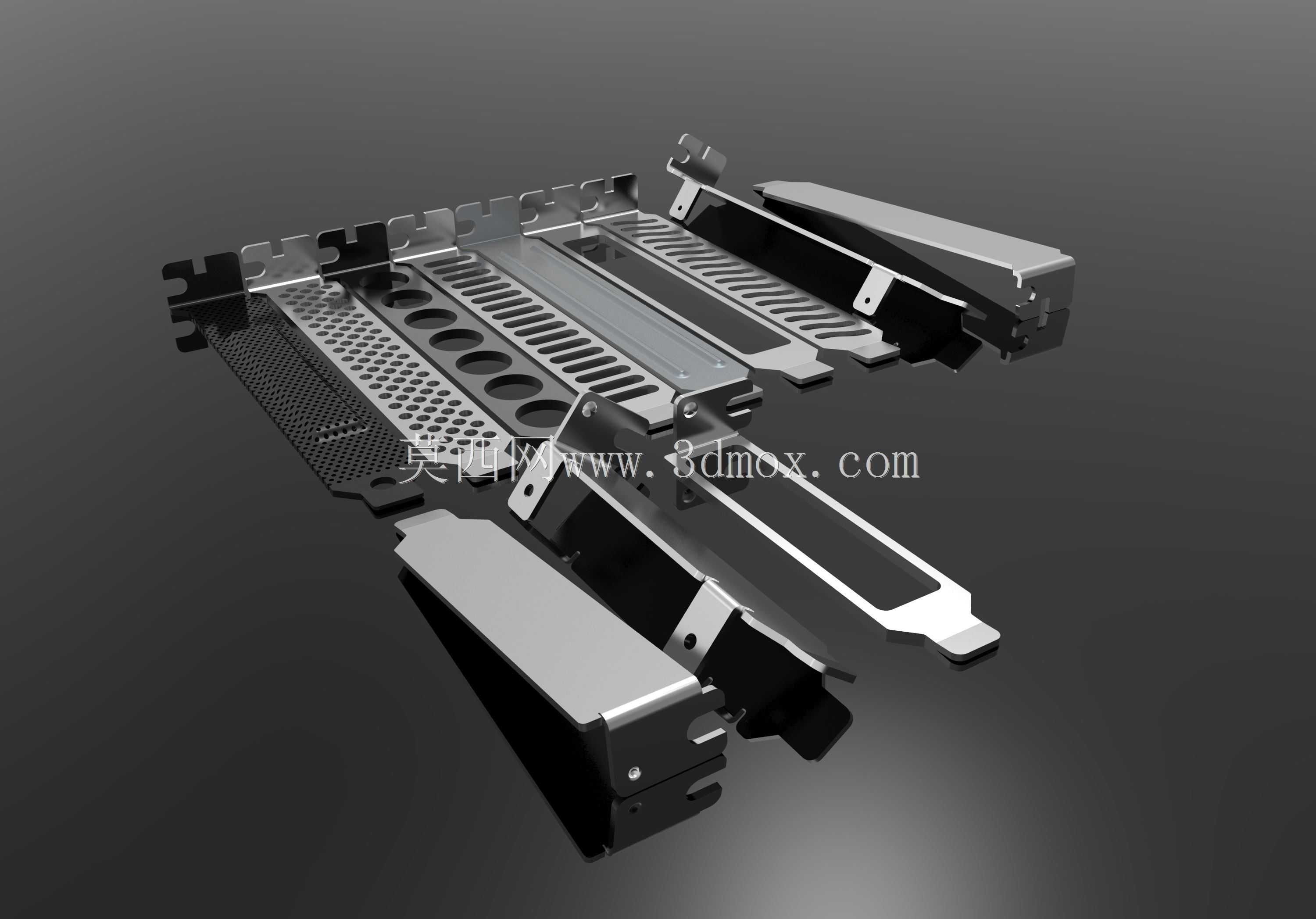

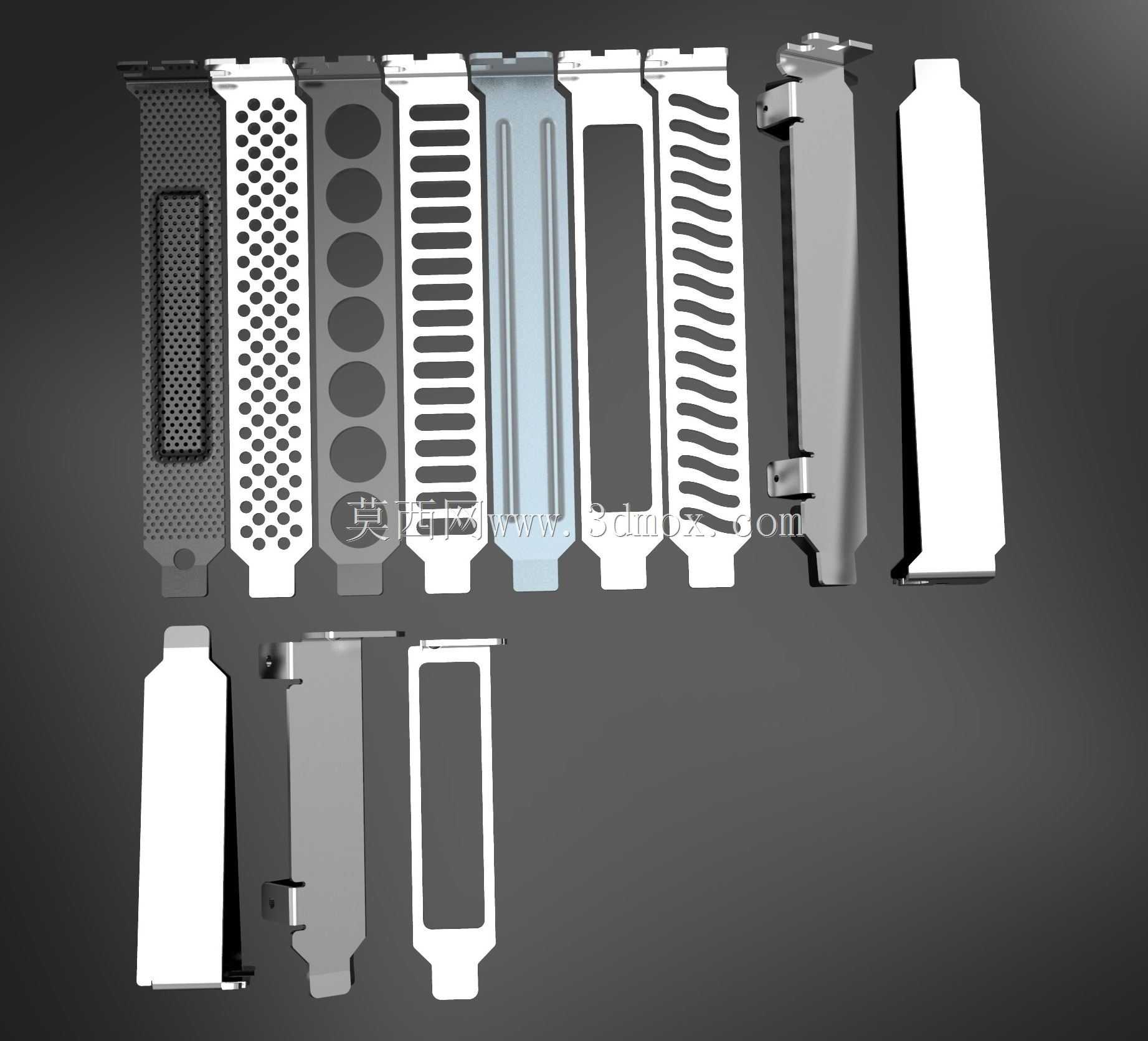

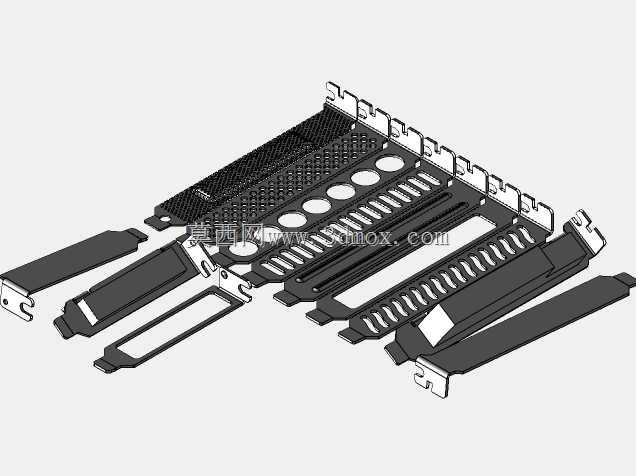

在台式计算机硬件组装、工控机设备集成以及服务器硬件配置场景中，PCI-E扩展槽位的挡板是极易被忽略但不可或缺的结构配件，这类支架主要承担机箱槽位封闭、电磁屏蔽、辅助固定扩展卡、规整机箱内部风道的核心作用，同时也能避免灰尘、异物从空置槽位进入机箱内部，降低硬件积灰引发的接触不良、散热受阻等故障概率。本次设计的多规格PCIE支架，覆盖了全高、半高不同安装尺寸需求，同时针对不同通风需求、扩展卡安装场景做了差异化的结构设计，能够适配标准ATX、MATX、ITX等各类遵循Intel图形卡规范的机箱槽位安装要求。从实际功能特性来看，不同开孔样式的挡板对应不同的使用场景：密集圆孔开孔款适配高功耗独立显卡、采集卡等发热量大的扩展卡安装位，能够在遮挡槽位的同时保障通风散热效率，避免热量在槽位处淤积；长条形格栅开孔款兼顾通风与电磁屏蔽性能，适合普通扩展卡、网卡等设备的槽位使用；实心无孔款则用于长期空置的扩展槽位，能够最大化实现电磁屏蔽与防尘效果，减少机箱内部电磁辐射外泄，同时阻挡外部灰尘、虫蚁进入机箱内部；波浪形开孔款则针对特殊风道设计的机箱做了适配，能够引导气流沿特定方向流动，优化机箱内部散热风道的走向。从设计思路层面，所有支架均严格遵循PCI Express X16连接器的安装边界规范，全高款支架的安装孔位、折弯尺寸完全匹配标准机箱扩展槽的固定点位，安装时无需额外打磨或修改，直接通过机箱自带的固定螺丝即可完成锁紧；半高款支架则针对2U半高机箱、小尺寸ITX机箱的槽位尺寸做了适配，能够满足紧凑型设备的安装需求。支架的主体折弯结构做了加强筋处理，避免长期使用后出现弯折变形，边缘位置做了钝化收边处理，安装过程中不会划伤安装人员的手部，也不会割伤扩展卡的PCB板或连接线材。安装边界上，所有支架的插接端尺寸完全匹配机箱扩展槽的开口宽度，安装后与机箱侧板保持齐平，不会出现凸起或凹陷的情况，固定耳的位置与机箱螺丝柱完全对位，锁紧后不会出现松动、晃动的问题，同时支架与扩展卡挡板的贴合面平整，能够保证扩展卡安装后接地良好，提升设备运行的电磁稳定性。不同表面处理的支架还能适配不同外观风格的机箱，无论是商务办公用的黑色哑光机箱，还是侧透电竞机箱，都能找到匹配外观的挡板配件，满足不同场景的装机需求。
