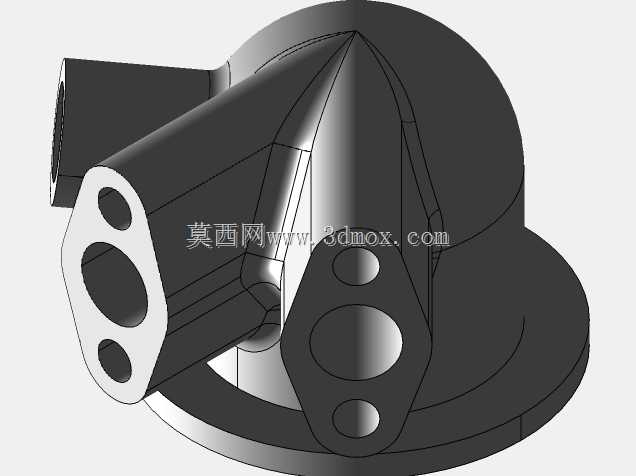

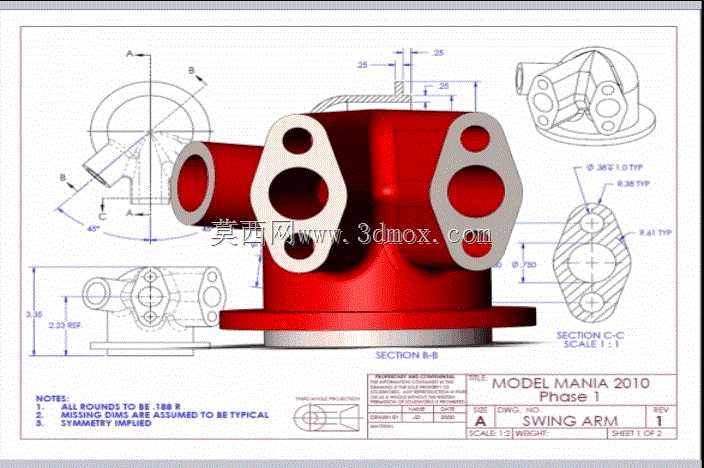

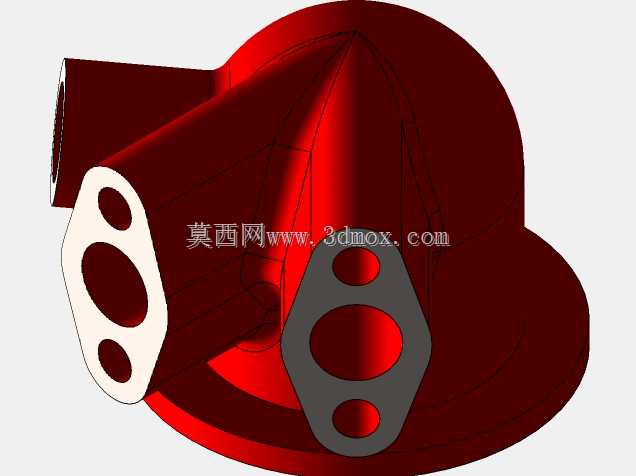

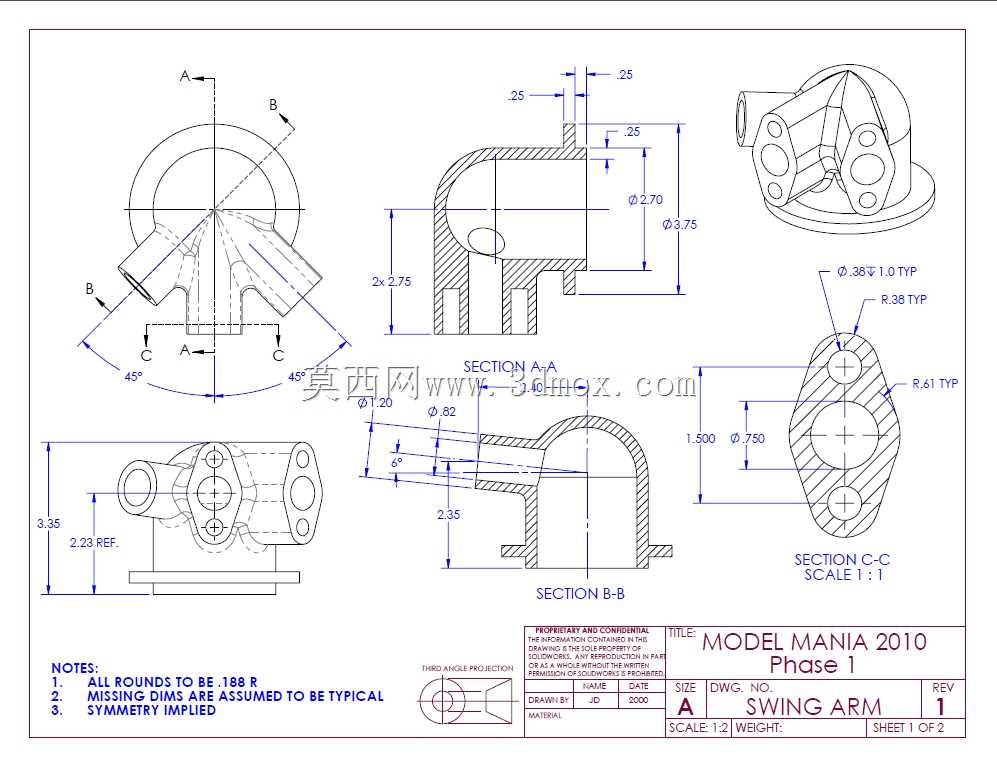

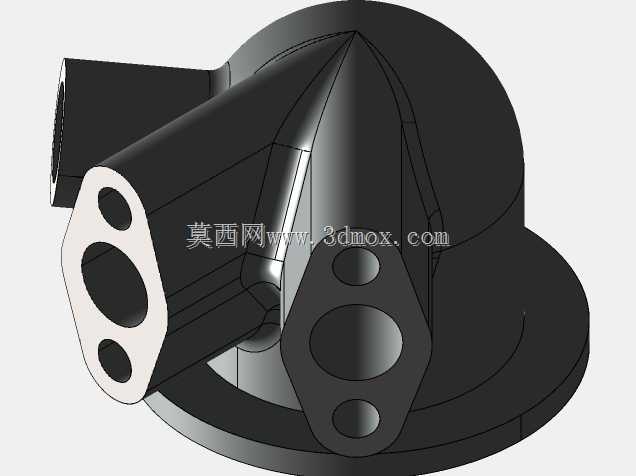

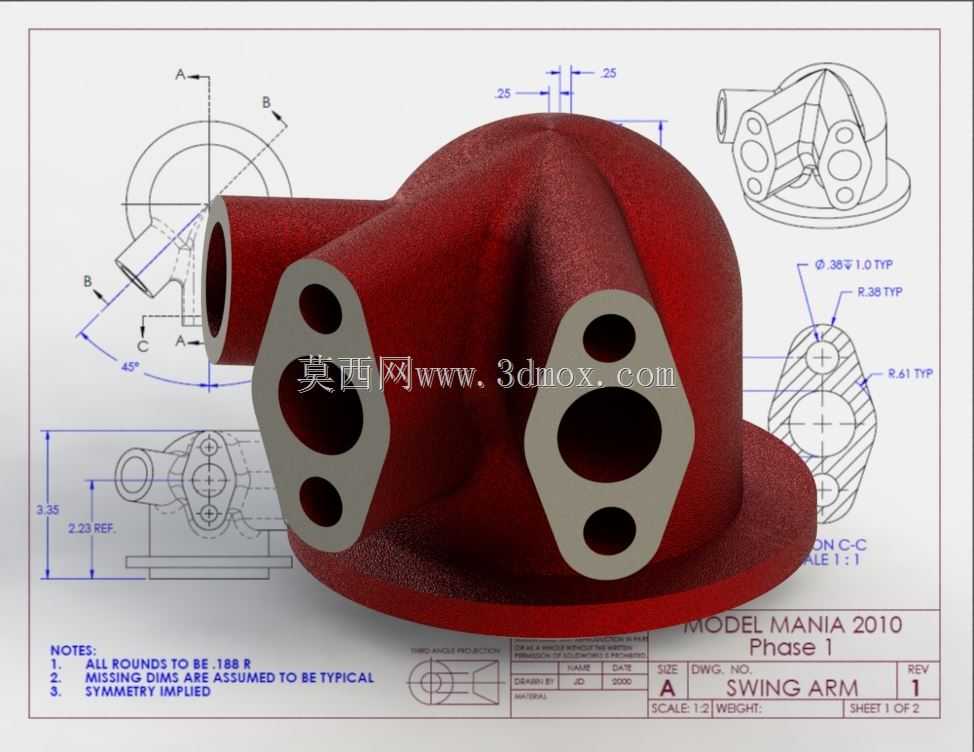

多通径铸造摇臂壳体结构三维数模

该零件为多通径铸造摇臂壳体类构件，主要应用于流体管路分流集成、小型动力传输摇臂机构的核心承载场景，常见于小型内燃机组配气端、工业流体控制管路汇流节点、轻型工程机械执行端连接部位，承担多方向管路对接、结构载荷传递、内部流道导向的核心作用。从功能特性来看，该构件采用一体化铸造成型结构，底部设置带安装基准的法兰盘结构，可通过圆周均布的连接点位实现与基座或对接部件的稳固装配，安装面经过精加工处理，能够保证装配后的形位公差满足密封与定位要求，避免工作过程中出现松动、泄漏或位置偏移问题。构件主体为渐变式腔体结构，四个方向延伸出不同通径的对接端口，每个端口端面均设置多层连接孔位，可适配不同规格的外接管路或传动杆件，端口端面的密封面经过平面度处理，能够配合密封垫片实现高压工况下的流体密封，杜绝内部输送介质出现渗漏问题。从设计思路来看，该构件充分考虑了铸造工艺的成型特性，所有棱边均设置了符合工艺要求的铸造圆角，避免铸造过程中出现应力集中导致的冷隔、裂纹缺陷，同时也能降低后续机加工的工序难度；内部流道采用平滑过渡的曲面结构，能够减少流体在腔体内部的流动阻力，降低介质输送过程中的压力损失，同时避免流道死角造成的介质残留或淤积问题。构件的对称结构设计也兼顾了加工与装配的便利性，部分特征采用对称布局，可减少加工过程中的工装调整次数，提升批量生产的加工效率。从外形尺寸与安装边界来看，该构件整体轮廓紧凑，各延伸端口的角度经过精准计算，相邻端口之间预留了足够的扳手操作空间，能够满足现场装配时的紧固件操作需求，底部法兰的安装孔位间距符合通用管路对接的标准尺寸，可直接适配同规格的标准法兰连接件，无需额外制作过渡转接件；各端口的伸出长度经过优化，既保证了对接时的连接强度，也避免了过长的伸出端造成的结构冗余，整体重量控制合理，能够在满足结构强度与功能要求的前提下，降低构件自身重量，减少安装基座的承载负担。构件的壁厚采用均匀化设计，既保证了腔体能够承受额定的工作压力，也避免了壁厚不均导致的铸造缩孔缺陷，提升了零件的成品率与长期工作的结构可靠性。
