车载集成式超低音功放组合壳体结构

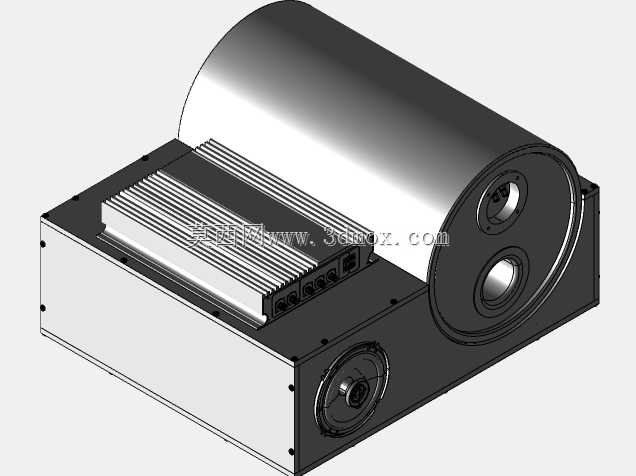

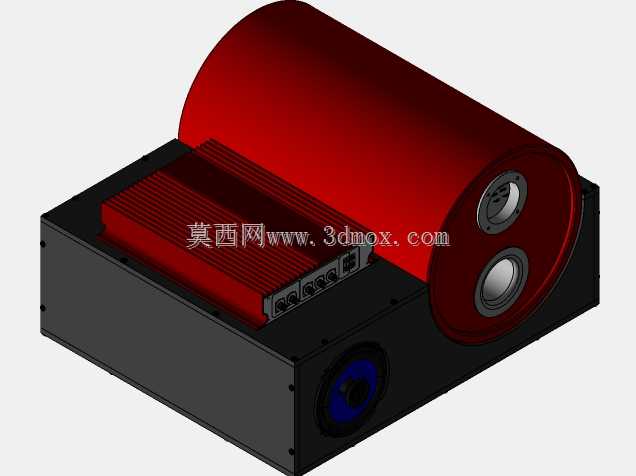

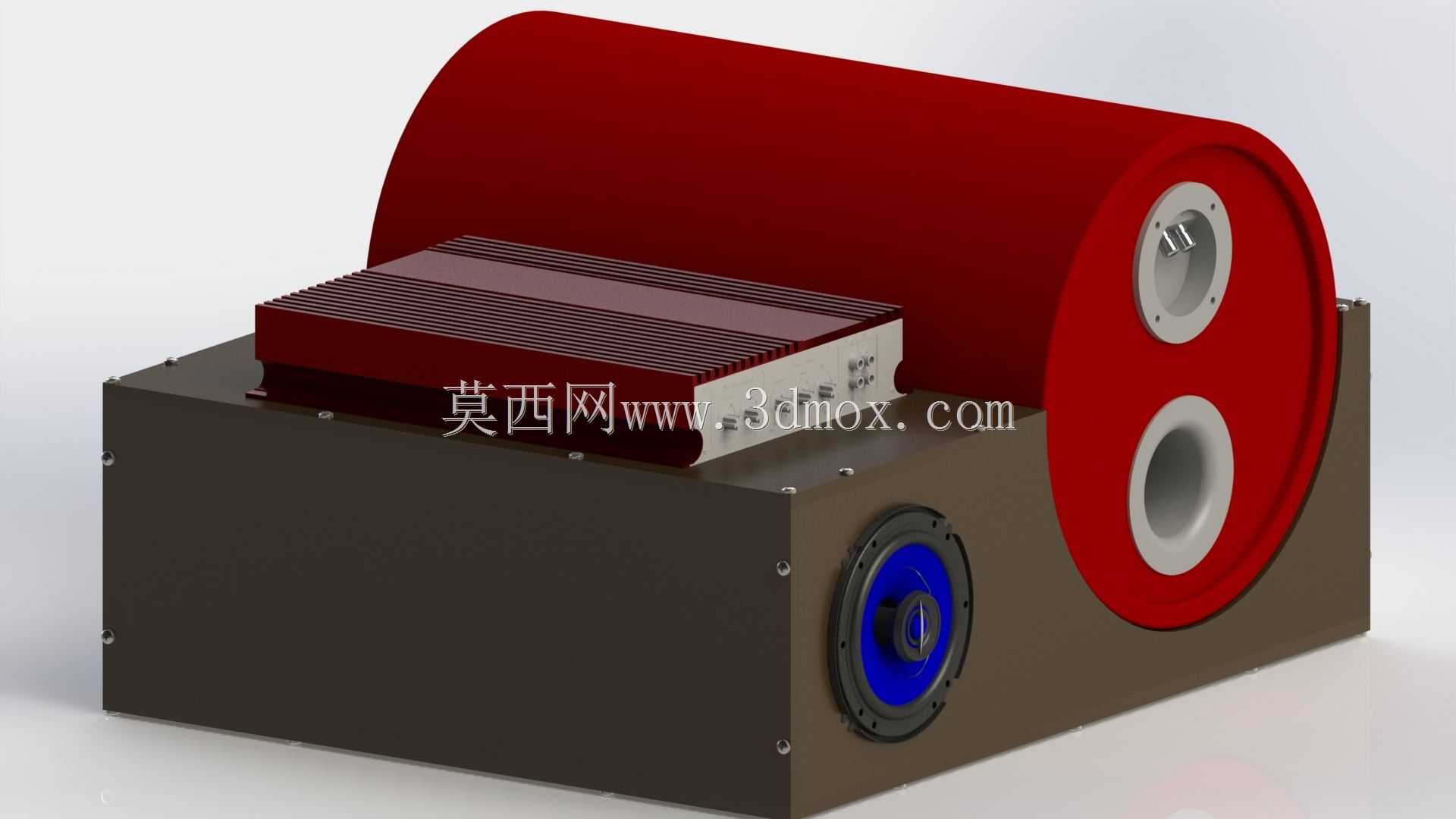

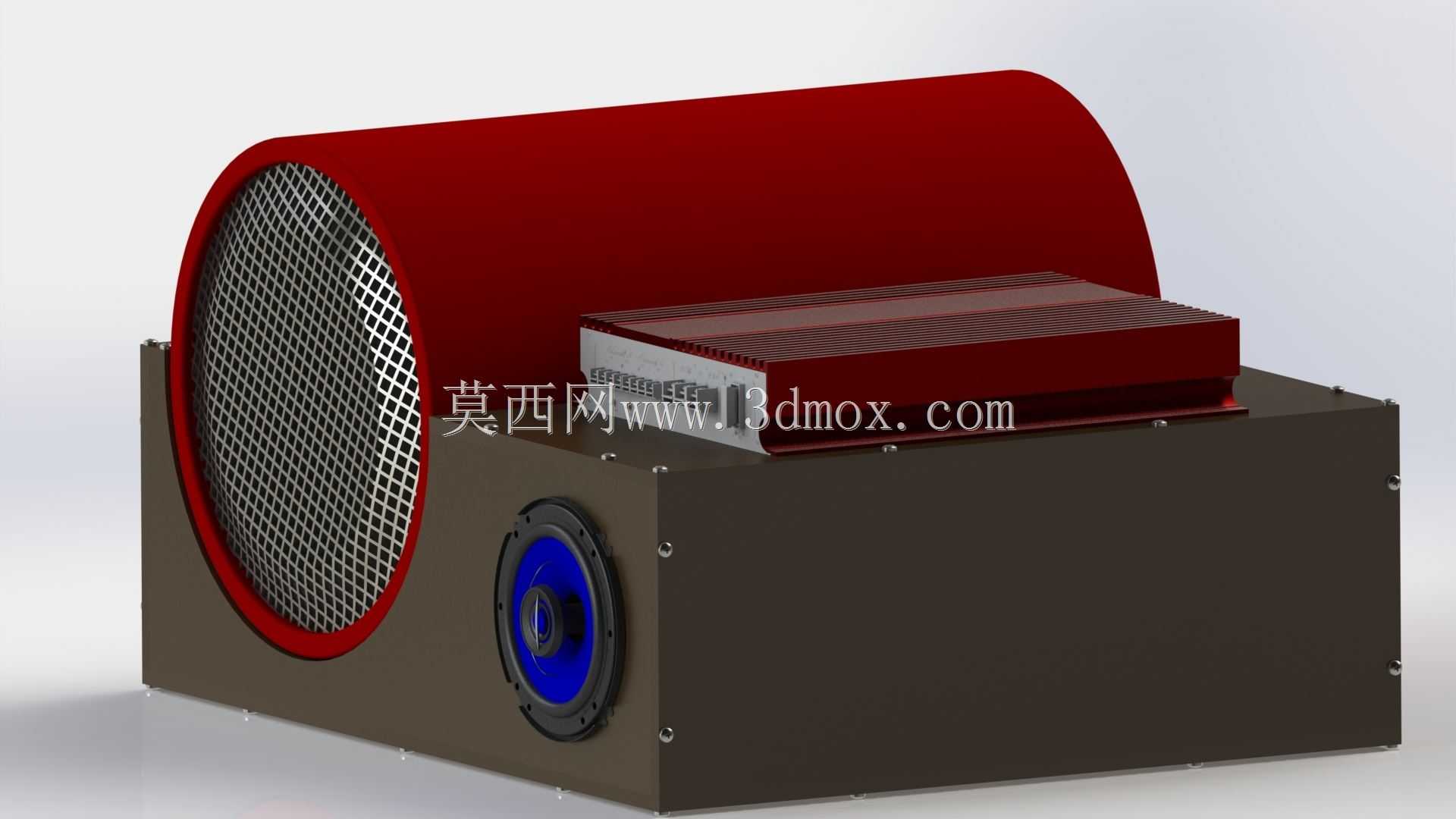

该结构主要面向车载影音改装场景，适配乘用车后备箱或座舱内空余空间的安装需求，核心用途是为超低音发声单元与配套功率放大模块提供一体化承载防护结构，解决车载环境下独立功放与低音单元分散安装占用空间大、走线杂乱、共振异响的常见问题。从功能特性来看，结构采用低音腔体与功放安装位一体化布局，下半部分为封闭的低音声腔结构，侧部预留全频辅助扬声器安装位，可实现低频下潜与中高频补声的声学配合，顶部设置独立的功放模块安装平面，预留螺丝固定孔位与走线避让槽，既能够保证功放模块与金属壳体的贴合散热，又能避免音频走线与腔体内部的声波产生干扰。设计思路上优先考虑车载安装的适配性，主腔体采用半圆弧顶加矩形底座的组合造型，圆弧顶结构能够在有限的安装空间内最大化低音腔体的容积，提升低频发声的顺性，减少驻波产生，同时圆弧曲面能够更好地分散车辆行驶过程中产生的振动应力，避免直角结构长期受振出现开裂问题；底座采用平直矩形结构，能够直接贴合车辆后备箱的平面地毯，无需额外制作转接安装支架，降低改装施工难度。外形尺寸方面，整体宽度控制在常规乘用车后备箱单侧轮拱间距范围内，高度不超过后备箱隔板的常规高度，安装边界上预留了侧部扬声器的突出避让空间，底部设置了防滑减震垫的安装槽位，顶部功放安装位的尺寸适配主流车载D类功放的外形规格，四周预留的固定孔位兼容不同孔距的功放产品，侧部的低音单元安装位采用沉台设计，安装扬声器网罩后不会突出主体结构，避免搬运安装过程中刮蹭车辆内饰。壳体的分件设计考虑了后期组装维护的便利性，腔体与功放安装板采用可拆卸螺丝连接，内部预留了分频器、接线端子的固定位置，走线孔位都设置了橡胶护圈结构，避免车辆行驶过程中线材晃动被金属锐边割破造成短路，整体结构既满足声学设计的密闭性要求，又兼顾车载环境下的抗振、散热、易安装的实际使用需求，能够直接用于车载影音系统的改装升级，也可作为小型桌面影音系统的承载结构使用。
