创意波瓣结构组合式齿轮传动构件

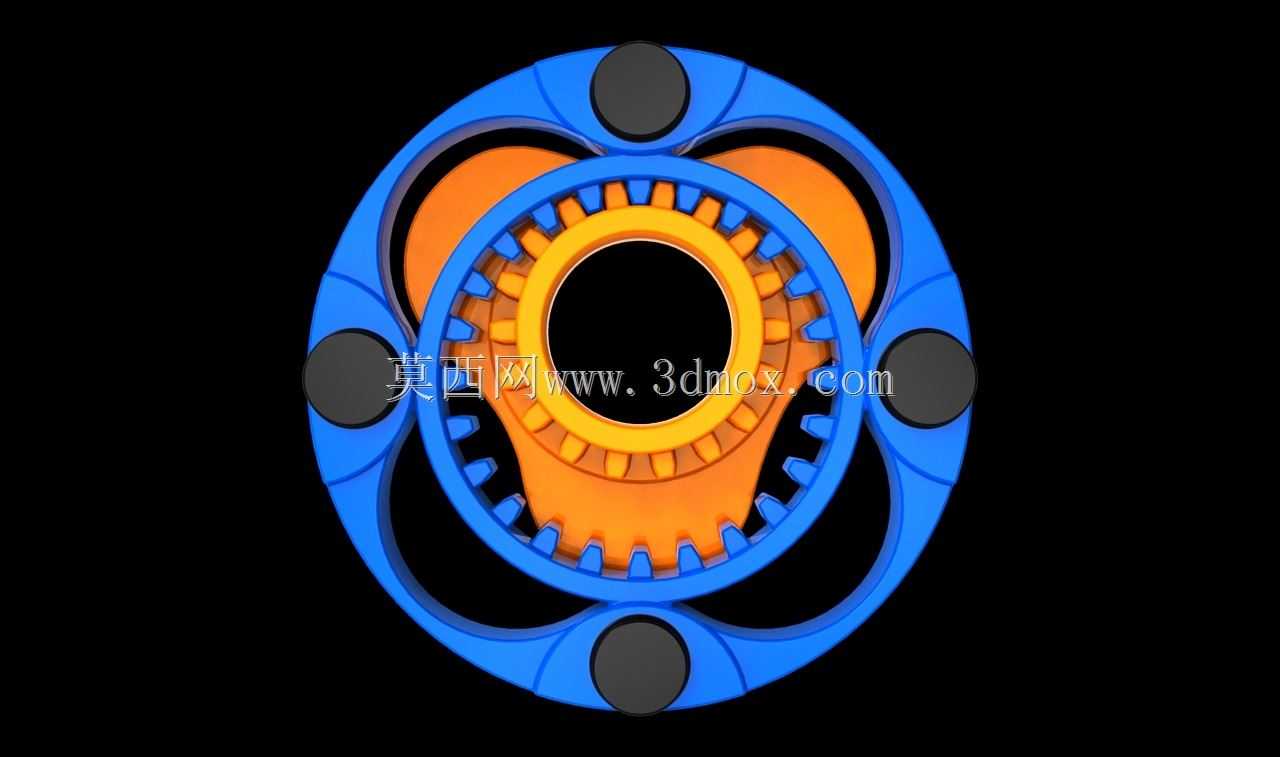

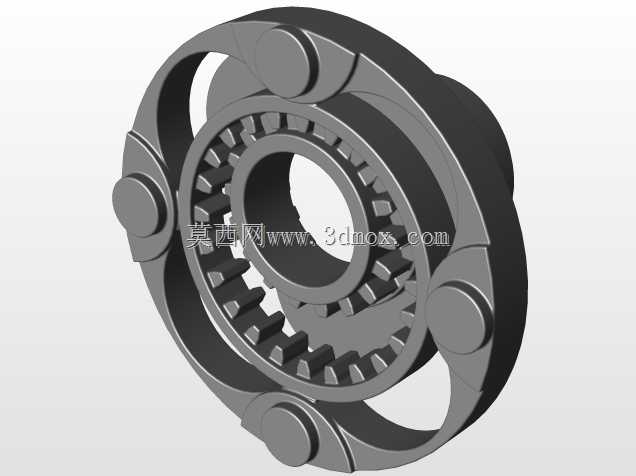

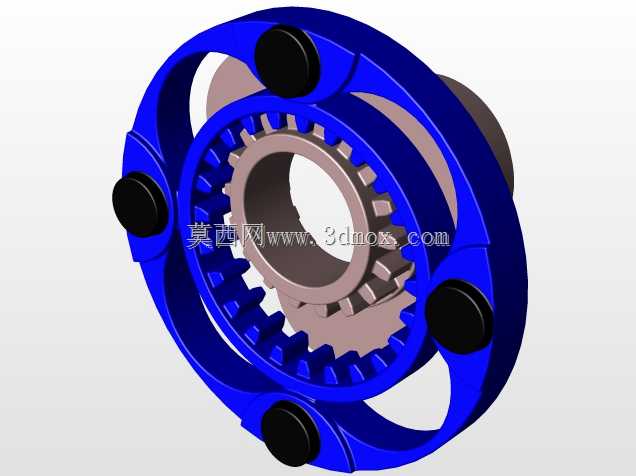

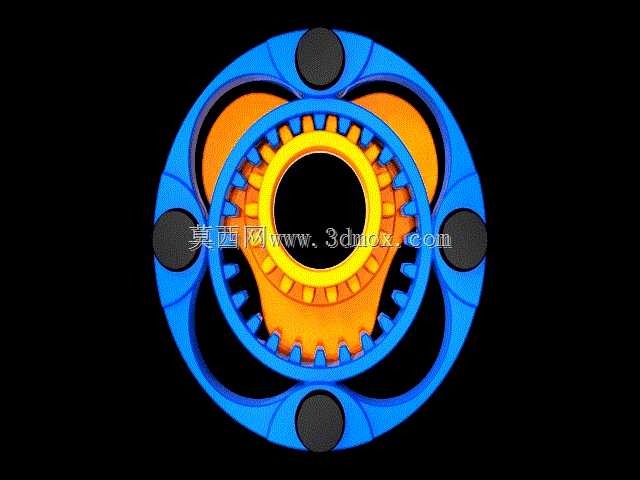

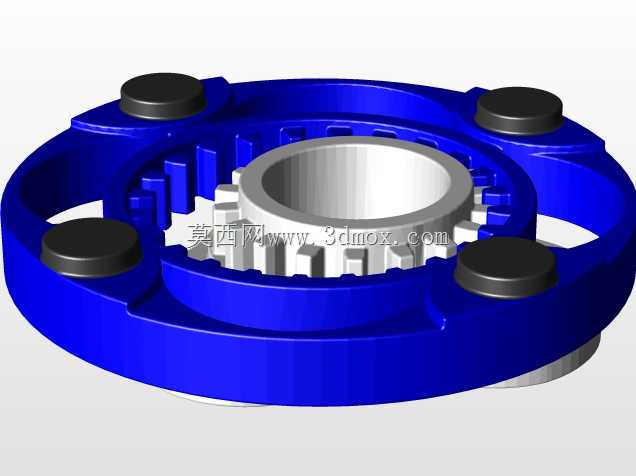

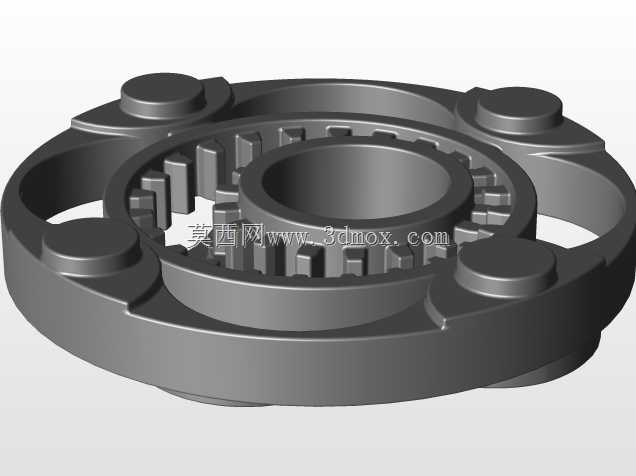

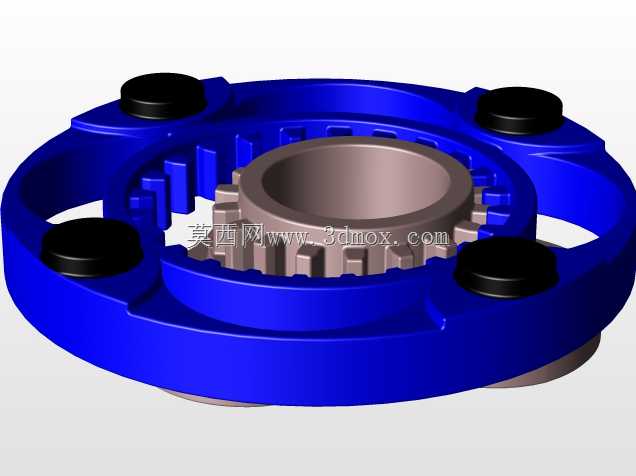

这款带波瓣结构的组合齿轮构件，主要面向小型精密传动演示、创意机械装置开发以及机械原理教学场景设计，可应用于桌面级创意传动摆件、科普教具、小型非标传动机构的核心传动单元，在需要兼具传动功能与视觉展示效果的场景中能够发挥独特作用。从实际用途来看，该构件在完成常规齿轮啮合传动、传递旋转扭矩的基础上，通过外侧波瓣形轮架的结构设计，可实现多组行星式滚轮的同步限位与随动运转，既能够完成定轴轮系的转速传递，也可通过波瓣轮廓的轨迹约束，实现附属滚轮的周期性径向位移，适配需要复合运动输出的小型机械结构。在功能特性上，该构件采用内外嵌套的组合式结构，中心为内齿圈结构，中部设置带均匀轮齿的太阳轮配合区域，外侧环形架体设计为三瓣式对称波瓣轮廓，每个波瓣的圆弧凹陷位置预留了圆柱形滚轮的安装位，滚轮可在对应位置实现自由转动，整体结构对称度高，运转过程中动平衡表现优异，啮合传动时轮齿接触均匀，可有效降低运转过程中的卡顿与异响。设计思路上，这款构件打破了常规圆形齿轮的轮廓限制，将功能性的轮齿传动结构与装饰性、功能性兼具的波瓣外形结合，中心轮齿区域严格按照渐开线齿轮啮合参数设计，保证传动精度与传动比的准确性，外侧波瓣轮廓采用平滑圆弧过渡，既保证了结构的力学强度，避免应力集中导致的构件断裂，也通过对称的彩色分区设计提升了视觉辨识度，方便在教学演示过程中清晰观察各部分的运动轨迹。在外形尺寸与安装边界方面，该构件整体为圆形回转体结构，最大外轮廓为外侧波瓣架的外圆直径，中心预留了标准直径的轴孔用于与动力输入轴配合安装，四个圆柱形滚轮的安装位置与中心轴孔的中心距保持一致，安装时需保证中心轴与构件端面垂直，预留的运转间隙需覆盖波瓣轮廓的最大径向尺寸，避免运转过程中波瓣边缘与周边结构发生干涉，滚轮安装位的深度与滚轮厚度匹配，可保证滚轮在运转过程中不会出现轴向窜动，整体安装适配常规小型传动轴的配合公差，无需额外定制特殊连接件即可完成装配。
