山地车前花鼓高精度三维结构设计

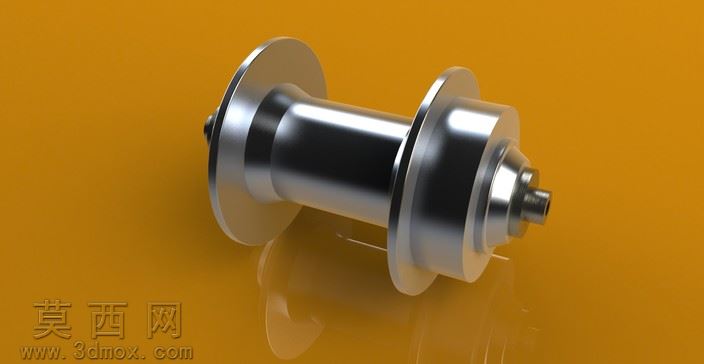

本作品为山地自行车前轮花鼓的三维参数化建模成果，建模阶段以轮组核心承载枢纽的功能需求为核心逻辑，首先基于花鼓的对称回转结构特性，在三维建模软件中通过旋转凸台命令构建花鼓的主体轴身基础轮廓，精准把控轴身的壁厚梯度变化，在保证整体结构强度的前提下尽可能降低部件自重，适配山地车轻量化的设计需求。建模过程中对花鼓两端的法兰盘结构做了精细化处理，精准定位辐条安装孔的孔位分布、孔径大小与孔深参数，确保每一个安装孔的位置度符合轮组编圈的装配公差要求，避免后续装配出现辐条张力不均的问题。针对花鼓端部的轴档、锁紧螺纹以及快拆杆适配的内孔结构，采用螺旋扫描、切除拉伸等命令完成细节刻画，还原螺纹的标准牙距与轴档的配合锥面，保证结构与实际工业生产的花鼓部件尺寸完全一致。材质与渲染阶段，为花鼓主体赋予抛光镀铬金属材质，调整材质的反射率、粗糙度与环境贴图参数，还原金属表面高光亮面的质感，同时对轴身的细微加工纹理做了凹凸贴图处理，让渲染效果更贴近真实机加工金属部件的视觉表现；背景选用暖橙色哑光背景，搭配柔和的三点布光方案，通过主光勾勒花鼓的金属轮廓高光，辅光弱化结构暗部的死黑区域，补光提升整体画面的通透度，最终渲染图清晰展现出花鼓的每一处结构细节，金属质感真实自然。设计思路上，本模型采用模块化的建模逻辑，将花鼓拆分为主体轴身、两端法兰、轴档结构、锁紧接口四个独立的建模模块，既方便后续根据不同轮组规格、不同开档尺寸快速调整参数修改模型，也能适配后续的虚拟装配、有限元受力分析等拓展使用场景；建模过程中严格遵循自行车花鼓的行业尺寸标准，对法兰盘的直径、两法兰之间的开档距离、中心轴孔的直径等核心参数都做了标准化校准，保证模型可以直接用于山地车前轮轮组的虚拟装配验证，也可作为自行车配件设计、机械结构教学的参考素材使用。
