可乐瓶吹塑成型模具结构设计

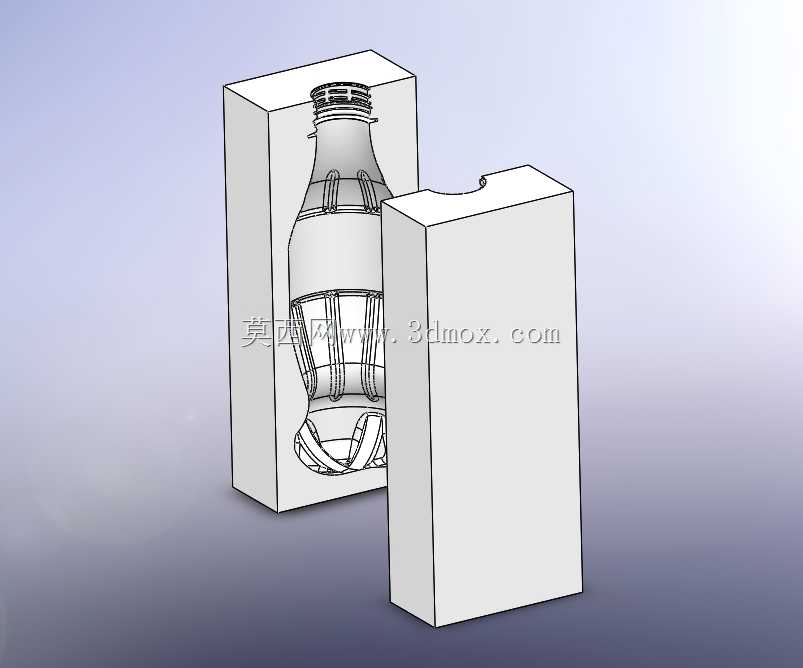

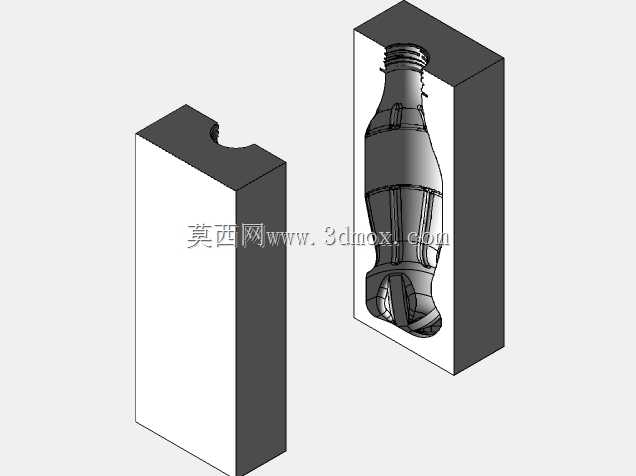

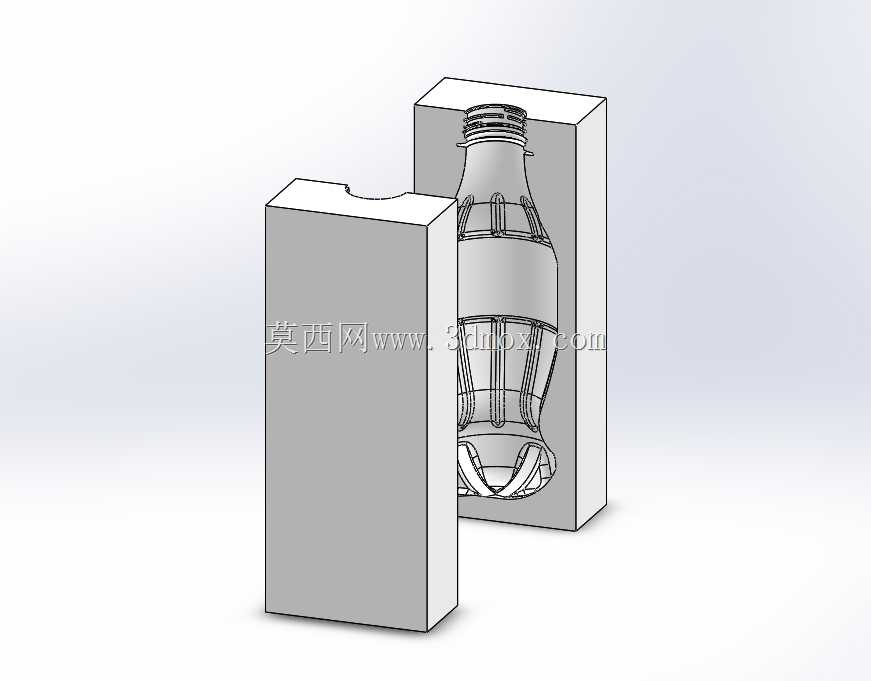

这套模具是针对碳酸饮料包装用PET可乐瓶开发的吹塑成型工装，主要应用于饮品包装生产领域的吹塑加工环节，适配常规往复式吹塑设备的安装工位，可直接配套自动化吹瓶生产线完成批量瓶体生产作业。模具采用哈夫式对开结构设计，整体分为左右两个半模，合模后形成完整的瓶体型腔，分型面沿着瓶身的中心对称面设置，能够最大程度避免合模飞边的产生，减少后续瓶体的修边工序工作量。在型腔轮廓设计上，完全复刻经典可乐瓶的外形特征：瓶口位置设置了与标准瓶盖配合的螺纹成型区域，螺纹牙型尺寸严格匹配通用碳酸饮料瓶盖的旋合公差，保证后续灌装环节瓶盖的密封性能；瓶身区域还原了标志性的弧形曲面与加强筋结构，这些加强筋不仅能够在吹塑过程中引导PET料流均匀分布，避免瓶身局部壁厚过薄导致的强度不足，还能提升成品瓶的握持手感与抗挤压能力，满足碳酸饮料内部带压储存的强度要求；瓶底位置设计了内凹的花瓣式成型结构，能够提升瓶体的站立稳定性，同时增强瓶底的抗内压能力，避免运输堆放过程中瓶底开裂。模具的开合模导向结构设置在模体的上下两端，采用精准的定位止口配合，合模时能够保证左右半模的型腔完全对齐，避免出现错模导致的瓶体外形错位问题。在安装边界上，模体背部预留了标准的设备安装槽与紧固螺孔位置，可直接适配市面上主流吹塑设备的模架安装尺寸，无需额外加工转接板即可完成装夹；模体的冷却流道沿着型腔轮廓均匀排布，能够在吹塑完成后快速带走型坯热量，缩短瓶体冷却定型时间，提升整体生产节拍。这套模具的设计充分考虑了吹塑工艺的成型特性，在保证瓶体外形还原度的同时，兼顾了生产效率与成品合格率，既可以用于小批量定制瓶型的试生产验证，也可以经过材质强化处理后用于大规模量产环节，成型出的瓶体壁厚均匀，表面无明显合模痕，能够满足饮品包装的外观与使用性能要求。
