共轴双旋翼微型遥控直升机结构设计

这款共轴双旋翼微型直升机主要面向消费级航模娱乐、青少年航空科普教学、微小型空中载荷验证场景使用，可在室内无风环境、室外小范围开阔空域完成稳定悬停、低速前后飞行、定点转向等基础飞行动作，既可以作为航空爱好者的入门级操控练习器材，也能作为中小学航空航天科普课程的具象教学载体，帮助学习者直观理解旋翼飞行器的升力产生逻辑、姿态控制原理与机械传动关系。

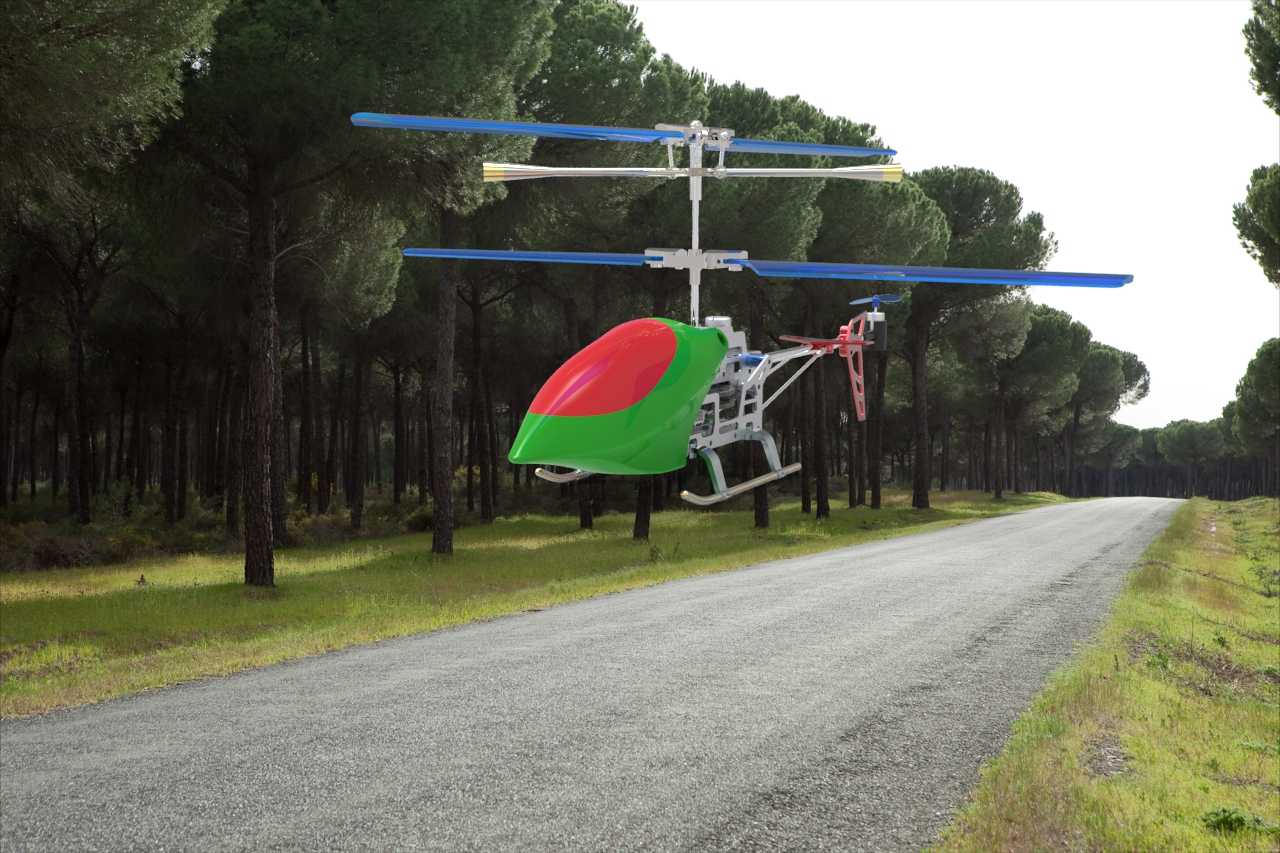

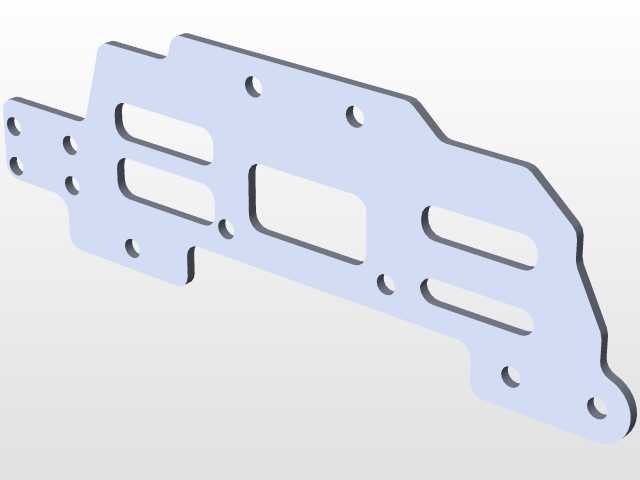

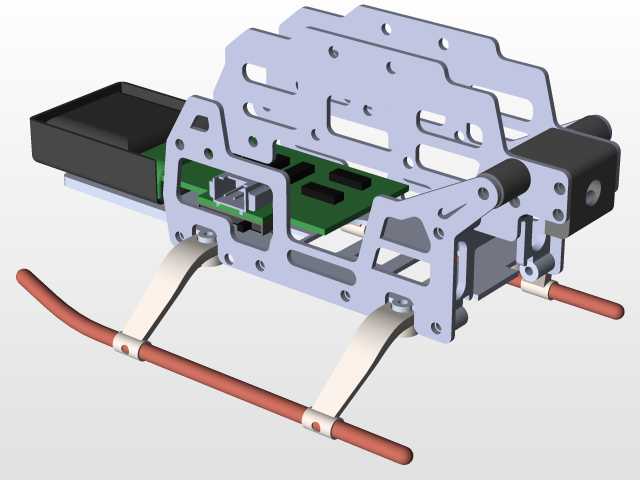

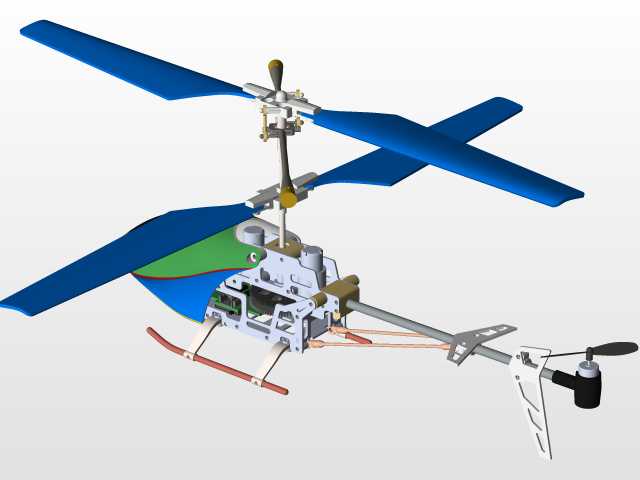

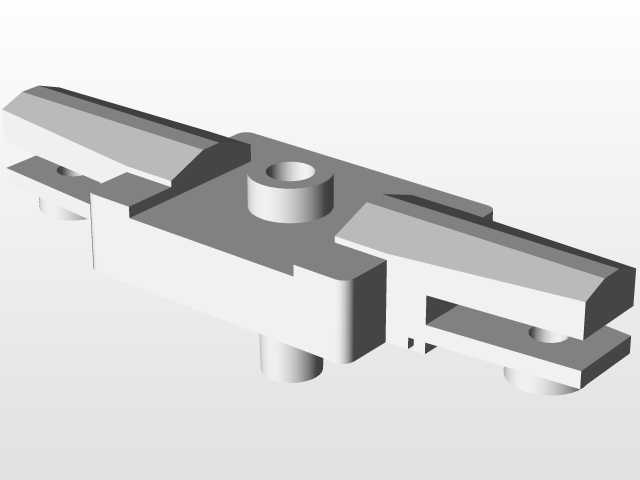

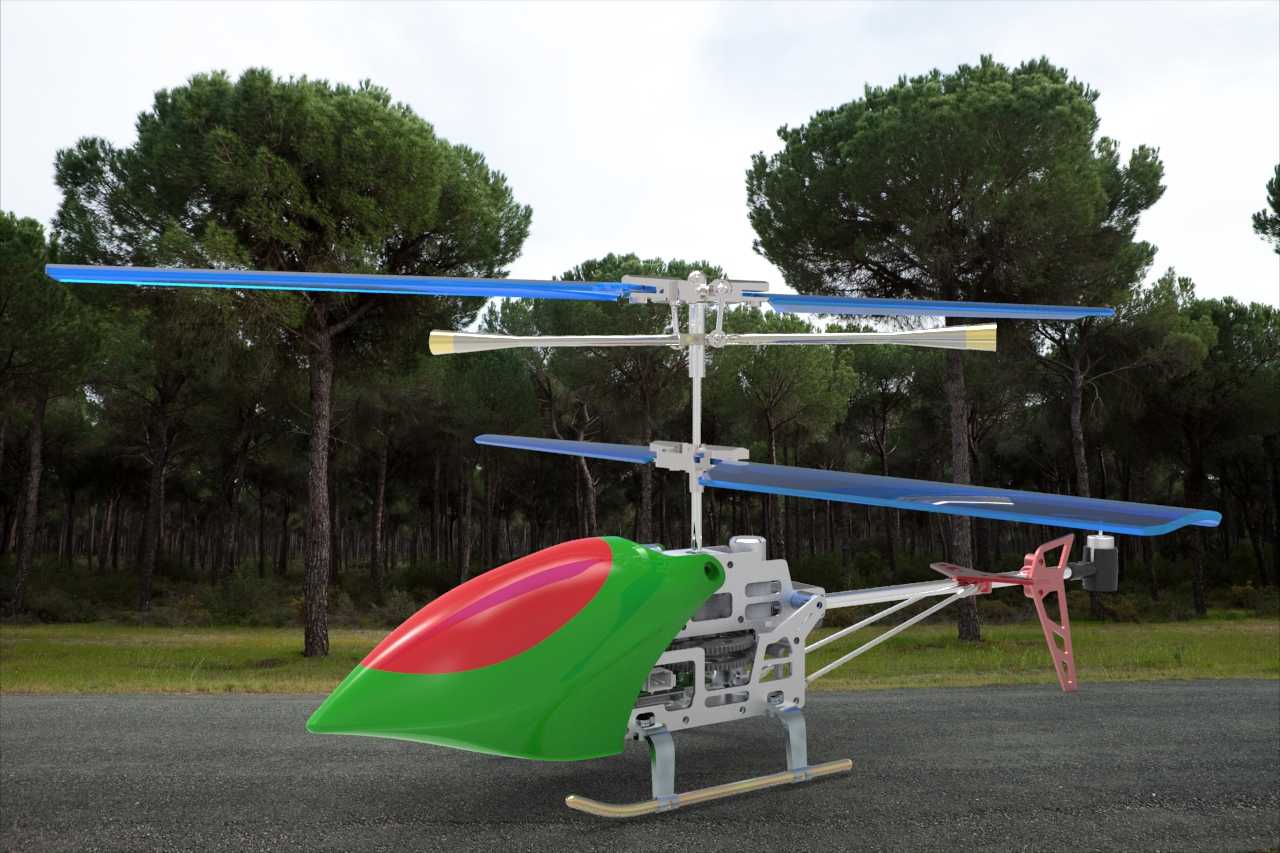

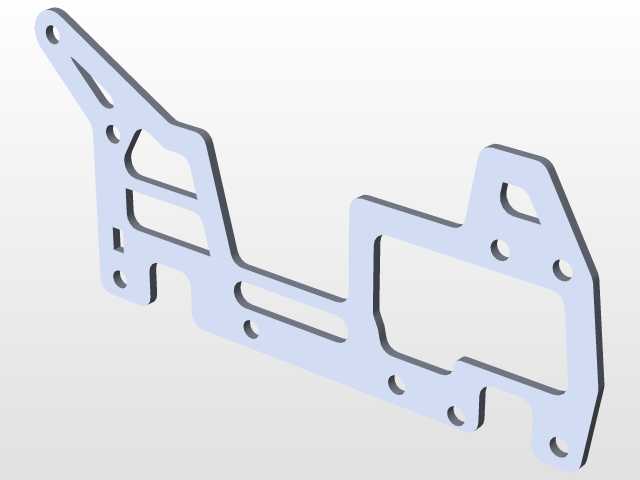

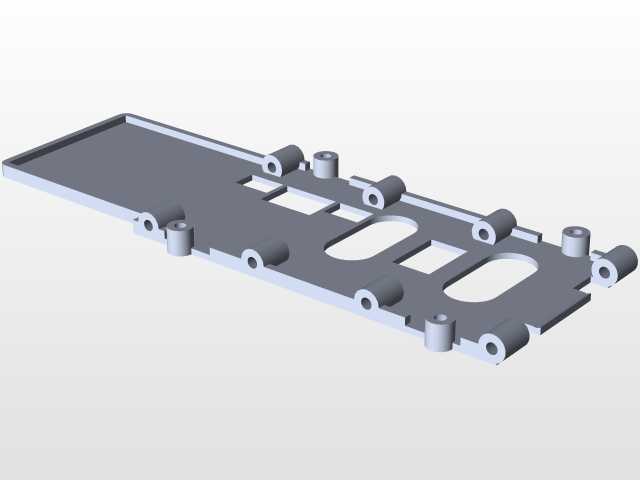

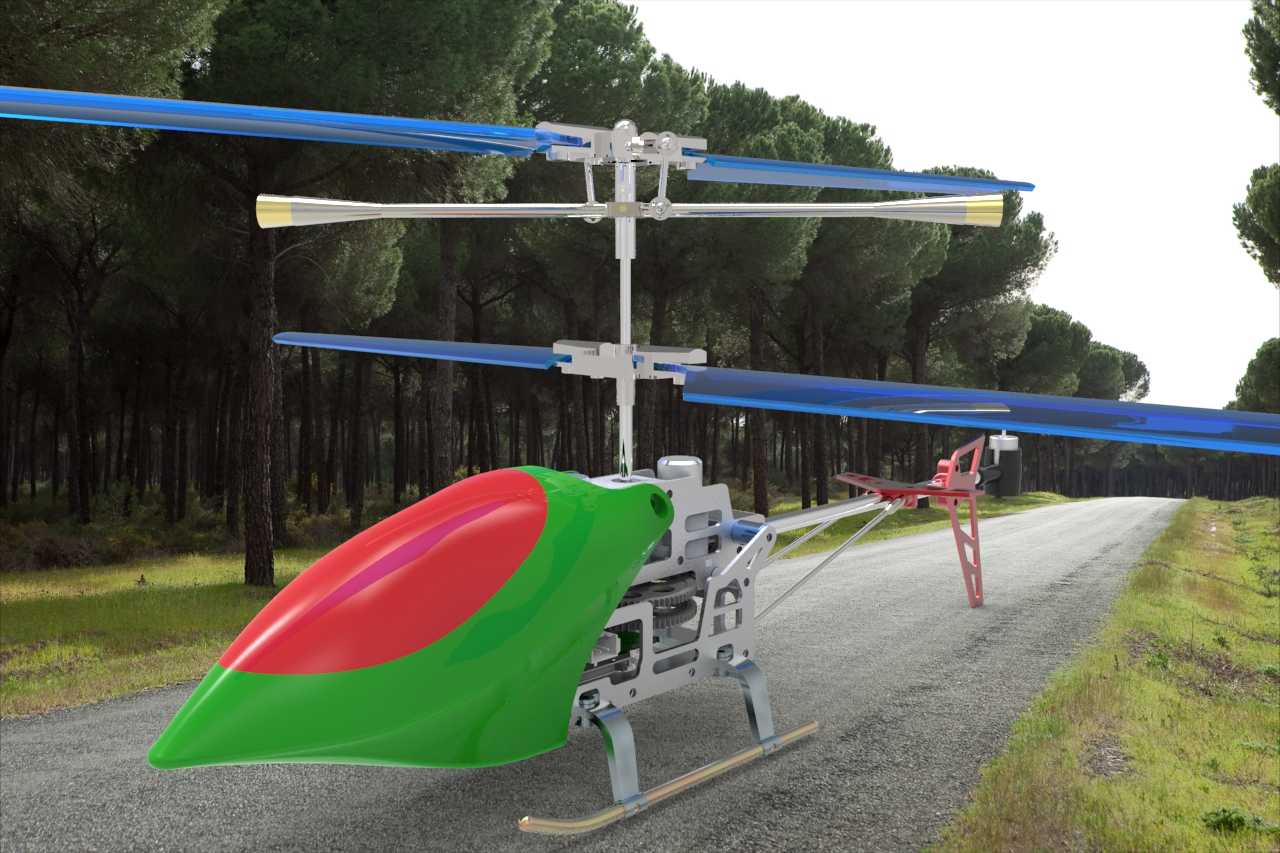

整机采用上下两层共轴反转旋翼的核心布局，通过上下旋翼反向旋转抵消旋翼转动产生的反扭矩，省去了传统单旋翼直升机必备的尾桨扭矩抵消结构，大幅缩短了整机纵向尺寸，进一步压缩了飞行所需的空间边界，更适合小范围场景使用。设计过程中优先考虑结构轻量化与传动效率的平衡，机身主体采用镂空框架结构，在保证主旋翼轴、动力组件、舵机安装定位强度的前提下，尽可能削减非承重部位的材料用量，降低整机自重以提升续航表现与载荷冗余。主旋翼采用翼尖收窄的对称翼型，在低转速下即可产生足够升力，同时降低旋翼转动过程中的气动噪音；旋翼与主轴的连接部位设置了倾斜铰结构，可通过舵机驱动倾斜盘改变上下旋翼的周期变距，实现飞行姿态的精准调整。

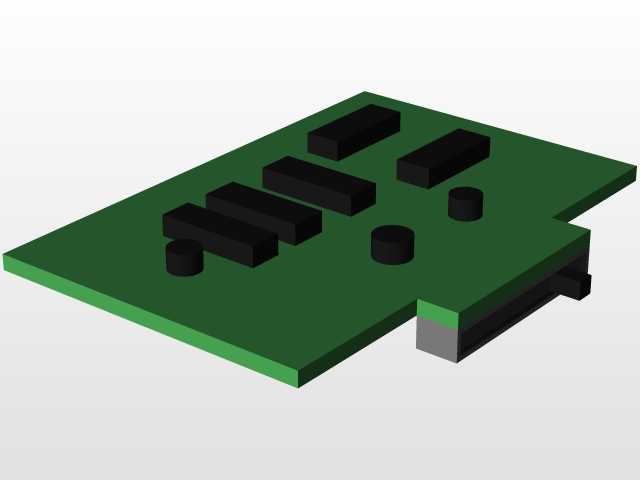

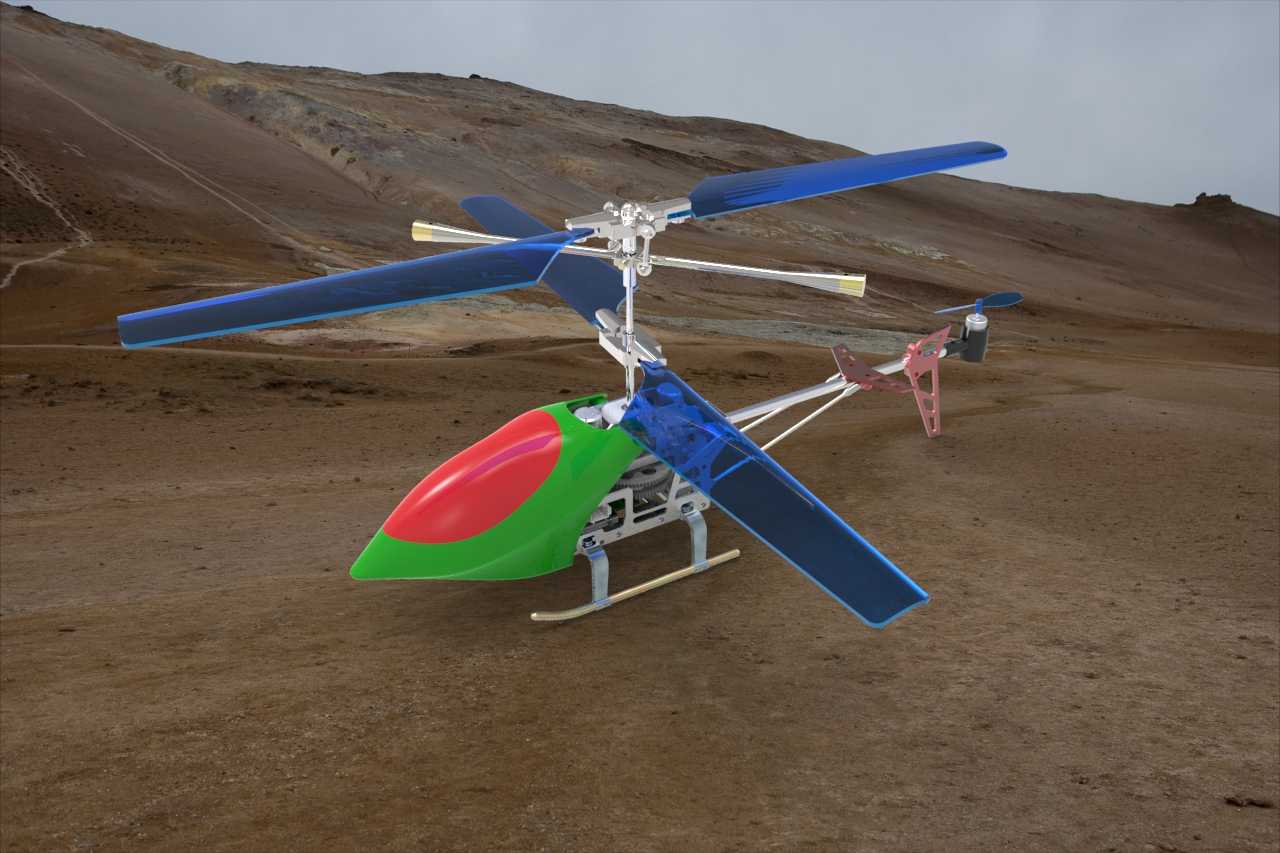

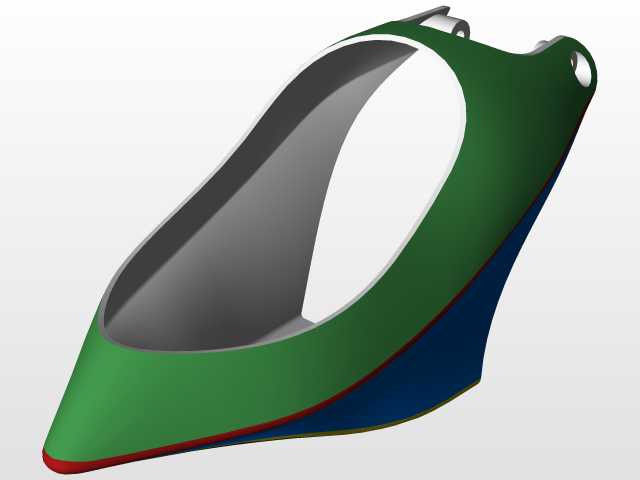

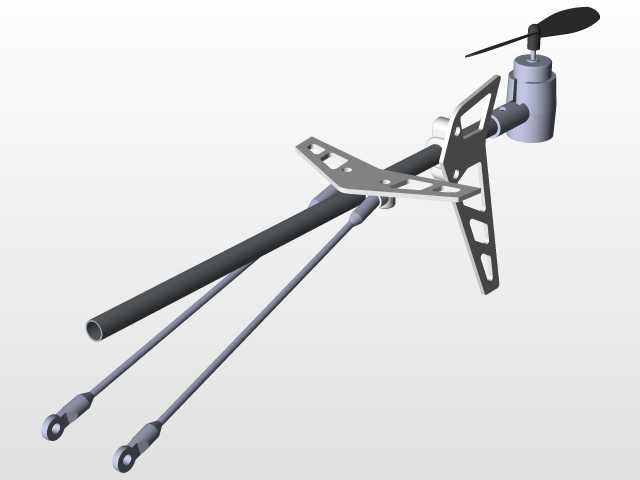

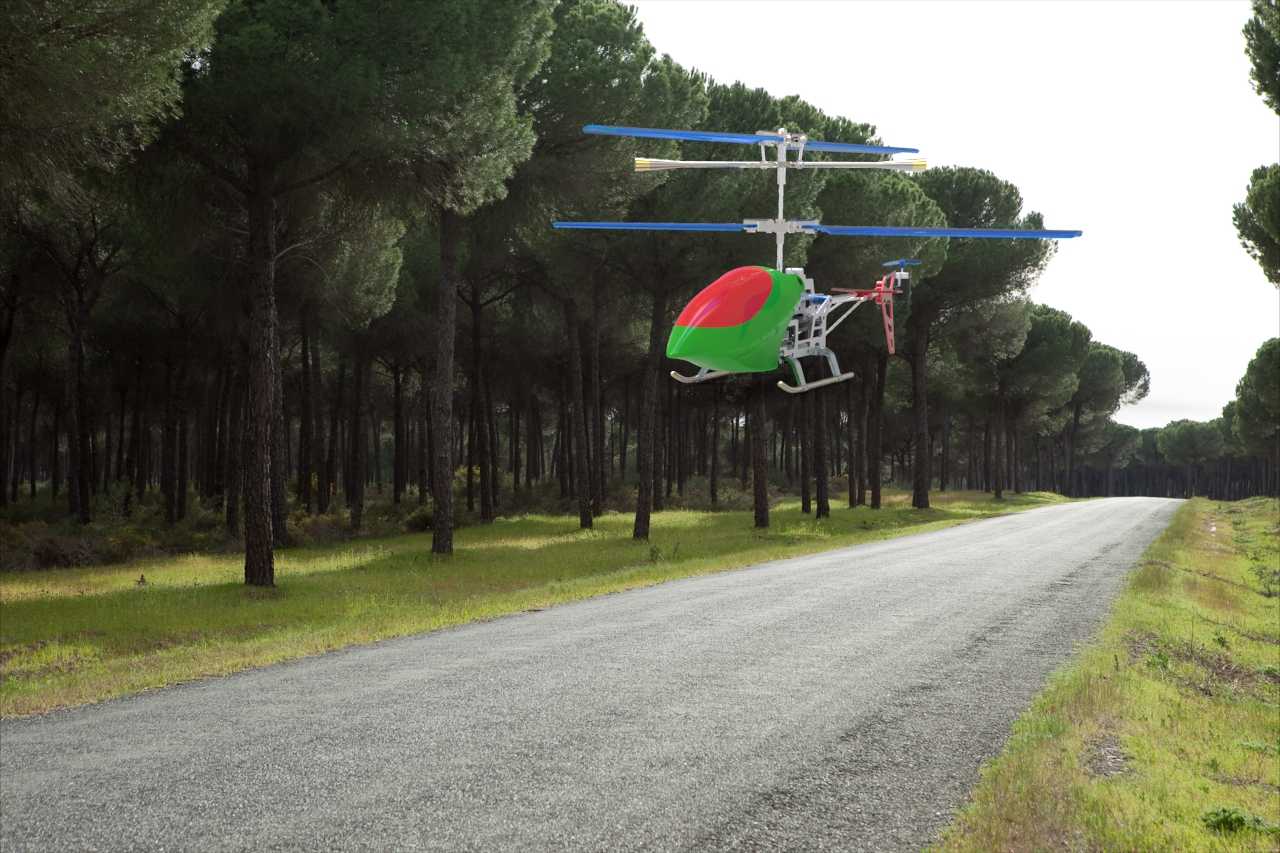

机头部位采用流线型整流罩设计，在保护内部接收电路板、电池组件的同时，优化了前飞过程中的气动阻力，整流罩采用绿蓝撞色分色设计，提升飞行过程中的视觉辨识度，便于操控者判断飞行朝向。机身尾部延伸出细长尾杆，末端安装小型水平安定面与微型尾电机，该尾结构不承担反扭矩抵消功能，主要用于在前飞过程中稳定机身航向，避免飞行过程中出现不必要的偏航摆动。起落架采用弹性滑橇式结构，使用具备一定形变能力的材质制作，在降落接触地面时可通过自身形变吸收冲击能量，避免硬着陆过程中冲击机身内部的精密电子元件与传动结构，同时滑橇式起落架没有活动部件，可靠性更高，适配草地、平地、硬质桌面等多种起降接触面。

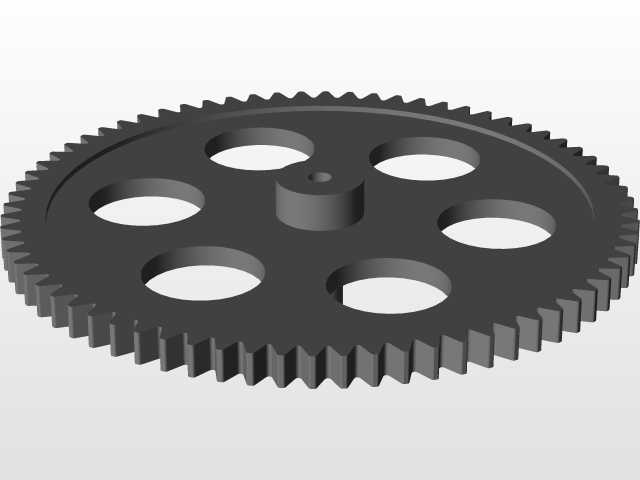

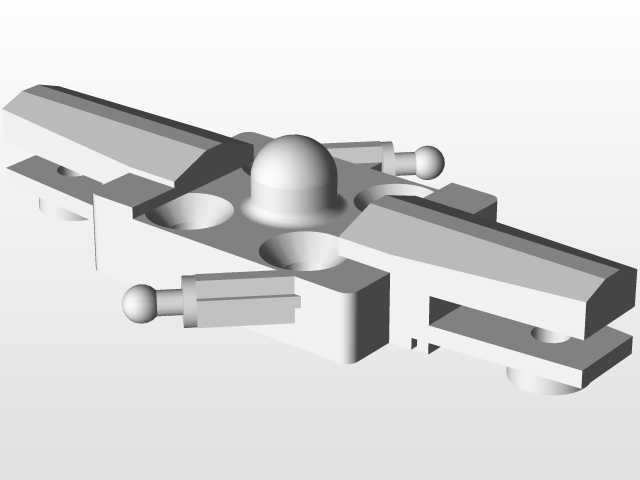

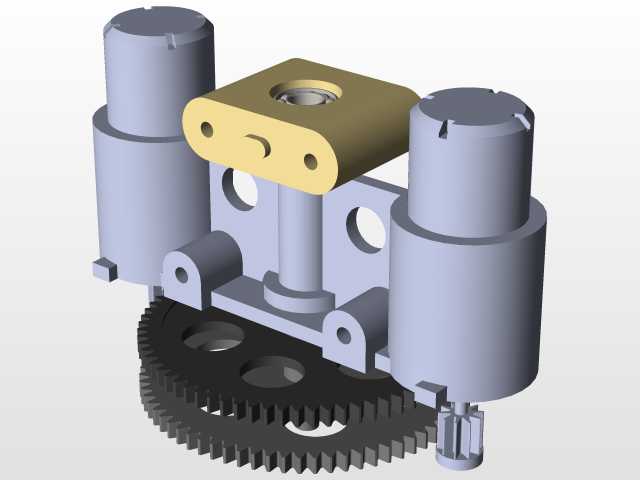

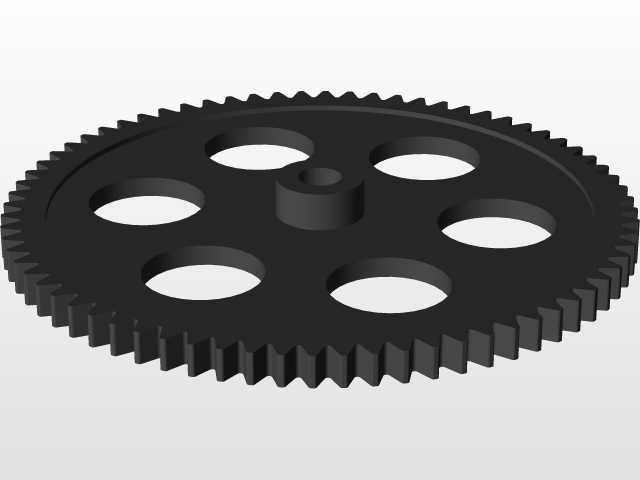

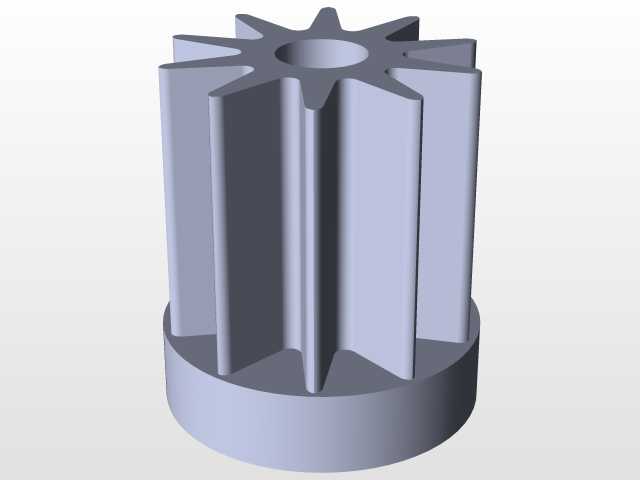

整机的传动路径设计简洁直接，动力输出通过齿轮组直接传递至共轴双旋翼，减少多级传动带来的动力损耗，所有传动齿轮、旋翼夹座、倾斜盘等活动部件均预留了合理的装配间隙，既保证传动过程顺畅无卡滞，也避免间隙过大导致的飞行姿态抖动问题。机身内部的电池、接收板、舵机等组件均围绕主轴中心对称布置，将整机重心严格控制在旋翼轴的中心线上，保证悬停状态下的姿态稳定性，降低操控过程中的修正难度。
