铁路货运车辆连接用螺旋紧链构件

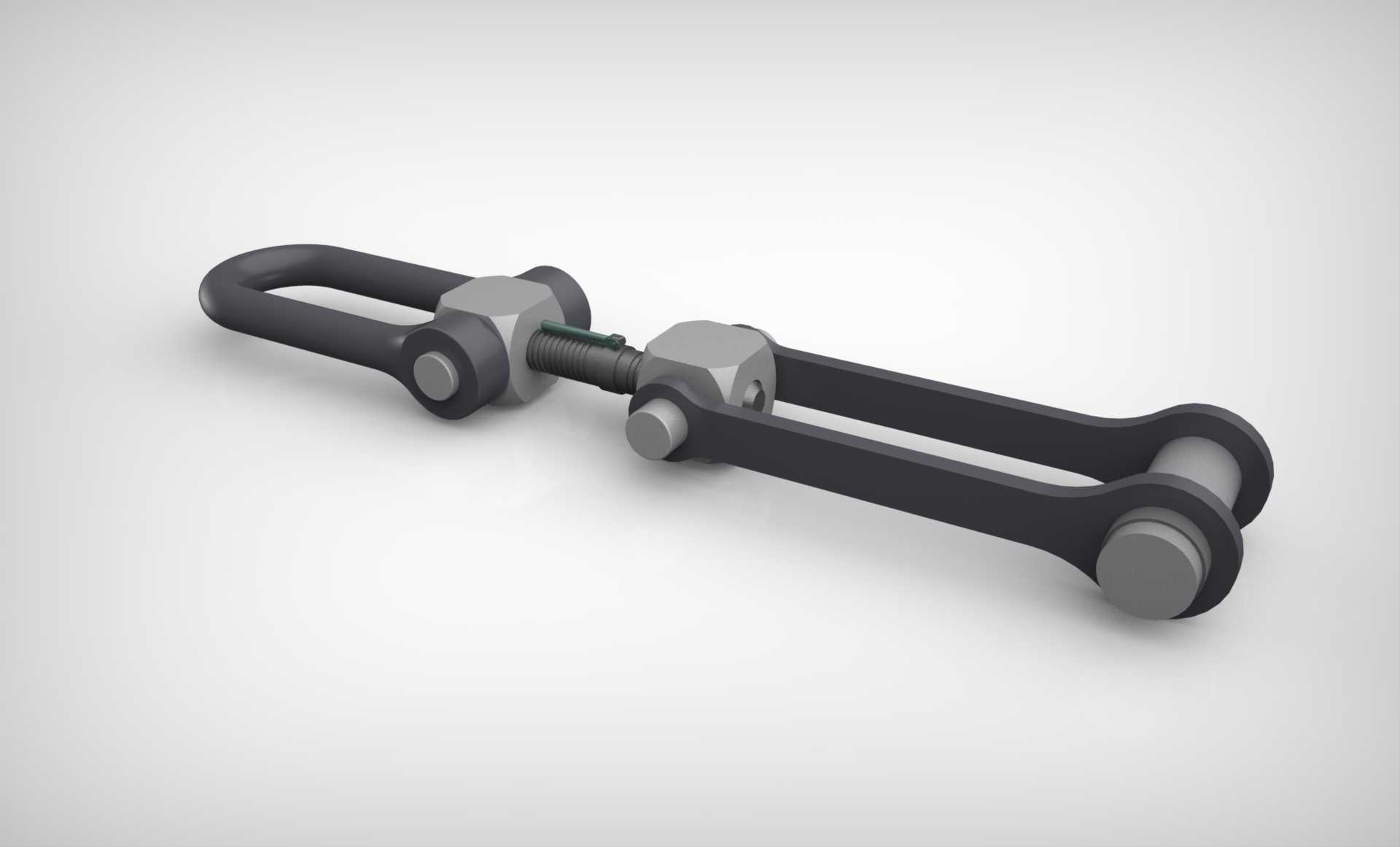

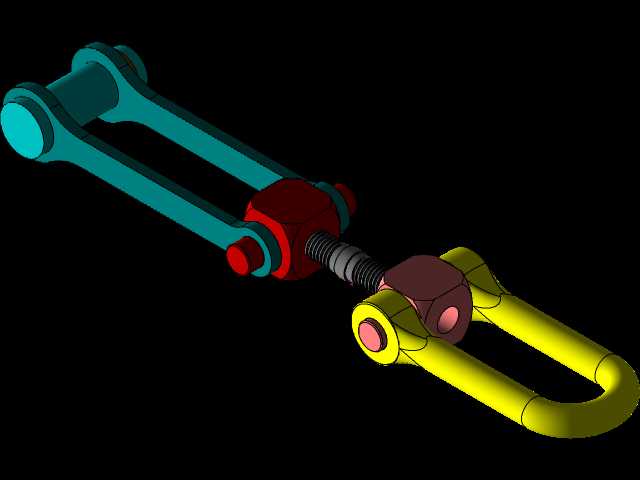

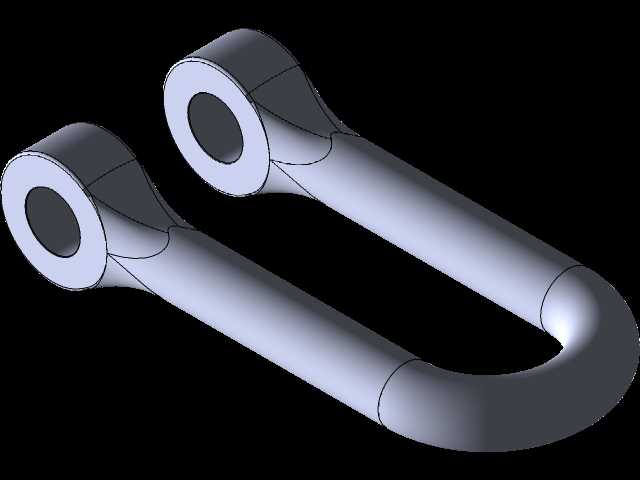

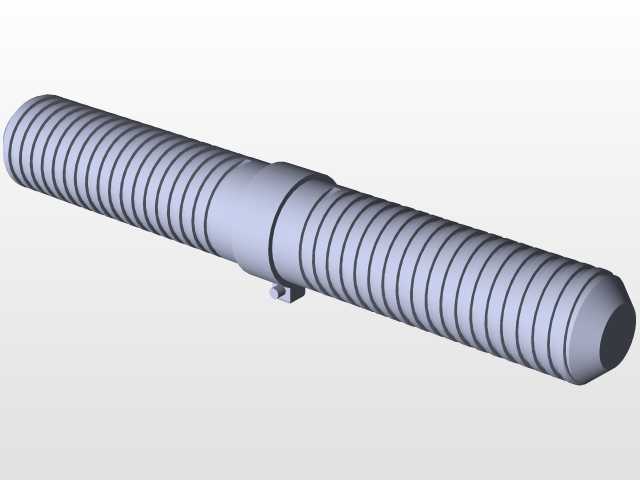

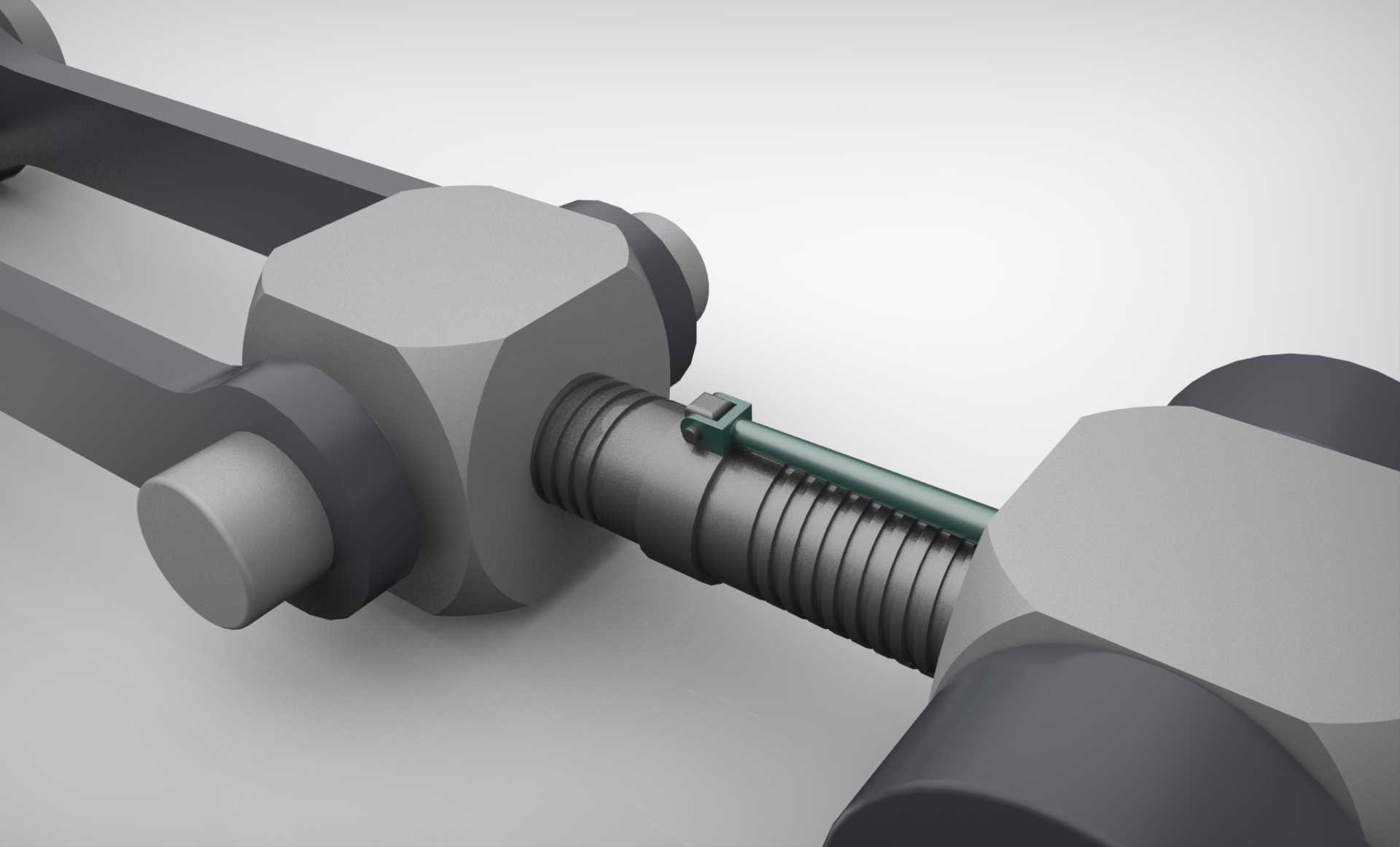

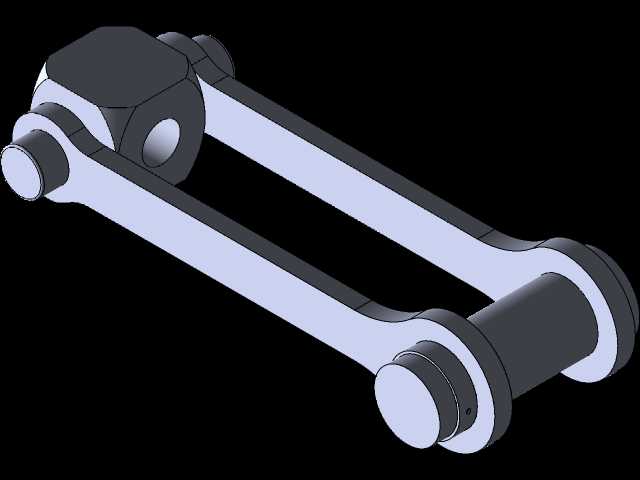

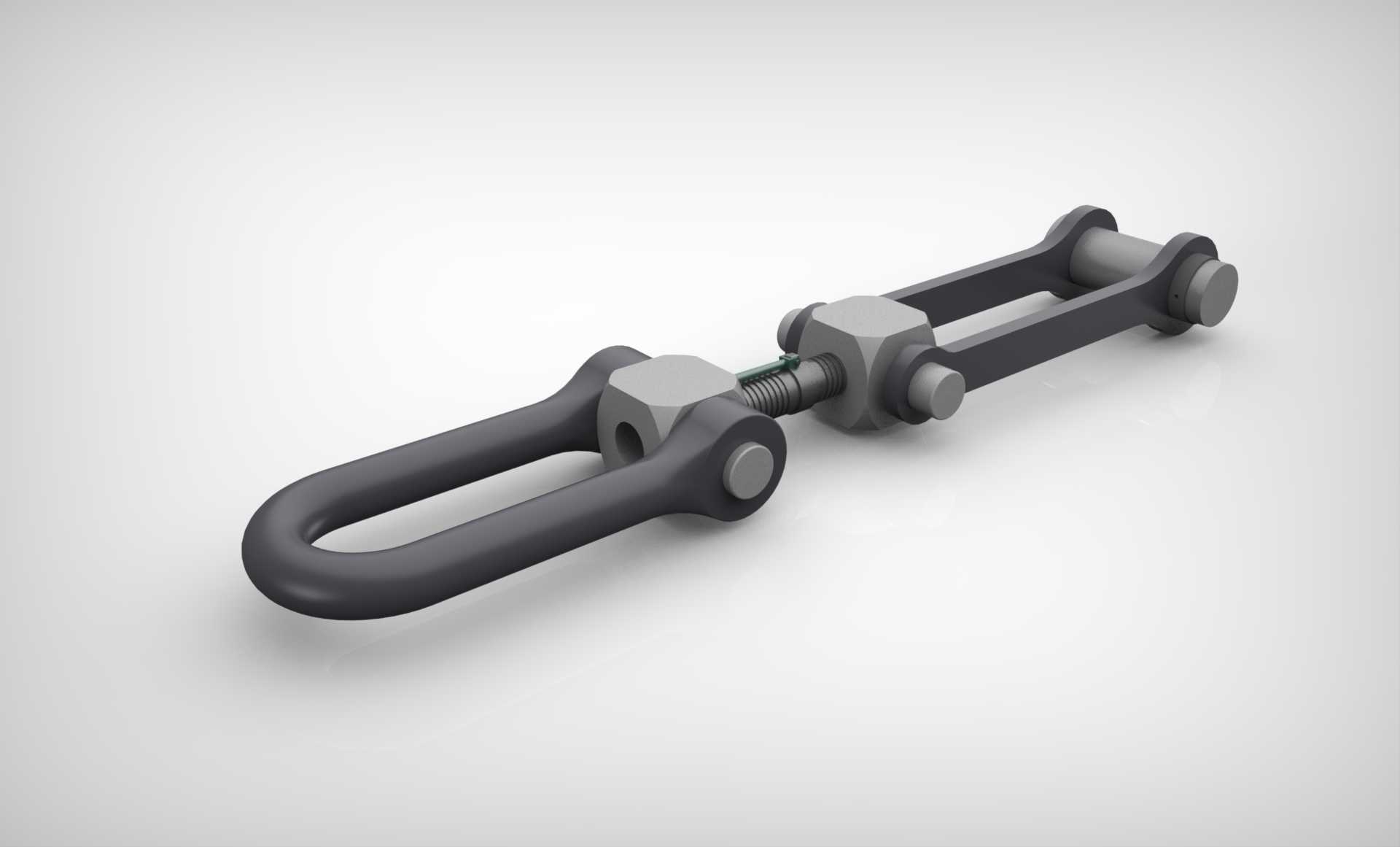

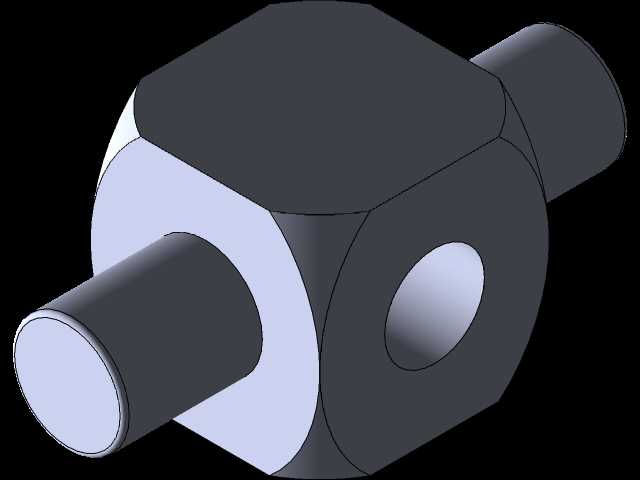

该构件主要应用于铁路货运车辆的车厢连挂作业场景，是铁路编组站、货运场站进行车辆临时连挂、调车作业时的核心受力连接件，同时也可用于铁路施工场景中轨道构件的临时拉紧固定，适配标准轨距铁路车辆的连挂间隙补偿需求，解决传统刚性车钩无法适配小半径弯道调车、临时编组时的长度微调问题。在实际使用中，该构件一端通过U型吊环与车辆端部的挂耳铰接，另一端通过双片式连接叉与相邻车辆的连接座铰接，中间的螺旋调节结构可通过转动中部的六角调节块，调整两端构件的间距，实现连挂后的张紧度调节，避免车辆运行过程中因连挂间隙过大产生的纵向冲击，同时可补偿不同车辆挂耳位置的尺寸偏差，提升编组作业的适配性。从功能特性来看，该构件采用对称式受力结构设计，U型吊环与连接叉均采用铰接式连接，可在水平、垂直方向实现小角度摆动，适配车辆通过弯道、坡道时的相对位移需求，避免刚性连接产生的应力集中导致构件断裂；中部的螺旋副采用梯形螺纹设计，具备自锁特性，张紧调节完成后无需额外锁止构件即可保持张紧状态，防止运行过程中出现松脱；两端的铰接销轴采用带防脱挡边的结构设计，避免销轴在振动工况下脱出，提升运行可靠性。在设计思路上，该构件优先考虑重载工况下的结构强度，所有受力部件均采用等强度设计思路，U型吊环的弯曲段、连接叉的叉臂根部、螺旋杆的螺纹段均按照铁路货运车辆的最大纵向牵引力进行强度校核，确保在紧急制动、启动冲击等极端工况下不会发生塑性变形；同时兼顾现场操作的便捷性，中部的调节块采用标准六角外形，可使用常规铁路作业用扳手进行调节，无需专用工具，适配野外场站、无专用设备的作业场景；铰接部位预留了充足的摆动间隙，避免构件在车辆相对位移时出现卡滞。从外形尺寸与安装边界来看，该构件整体收缩状态下的总长度适配标准铁路车辆连挂时的最小间隙，伸长后的最大调节行程可覆盖不同车型挂耳的间距偏差，U型吊环的内宽适配标准车辆挂耳的厚度，连接叉的开档尺寸匹配标准车辆连接座的宽度，铰接销轴的直径与铁路通用挂销尺寸一致，无需对车辆原有挂点进行改造即可直接安装使用；构件整体的最大外径小于车辆端部的安全限界，安装后不会超出铁路车辆的运行限界要求，避免运行过程中与线路周边设备发生干涉。
