工业空气处理离心式送风机结构设计

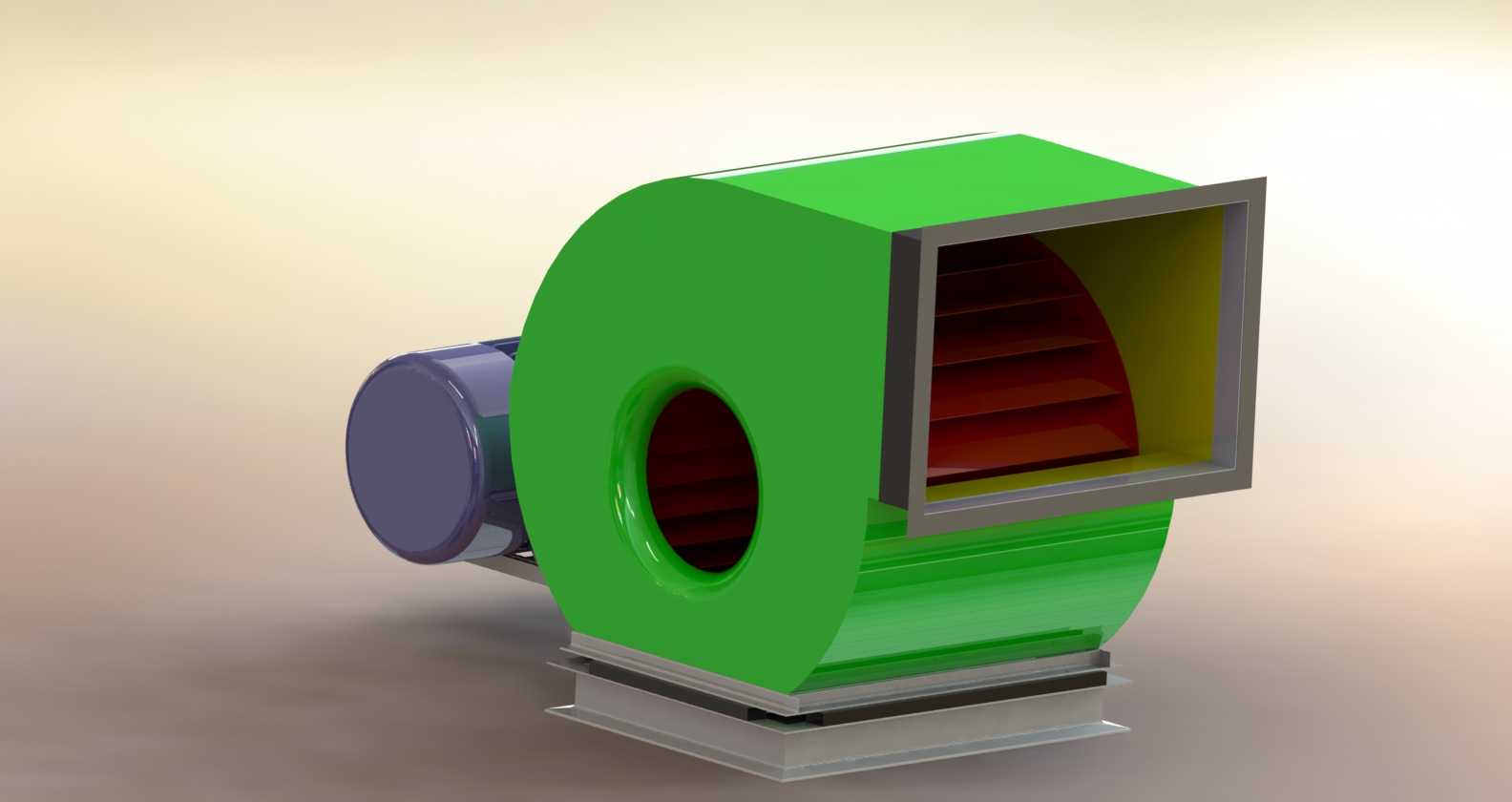

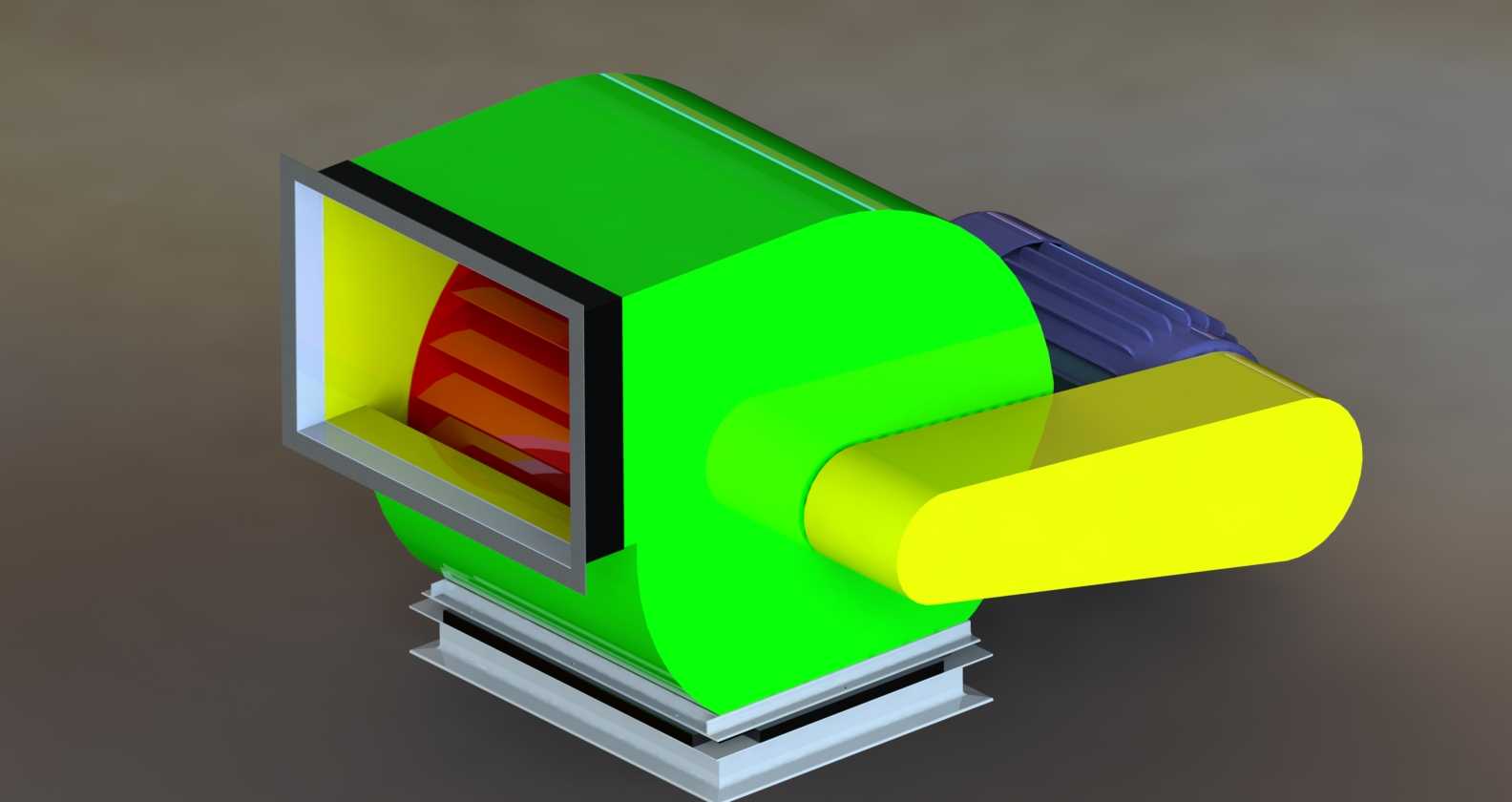

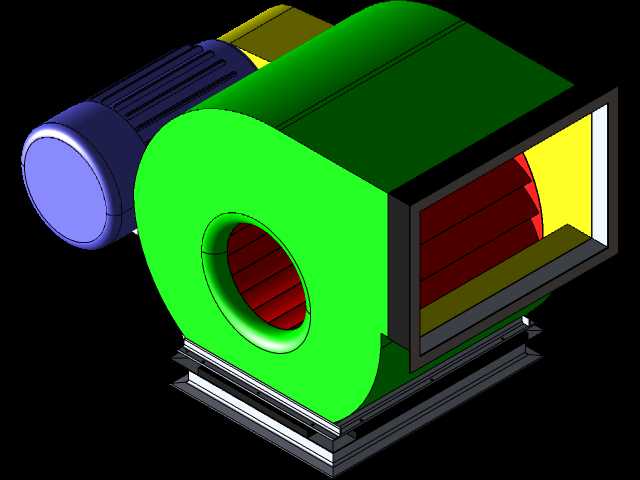

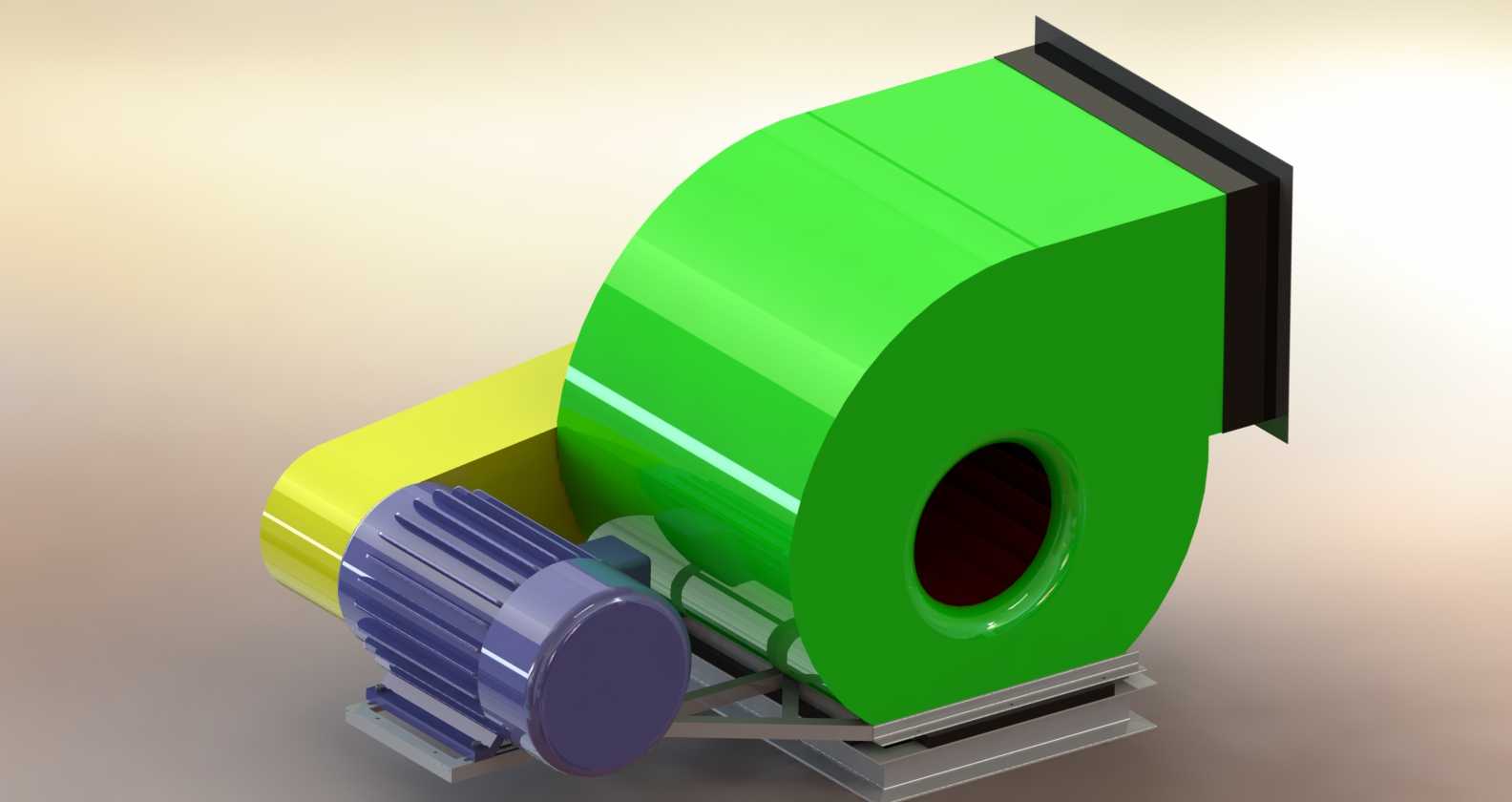

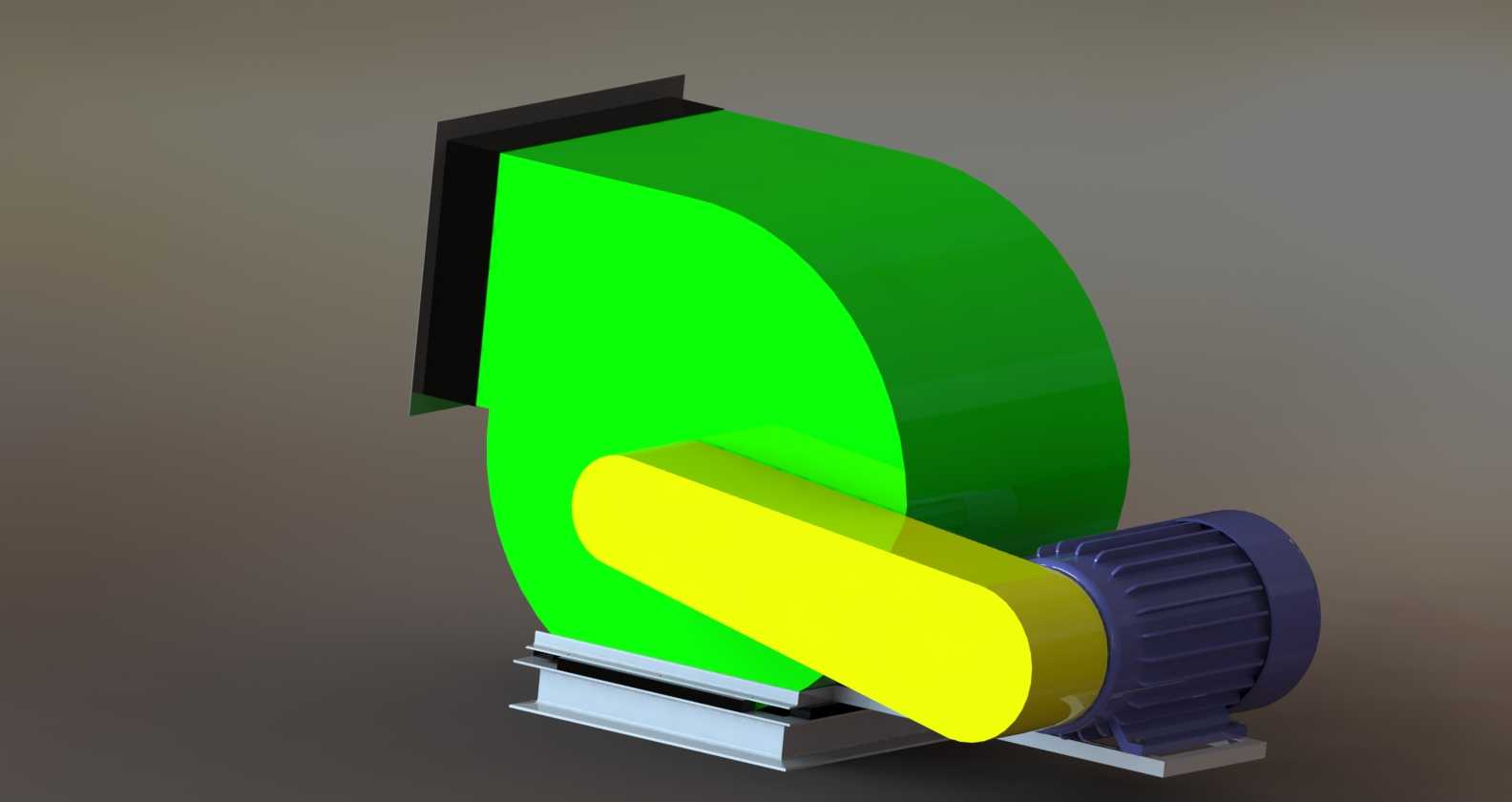

这款离心式送风机主要面向工业厂房通风换气、商用建筑空气处理系统、暖通空调配套送风场景设计，可作为空气处理机组的核心动力部件，承担室内外空气输送、车间异味排出、工艺环节送风补风的核心功能，适配需要稳定风压输送空气的各类通风场景，能够在较长的送风管路中维持稳定的风量输出，克服管路沿程阻力完成空气定向输送。从功能特性来看，该设备采用离心式叶轮结构设计，气流从风机侧面轴向进风口进入叶轮腔室后，通过高速旋转的叶轮带动气流获得动能，再沿蜗壳型线导流从方形出风口径向送出，相比轴流风机能够提供更高的送风压头，适合搭配风管进行远距离空气输送，适配空气处理环节中的过滤、换热、消声等模块的风阻要求，保障整套空气处理系统的风量稳定。设计过程中优先考虑了运行稳定性与安装适配性，蜗壳采用流畅的对数螺旋线型线设计，能够减少气流在壳体内的涡流损耗，降低运行过程中的气动噪音，同时叶轮采用前弯式叶片结构，在同等转速下能够获得更高的风压输出，适配中小型空气处理场景的风量风压需求。驱动电机与蜗壳采用直连式安装结构，省去了皮带传动的额外维护需求，整体结构更加紧凑，减少了设备整体的占地空间。外形设计上，风机主体采用方形出风口与圆形进风口的组合结构，出风口设置外翻式连接法兰边，能够直接与方形风管或者空气处理机组的箱体接口进行螺栓固定连接，进风口可搭配软连接部件对接进风管路，减少运行振动向管路传递。底部设置整体式冲压安装底座，底座预留标准化安装孔位，能够直接固定在混凝土基础或者钢制安装支架上，安装边界清晰，无需额外定制复杂的安装转接件，适配常规空气处理机房的安装空间要求。设备整体的重心落在底座中心区域，运行过程中振动幅度小，可搭配常规阻尼减震器进一步降低运行震动对周边结构的影响。在细节设计上，蜗壳与电机的连接部位设置密封结构，避免运行过程中出现漏风问题，保障送风效率，叶轮与进风口之间采用合理的间隙设计，既避免运行过程中出现部件摩擦，又尽可能减少间隙漏风损失，提升风机的整体运行效率，适配长时间连续运行的工业与商用通风场景需求。
