25000风量组合式空气处理机组结构设计

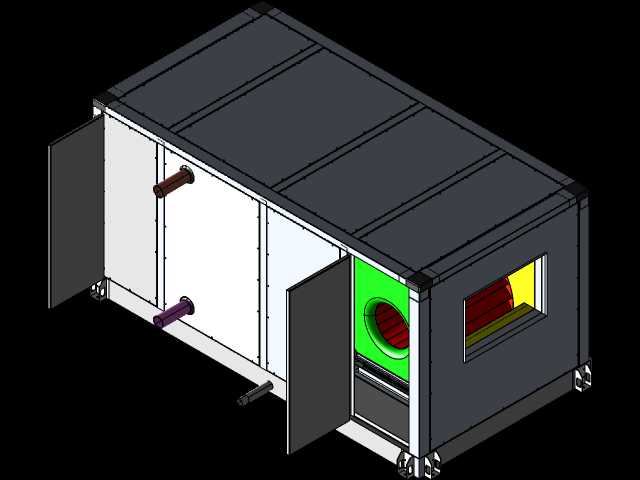

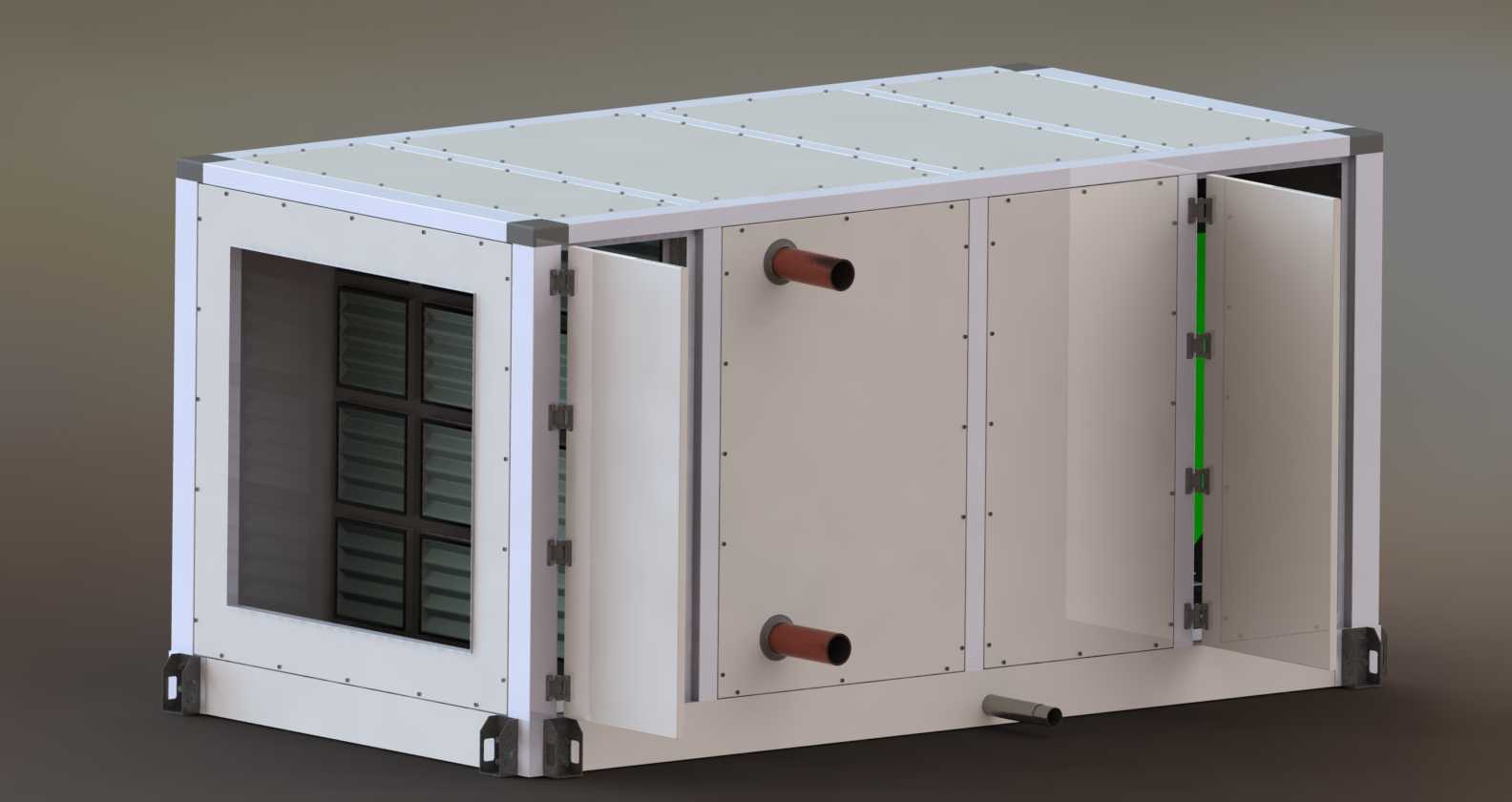

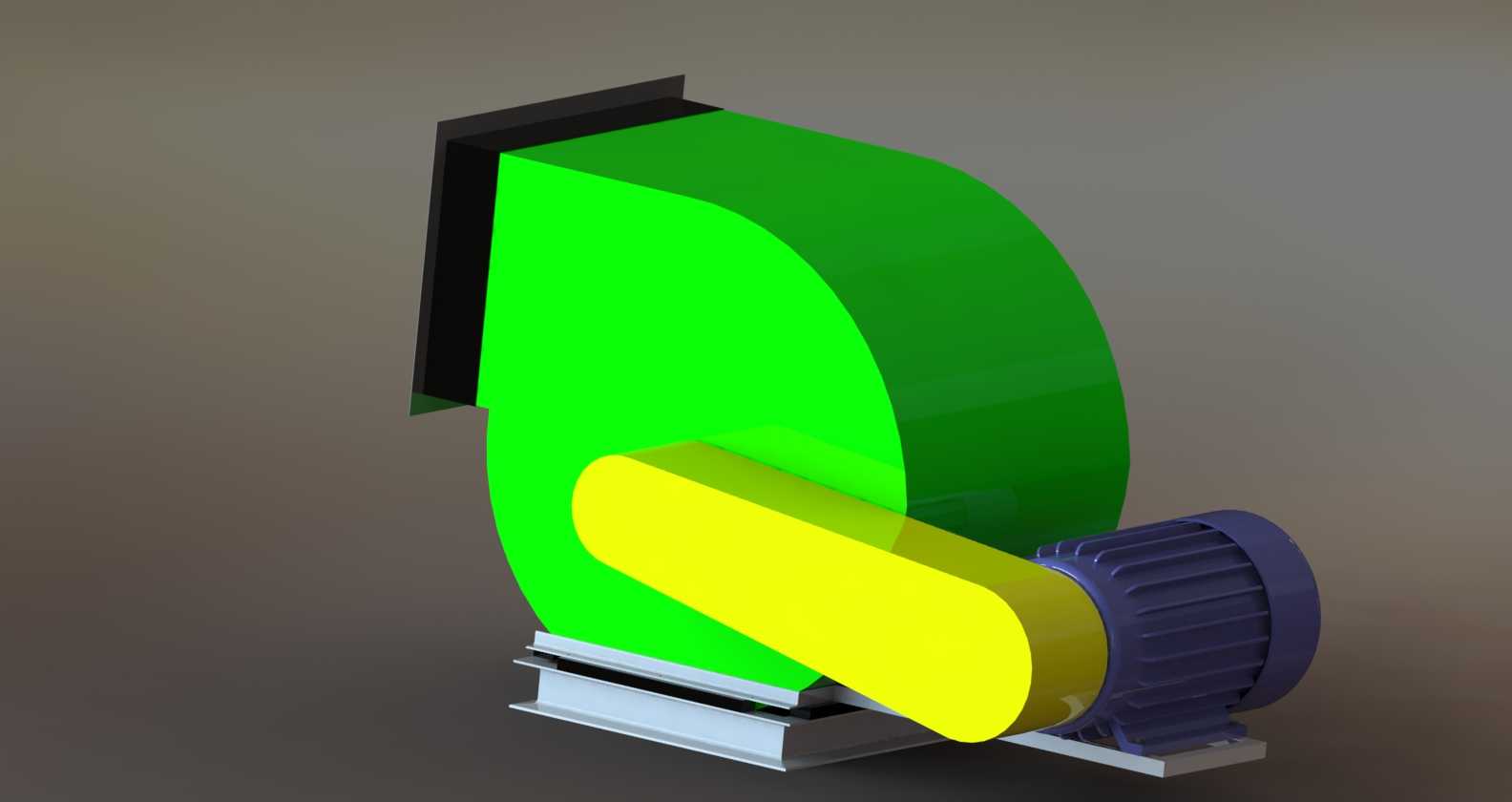

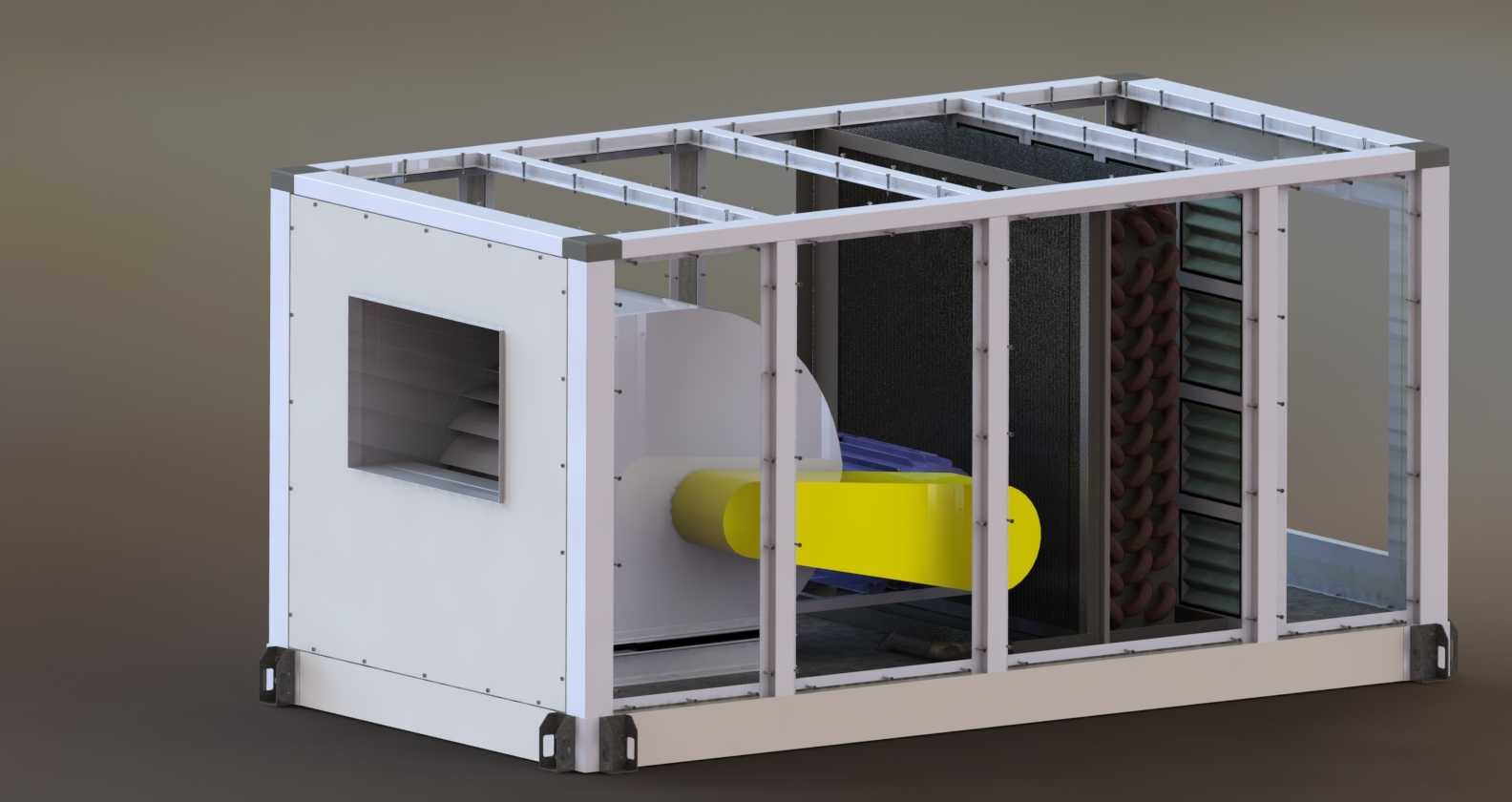

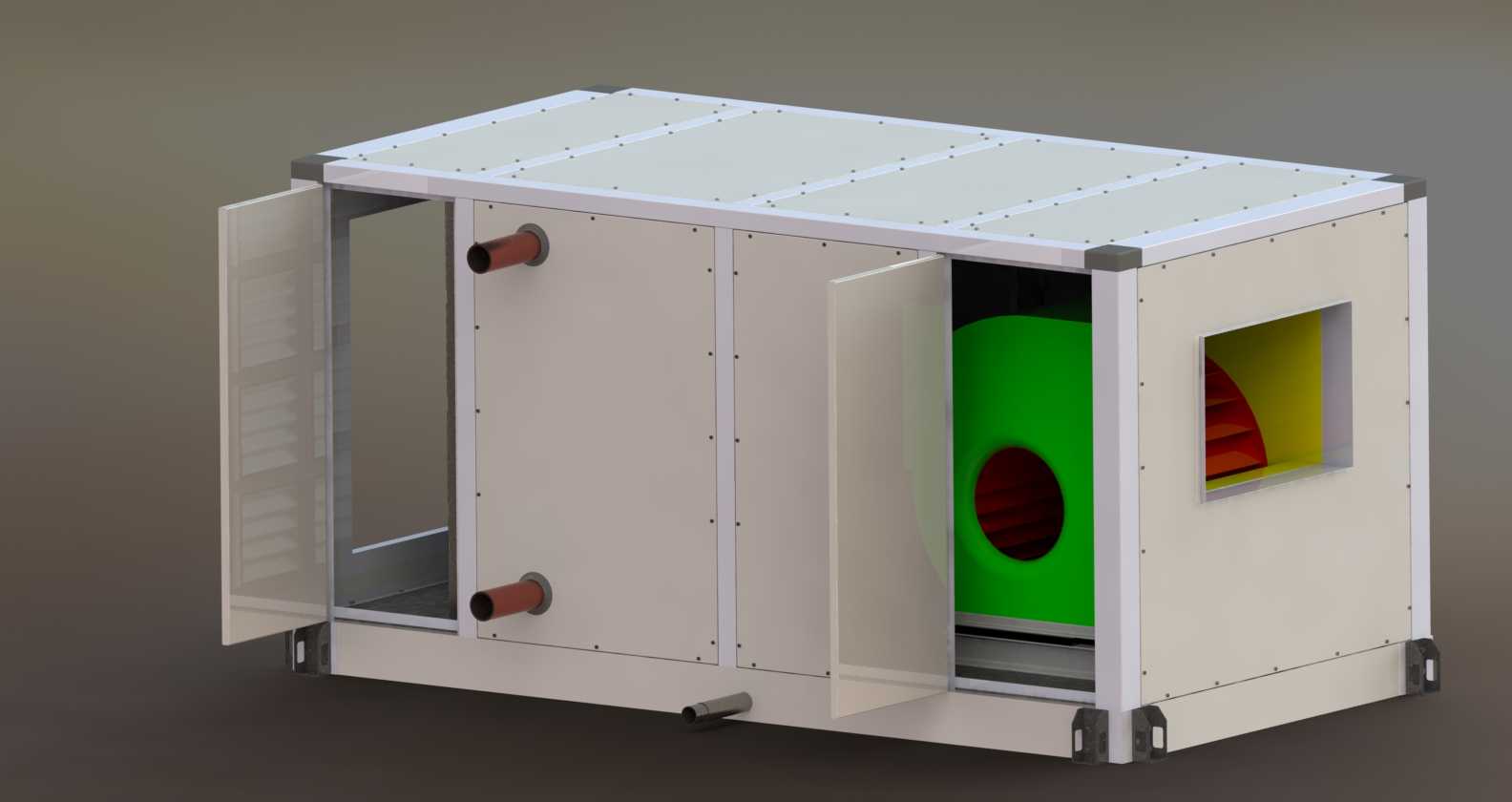

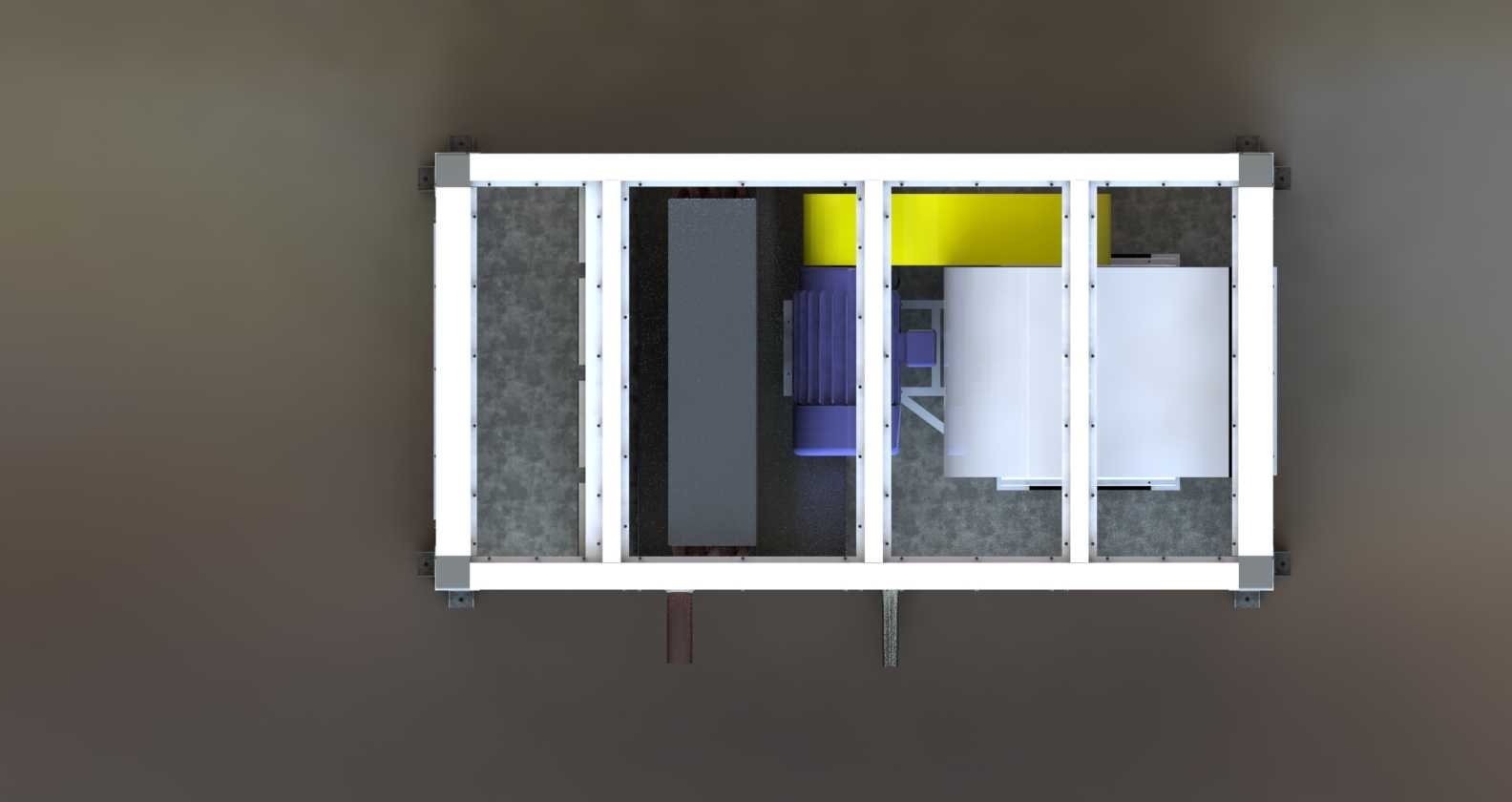

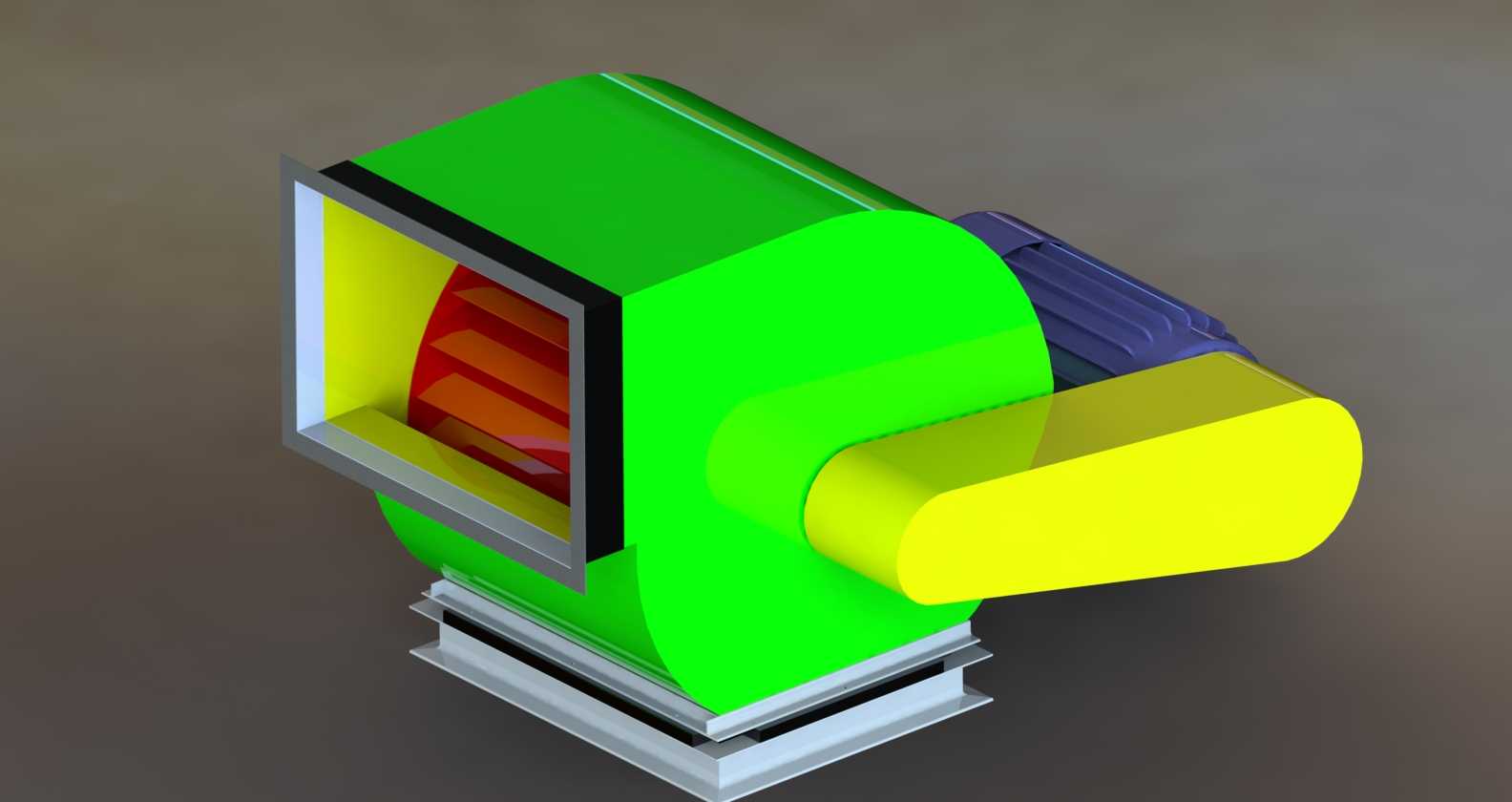

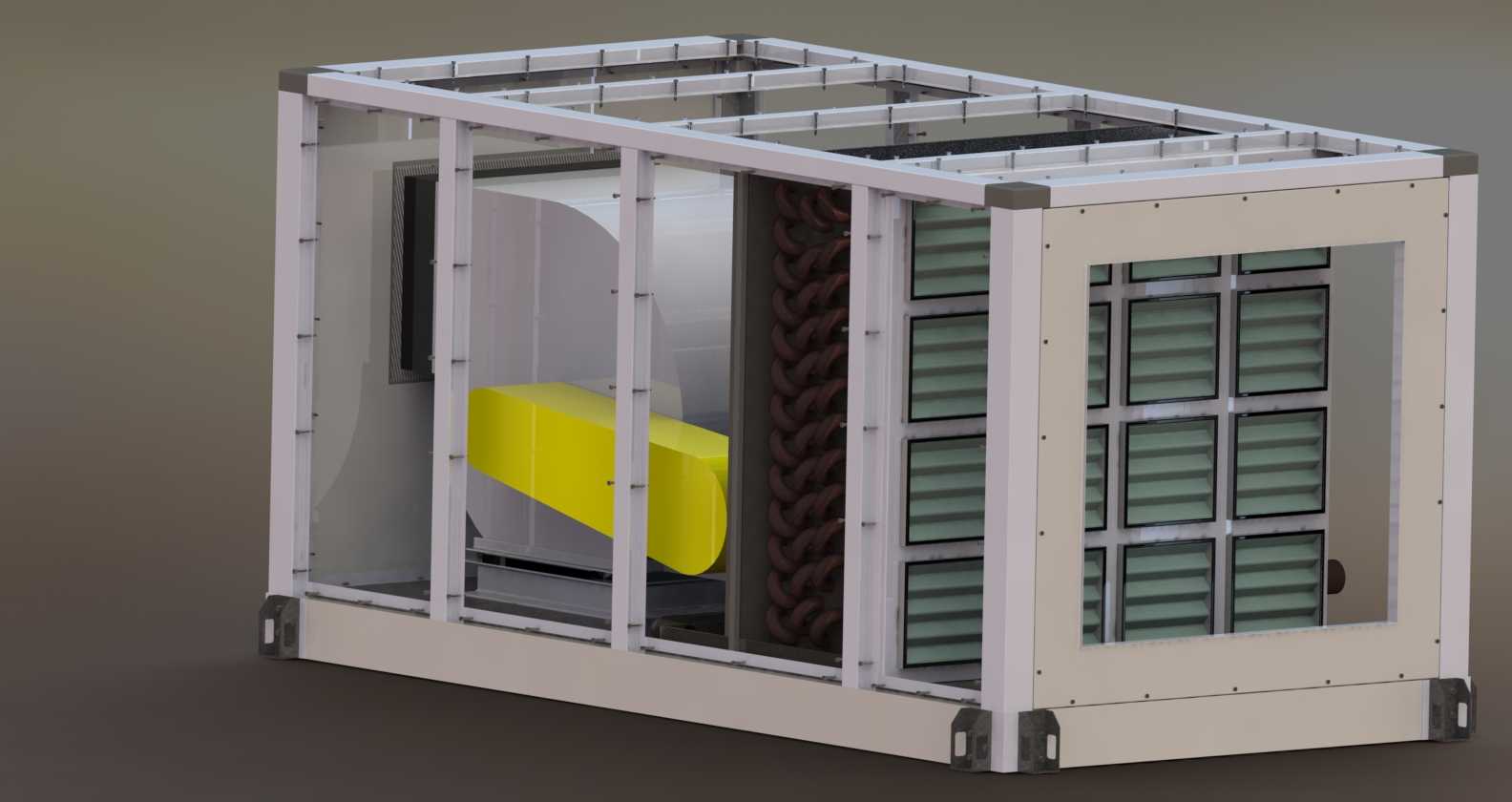

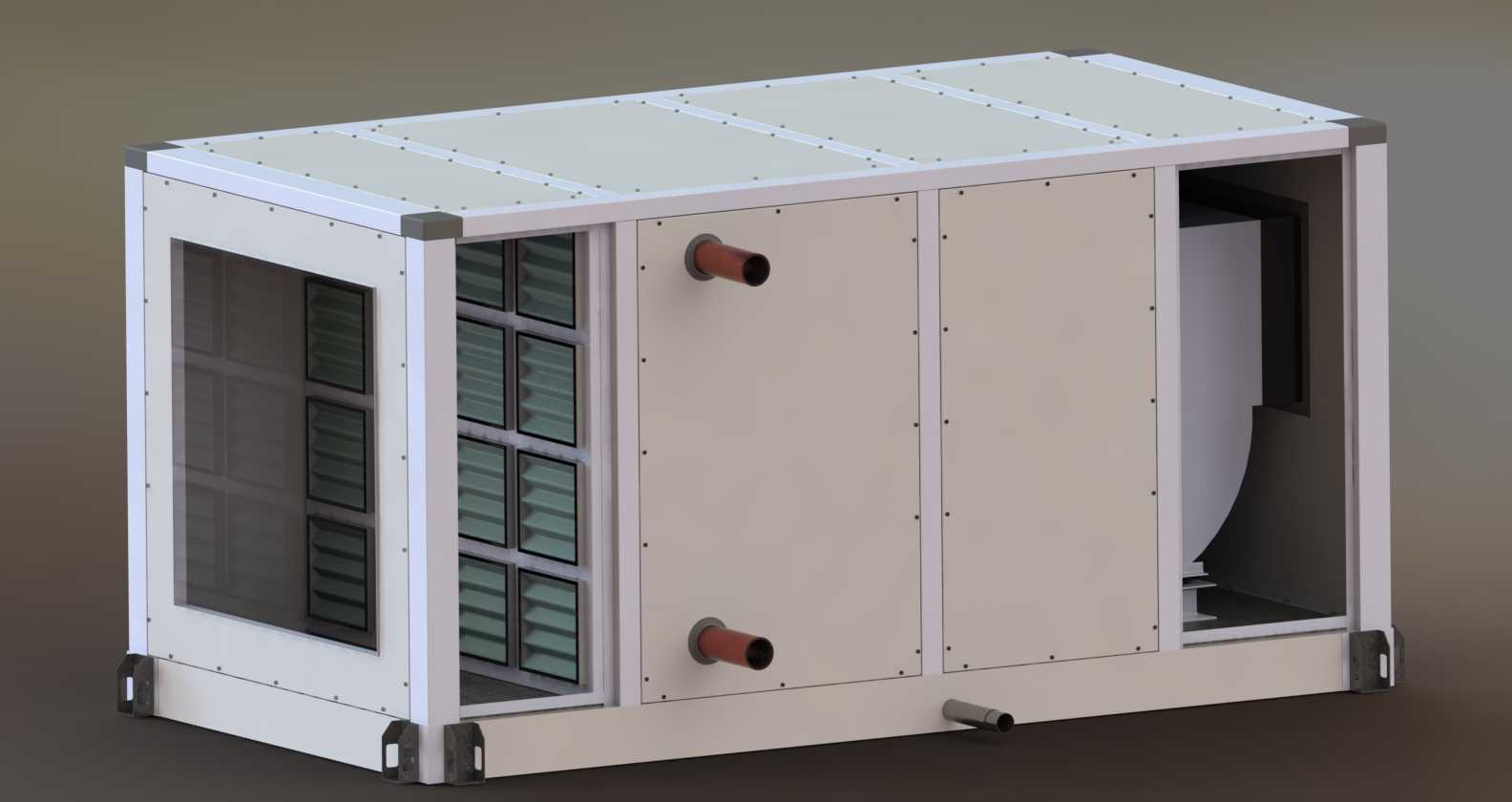

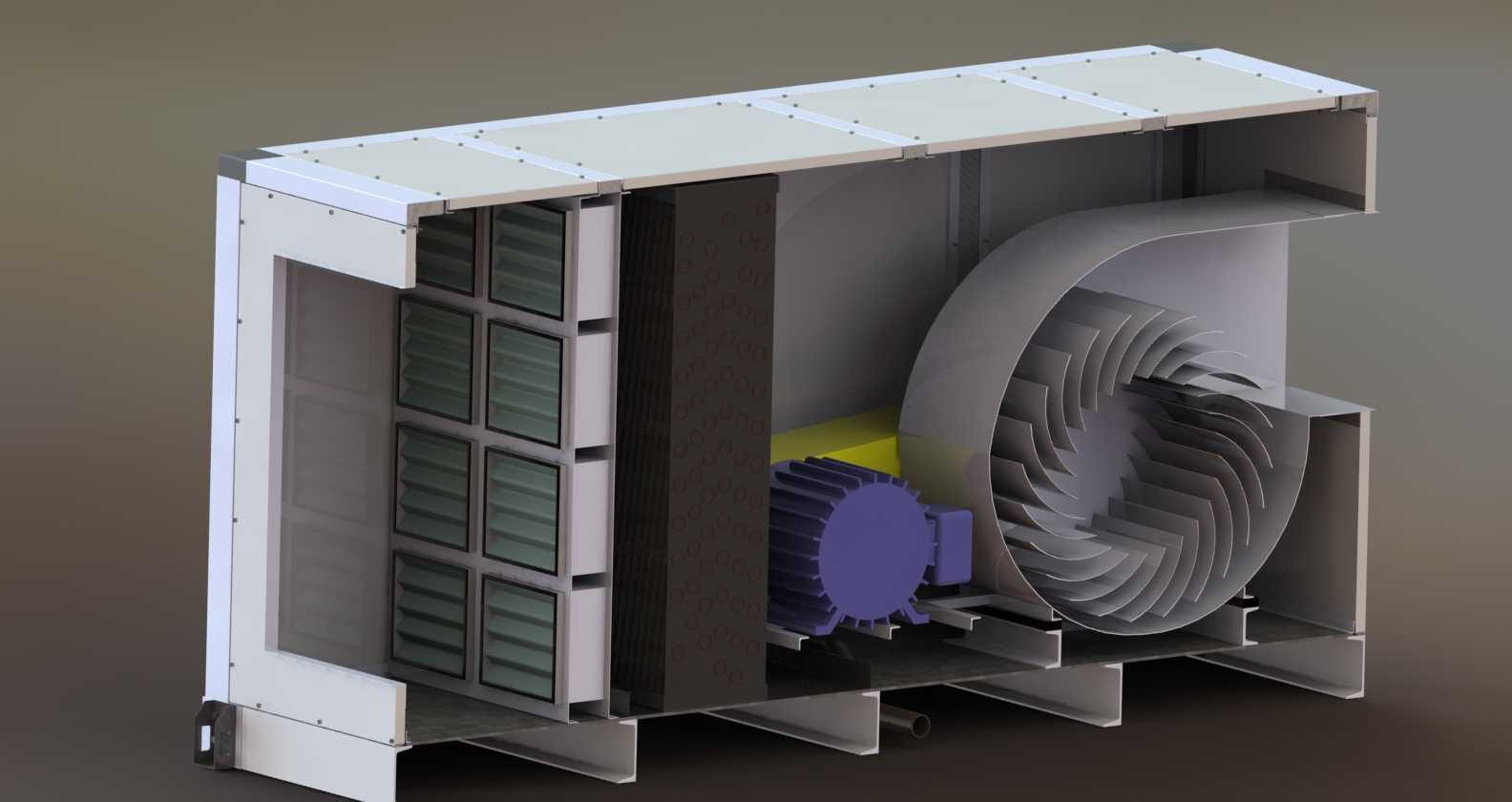

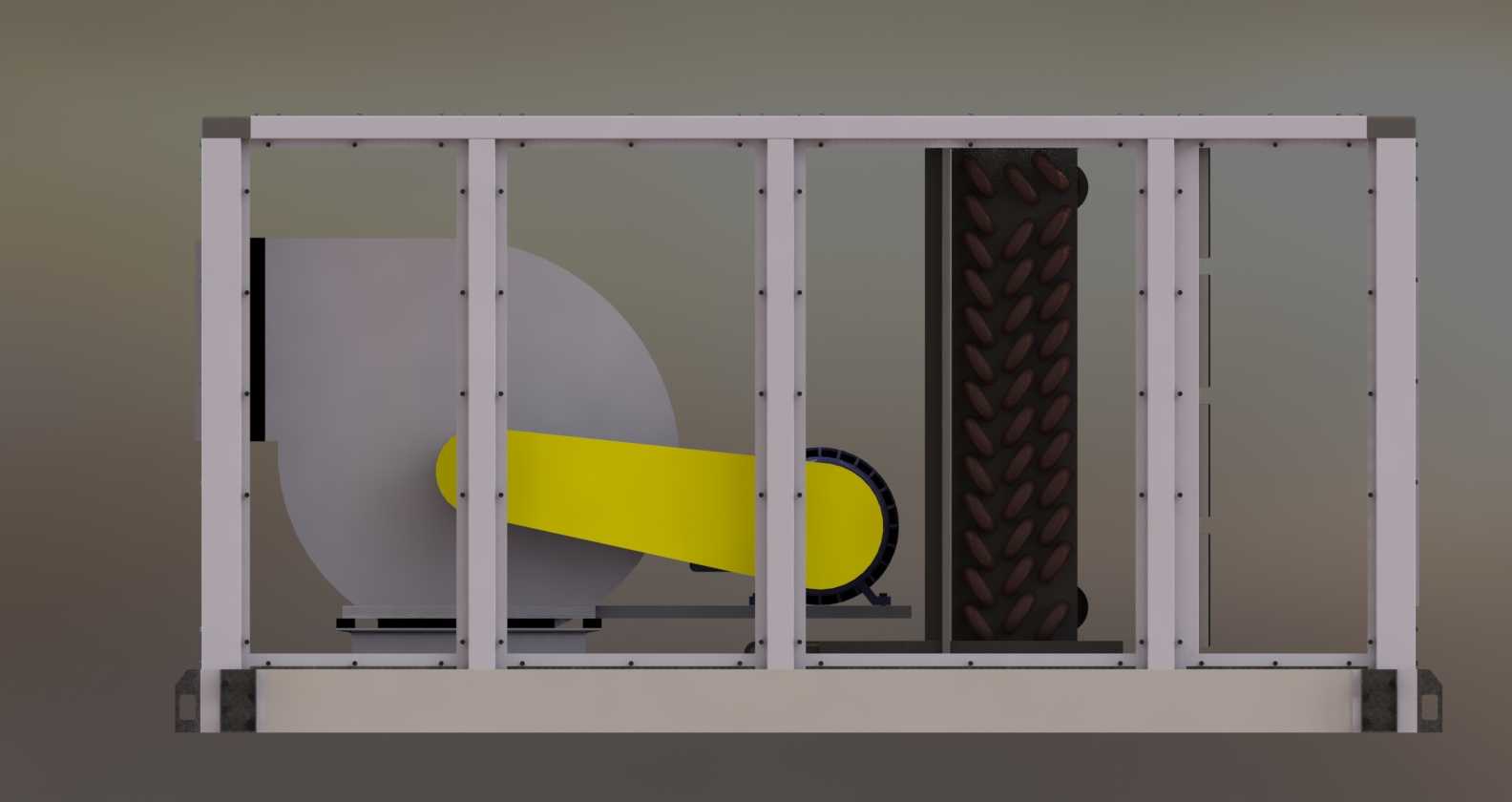

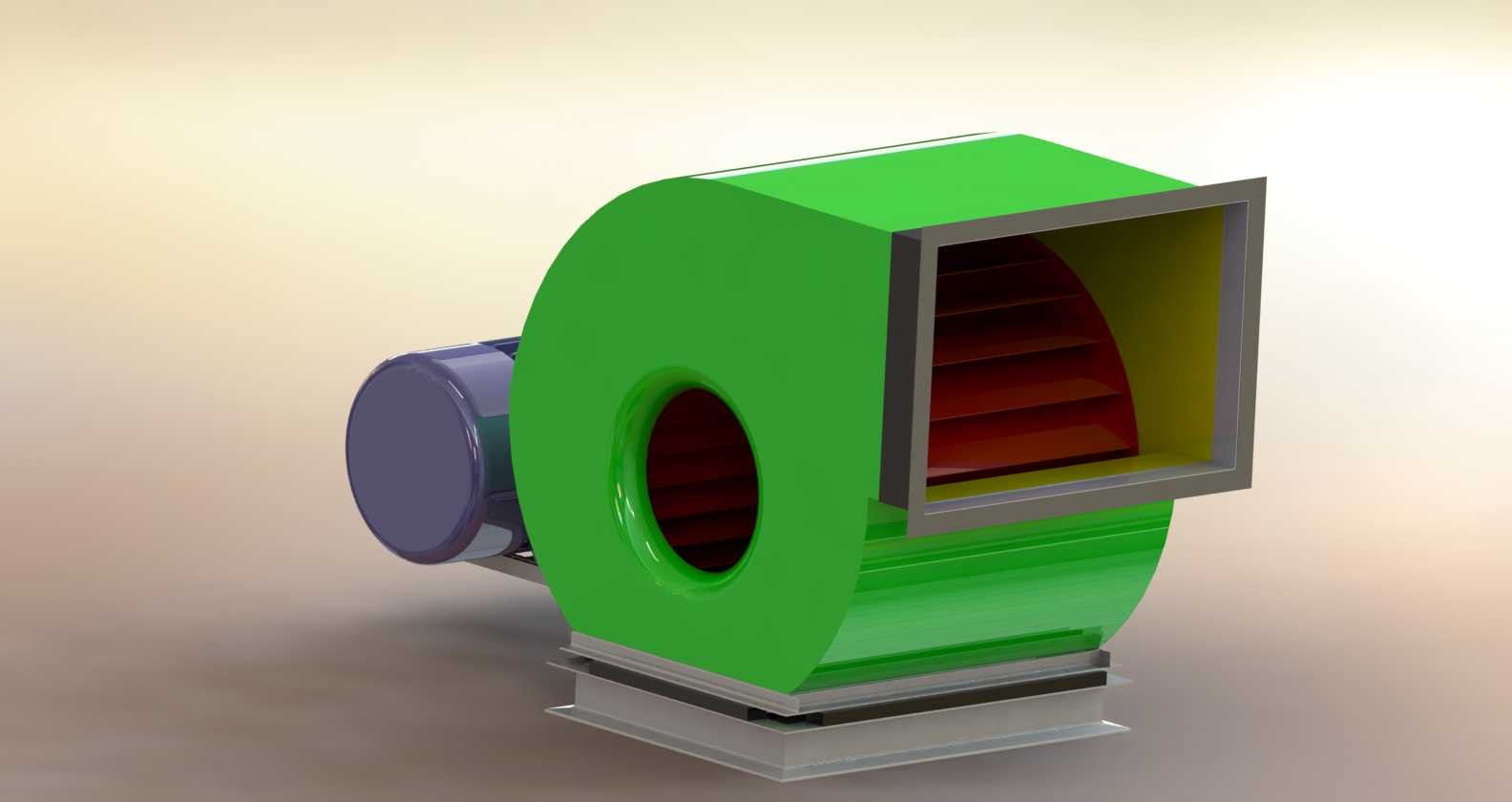

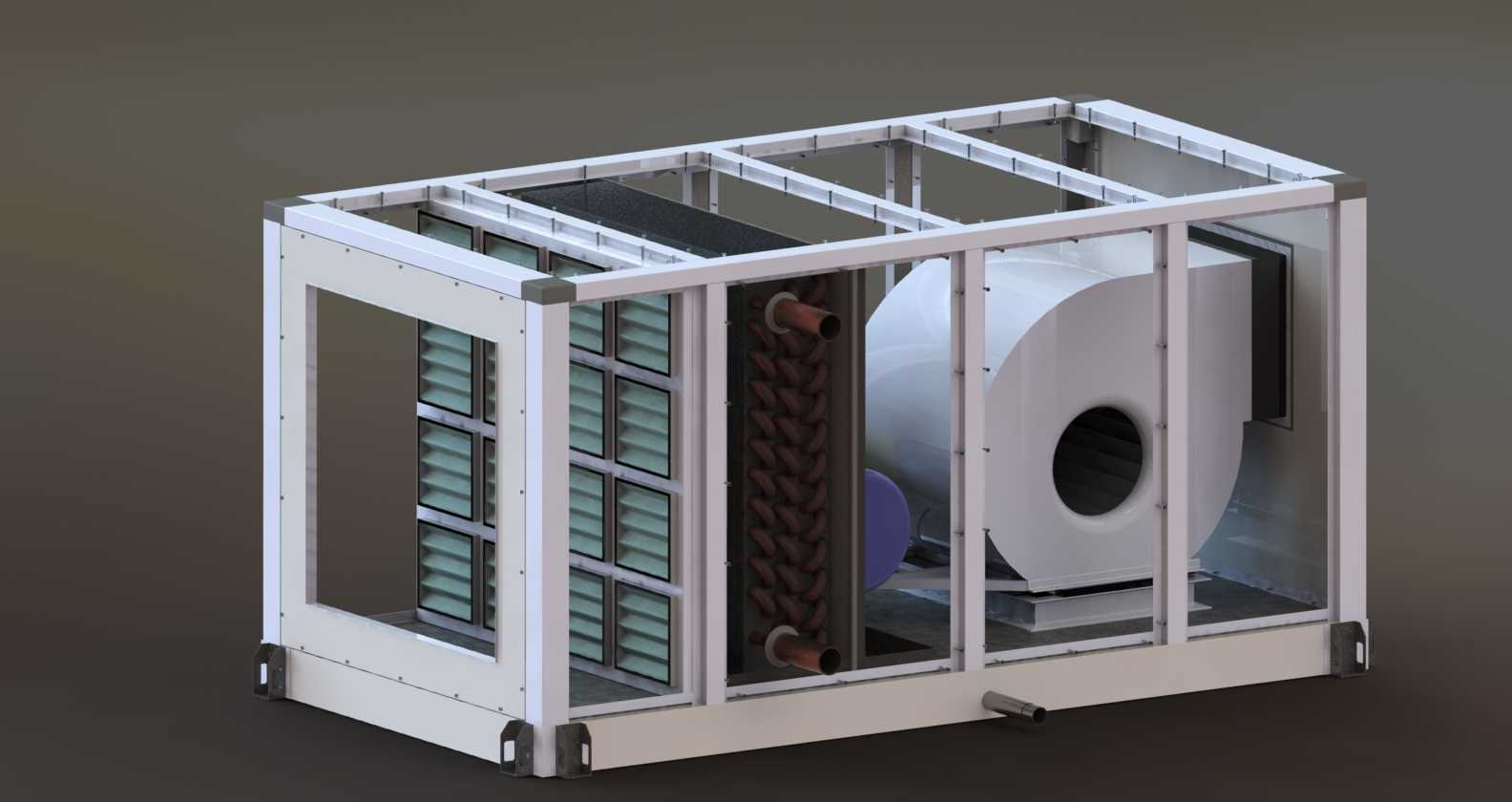

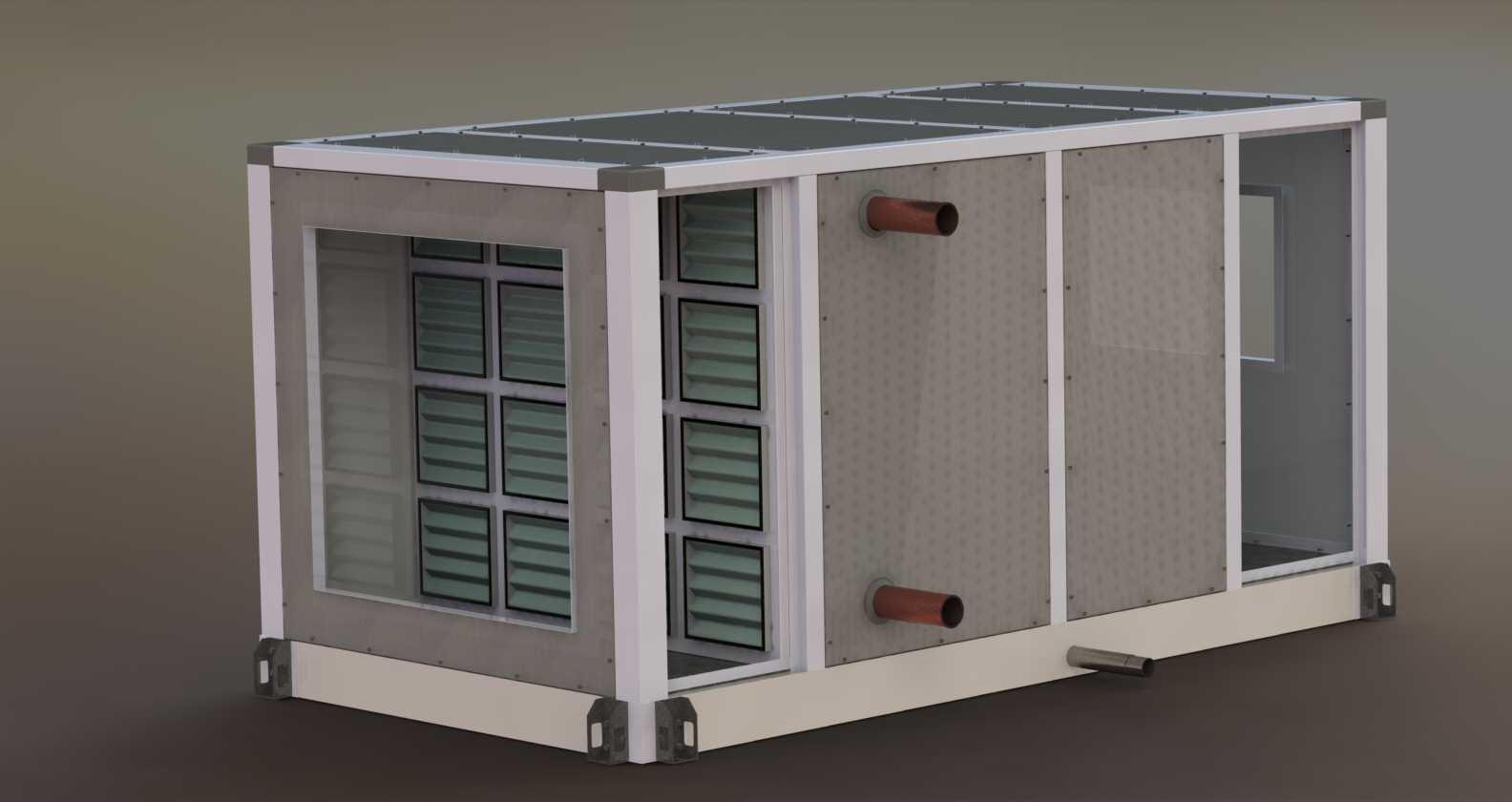

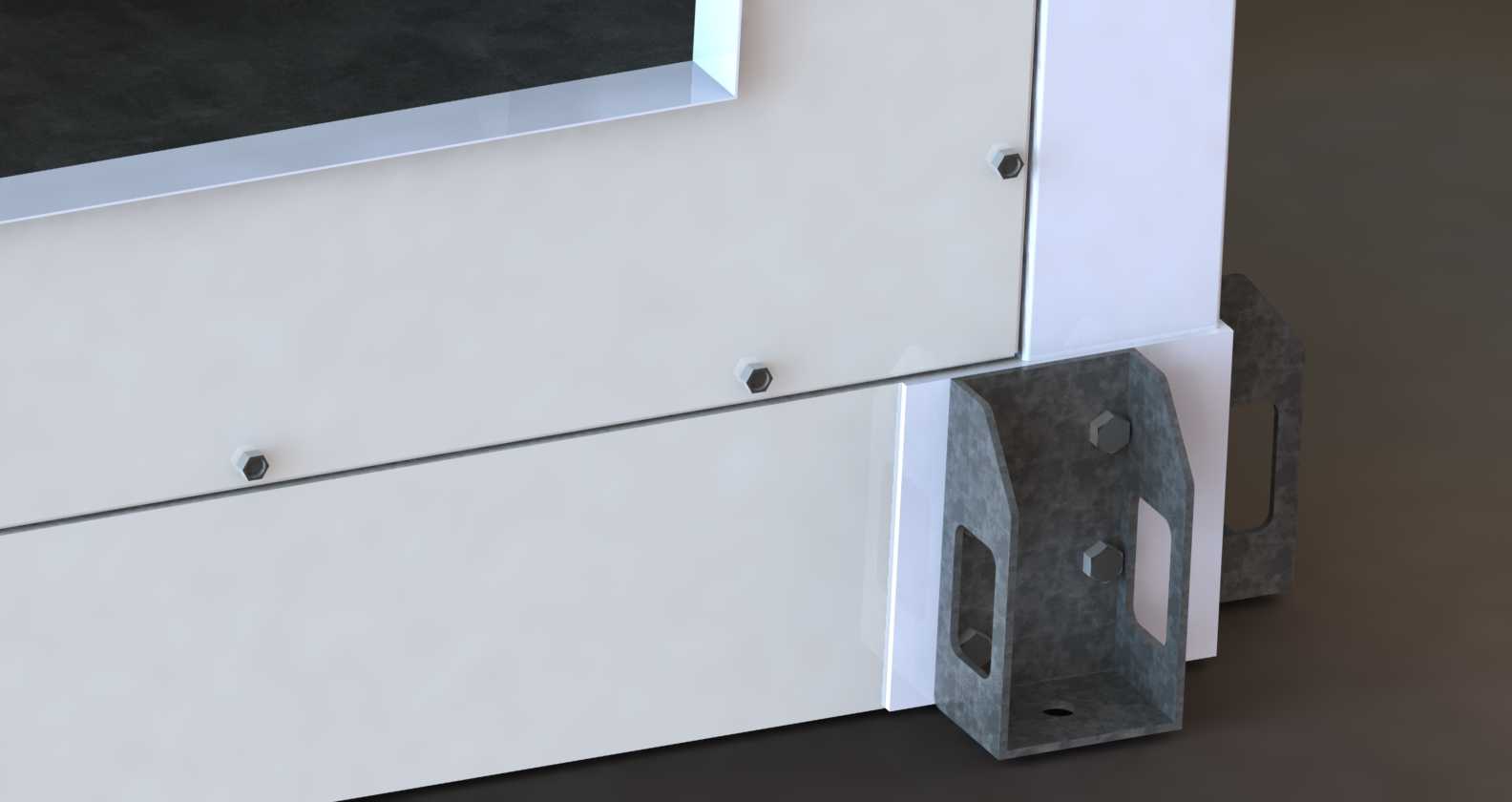

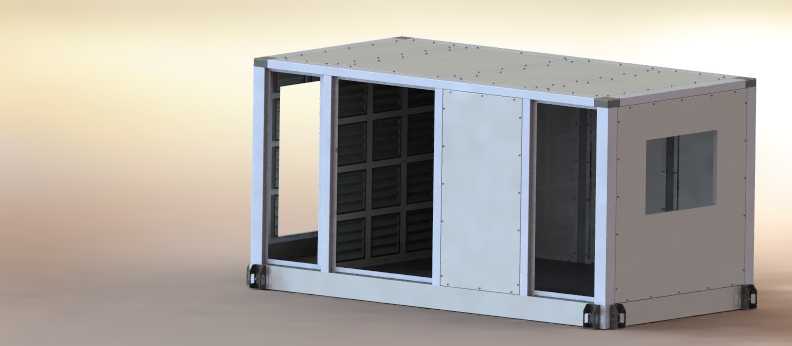

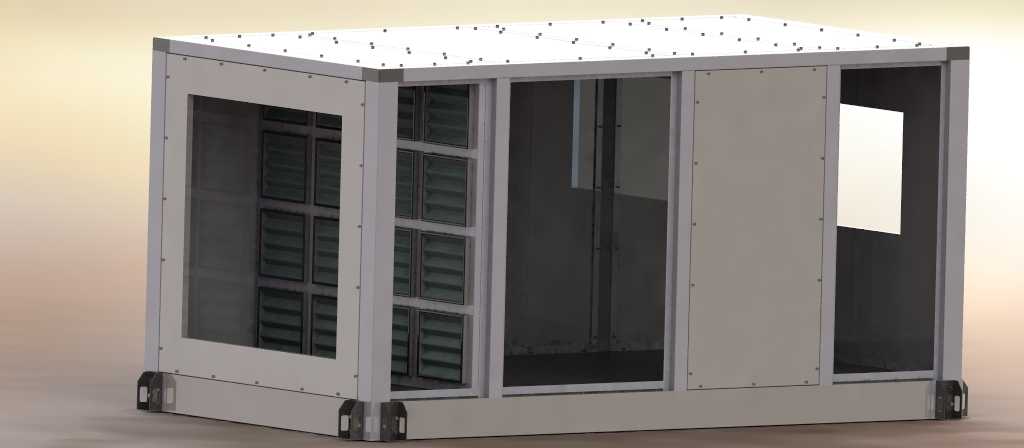

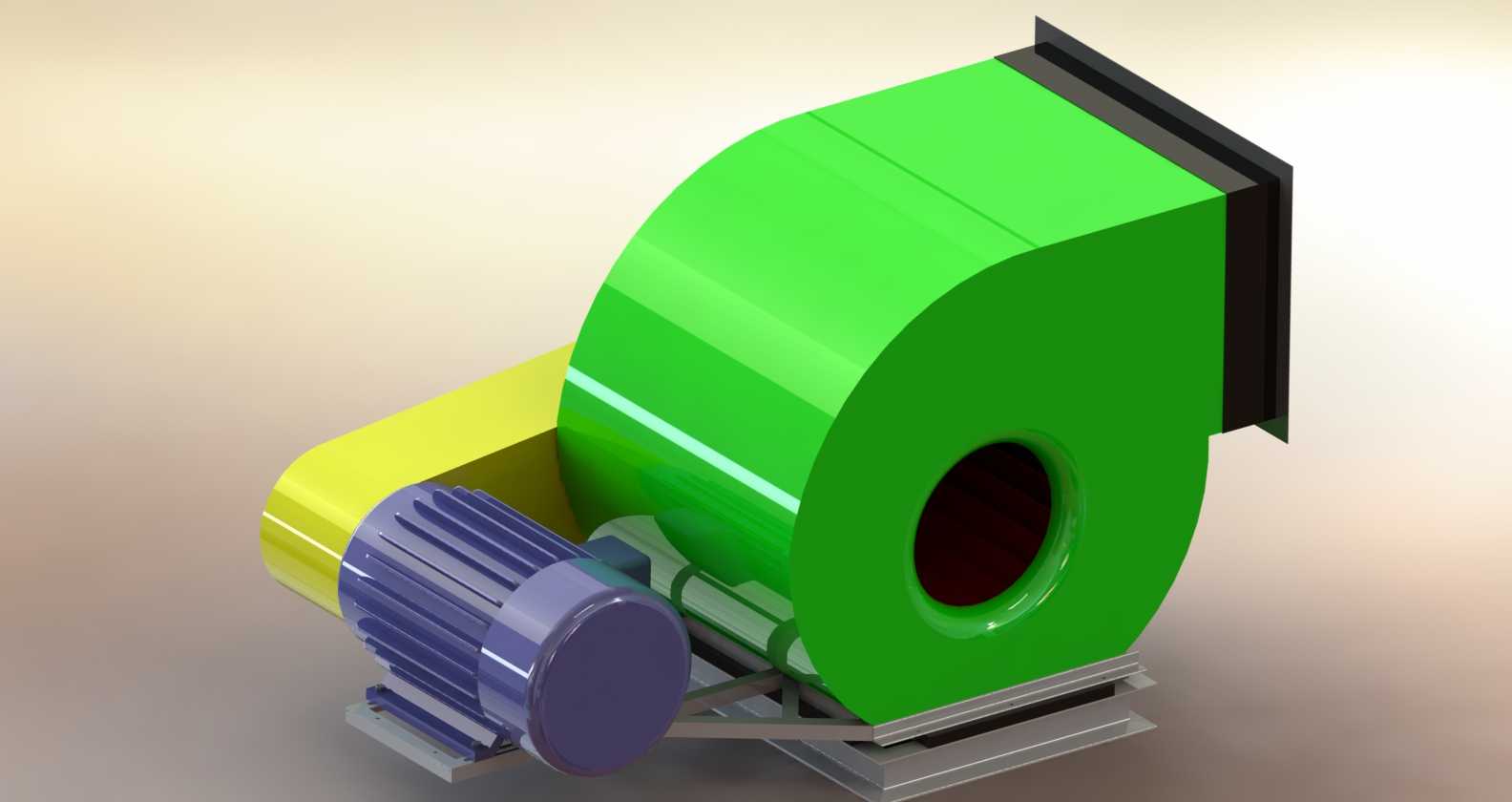

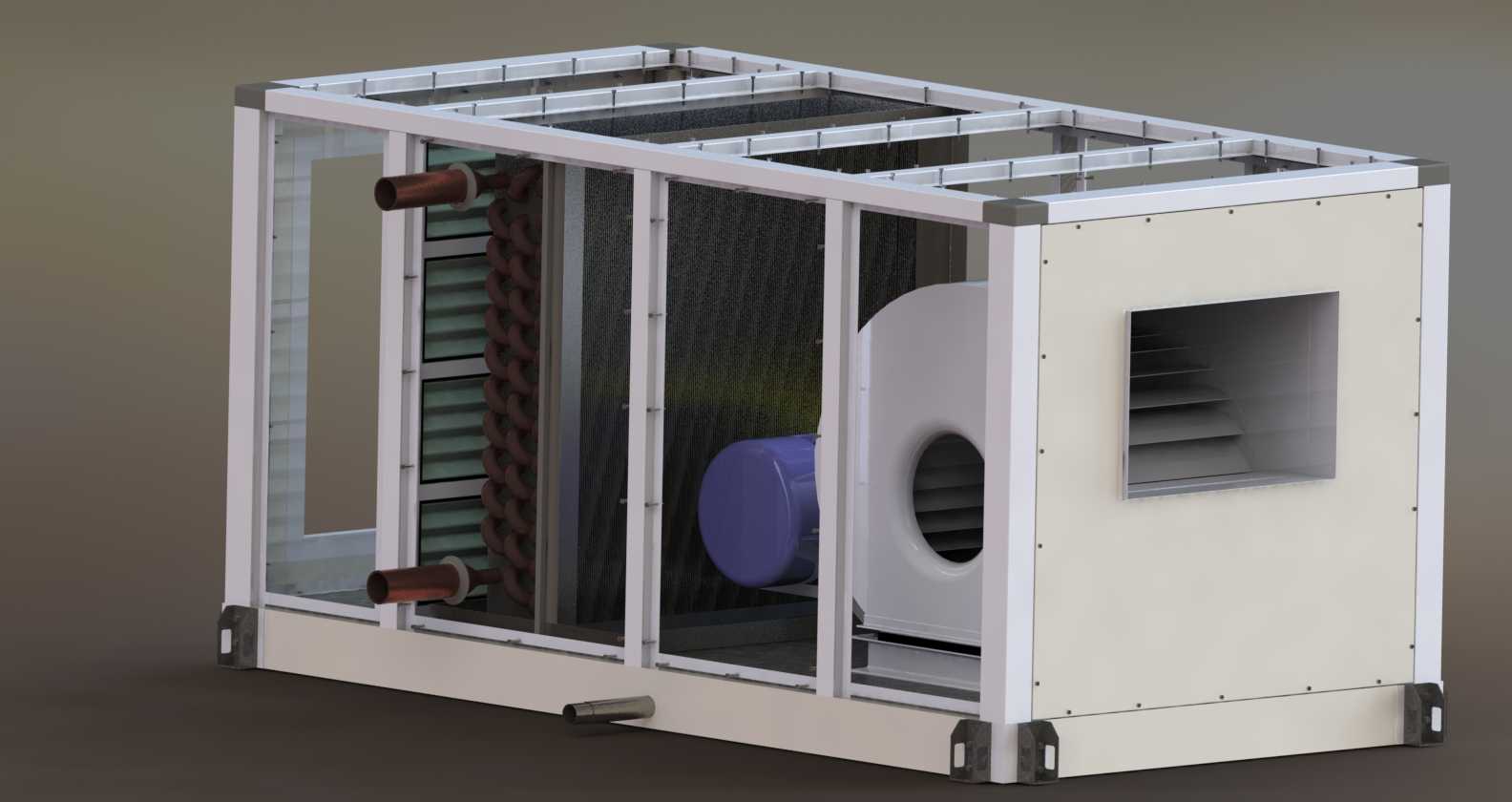

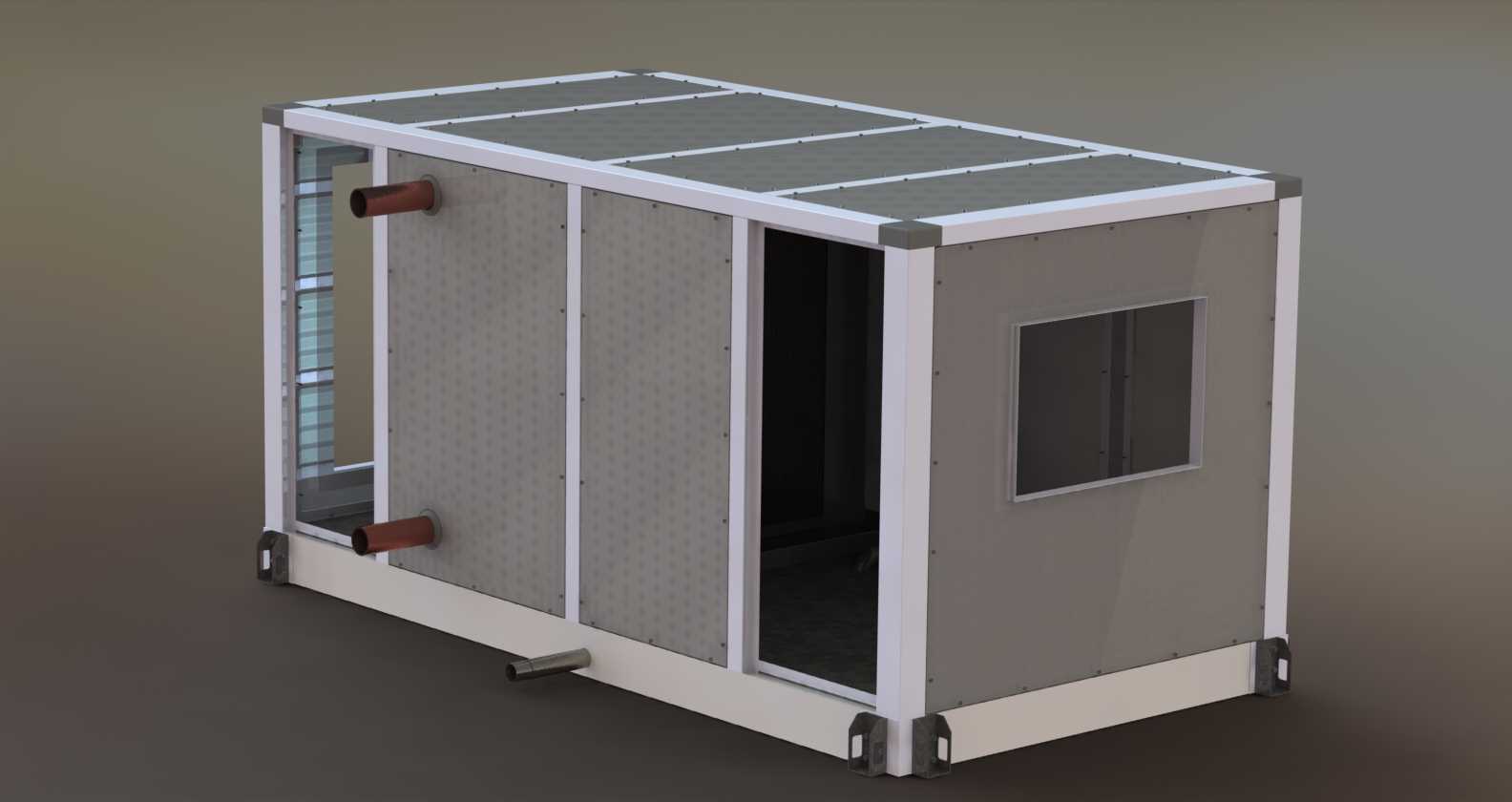

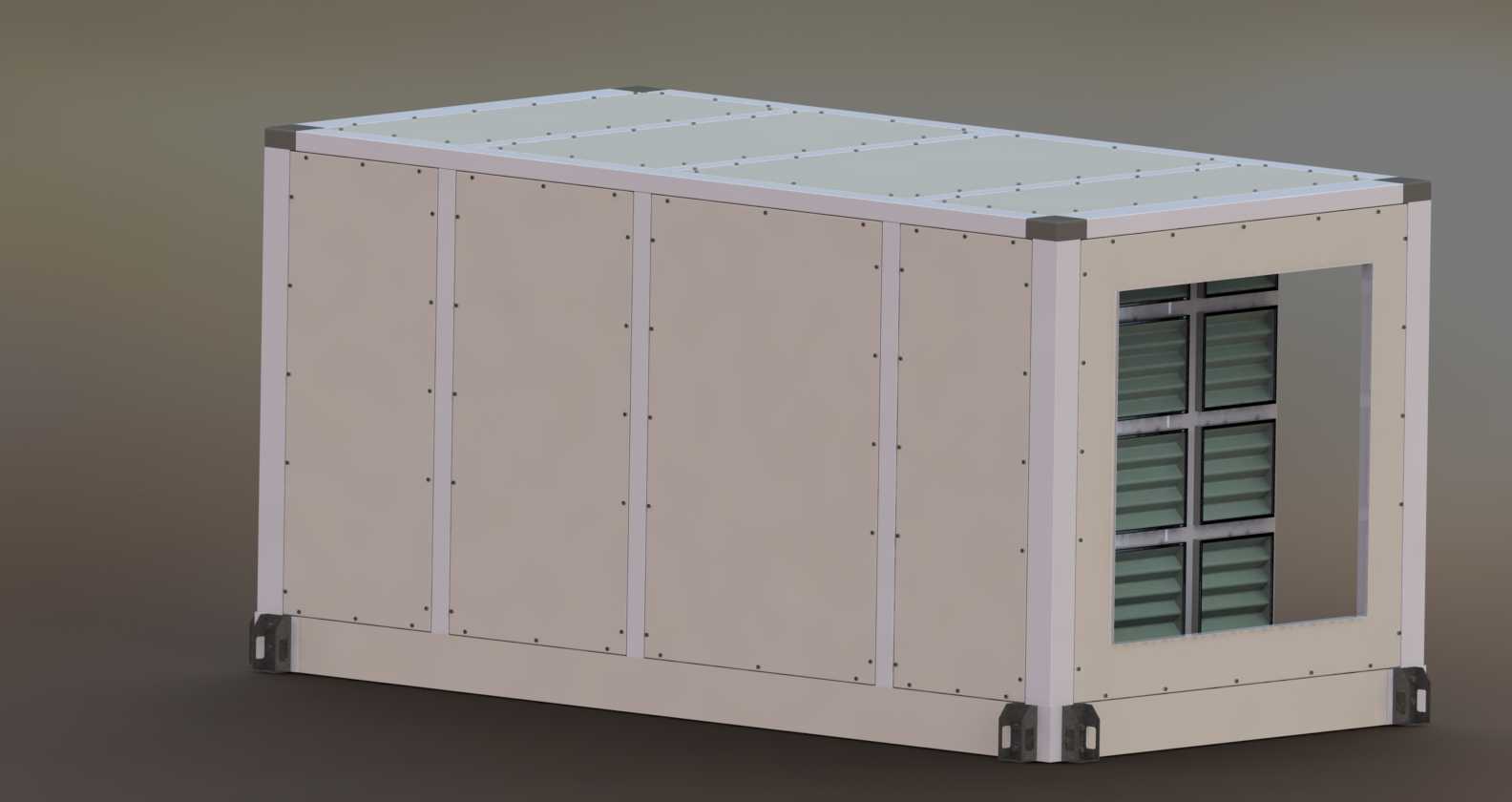

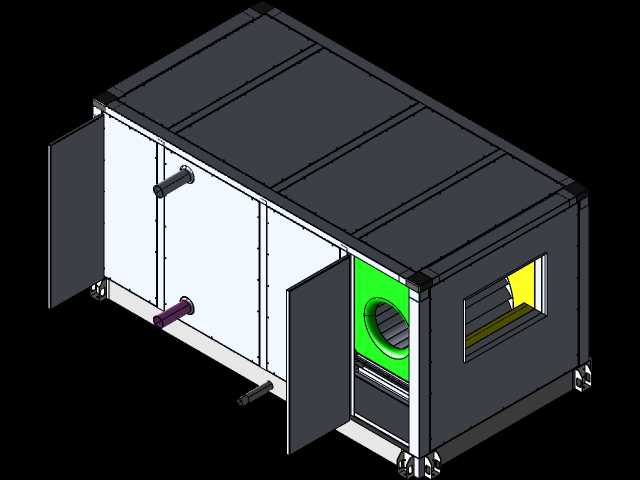

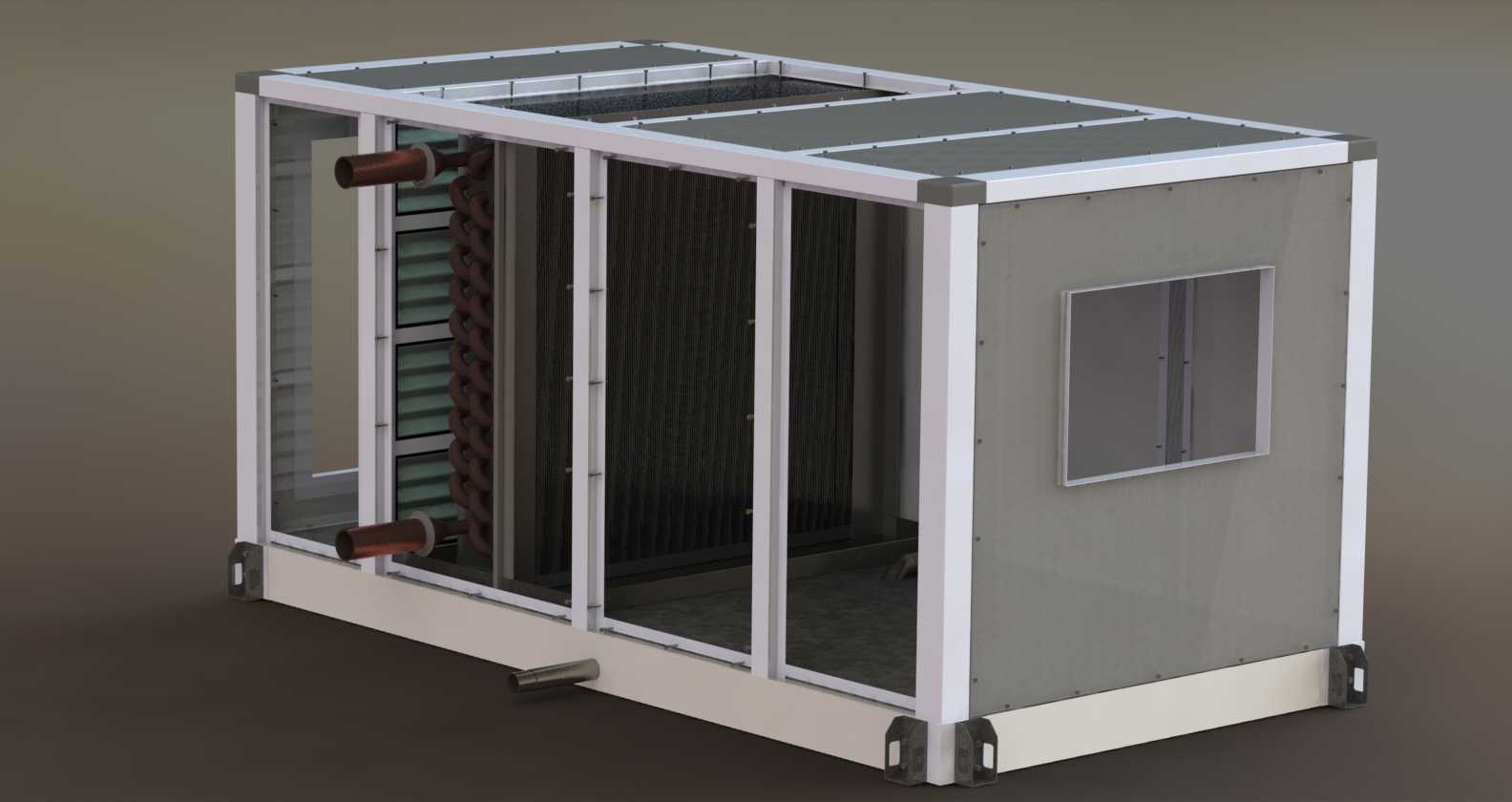

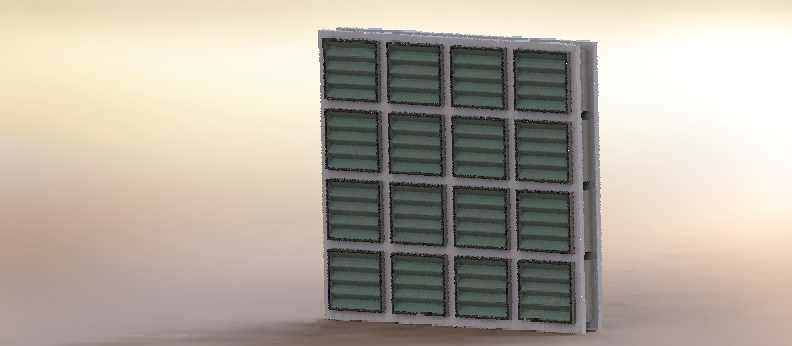

这款空气处理装置主要面向商用建筑集中通风、工业车间环境调控、洁净空间温湿度调节等应用场景，可承担大空间的空气过滤、冷却降温、送风循环等核心功能，适配25000CFM大风量输送需求，能够为商超、厂房、数据机房等场所提供稳定的温湿度与空气洁净度保障。设备采用模块化箱式结构设计，整体框架采用标准铝型材拼接成型，外覆保温夹芯面板，既可以通过顶部吊件实现悬空吊装，也可搭配减震垫直接落地放置，适配不同场地的安装条件，无需额外定制复杂的安装基座。箱体设置多扇可开启检修门，日常运维时可直接开门更换过滤元件、检修内部风机与换热部件，无需拆解整体箱体结构，大幅降低后期维护的操作难度。内部功能段采用紧凑化排布思路，进风侧配置5微米精度过滤段，可有效拦截空气中的浮尘、纤维等杂质，避免杂质附着在换热盘管与风机叶轮上影响换热效率与运行寿命；换热段采用标准尺寸盘管搭配标准管径接口，可对接冷冻水系统实现空气冷却降温，接口位置预留充足的管路操作空间，方便现场管路对接与阀门安装；送风段采用离心风机配置，风机与箱体之间设置减震结构，降低运行过程中的震动传递与噪音输出，风机选型匹配整体风阻特性，保证在额定风量下仍有充足的余压克服风管阻力，将处理后的空气输送到各个送风末端。设计过程中充分考虑安装边界限制，整体外形尺寸适配常规建筑的设备运输通道与机房门洞，各功能段可拆分运输后现场组装，解决了大型整机设备进场困难的问题；箱体边角采用防护包角设计，既提升了整体结构强度，也避免运输安装过程中边角磕碰造成面板变形；箱体密封处采用连续密封胶条设计，减少运行过程中的漏风损失，提升设备整体运行能效。设备的进出风口采用标准法兰接口，可直接对接常规尺寸的通风风管，无需额外制作变径转接件，降低现场施工的工作量与材料成本。
