三维建模视图方向与轴方向可视化参照教具

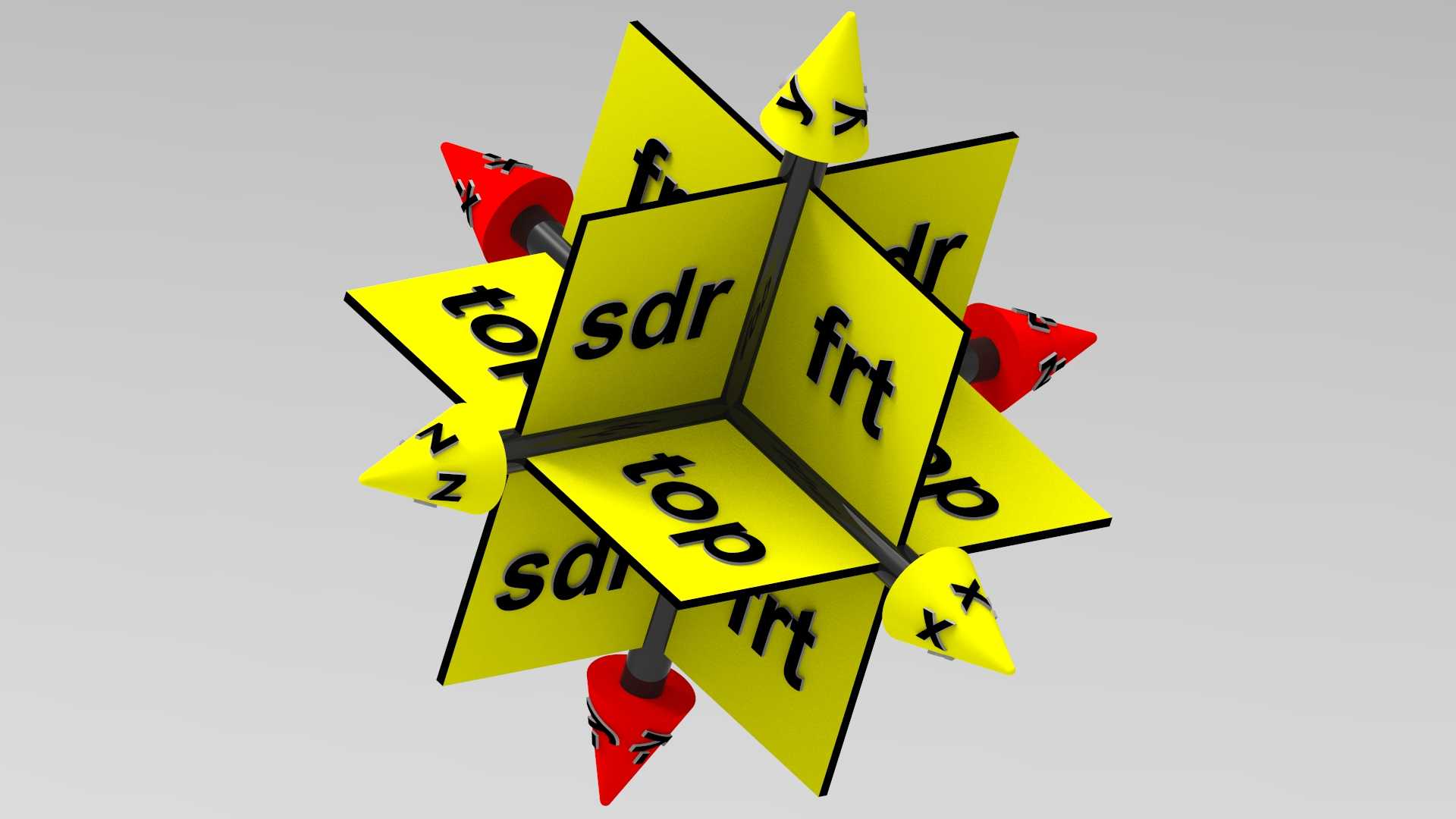

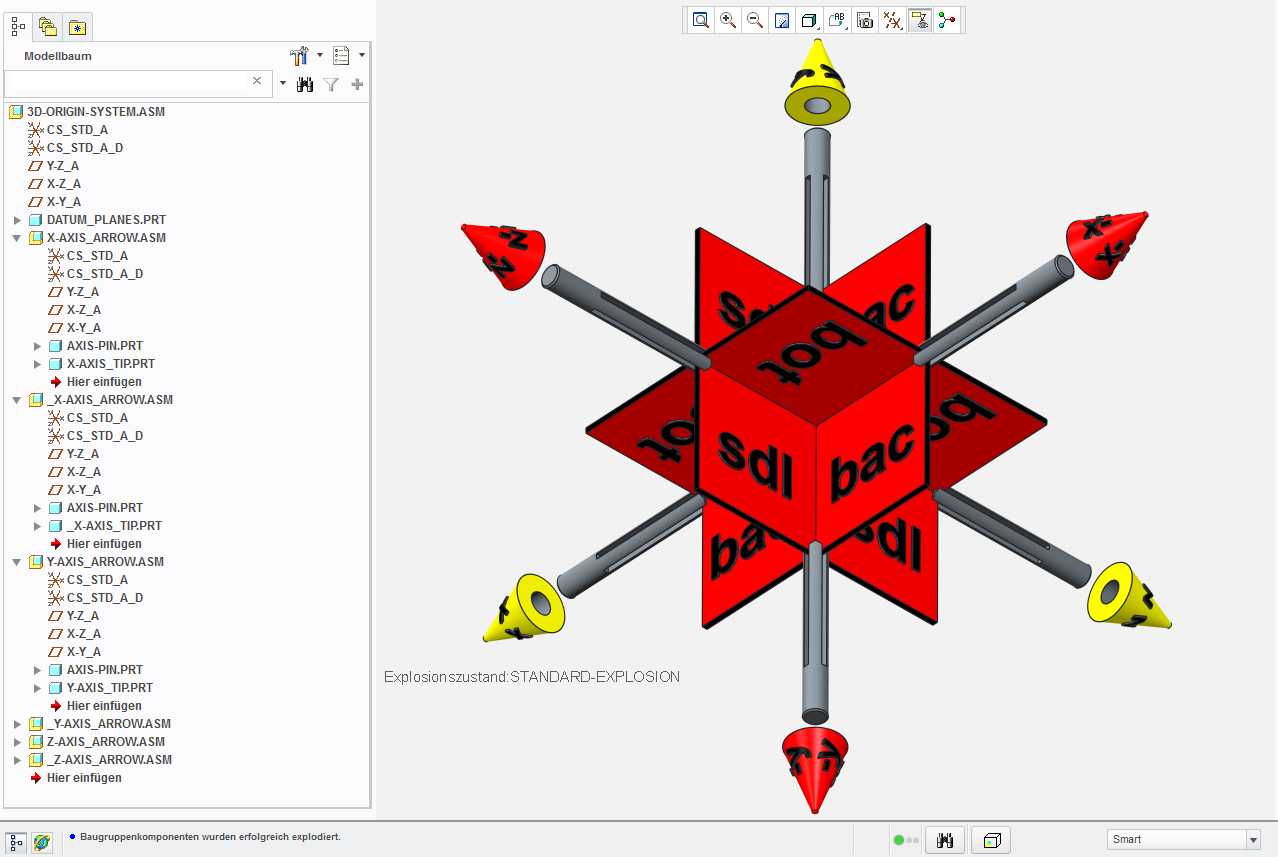

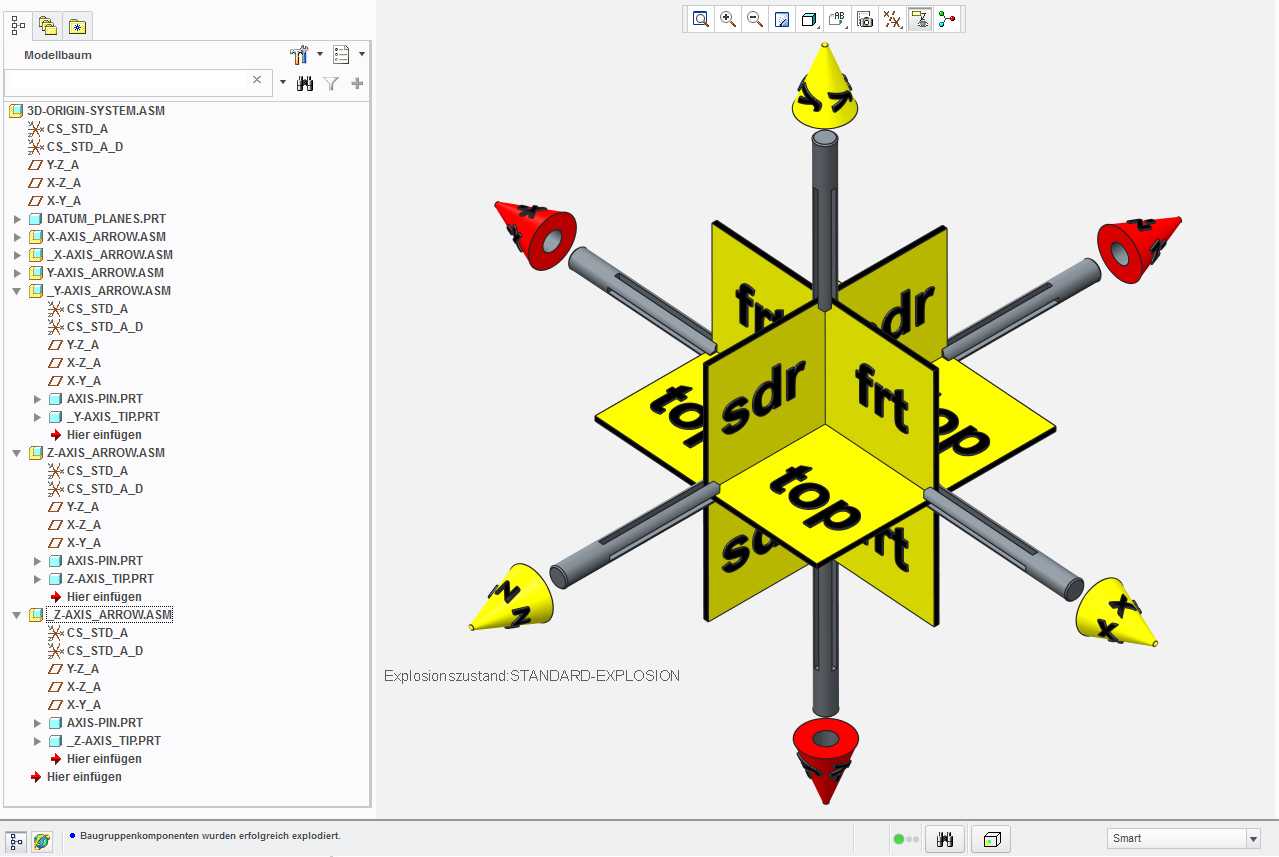

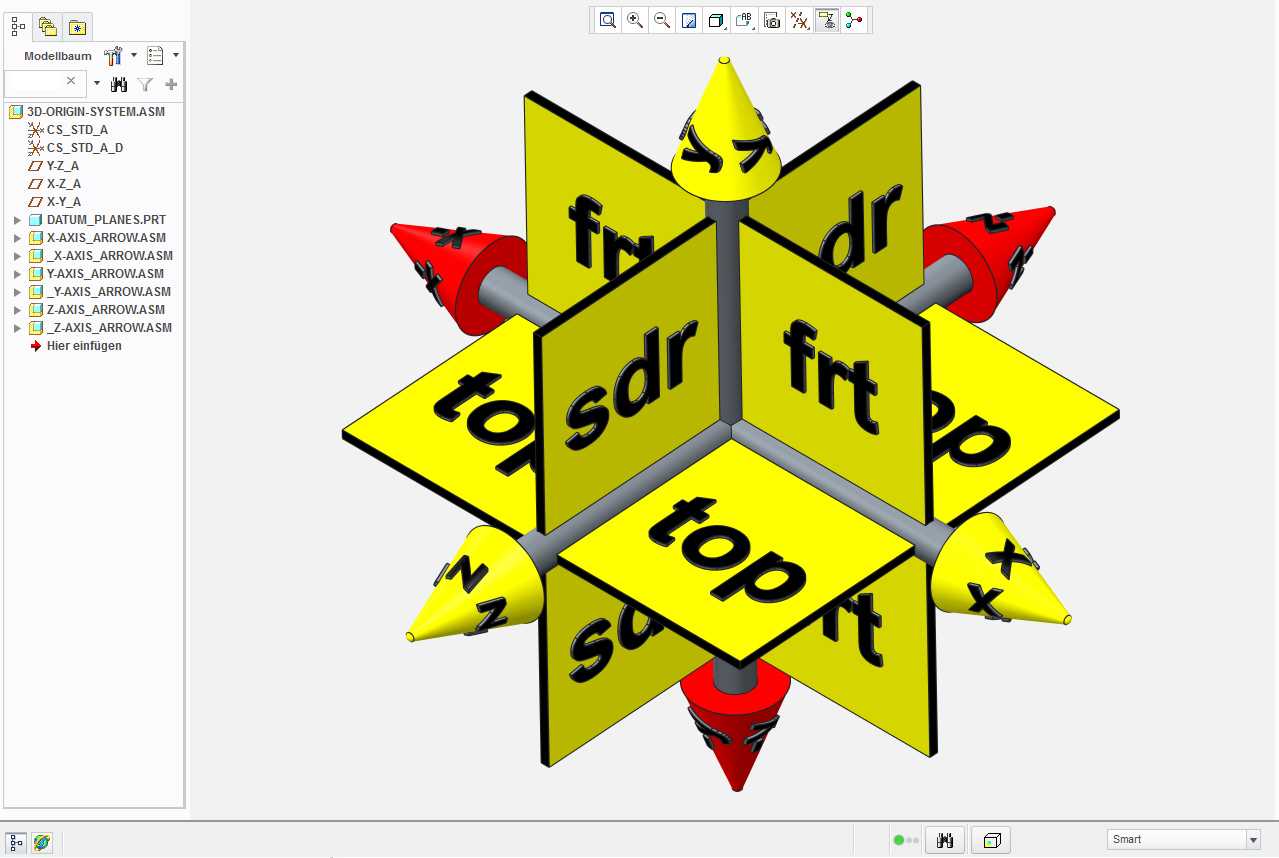

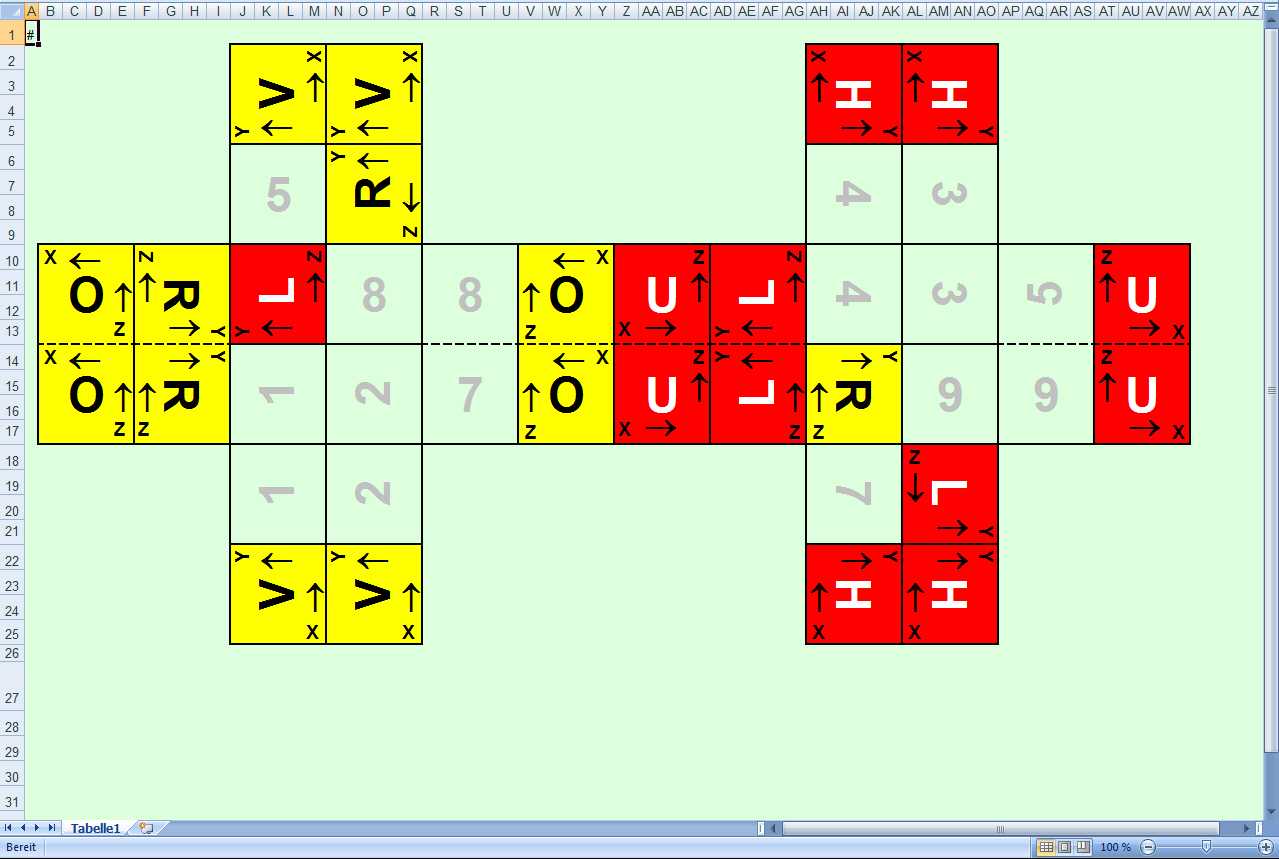

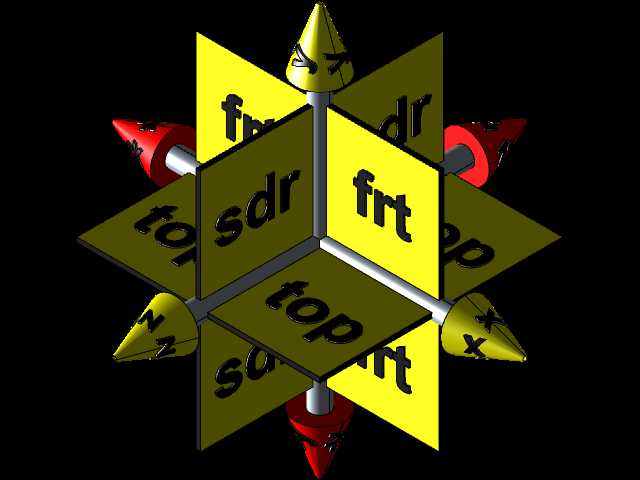

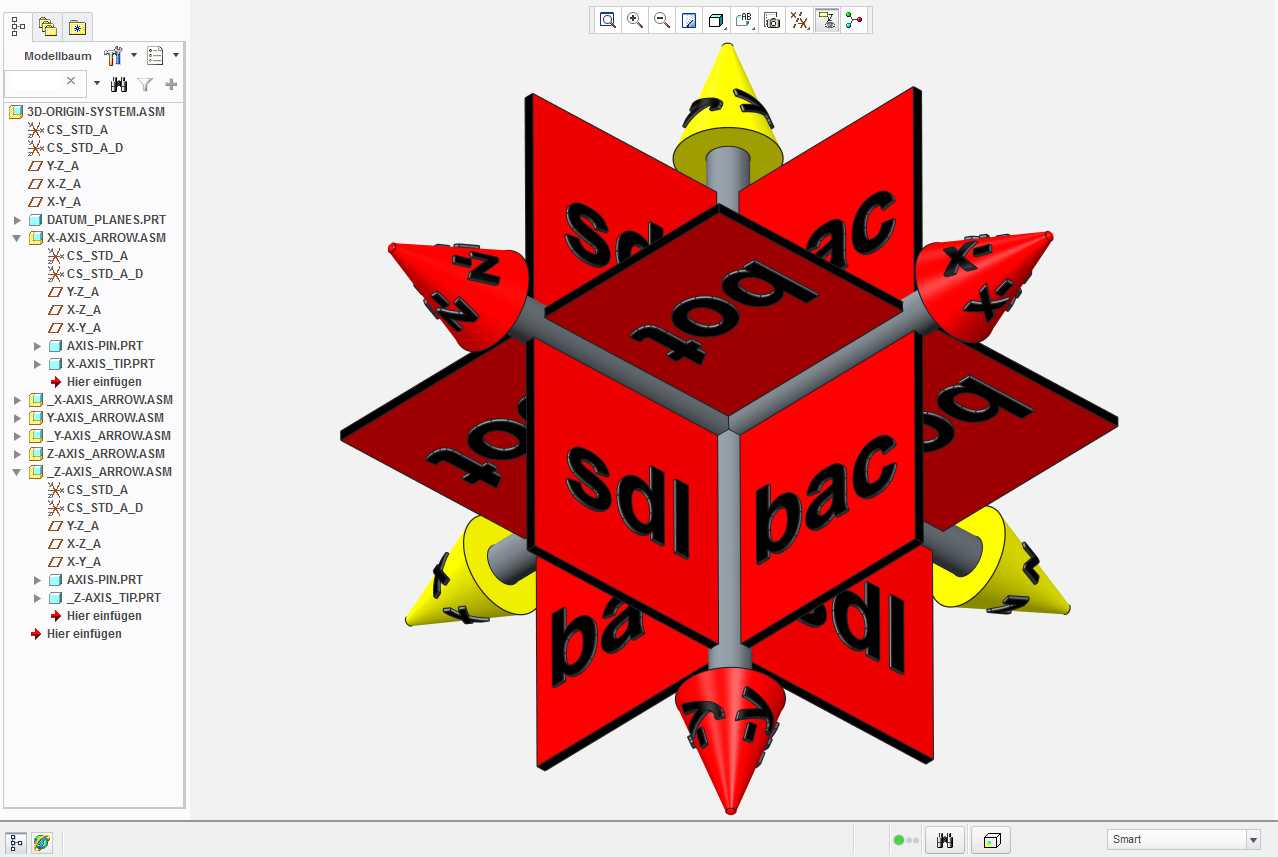

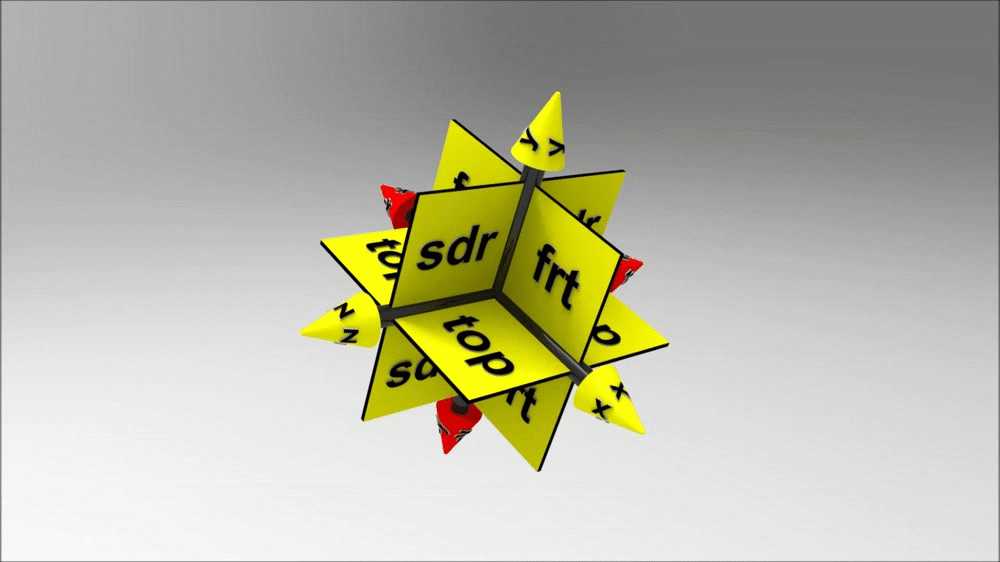

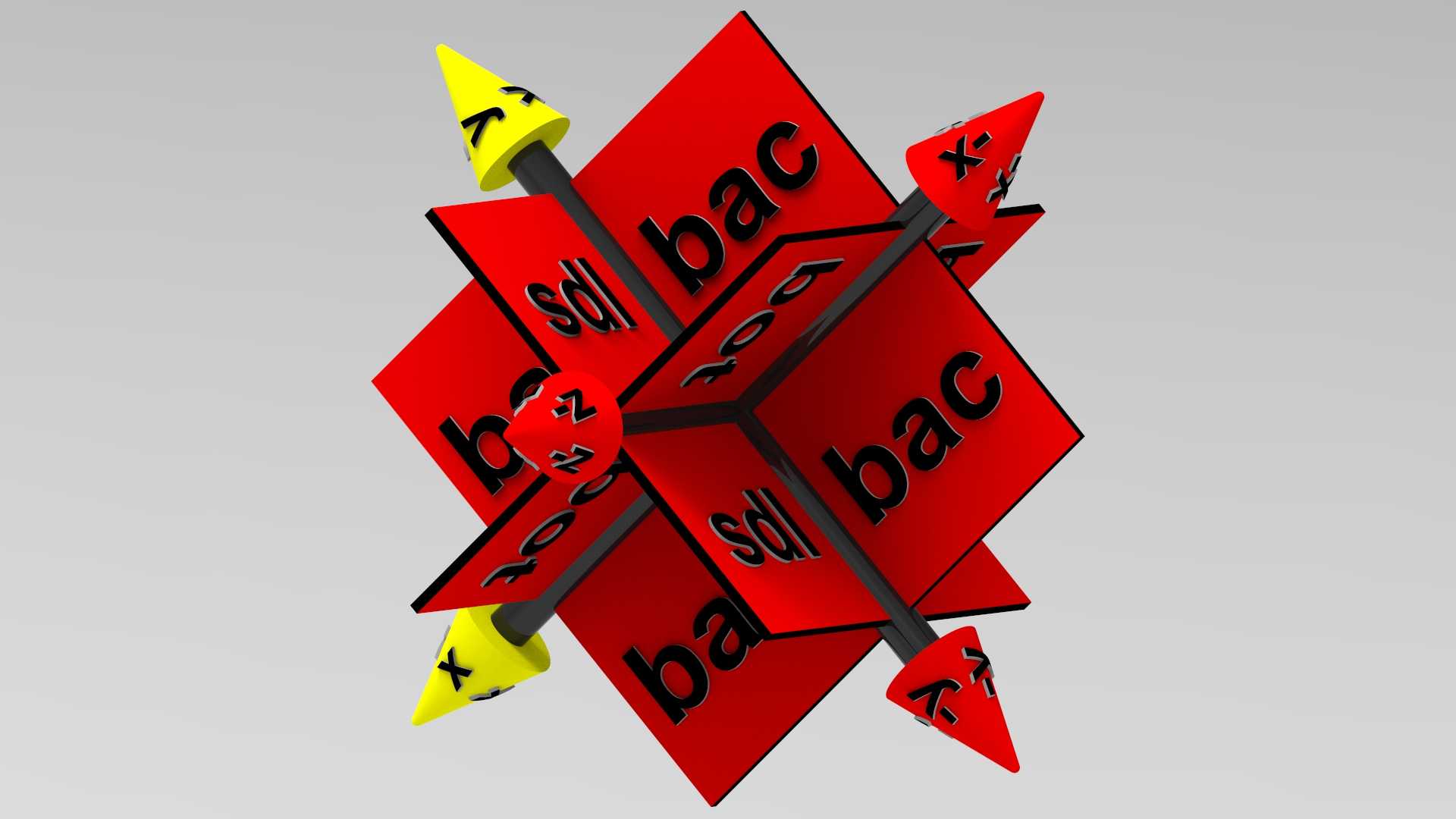

这款可视化参照教具，核心服务于三维建模领域的空间方位认知需求，是机械设计、工业建模入门阶段极具实用价值的辅助工具，广泛适用于职业院校机械专业课堂教学、建模培训机构实操演练、企业新人建模岗前训练等场景，能有效解决初学者刚接触三维空间设计时，容易混淆视图方向、轴系朝向、基准面方位的共性痛点。教具整体以基准平面为核心设计基础，基准面采用50mm边长的正方形结构，整体展开测量尺寸约85.25mm，整体结构紧凑小巧，既可以放置在办公桌、实训操作台作为日常建模的即时参照，也可以通过平面材料裁剪折叠制作成纸质实体模型，方便学习者手持观察、随时比对，不会占用过多操作空间，也无需复杂的安装固定流程。在功能设计上，教具围绕三维空间的六个正交视图方向与三个坐标轴方向做了清晰的标识区分，六个视图方向分别对应前、后、上、下、左、右的正交投影视角，每个方向都做了明确的字符标注，同时三个坐标轴的正方向采用醒目的箭头结构做突出标识，配合右手定则的逻辑呈现，能帮助学习者快速建立逆时针旋转方向的空间认知，快速理清不同视图之间的投影对应关系，避免建模过程中出现特征方向错位、基准面选择错误的问题。设计思路上完全贴合三维建模的底层逻辑，将抽象的空间坐标系、正交投影规则转化为具象的可视化结构，打破了二维图纸上垂直视图的认知局限，让学习者能直观理解三维空间中不同视角的对应关系，在开始正式的零件建模、装配设计之前，就能建立清晰的空间方位概念，减少建模过程中反复调整视角、核对方向的无效操作，提升建模效率与准确率。教具的每个轴方向都同步在对应的基准面上做了对应标注，实现了轴系方向与基准面的一一对应，不管是观察整体轴系朝向，还是核对单个基准面的方向，都能快速找到对应参照，不管是刚接触三维设计的新手，还是需要快速统一建模方位标准的团队，都能通过这个教具快速对齐空间方位认知，降低三维建模的入门门槛，减少因方位认知偏差导致的建模错误。
