杠杆式机械传动锁止执行机构

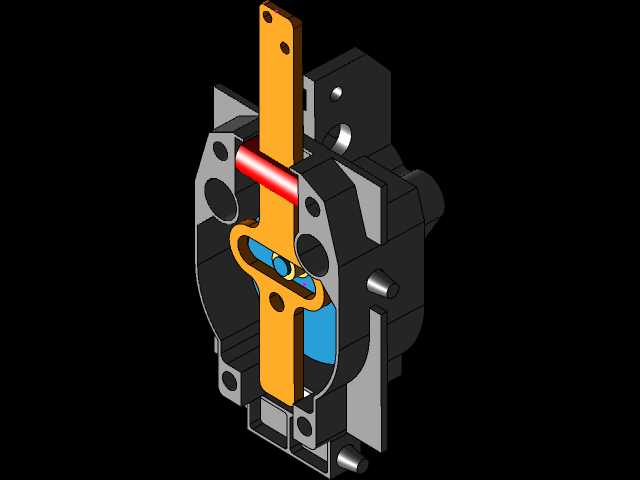

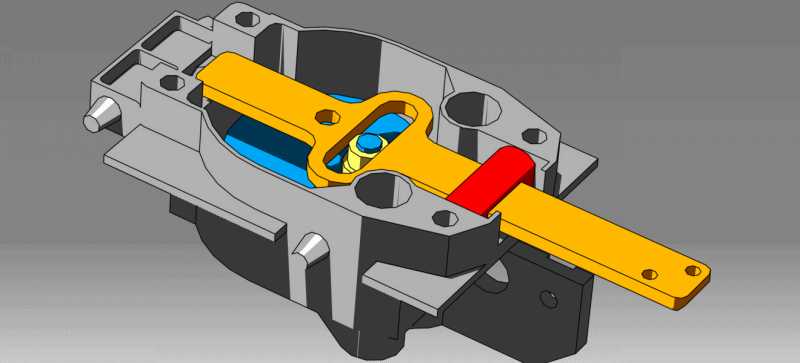

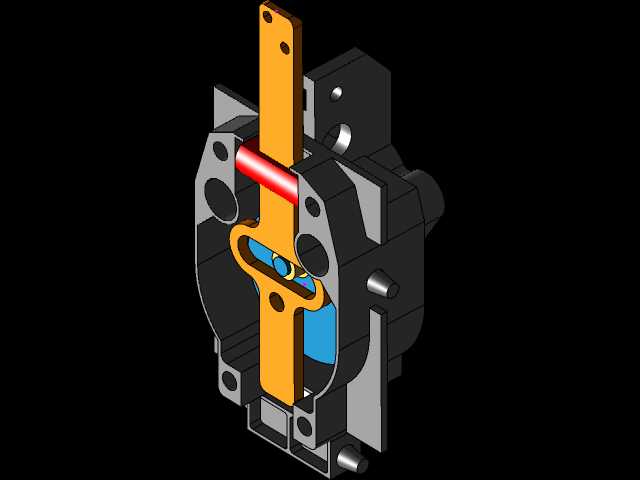

该机构属于机械传动系统中的执行锁止类组件，主要应用在需要往复摆动传动、工位定位锁止的工业设备场景中，常见于自动化生产线的工位切换模块、小型设备的舱门锁紧单元、手动操作的机械档位切换结构中，能够通过杠杆的摆动动作完成动力传递与位置锁定的双重功能，替代复杂的多连杆组合结构，在紧凑安装空间内实现稳定的动作输出。从实际用途来看，该组件可将输入端的摆动驱动力，通过中部的铰接支点传递到末端执行端，配合侧边的红色限位挡块完成行程末端的锁止定位，避免传动过程中出现过位、回弹的问题，适配需要明确工位停顿、动作位置固定的机械工况，比如小型工装夹具的压紧动作、设备检修门的快速锁闭、输送线分路机构的拨杆驱动都可以采用这类结构作为核心执行单元。在功能特性上，该机构采用一体式压铸壳体作为承载基座，壳体上预留的多个安装孔位可直接与设备主体框架通过螺栓紧固，不需要额外设计转接安装板，降低整体装配的复杂度；黄色杠杆构件采用长条形等强度截面设计，在保证结构刚度的前提下尽可能减轻自身重量，减少摆动过程中的惯性冲击，中部的铰接位置采用轴套配合结构，能够长期承受往复摆动的磨损，延长组件的整体使用寿命；红色的弹性限位块嵌入壳体的安装槽内，在杠杆摆动到极限位置时提供缓冲与硬限位，避免金属构件直接碰撞产生噪音与结构变形。设计思路上，该结构优先考虑紧凑空间内的动作行程需求，将铰接支点设置在杠杆靠近动力输入端的位置，通过杠杆比放大输出端的动作行程，同时保证输出端的压紧力满足锁止要求；壳体的型腔设计完全容纳杠杆的摆动范围，避免外部粉尘、碎屑进入铰接位置造成卡滞，外部的定位销结构可在装配时快速与设备框架完成对位，提升装配效率。外形尺寸与安装边界方面，该机构整体呈方块状布局，安装基面平整，所有安装孔位的中心距均采用通用机械安装的标准间距，横向与纵向的安装边界无突出的异形结构，可直接嵌入设备的预留安装槽内，杠杆伸出端的两个连接孔可配套销钉与末端执行件连接，摆动过程中杠杆的运动轨迹完全在壳体的轮廓范围内，不会与周边相邻的设备构件产生运动干涉，适配多数小型设备的内部安装空间要求。
