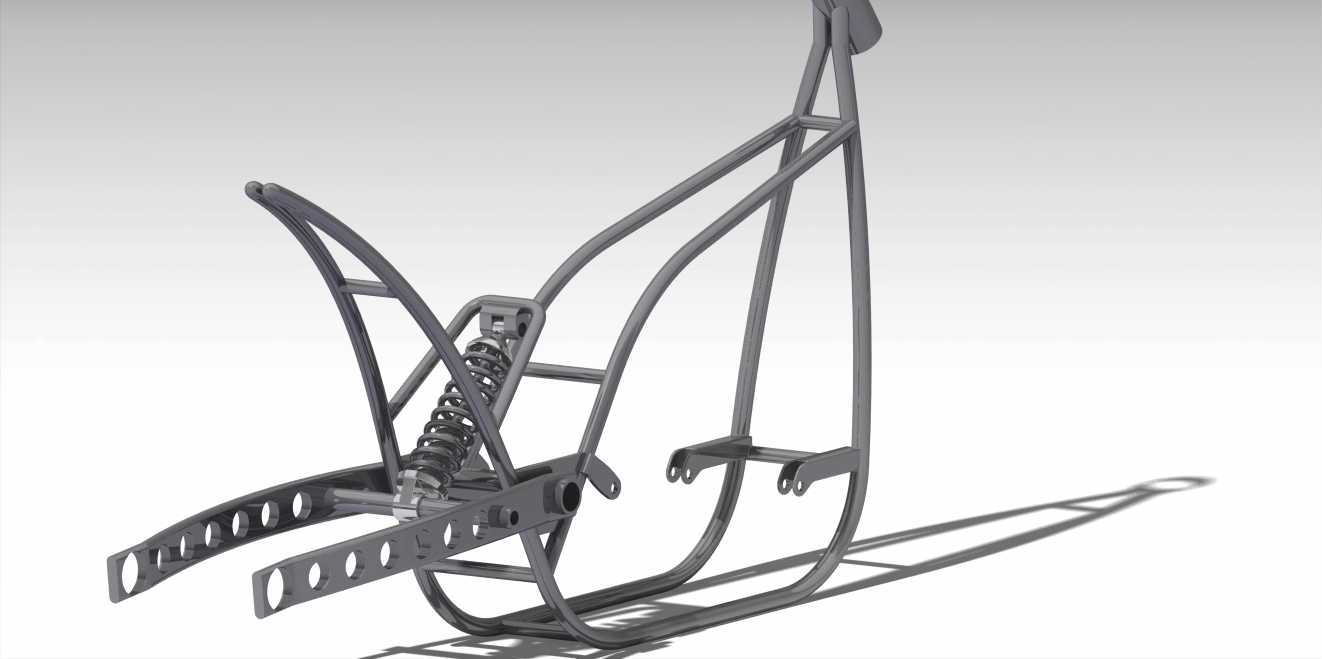

CBR动力摩托车车架底盘结构设计

该款摩托车底盘是适配CBR系列动力单元的两轮摩托车核心承载结构，主要应用于大排量运动型摩托、定制改装巡航摩托的整车装配场景，作为整车的骨架核心，承担着连接动力总成、悬挂系统、行走机构、外观覆盖件与驾乘人员载荷的核心作用，是决定摩托车行驶稳定性、操控极限与结构安全性的核心部件。从实际使用场景来看，该底盘可适配街道骑行、非铺装路面轻度穿越等多种使用环境，前置的双纵梁下托架预留了发动机安装点位，可直接匹配CBR系列直列发动机的安装孔位，无需额外改制转接支架即可完成动力单元的固定，大幅降低整车装配的适配成本。在功能特性上，底盘后部集成了中置单减震的安装支座，采用摇臂铰接式连接结构，减震器上端与车架主立管上方的加强支座连接，下端直接固定于后摇臂的中部铰接点，可将路面传递的颠簸冲击通过减震器行程充分吸收，配合车架管材的刚性形变余量，可在重载过弯、颠簸路面行驶时保持车架的形变量控制在安全阈值内，避免车架出现金属疲劳开裂的问题。设计思路上，整体采用高张力钢管弯制焊接成型，主纵梁采用大直径薄壁钢管做弧形过渡设计，既避开了发动机缸头、化油器与排气系统的安装空间，又通过弧形管的力学特性提升了车架的抗扭刚性；前部转向立管采用加厚套管焊接，内置压力轴承安装位，可适配不同规格的方向柱总成，下部的双侧脚踏安装支架、发动机吊耳均采用一体化焊接设计，减少了额外拼接支架带来的应力集中问题；后段车架采用双管平行延伸结构，预留了后挡泥板、坐垫、后货架的安装孔位，可根据使用需求加装尾箱、边包等拓展配件。从安装边界尺寸来看，车架整体轴距预留范围适配1300-1400mm的常规运动摩托轴距，前部发动机安装位的横向宽度可容纳宽度不超过450mm的直列动力单元，后摇臂铰接点的同轴度公差控制在0.1mm以内，可保证后轮行驶时无偏摆问题；车架底部的最低离地间隙设计为160mm，既保证了过弯时的倾斜角度极限，又避免了非铺装路面行驶时底盘托底磕碰油底壳的风险，所有外露的管材端部均做了封堵焊接处理，避免雨水进入管内造成内部锈蚀，延长车架的整体使用寿命。
