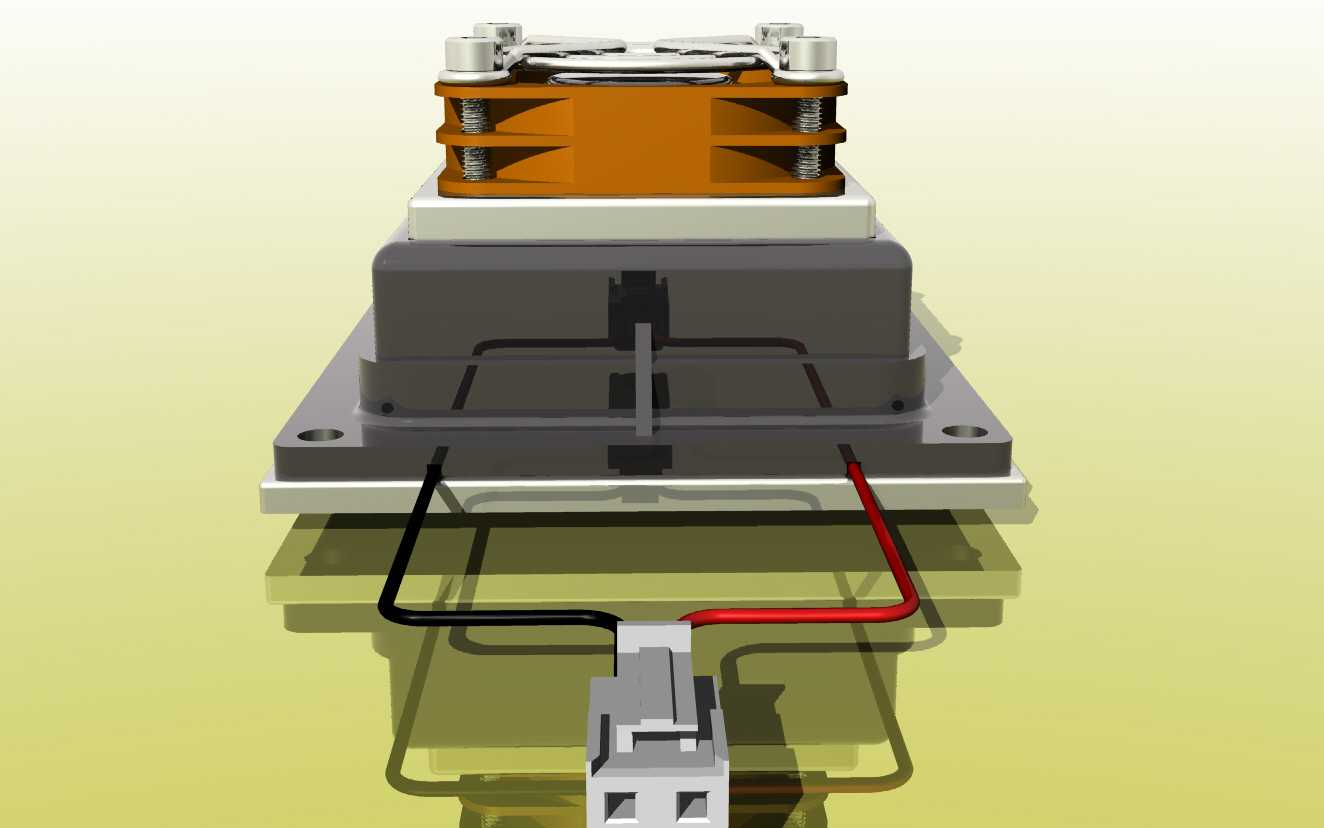

带散热风扇的珀耳帖热电制冷组件

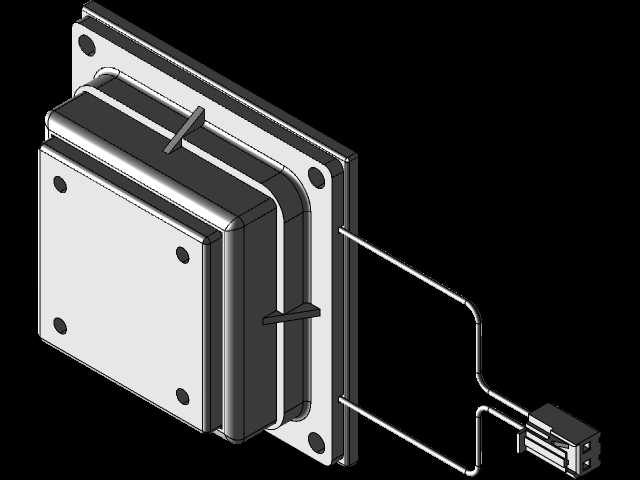

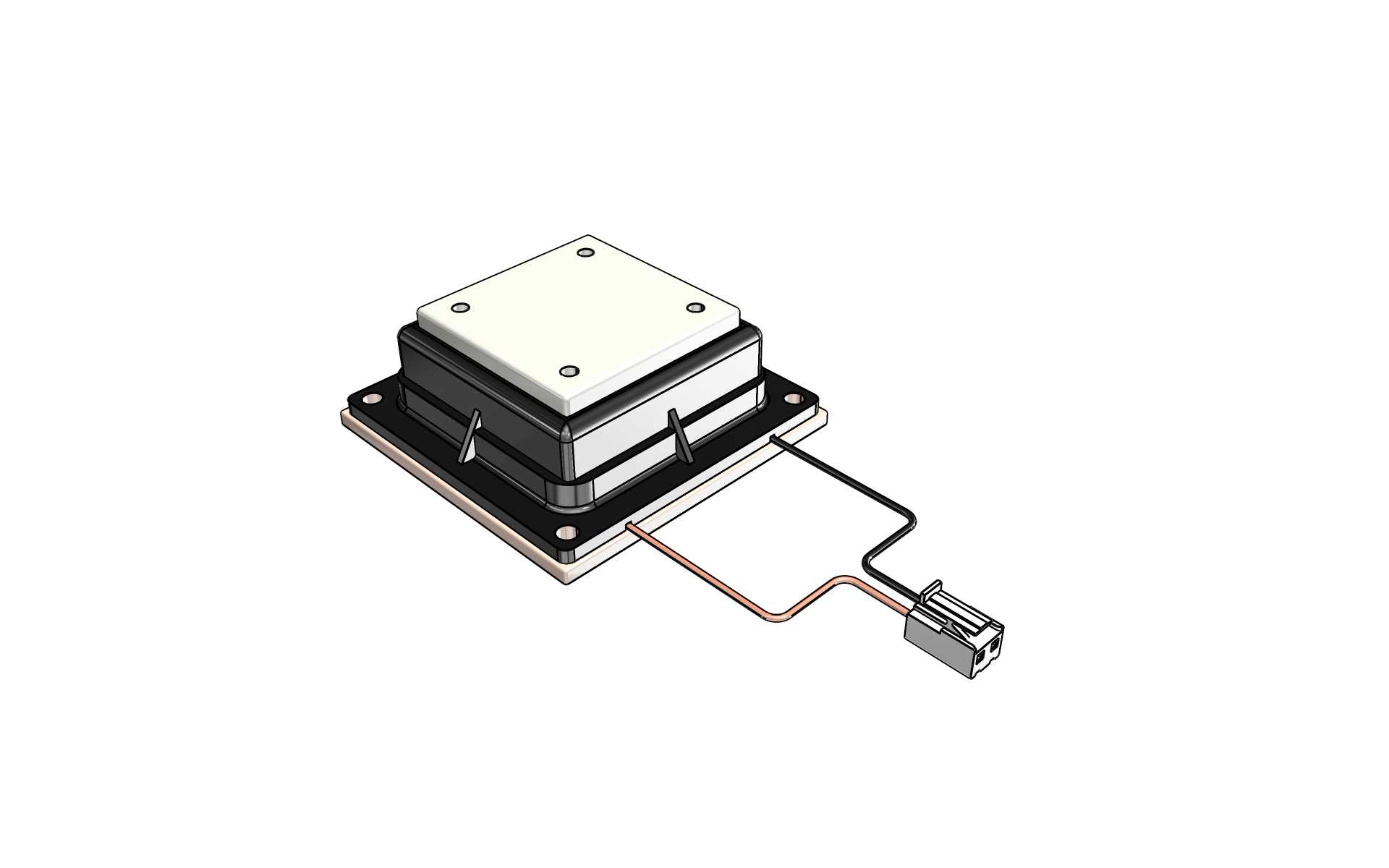

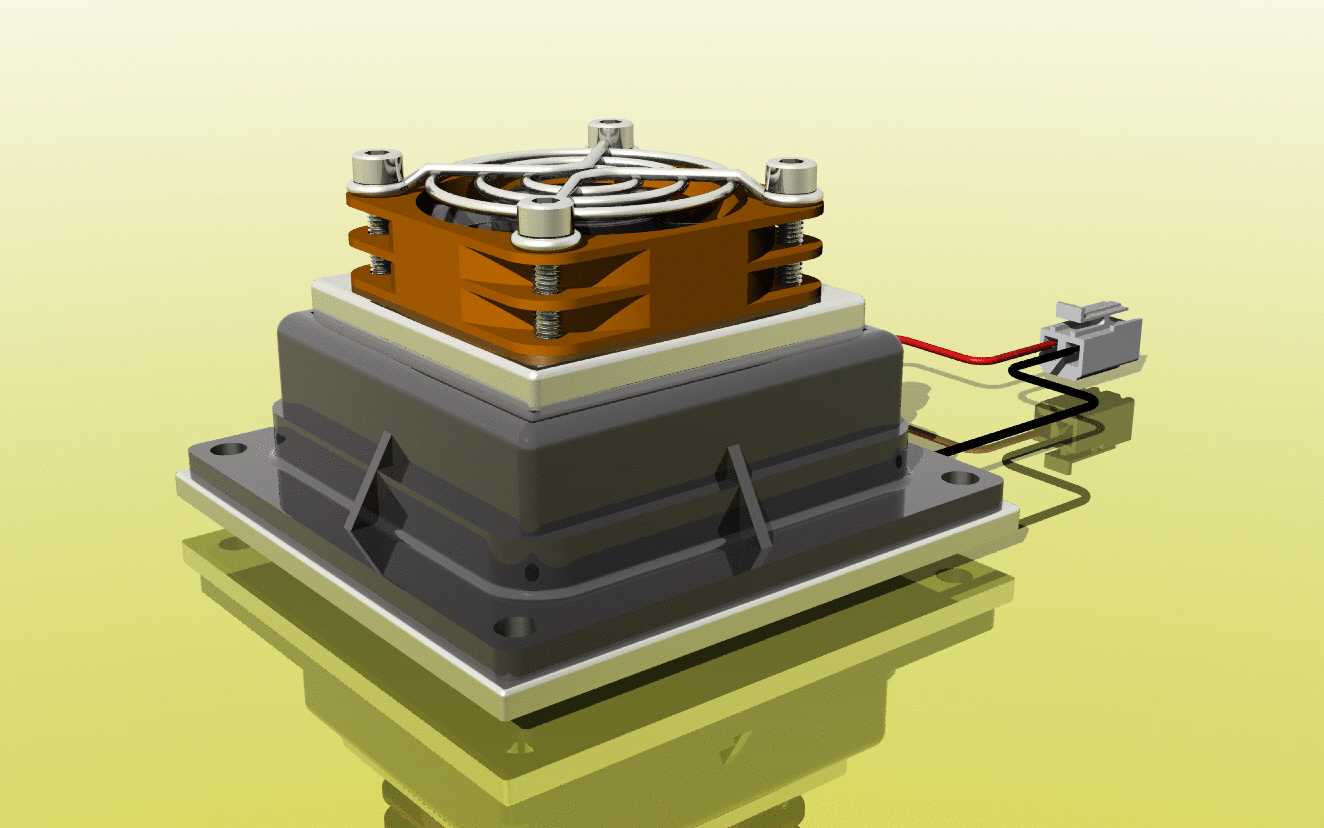

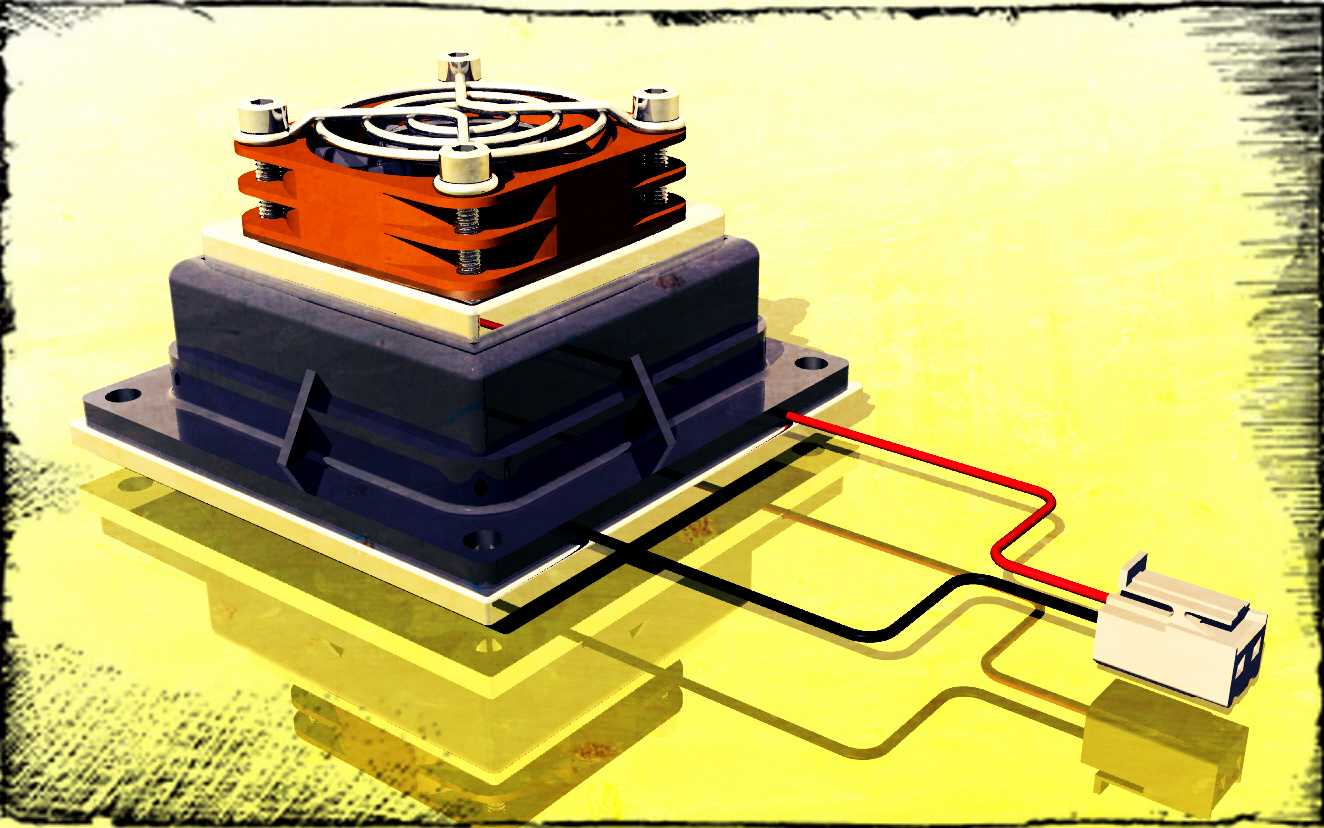

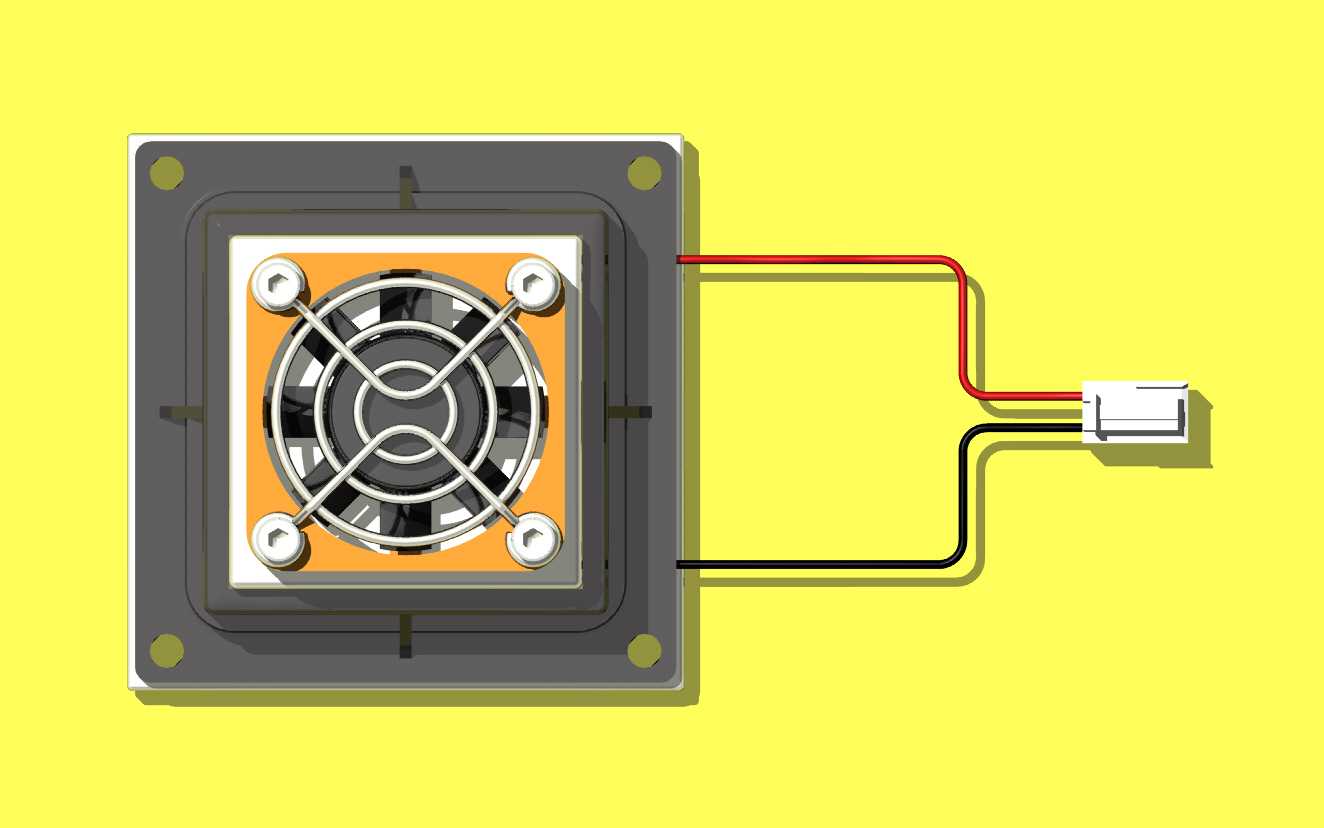

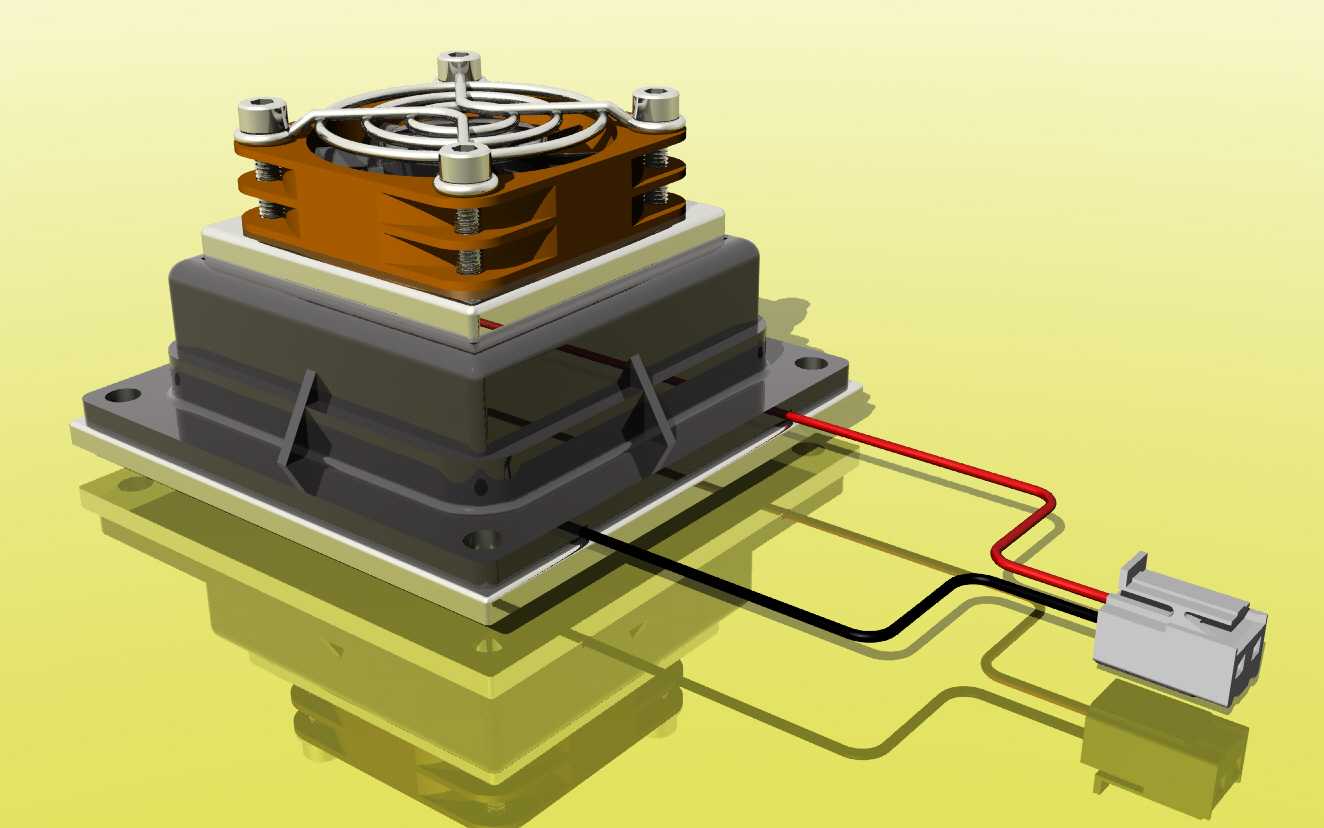

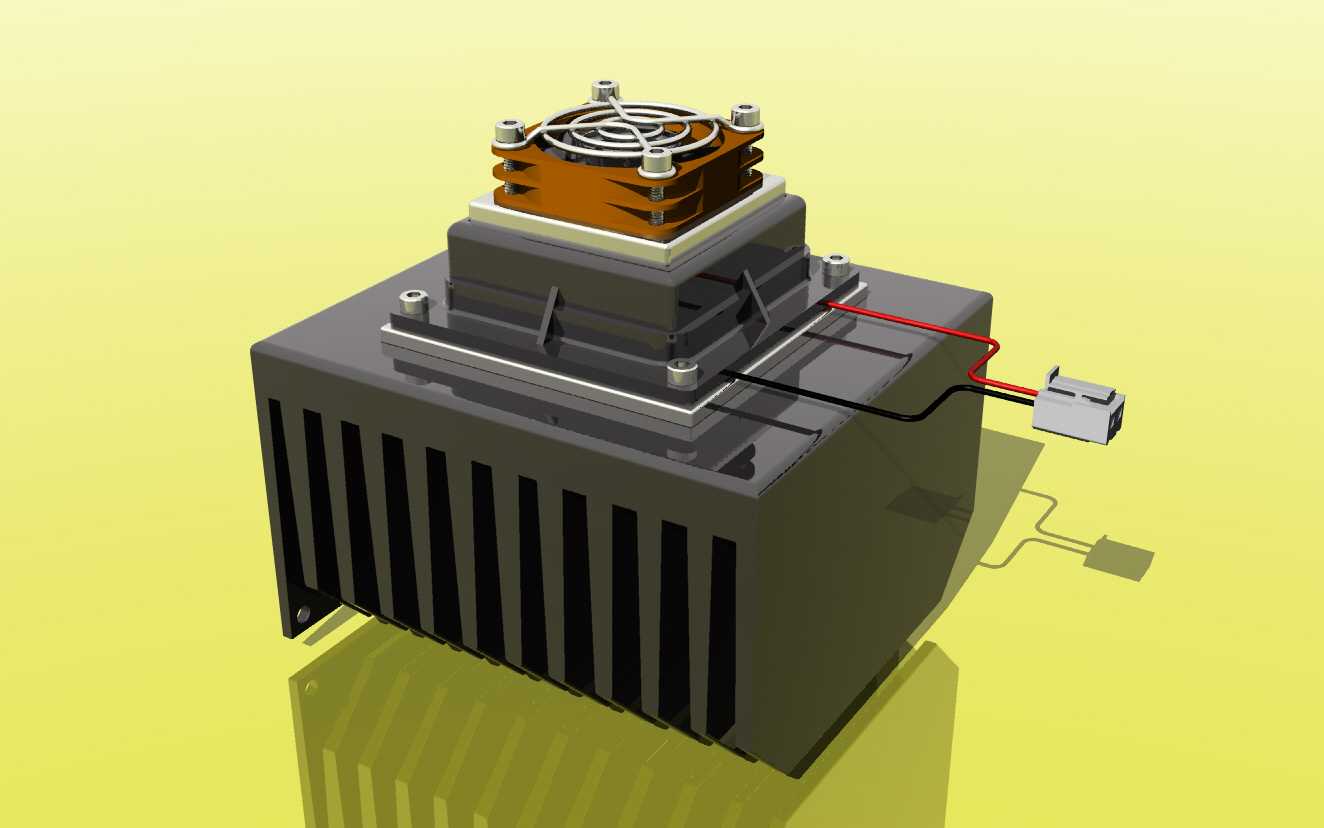

这款热电制冷组件是基于珀耳帖效应打造的固态温控器件，核心应用场景覆盖小型电子设备精准温控、精密仪器局部恒温、便携冷藏装置制冷、消费电子散热辅助等多个领域，能够在无制冷剂、无复杂管路结构的前提下实现电能到热能转移的直接转换，适配对空间占用、运行静音、可靠性要求较高的温控场景。从实际用途来看，该组件可直接贴附于需要控温的发热元件表面，通电后即可快速实现冷面吸热、热面排热的温度调控效果，既可以为高功率激光二极管、红外探测元件、小型实验样本舱提供稳定的低温工作环境，也能搭配导冷结构制作小型恒温箱、车载冷藏盒、电子设备散热背夹等产品，相比传统压缩机制冷结构，它无运动磨损部件、运行无振动噪音、可通过电流大小精准调控制冷功率，适配小空间内的精准温控需求。在功能特性上，组件采用分层堆叠结构设计，核心制冷片夹在冷端导冷块与热端散热基座之间，通过均匀分布的紧固件实现各层紧密贴合，降低接触热阻提升热传导效率；热端上方搭配轴流散热风扇，能够强制对流带走热端积累的热量，避免热端温度过高抵消制冷效果，引出的红黑供电线可直接对接直流供电回路，接线端做了防呆插接设计，避免正负极接反导致的制冷方向反转问题。从设计思路来看，整体结构优先考虑安装便捷性与热传导效率，冷端采用平整的平面结构，可直接通过导热硅脂与被控温表面贴合，热端散热基座做了多道加强筋结构，既提升基座的结构强度避免安装时变形，也增大了基座与空气的接触面积辅助散热；紧固件采用对角布置的锁紧螺丝，可均匀施加压紧力，保证制冷片两面受力均匀，避免局部压力过大损坏陶瓷基片。在外形尺寸与安装边界上，组件整体为方正堆叠结构，底部安装基座预留了对称的固定安装孔，可通过螺丝直接固定在设备壳体或安装支架上，整体高度控制在紧凑范围内，不会占用过多垂直安装空间，供电引线从基座侧方引出，预留了足够的弯折长度，适配不同方向的走线需求，风扇供电与制冷片供电做了集成化引线处理，无需额外单独布线，降低整体安装的复杂度。
