工业重载可拆卸式连接铰链结构设计

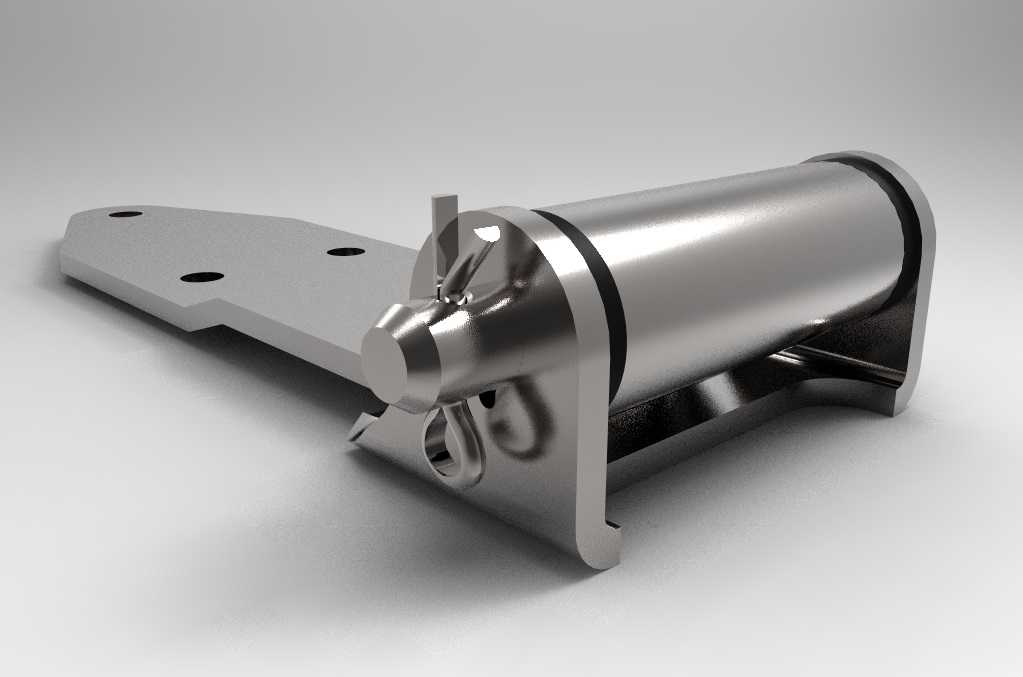

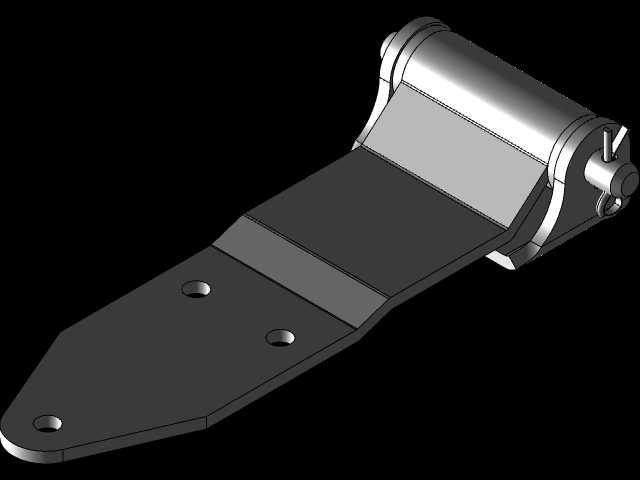

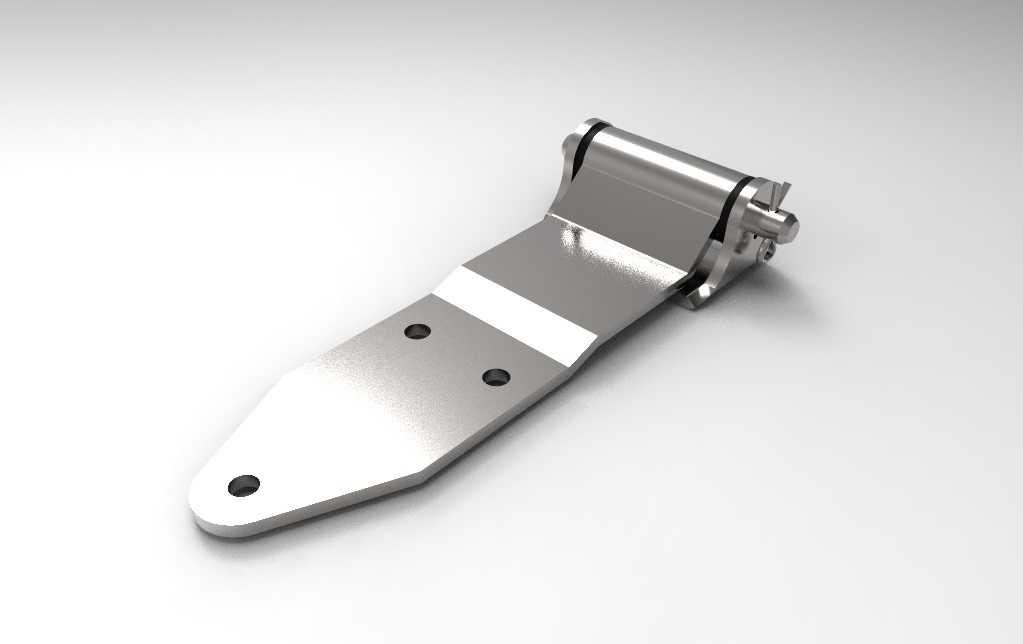

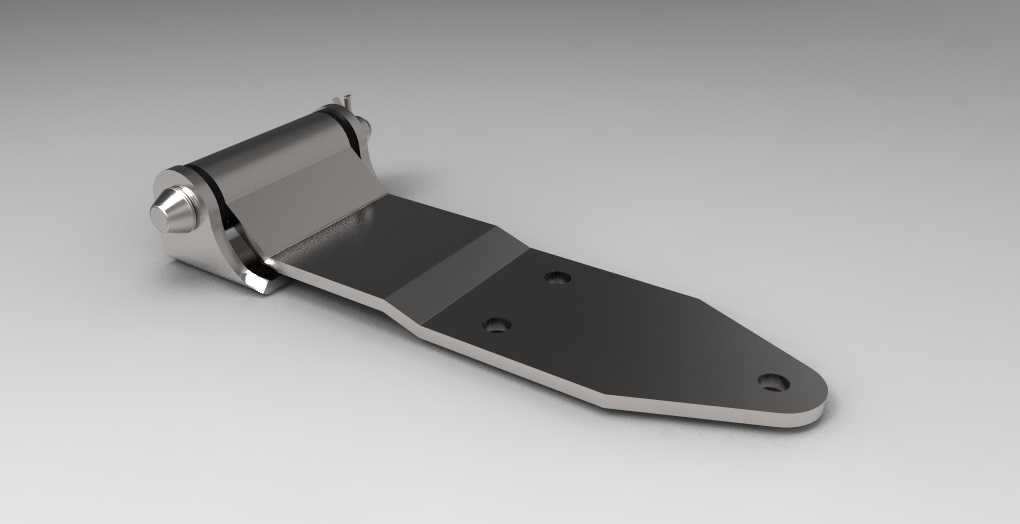

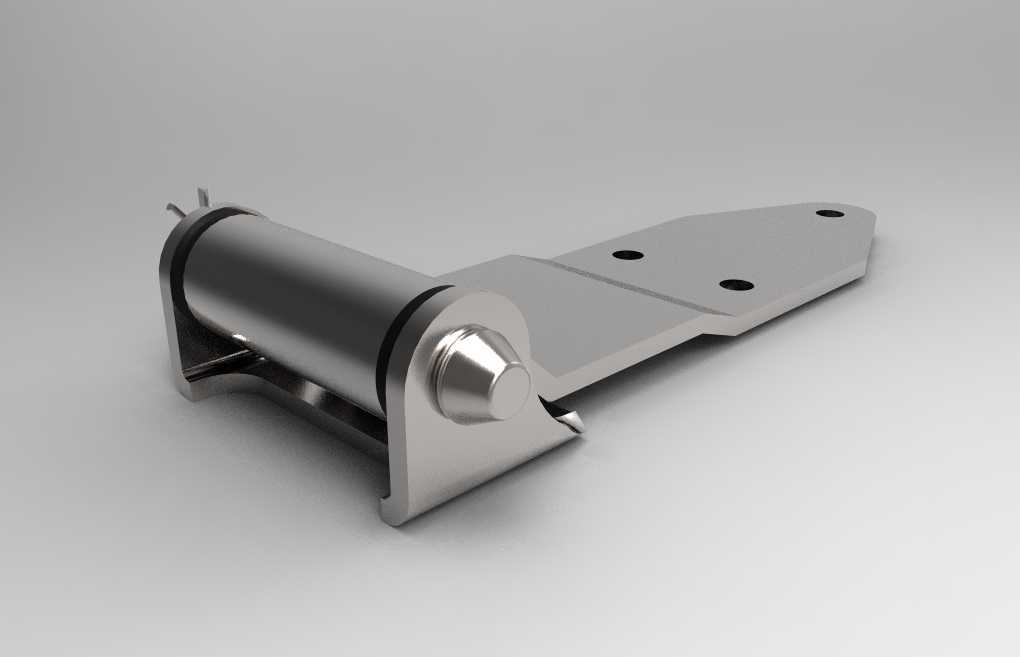

这款铰链主要面向工业设备舱门、特种车辆侧舱、重型机电设备检修门、工业防护栏开启段等需要频繁开合且承载要求较高的应用场景，区别于民用家装轻载铰链，其结构强度、抗疲劳性能与安装适配性都针对工业使用环境做了定向优化，能够在长期往复开合、承受一定径向载荷与振动冲击的工况下保持稳定的铰接连接性能，避免出现松旷、卡滞、断裂等失效问题。从实际用途来看，该铰链承担两个相邻构件之间的铰接传动功能，既能够约束两个连接部件的相对位移，保证连接的结构整体性，又可以提供固定角度范围内的顺畅回转自由度，让需要开启的门板、盖板、挡板能够围绕铰接轴完成开合动作，同时在闭合状态下可以传递部分结构载荷，分担锁具与边框的受力，提升整体连接结构的刚性。在功能特性设计上，这款铰链采用了分体可拆卸式的轴套结构，铰接主体做了加厚的承力侧壁，轴体与安装座之间设置了耐磨衬套结构，能够降低长期转动带来的磨损量，延长构件的使用寿命；安装翼板上预留了三个沉头安装孔，安装后紧固件头部不会突出翼板表面，避免开合过程中出现剐蹭干涉，同时翼板做了切角修型处理，能够适配带有一定斜度的安装基面，减少现场安装时的基面修配工作量。设计过程中优先遵循了等强度设计思路，对应力集中的轴根部位、翼板与筒体连接部位做了圆弧过渡处理，避免锐角结构带来的应力集中问题，同时整体采用对称式的受力布局，让开合过程中的载荷能够均匀分布到各个安装点位，不会出现单侧受力过载的情况。外形尺寸方面，铰接主体的筒体直径适配常规工业舱门的安装间隙，整体轴向长度控制在常规工业门板的厚度适配范围内，安装翼板的孔位间距符合通用工业五金的安装孔距规范，安装边界预留了足够的紧固件操作空间，现场安装时不需要额外扩孔或者调整周边结构，既可以用于新设备的结构配套，也能够用于老旧设备同类型铰链的替换维修，适配性较强。
