工业导轨式以太网交换机三维结构设计

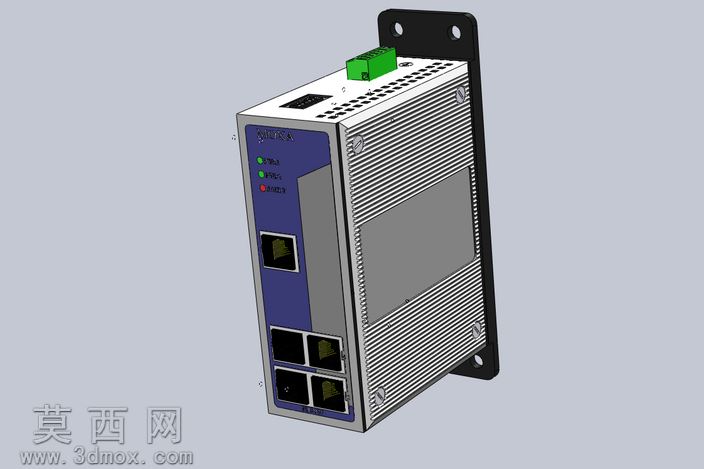

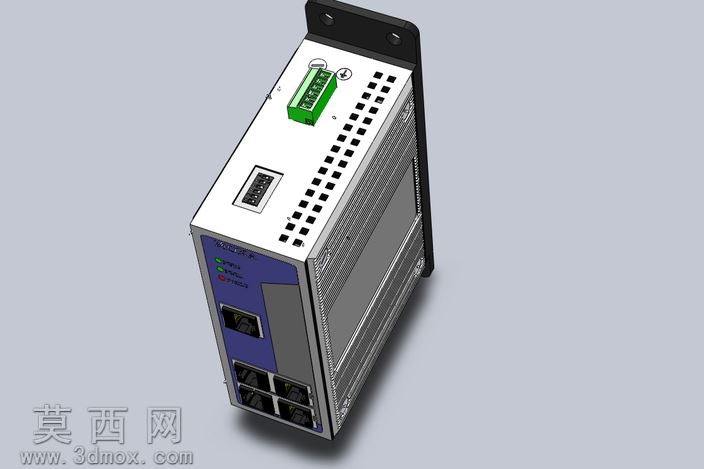

本作品为工业级导轨式以太网交换机的三维参数化模型，采用SolidWorks完成全参数化建模设计，完整还原了工业交换机的外观结构与安装特征。建模过程中首先依据工业以太网交换机的实际尺寸规范，绘制主体金属壳体的基础轮廓，针对壳体表面的散热鳍片结构采用线性阵列特征完成批量建模，保证鳍片间距均匀、排布规整，还原金属壳体的散热结构设计。模型正面区域精准还原了状态指示灯组、光电复用端口的布局，每个网口模块、光口插槽均单独建模，端口内部的弹片、引脚结构做了简化但保留识别特征，顶部的绿色接线端子模块完整还原了端子排的卡槽、接线位结构，满足工业设备电源接线的特征表现。安装结构部分，模型背部的壁挂安装耳片做了精准建模，耳片上的安装沉孔位置、孔径均符合工业导轨安装的标准尺寸，可直接用于安装场景的装配验证。材质渲染方面，主体壳体赋予磨砂金属材质，模拟铝合金压铸壳体的哑光金属质感，正面面板区域采用深蓝色塑料材质，与金属壳体形成明确的材质区分，状态指示灯分别赋予红、绿、黄三色自发光材质，还原设备通电后的状态指示效果，顶部接线端子采用亮绿色工程塑料材质，网口内部的胶芯采用黑色阻燃塑料材质，整体材质搭配贴近真实工业交换机的视觉效果。设计思路上围绕工业场景的使用需求，重点突出设备的紧凑结构与安装适配性，整体模型无多余碎面，特征树层级清晰，各零部件可单独编辑修改，既可以用于工业通讯场景的布局装配演示，也可作为同类工业网络设备设计的参考原型，模型同时导出了STEP、IGES等通用格式，可适配多数三维软件的导入使用需求，满足不同场景下的模型调用。
