水下探测作业声纳装置结构设计

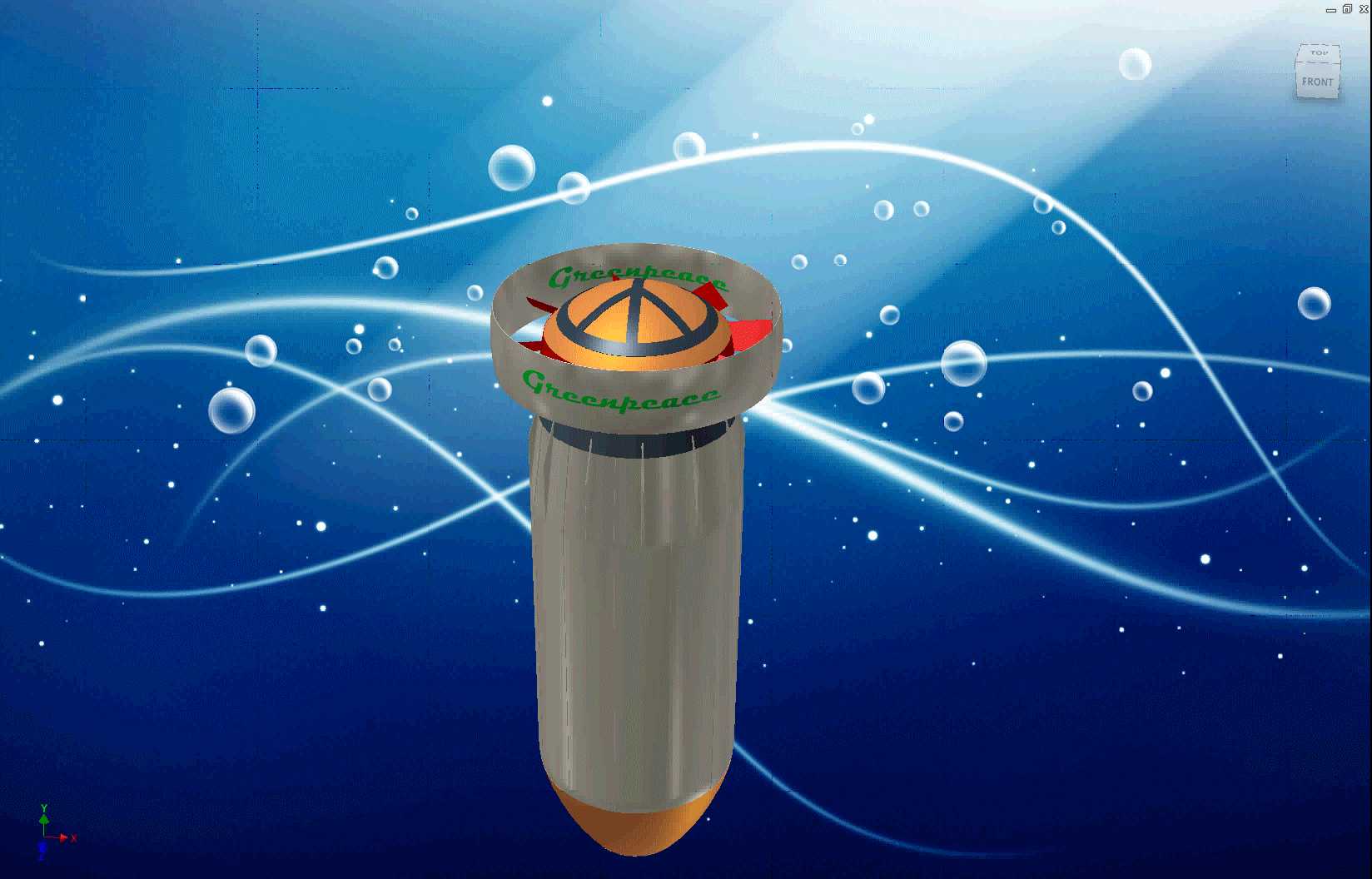

这款声纳装置主要面向近浅海海洋探测、内河航道水文勘查、水下工程作业辅助、小型水下潜器搭载等场景设计，可在水下环境中完成障碍物测距、地形轮廓扫描、水下目标方位识别等核心作业任务，是民用小型水下作业平台、近岸勘查设备的核心感知部件。从功能特性来看，装置采用柱形主体集成式设计，顶端为水声换能器集成舱段，内部可封装多组收发一体的水声换能单元，能够实现水平周向360度的信号收发覆盖，配合舱段内部的信号调理模块，可对水下声波信号进行初步滤波放大，降低信号传输过程中的衰减干扰；柱形主体段为密封承压舱，内部可预留信号处理电路板、供电模块的安装空间，舱体采用等直径圆柱构型，能够均匀分散水下静压力，适配常规近岸作业的水深承压需求；底端为锥形导流头，可降低装置在水下拖曳、随潜器行进过程中的水流阻力，减少紊流对换能器信号收发的干扰，同时锥形结构也能避免装置在下放、回收过程中被水下杂物、渔网等勾挂。在设计思路上，这款装置优先考虑了水下作业的密封可靠性与安装适配性，整体采用回转体构型，所有舱段连接位置均设计为同轴对接结构，便于安装O型密封圈实现径向静密封，无需复杂的异型密封结构即可满足水下密封要求；顶端换能器舱的外罩采用透声性能优异的工程材料构型，既能够保护内部换能单元不受水流冲击、异物剐蹭损坏，又不会对声波传输造成过度衰减。从外形尺寸与安装边界来看，装置整体为细长回转体结构，柱形主体段外径统一，可适配标准的水下设备安装卡箍，既可以垂直安装在水下作业平台的底部，也可以通过连接法兰水平固定在潜器的侧方探测位置；装置整体重心沿柱体轴线分布，安装后不会对搭载平台的配平造成额外负担，底端锥形头的最大直径与主体段外径一致，不会额外增加安装所需的径向空间；顶端换能器舱的外径略大于主体段，突出的环形边缘可作为安装限位结构，在装置下放过程中避免卡入安装支架的缝隙中，同时也能为顶端的透声外罩提供机械防护，减少碰撞造成的损坏。在实际作业过程中，这款声纳装置可根据搭载平台的作业需求调整信号收发参数，针对近岸浑浊水体、内河泥沙含量较高的水域优化信号增益，既可以作为固定安装的水下监测设备长期部署在码头、航道区域，也可以作为临时探测设备搭载在小型作业船、无人潜器上完成机动探测任务，整体结构紧凑，安装维护难度低，适配多种民用水下探测场景的使用需求。
