卧式横梁结构蒸汽驱动离心泵装置

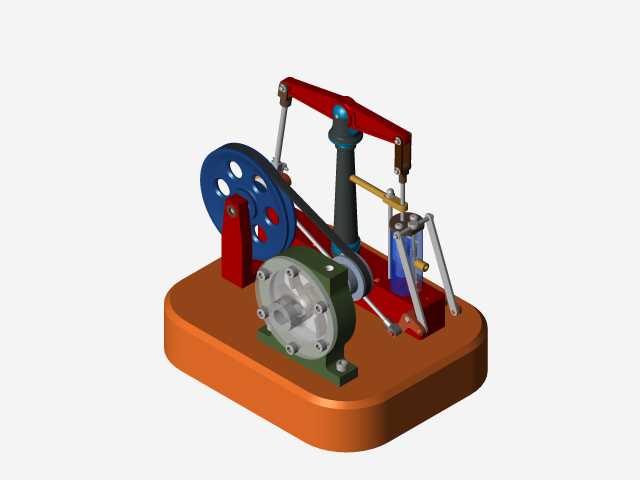

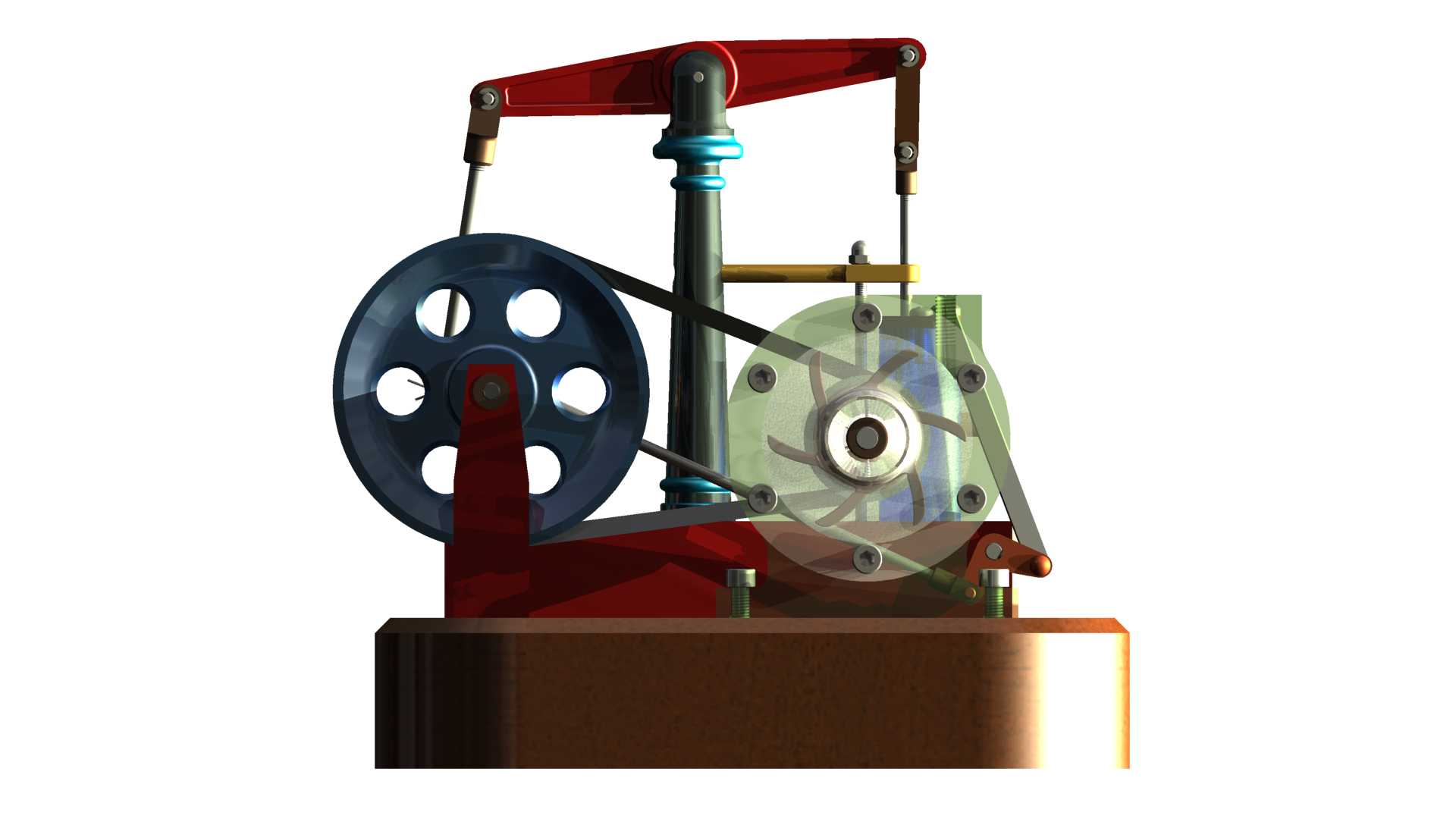

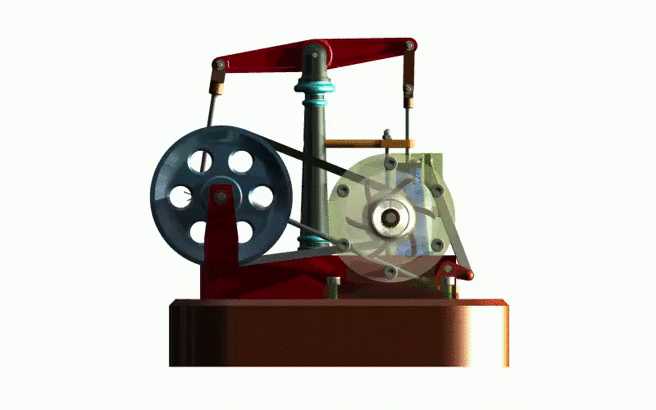

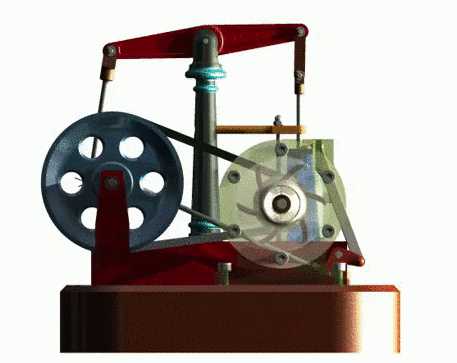

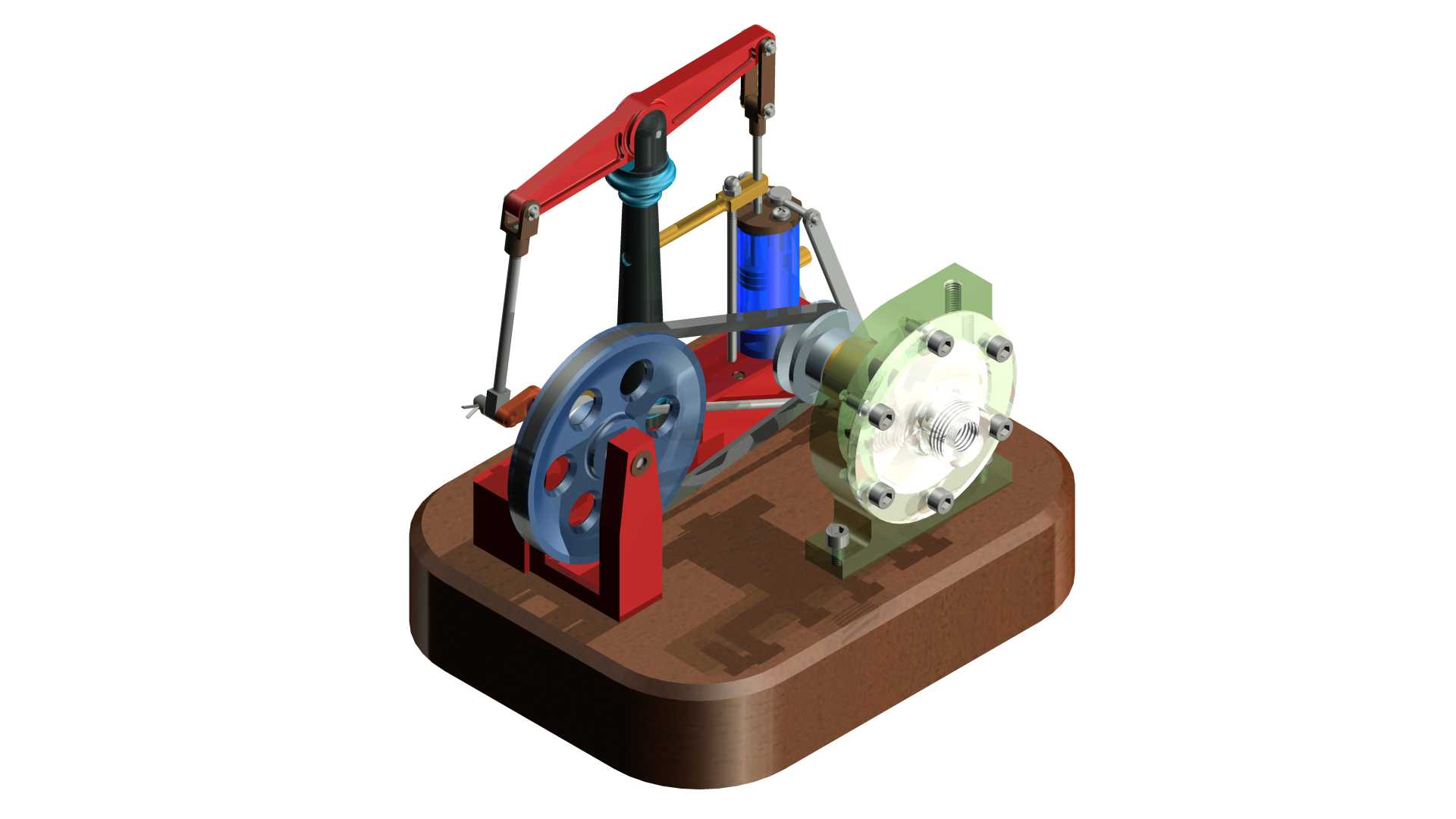

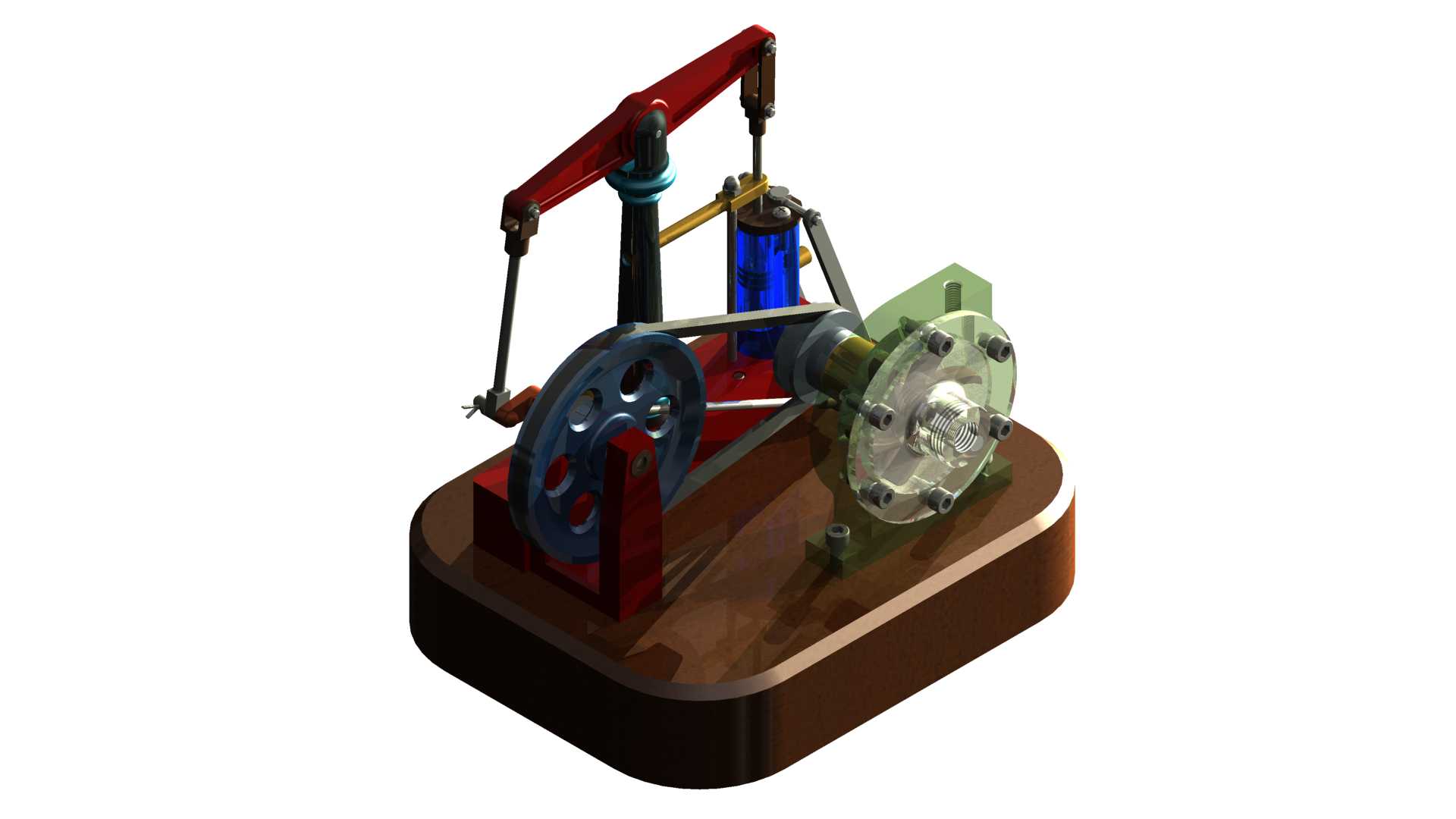

该装置是早期将蒸汽动力转化为流体输送动能的典型动力集成设备，在电力尚未全面普及的工业发展阶段，这类蒸汽驱动离心泵被广泛应用于工矿企业供水、厂区循环水输送、矿山排水、农田排灌以及小型锅炉给水等场景，无需外接电力驱动，依靠蒸汽供给即可独立完成流体输送作业，适配无稳定供电的野外作业、早期厂区配套等工况，可输送常温清水或低粘度、无硬质颗粒的工业流体，在特定历史阶段承担了工业生产与民生保障中的流体输送核心功能。整套装置采用卧式横梁式动力传递布局，将蒸汽作动单元与离心泵送单元集成在同一厚重铸铁基座上，基座整体为实心铸铁材质，既承担所有部件的承载定位功能，又依靠自身重量抵消设备运行时的往复振动与旋转动平衡偏差，无需额外浇筑复杂的混凝土安装基础，仅需平整硬化地面即可完成就位安装，整体安装边界紧凑，横向宽度适配常规工业厂房的通道预留尺寸，纵向长度可满足小型泵房的布置要求，高度方向预留了充足的操作维护空间，日常巡检时可直接观察各运动部件的运行状态。动力端采用横梁式往复作动结构，立式布置的蒸汽缸通过顶部铰接的红色横梁构件将活塞的上下往复动力，经连杆机构传递至带轮侧的曲柄结构，将直线往复运动转化为带轮的旋转运动，再通过三角带传动将扭矩传递至离心泵的叶轮轴，带动离心叶轮高速旋转完成流体泵送；传动带轮采用大直径辐条式铸铁结构，大尺寸带轮可在低转速工况下输出足够扭矩，适配蒸汽机低转速大扭矩的动力输出特性，同时辐条结构有效降低了带轮自身重量，减少旋转惯量带来的启动冲击。泵送端采用蜗壳式离心结构，透明端盖可直观观察叶轮的运转状态，泵体进出水口采用标准法兰连接结构，可直接对接常规工业输水管道，无需额外定制转换接头；整体传动机构的铰接点均预留了润滑注油位置，日常维护时可直接加注润滑脂降低铰接磨损，所有运动构件均外露布置，无需拆解外壳即可完成故障排查与易损件更换。设计过程中充分考虑了早期工业场景的维护便利性，所有构件均采用当时通用的标准型材与铸件加工，零部件互换性强，即使在配件供应不足的场景下也可通过简易机加工完成配件替换；横梁的铰接点采用可调间隙设计，长期运行出现磨损后可通过调整铰接轴的衬套间隙恢复传动精度，有效延长设备整体使用寿命；立式蒸汽缸与卧式泵组的布局将设备重心控制在基座中心区域，运行时整体稳定性优异，即使在蒸汽压力小幅波动的工况下也不会出现明显的晃动偏移，保障长期连续运行的可靠性。
