便携式手动易拉罐压实压瘪装置设计

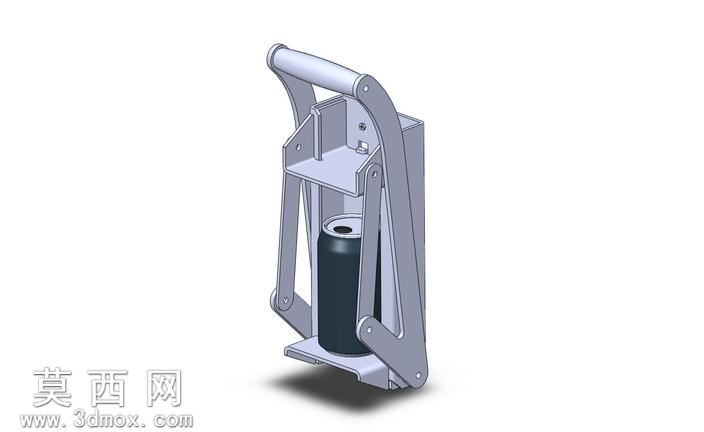

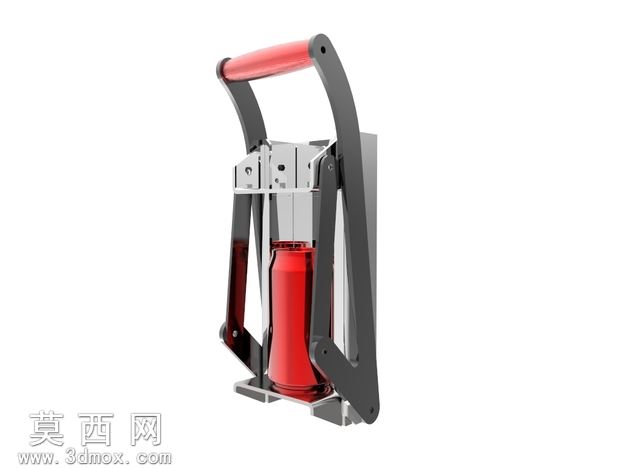

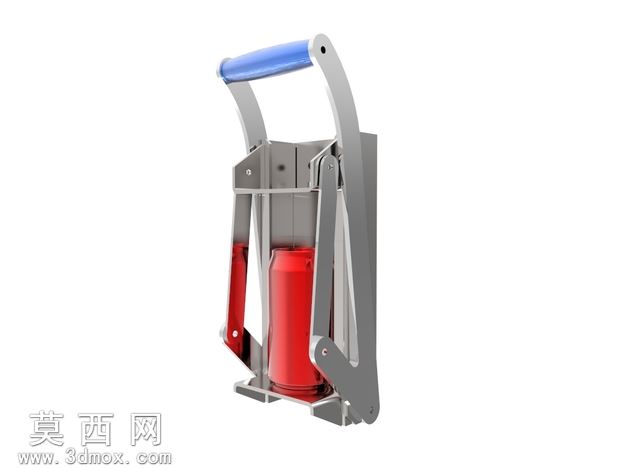

本作品为手动式易拉罐压实装置的三维设计模型，建模阶段采用SolidWorks完成全参数化零件构建与装配验证，首先针对装置的核心功能需求拆解结构模块，分别完成顶部握持手柄、双侧对称连杆臂、中部承载框架、底部承压托盘以及罐体定位结构的独立建模，每个零件的尺寸参数均经过运动干涉校验，确保杠杆施力过程中各铰接点转动顺畅无卡滞。建模过程中对铰接位置的销轴配合、连杆的转动行程做了精准约束，模拟实际按压手柄时的机构运动轨迹，验证装置可以将标准尺寸易拉罐从原有高度压缩至原高度的三分之一左右，满足家用场景下缩减废弃易拉罐存放空间的使用需求。材质渲染阶段针对不同部件做了区分设置，框架与连杆结构采用哑光银灰色金属材质模拟冷轧钢板冲压成型的质感，表面添加细微的磨砂纹理还原真实金属加工后的表面状态，握持手柄部分采用深灰色哑光橡塑材质，模拟防滑包胶的触感，被压缩的易拉罐模型采用深色金属铝材质，表面添加轻微的使用痕迹与凹陷形变效果，底部添加柔和的投影效果提升整体渲染的真实感。结构设计上采用了对称式双连杆杠杆增力结构，无需额外动力源，仅依靠手部下压力即可通过连杆机构放大作用力，轻松完成铝制易拉罐的压瘪作业，整体框架为立式窄体结构，占用桌面空间极小，侧边的围板结构可以在压罐过程中限制罐体偏移，避免罐体受压弹出，底部托盘设置有限位凸边，可精准定位易拉罐放置位置，无需额外对准操作。设计思路围绕家用小型废品处理的轻量化需求展开，摒弃了复杂的动力结构与多余零件，整体零件数量少，装配逻辑简单，既可以作为SolidWorks杠杆机构教学的演示案例，也可作为小型手动压具产品开发的结构参考，模型附带的STL格式文件也可直接用于3D打印制作功能验证原型，帮助设计者快速完成实物测试与结构优化。
