起重作业用横梁式多吊点索具横臂结构

项目分类:3D模型 发布时间:2021-06-14 ID:205288
  • 起重作业用横梁式多吊点索具横臂结构
  • 起重作业用横梁式多吊点索具横臂结构
  • 起重作业用横梁式多吊点索具横臂结构
  • 起重作业用横梁式多吊点索具横臂结构
  • 起重作业用横梁式多吊点索具横臂结构
  • 起重作业用横梁式多吊点索具横臂结构
  • 起重作业用横梁式多吊点索具横臂结构
  • 起重作业用横梁式多吊点索具横臂结构
  • 起重作业用横梁式多吊点索具横臂结构
  • 起重作业用横梁式多吊点索具横臂结构
  • 起重作业用横梁式多吊点索具横臂结构
  • 起重作业用横梁式多吊点索具横臂结构
  • 起重作业用横梁式多吊点索具横臂结构
  • 起重作业用横梁式多吊点索具横臂结构

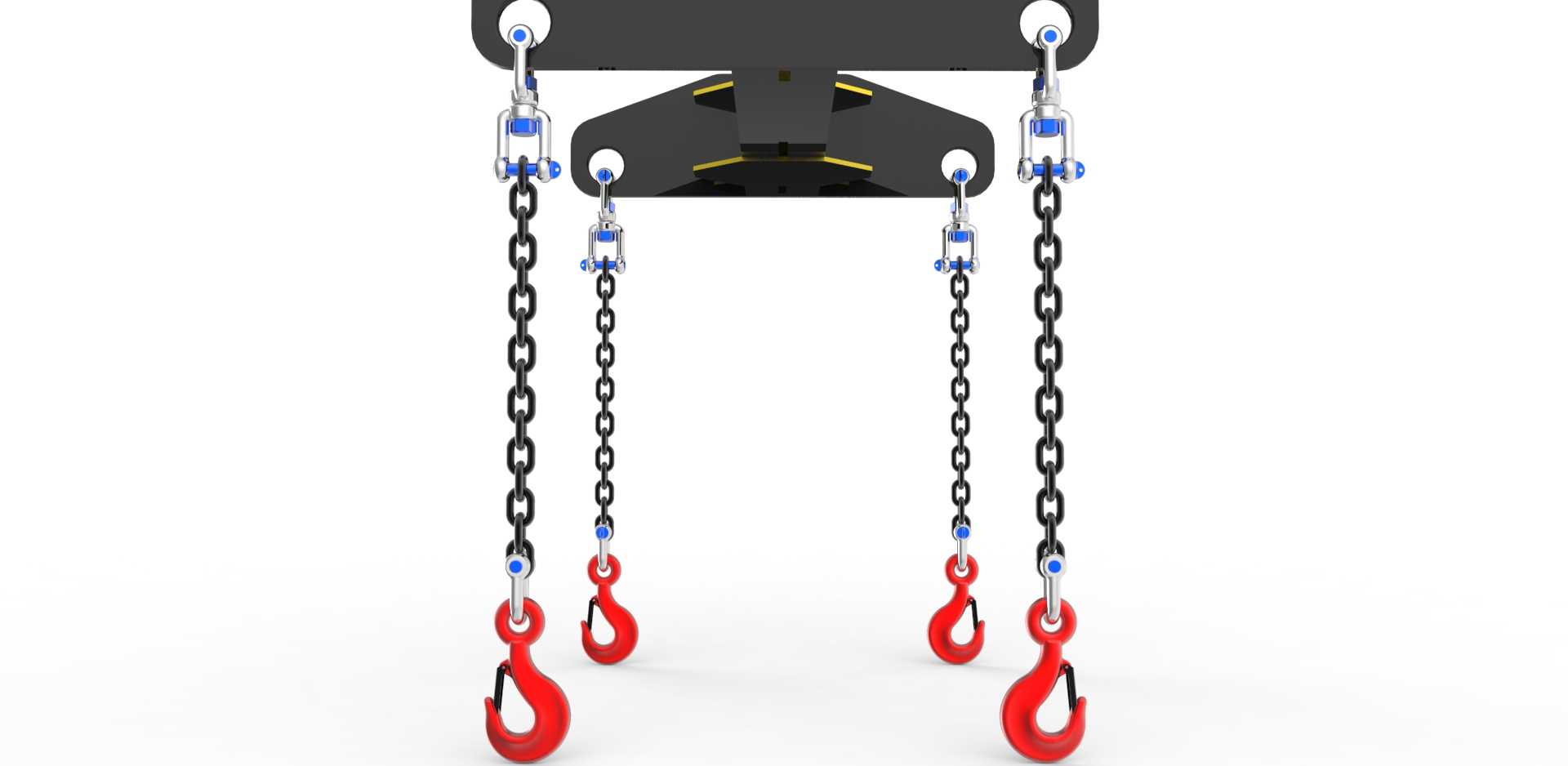

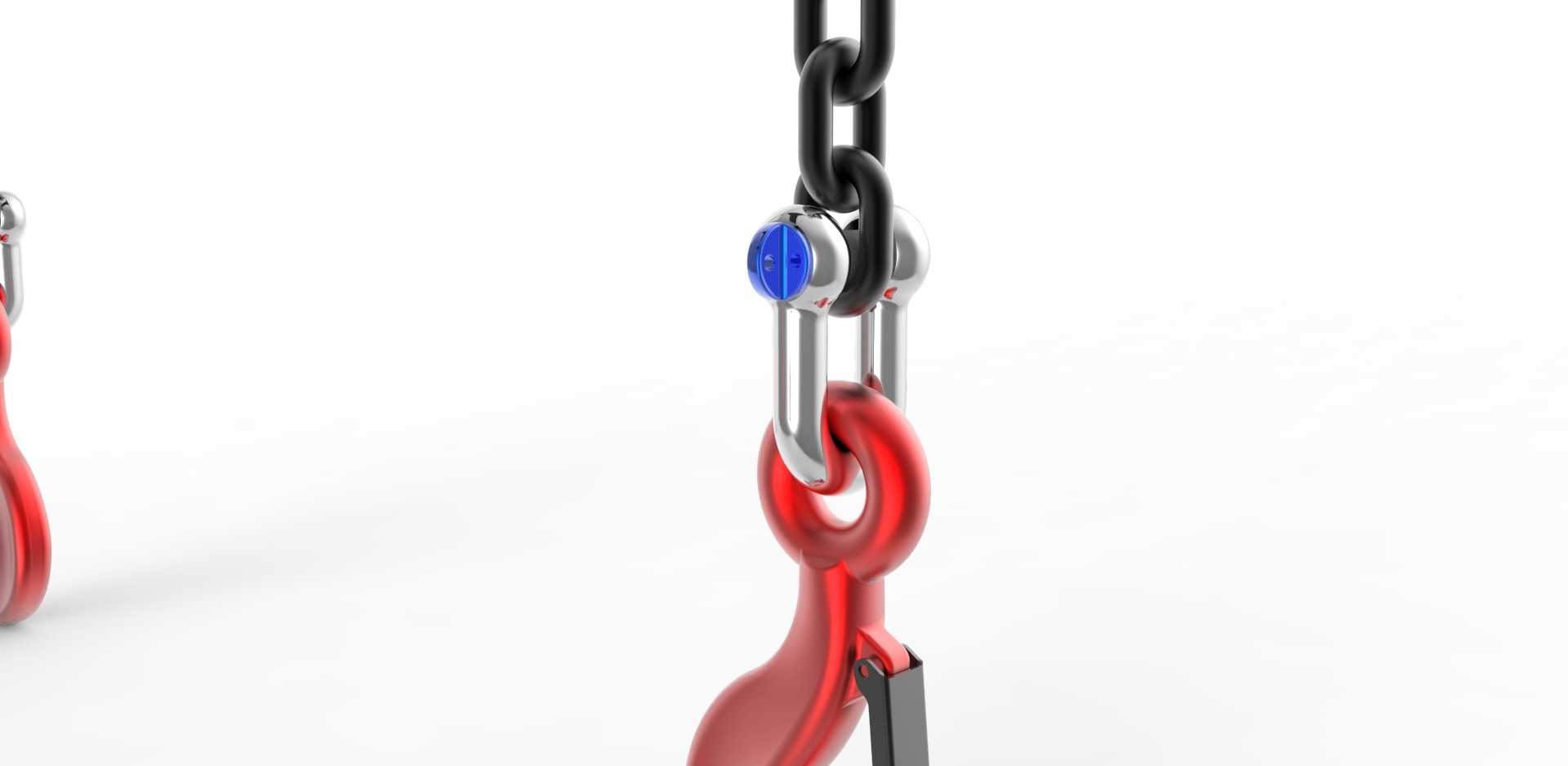

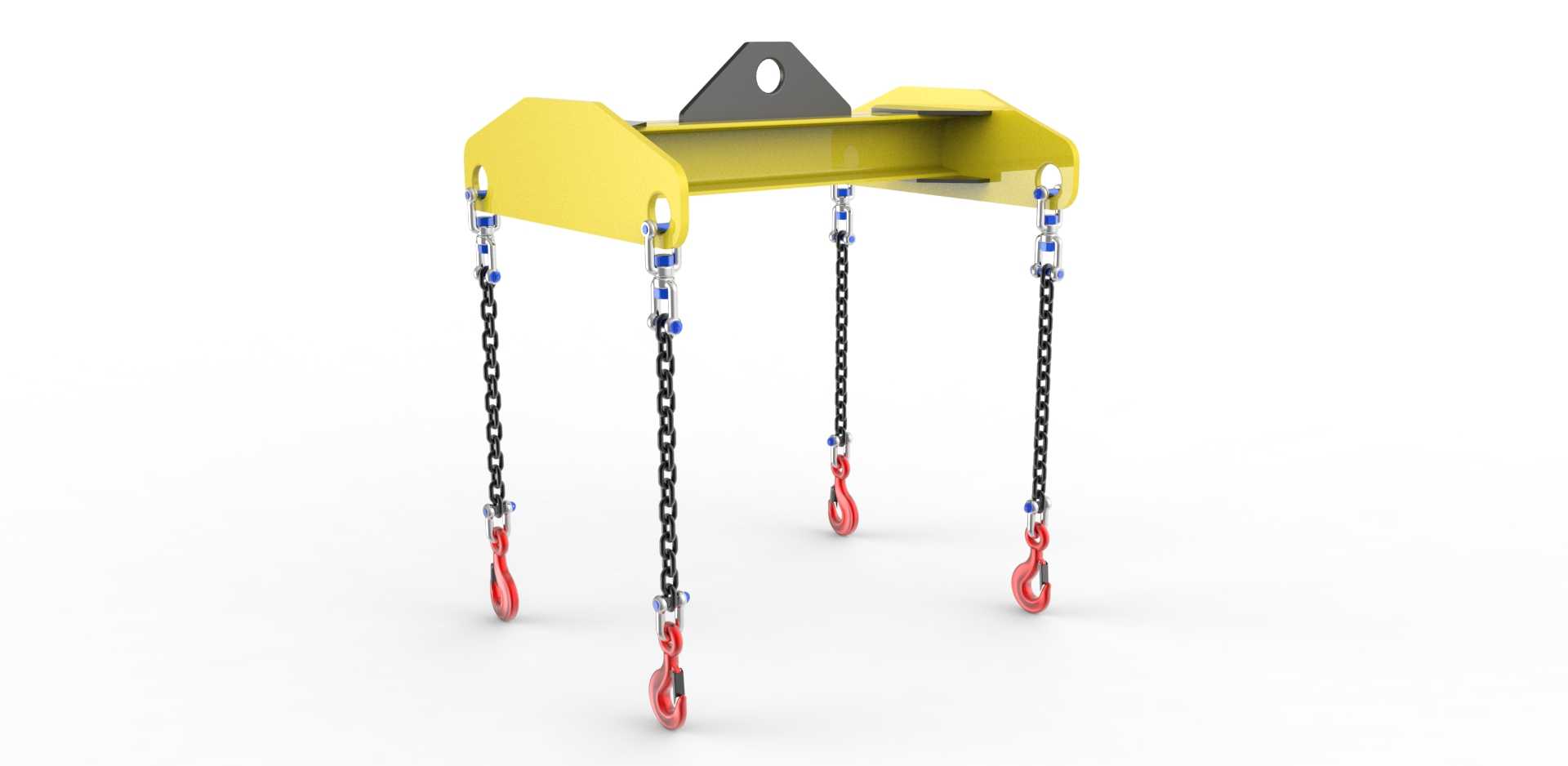

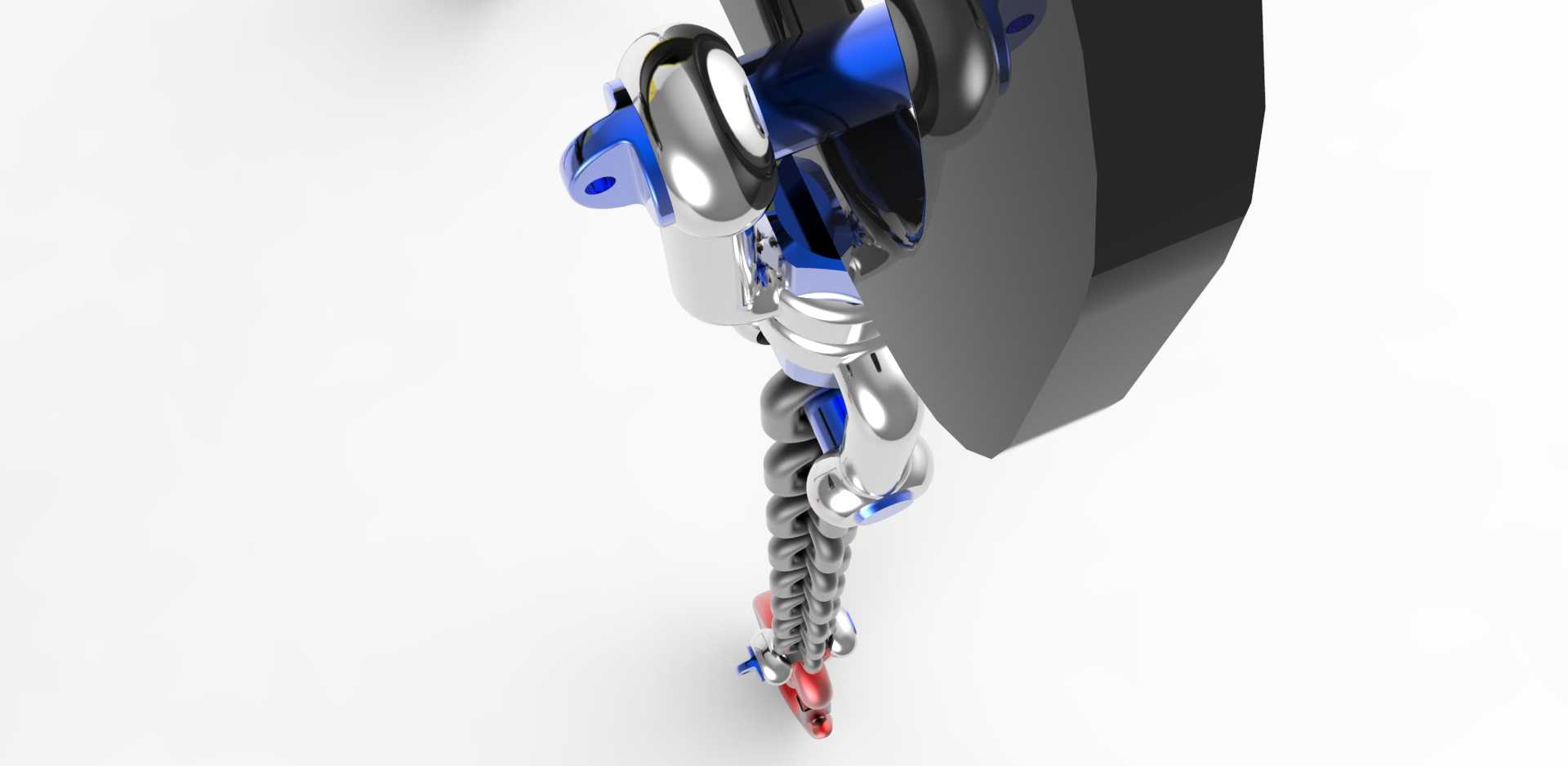

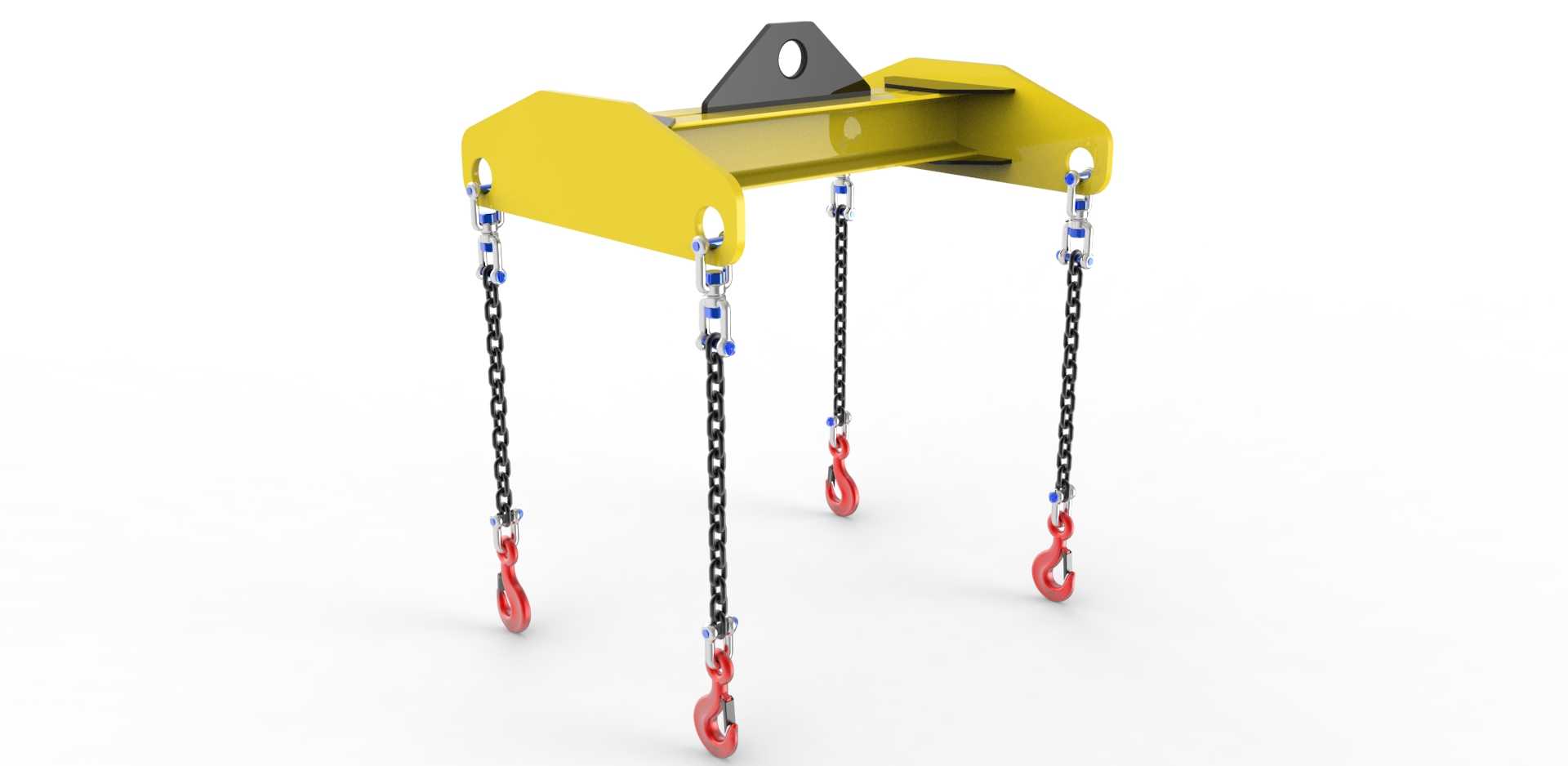

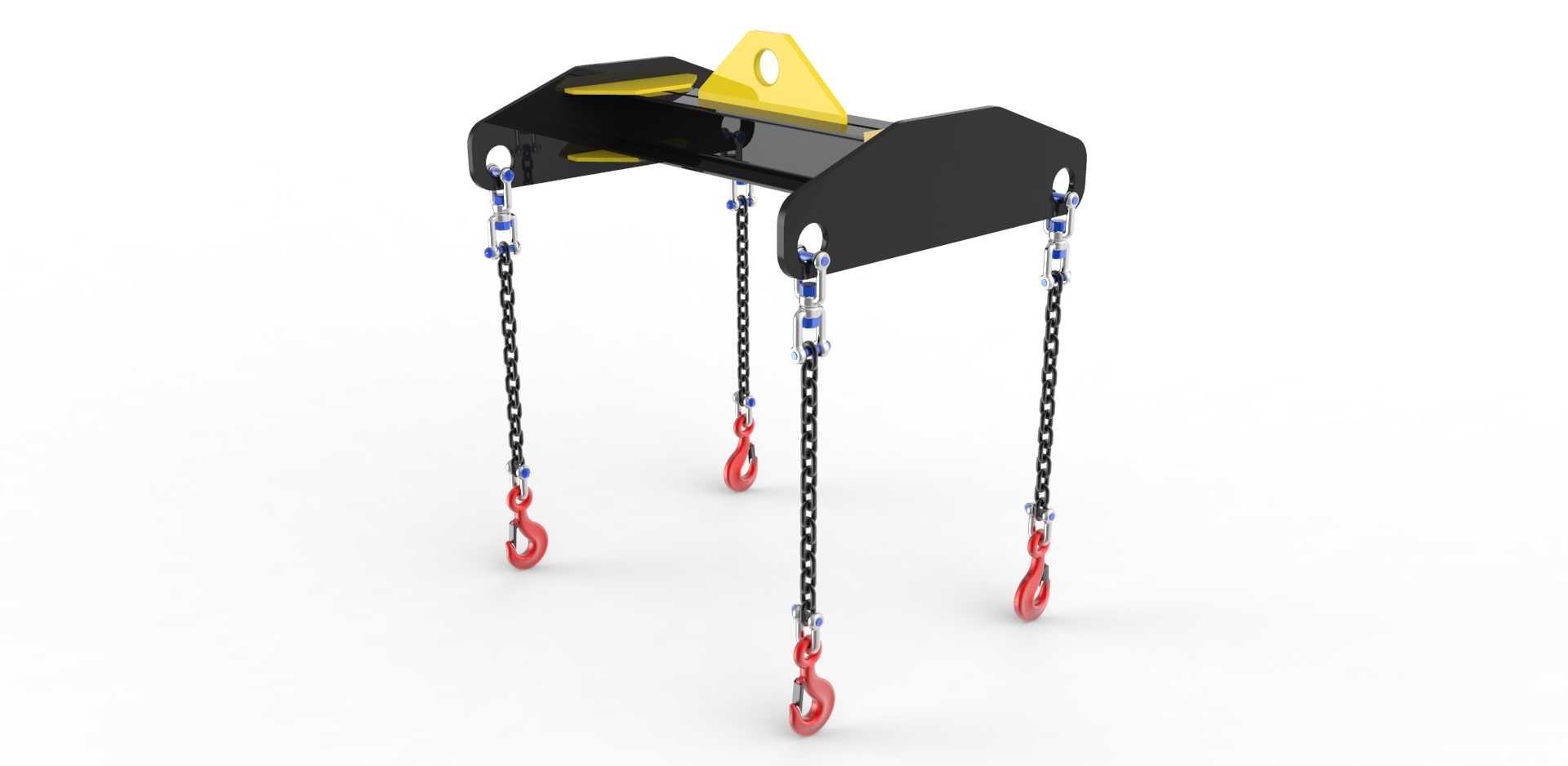

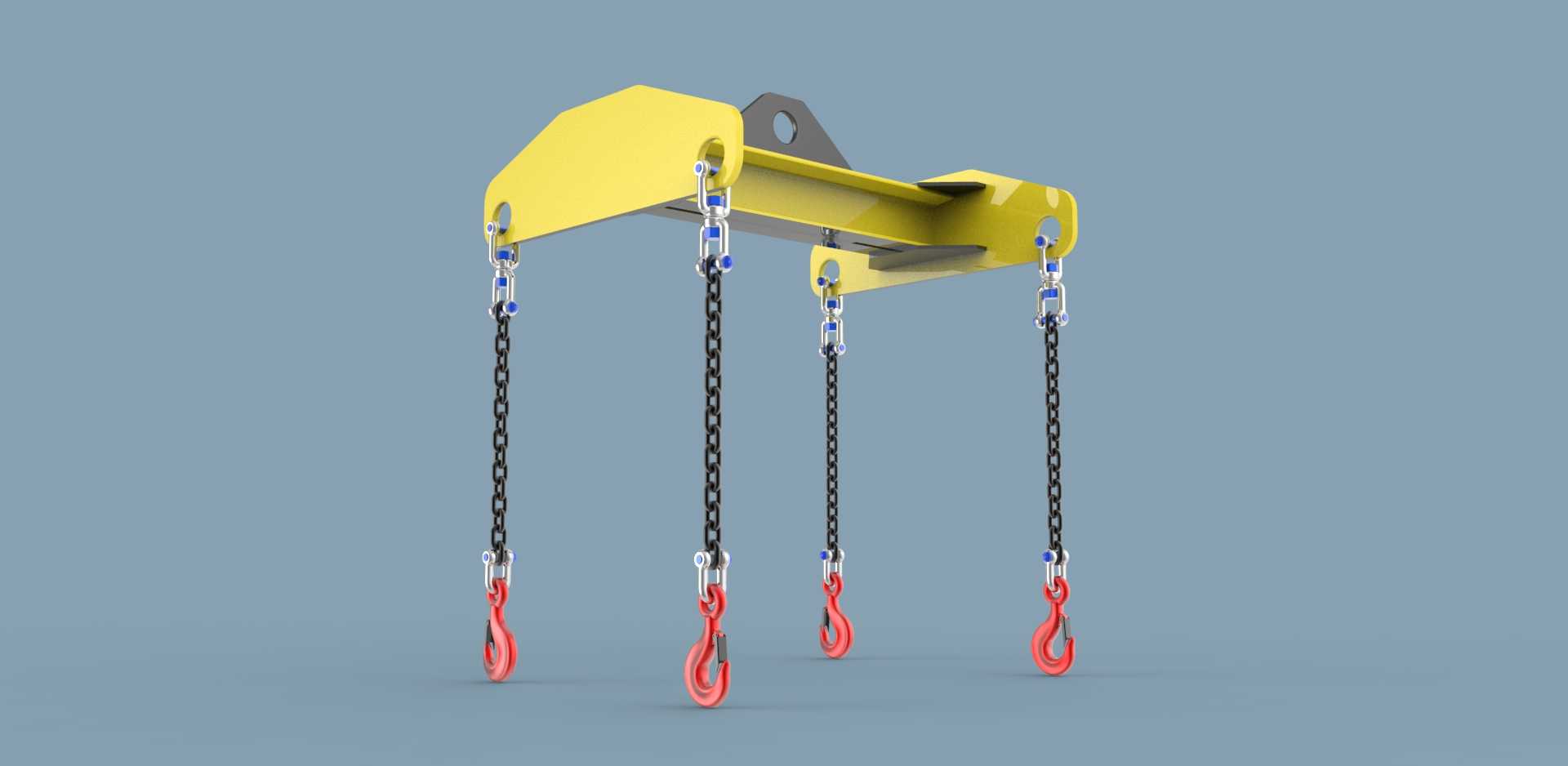

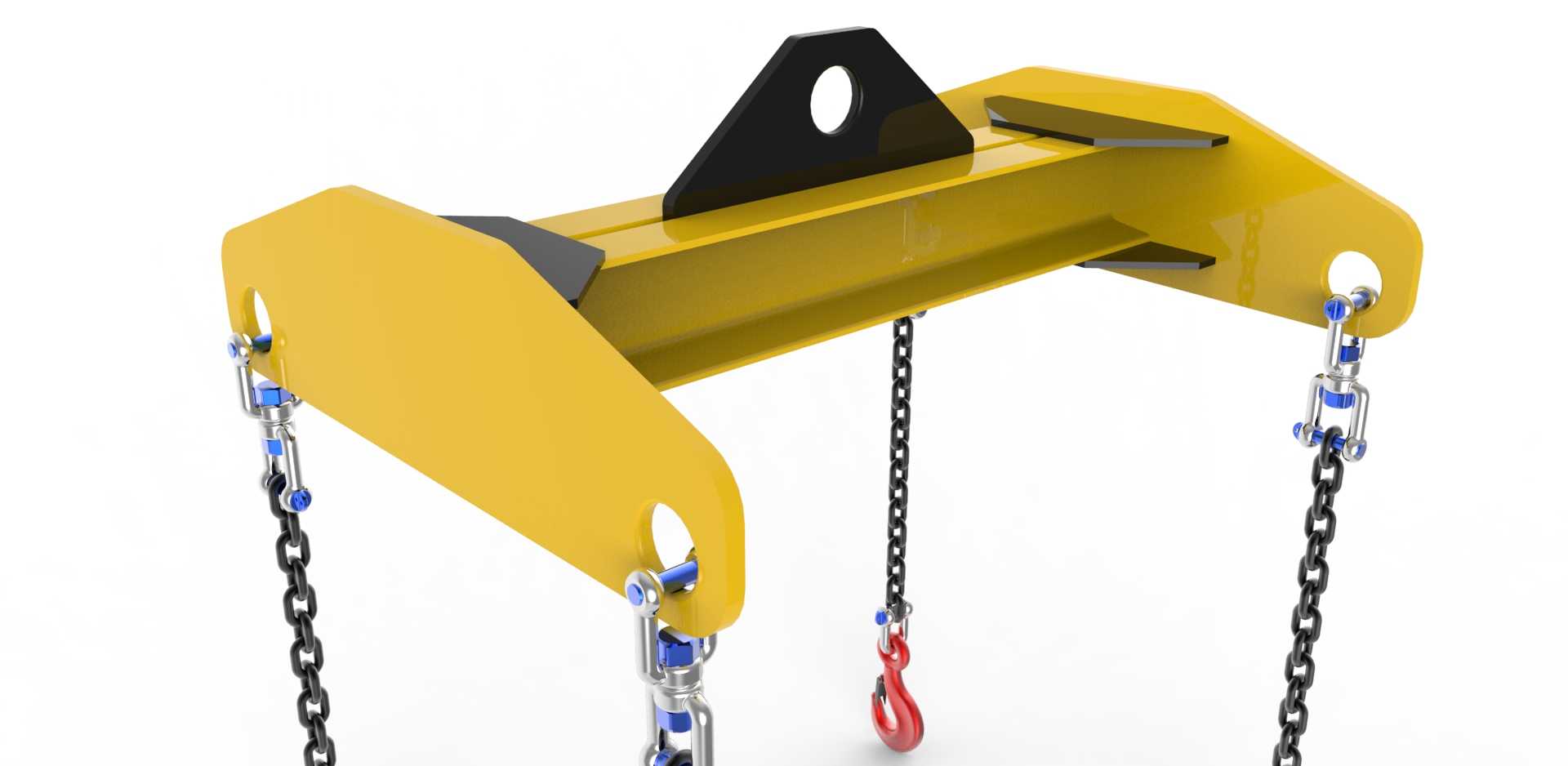

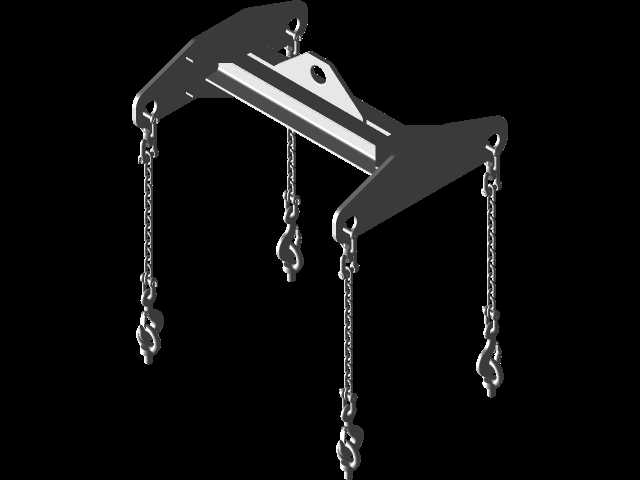

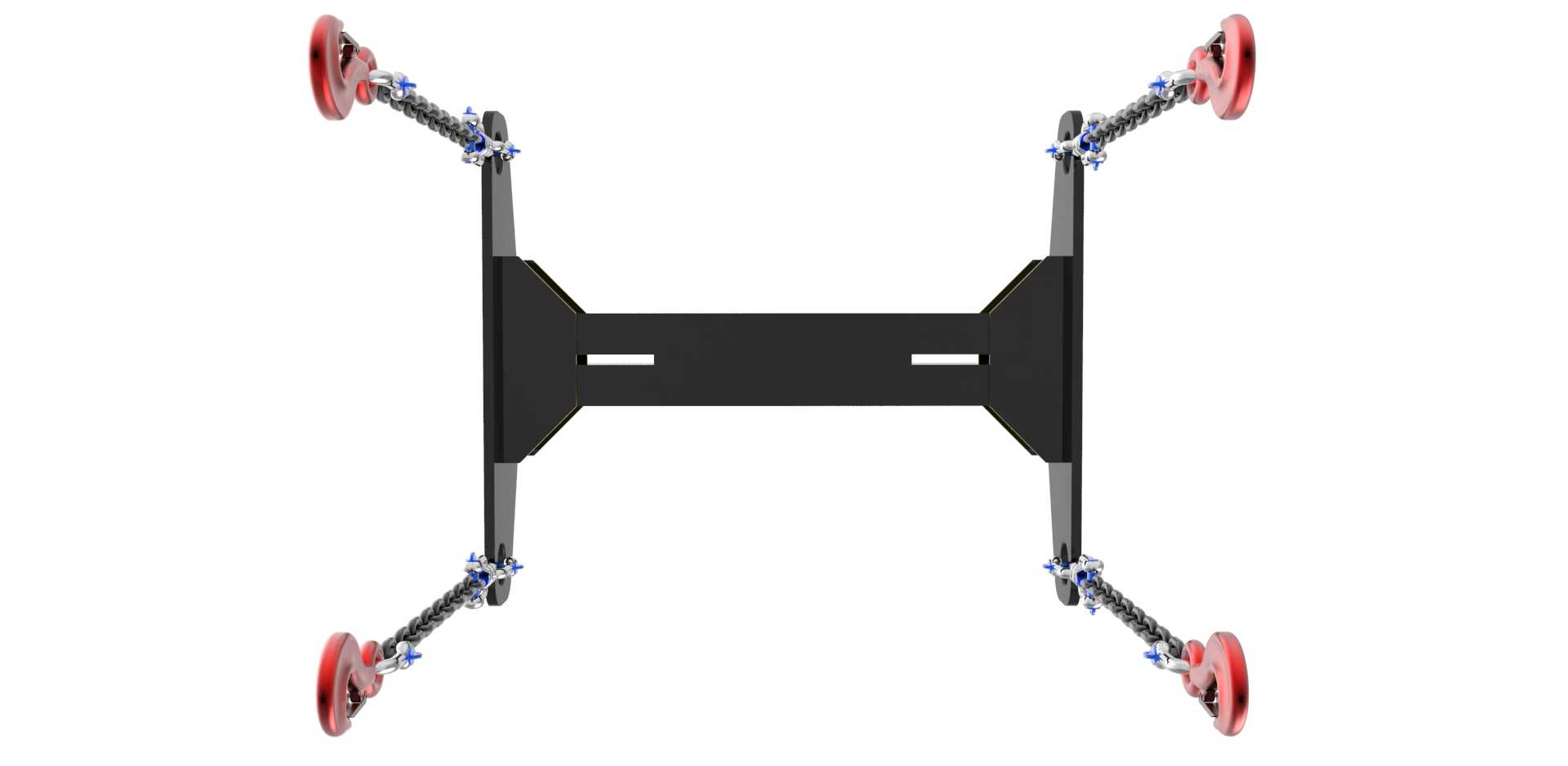

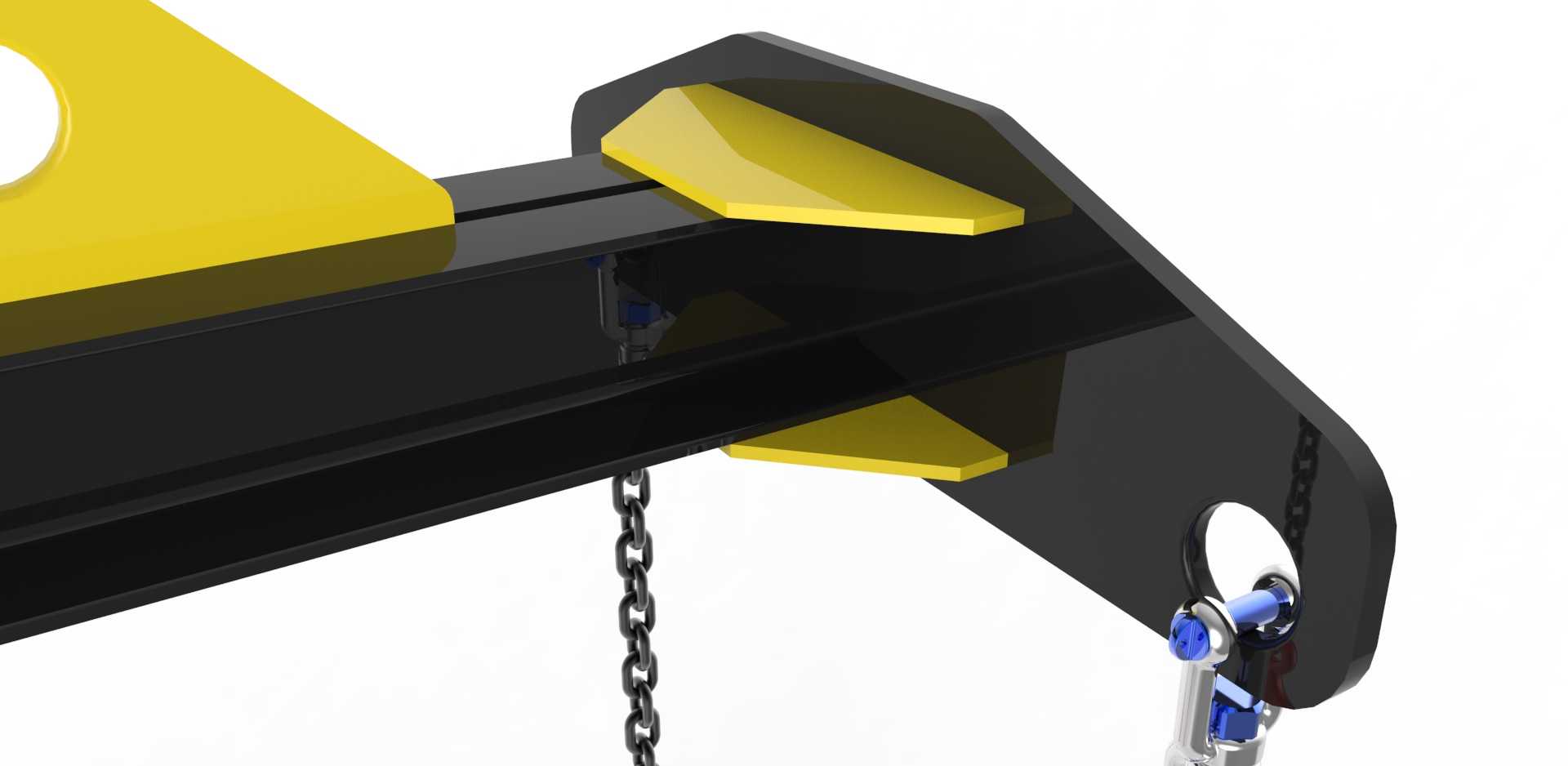

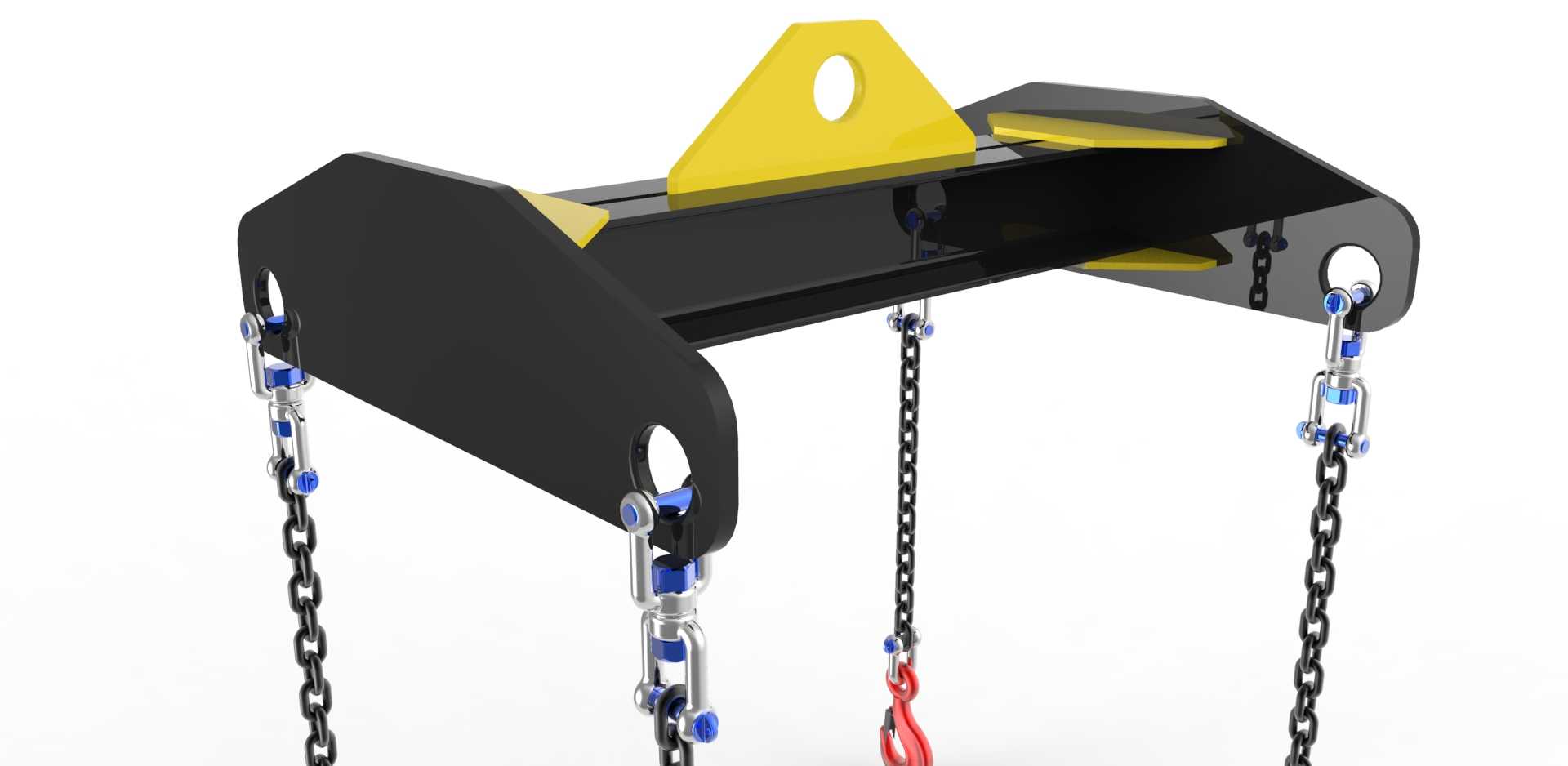

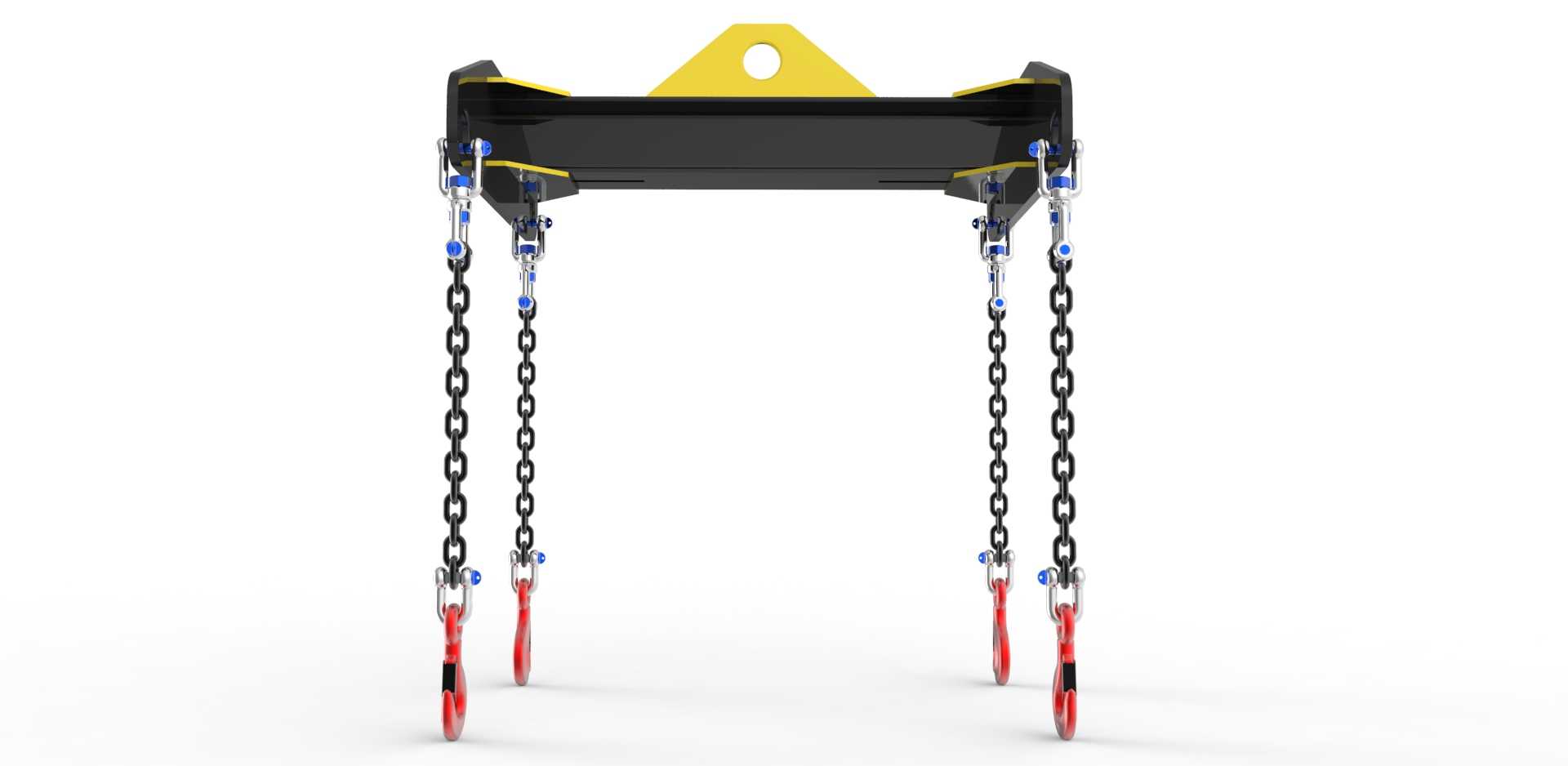

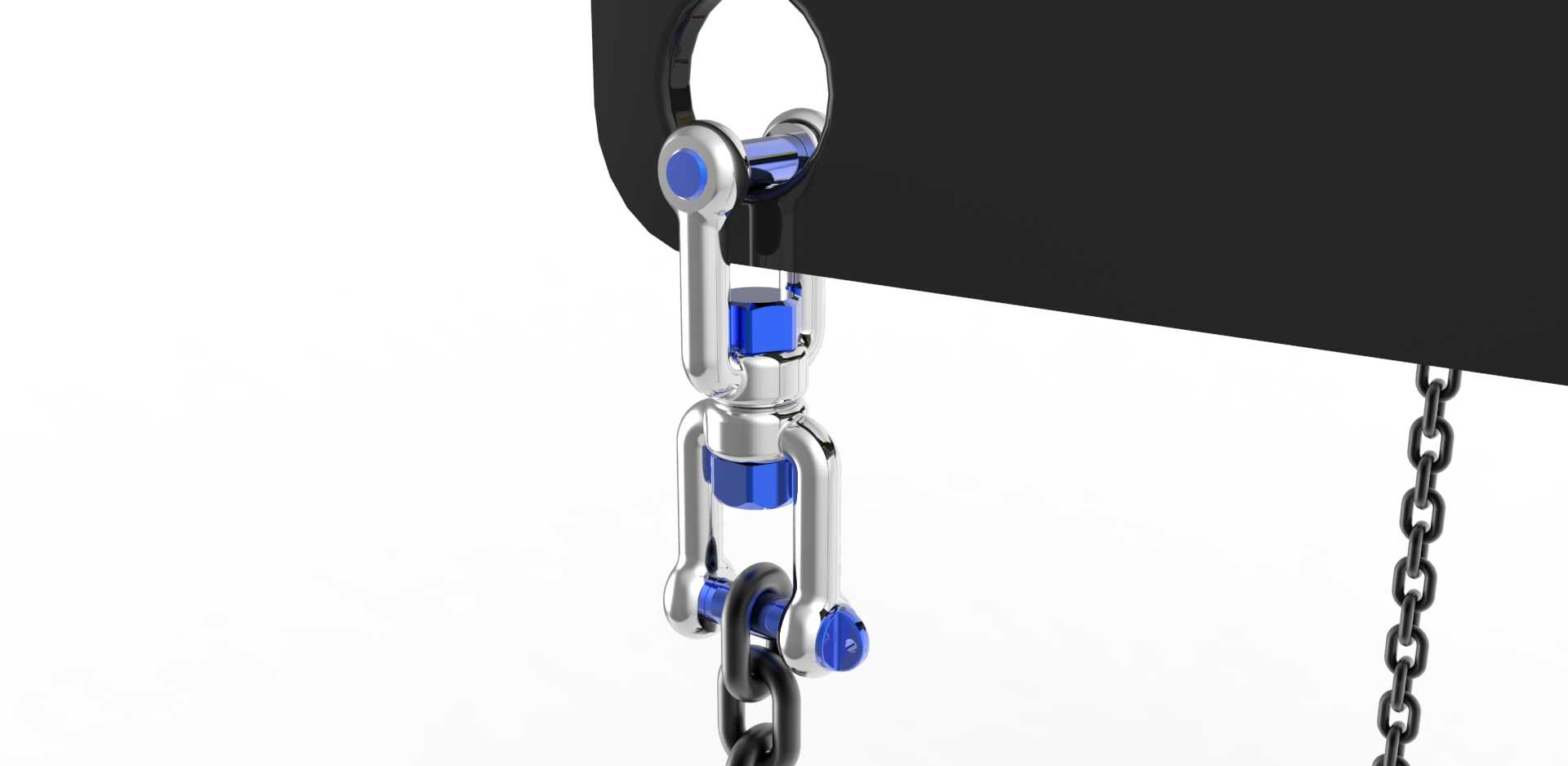

该横臂结构是起重吊装作业场景中配套起重机使用的核心吊具组成部件,主要应用于重型工件、大型设备、长尺寸物料的多吊点平衡吊装作业,常见于重型机械制造车间、港口货场、钢结构安装工地、大型设备转运仓储等作业场景,能够有效解决单吊点吊装易出现的工件倾斜、吊索受力不均、长件形变弯折等问题,保障吊装过程的载荷均匀分配与作业安全。从实际用途来看,该横臂作为吊点分配的承载基体,上部通过中部的三角吊耳结构与起重机主吊钩连接,下部通过多组均匀排布的吊点连接链条、卸扣与末端吊钩,可根据被吊工件的吊点位置、重量分布灵活调整下部吊点的挂载组合,适配不同尺寸、不同重心位置的工件吊装需求,避免吊索之间夹角过大导致的额外载荷损耗,同时能够防止吊装过程中吊索挤压、刮蹭被吊工件表面,保护工件外观与吊装精度。从功能特性来看,该横臂主体采用箱型梁式承载结构,具备极高的抗弯、抗扭承载能力,上部三角吊耳做了加厚圆角处理,能够分散主吊钩连接处的集中应力,避免长期重载下出现结构开裂;下部吊点采用带铰接结构的连接端,能够随吊索受力方向自适应偏转,减少吊索与吊点连接处的剪切力,延长索具使用寿命;多吊点对称排布的设计,可实现2点、3点、4点等多种吊装组合,适配不同形态工件的平衡吊装需求,当吊装重心偏移的异形工件时,还可通过调整不同吊点的索具长度,实现工件的水平起吊,方便后续安装对位作业。从设计思路来看,该结构优先遵循起重吊具的安全设计规范,整体采用对称式布局,主承载吊点设置在横臂的重心轴线上,保障起吊后横臂自身保持水平状态,避免出现偏载倾斜;主体承载梁采用封闭箱型截面设计,相比开口截面具备更高的结构刚度,同等重量下承载能力更强,同时封闭结构能够避免作业过程中杂物进入梁体内部,减少结构锈蚀与应力集中隐患;所有与索具连接的部位均做了圆角钝化处理,避免尖锐棱角切割吊索,降低索具磨损断裂的风险;上部三角吊耳的孔位做了镶套强化处理,能够承受长期反复的吊钩摩擦与冲击载荷,减少吊耳部位的磨损量。从外形尺寸与安装边界来看,该横臂的整体长度根据额定吊装吨位做匹配设计,常规适配中等吨位吊装作业的规格长度在1.2米至2米区间,主体梁体高度约为长度的十分之一,保障足够的抗弯截面模量;上部主吊耳的吊装孔直径适配对应吨位起重机的吊钩尺寸,下部吊点的间距根据常见吊装工件的吊点分布设置,最小吊点间距不小于300毫米,避免相邻吊索之间出现干涉摩擦;安装时仅需将横臂上部主吊耳挂接在起重机主吊钩上,确认防脱锁扣闭合后,即可根据吊装需求在下部吊点挂载对应长度的链条索具,横臂自身的下部净空高度预留了足够的卸扣、链条连接操作空间,作业人员无需额外工具即可快速完成索具挂载调整,整体安装边界适配绝大多数通用轮式起重机、桥式起重机的吊钩连接尺寸,无需对起重机吊钩做额外改装即可直接配套使用。
