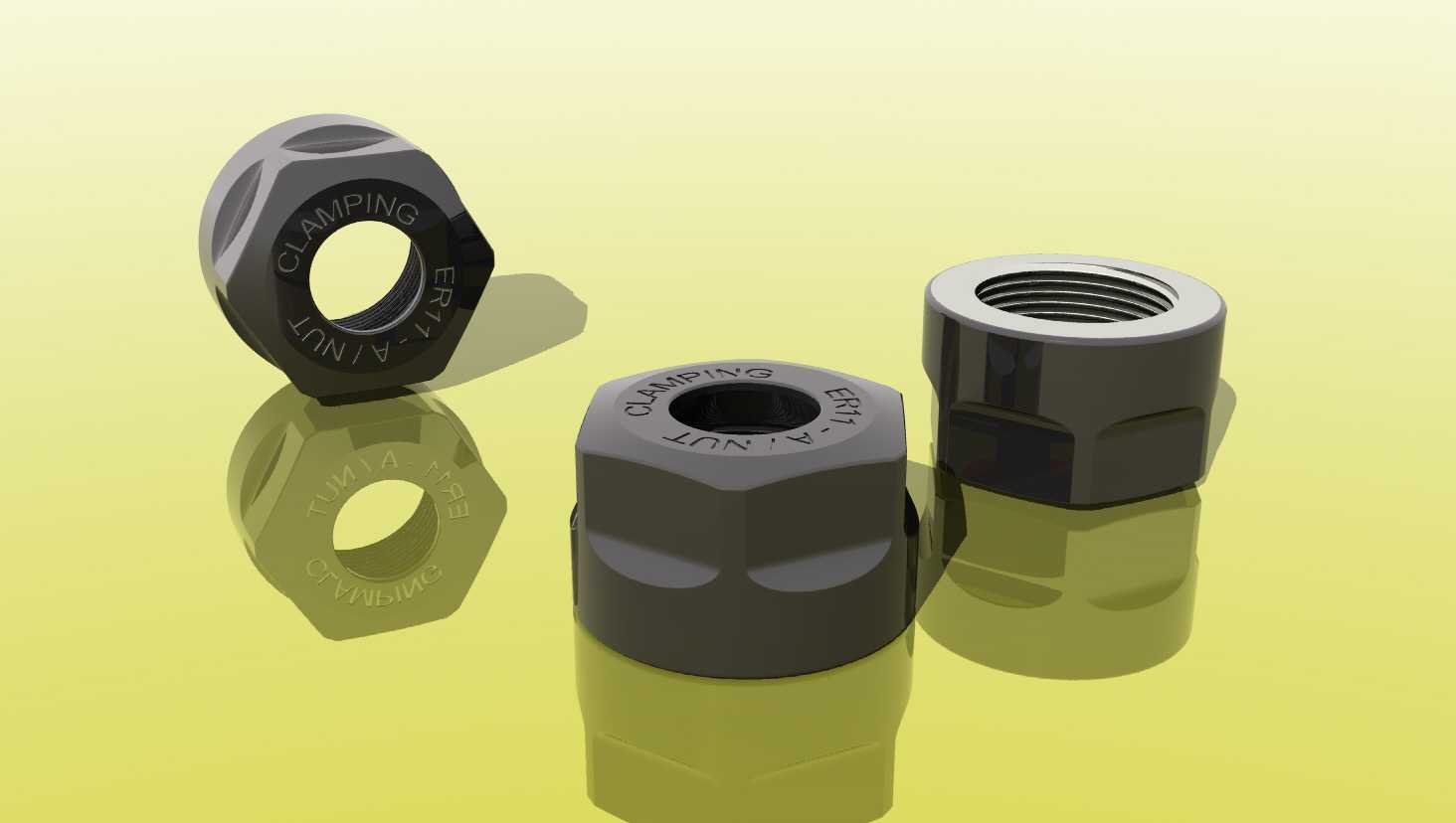

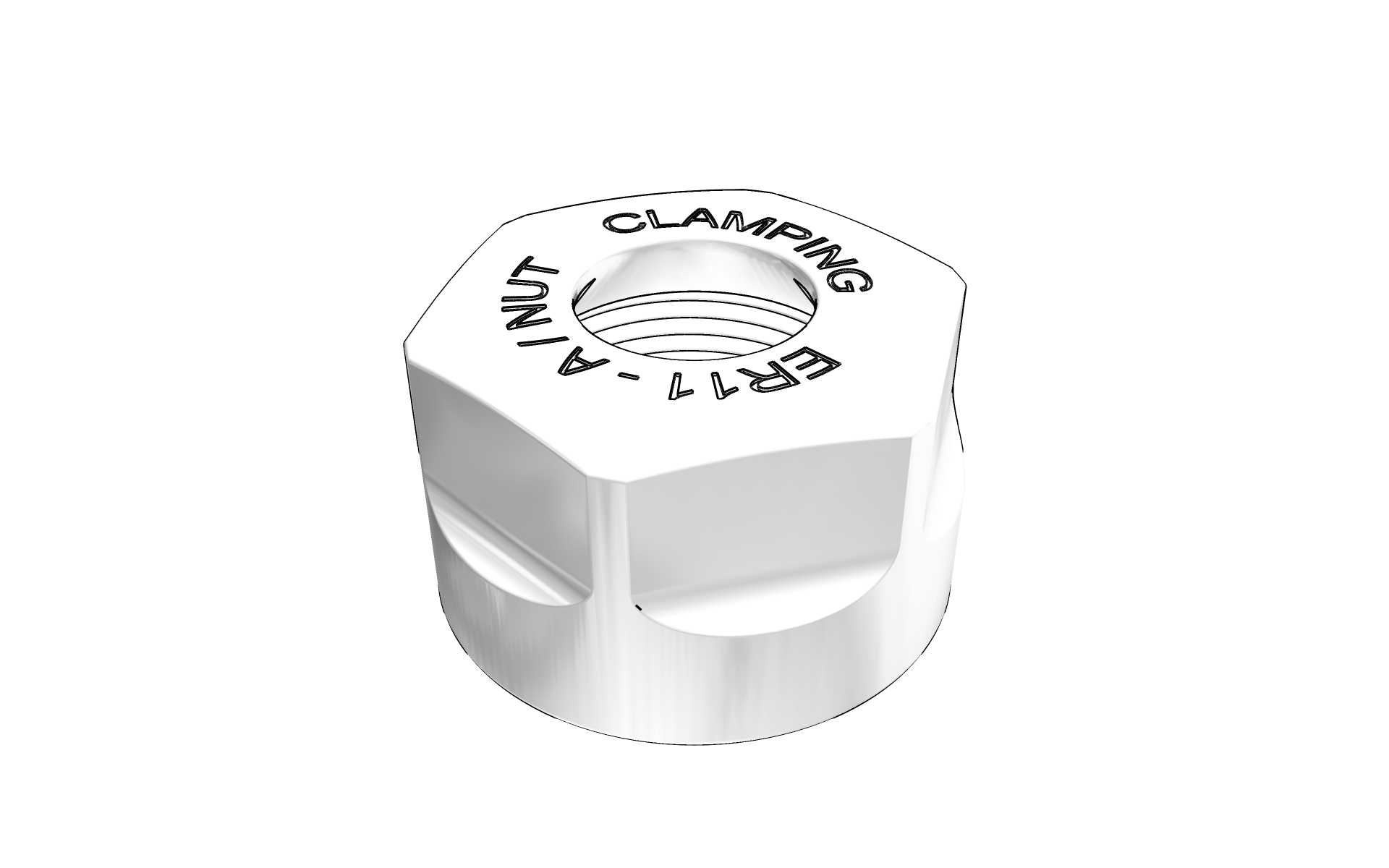

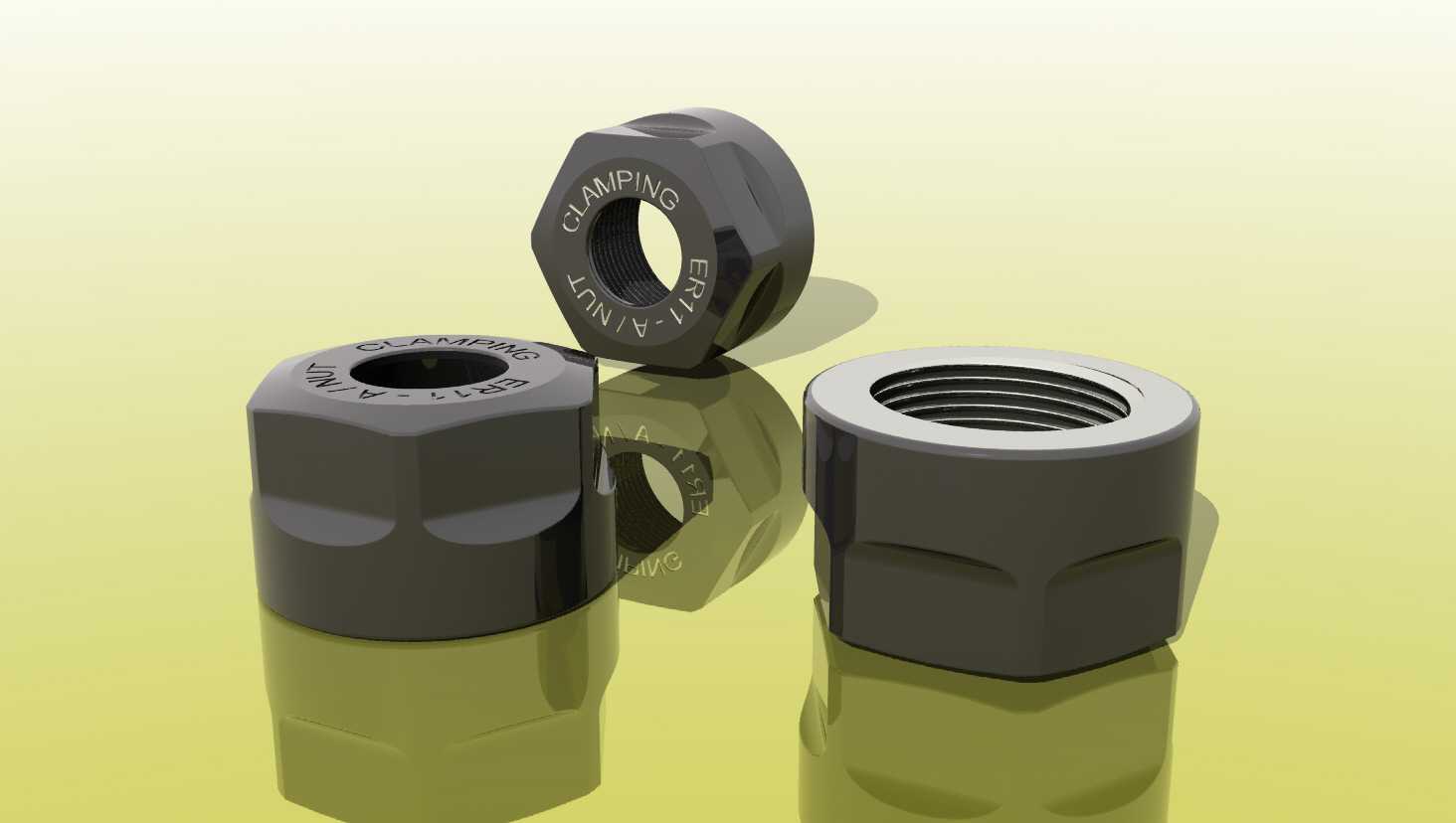

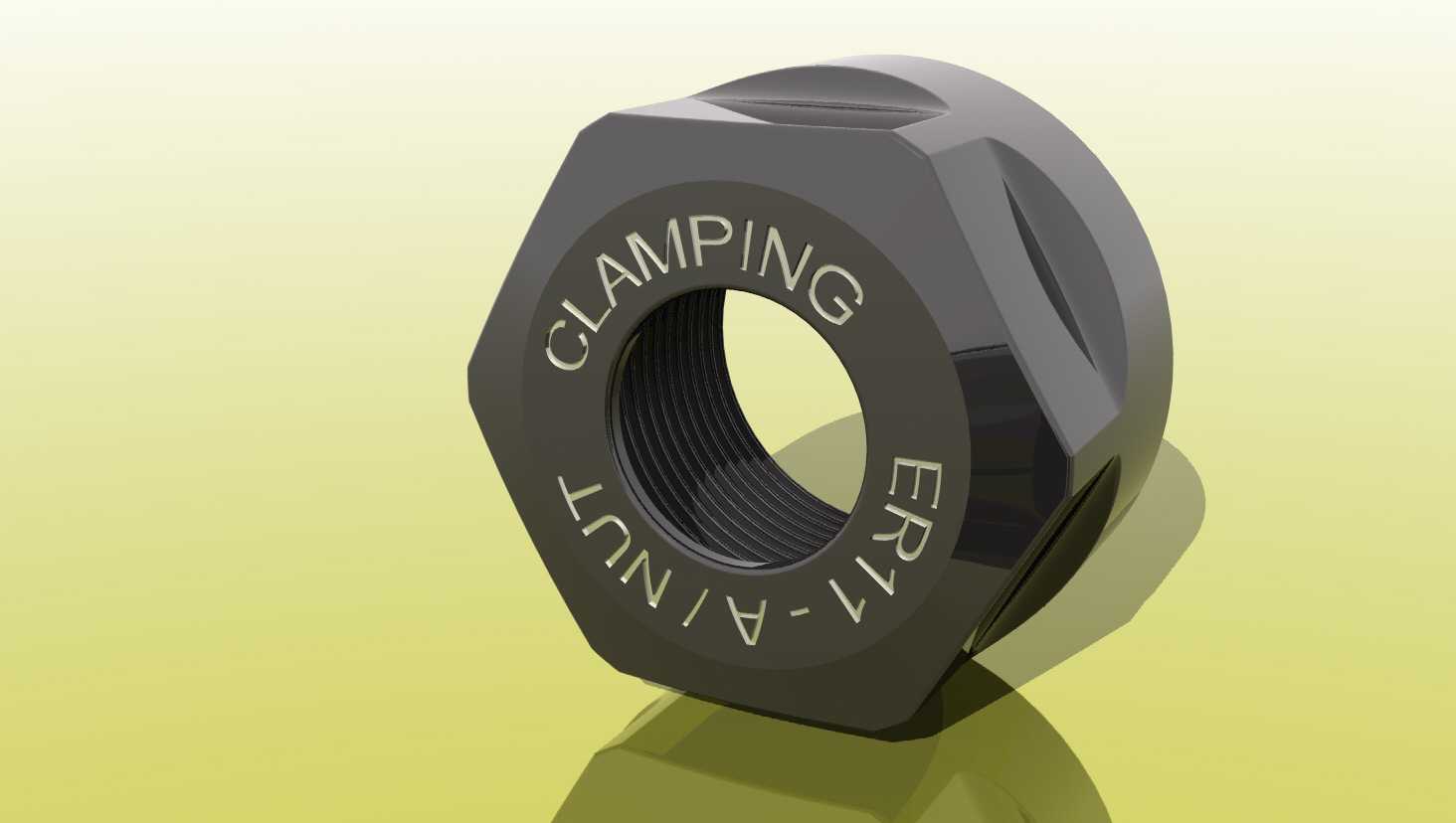

ER11A型夹头锁紧六角螺母结构设计

在数控加工、精密雕刻、小型钻铣等设备的主轴装夹系统中，夹头锁紧螺母是直接决定装夹刚性与加工精度的核心连接件，这款ER11A型夹头夹紧螺母，正是针对小规格ER弹性夹头的锁紧需求开发的专用紧固件，广泛适配小型雕刻机、桌面级数控铣床、高速精雕主轴、小型钻孔动力头等设备的刀具装夹场景，承担着压紧ER弹性夹头、实现刀具径向精准定位与牢固夹持的核心作用。从功能特性来看，这款螺母采用外六角外形设计，相比圆形滚花螺母，可适配标准开口扳手施加更大的锁紧扭矩，在高速切削工况下能有效避免螺母松脱导致的刀具窜动、掉刀问题，同时六角棱边做了过渡倒角处理，既减少安装过程中棱角磕碰对操作人员的划伤风险，也能降低扳手咬合时的应力集中，提升螺母反复拆装的使用寿命。螺母内孔采用与ER11夹头匹配的锥面贴合设计，锁紧过程中锥面会均匀向ER夹头施加周向压紧力，让夹头均匀收缩包裹刀具柄部，保证刀具的径向跳动控制在极小范围内，满足精密加工对刀具同轴度的严苛要求。从设计思路层面，这款螺母在结构上做了针对性优化：螺母端面做了减重凹腔设计，在保证整体结构强度的前提下降低了自身重量，减少主轴高速旋转时的动平衡负载，适配更高转速的加工场景；螺纹部分采用细牙螺纹设计，螺距更小，锁紧时的进给精度更高，能更精准地控制夹头的收缩量，既避免锁紧力过大夹碎刀具柄部，也能防止锁紧力不足导致的夹持打滑。外形与安装边界上，这款螺母对边宽度为19mm，整体高度11.3mm，适配M14×0.75规格的主轴外螺纹，安装时无需额外定制专用扳手，使用常规19mm开口扳手即可完成拆装，适配市面上绝大多数标准ER11主轴的安装尺寸，无需对原有主轴结构做任何改动即可直接替换使用。螺母表面采用发黑氧化处理，既提升了表面硬度与耐磨性能，也能在车间潮湿多切削液的环境中起到防锈作用，延长配件的更换周期。在实际加工场景中，这款锁紧螺母的性能直接影响加工表现：当进行小直径铣刀、雕刻刀、钻头的高速加工时，均匀的锁紧力能保证刀具切削时的稳定性，减少振纹、断刀等问题，尤其在亚克力、铜铝、小型钢件的精密加工场景中，稳定的夹持性能是保障加工面光洁度、尺寸精度的基础。同时这款螺母的六角结构相比同规格的圆形螺母，在狭小的机床内部空间里也能更方便地完成锁紧操作，不需要预留太大的扳手转动空间，适配结构更紧凑的小型加工设备设计。
