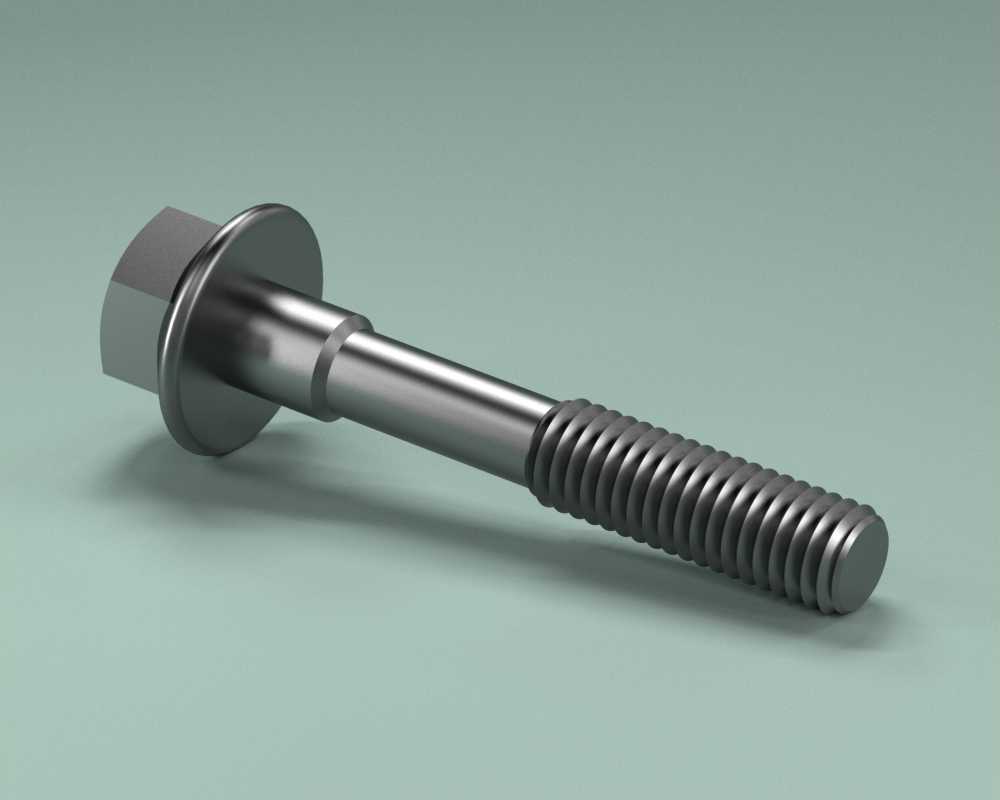

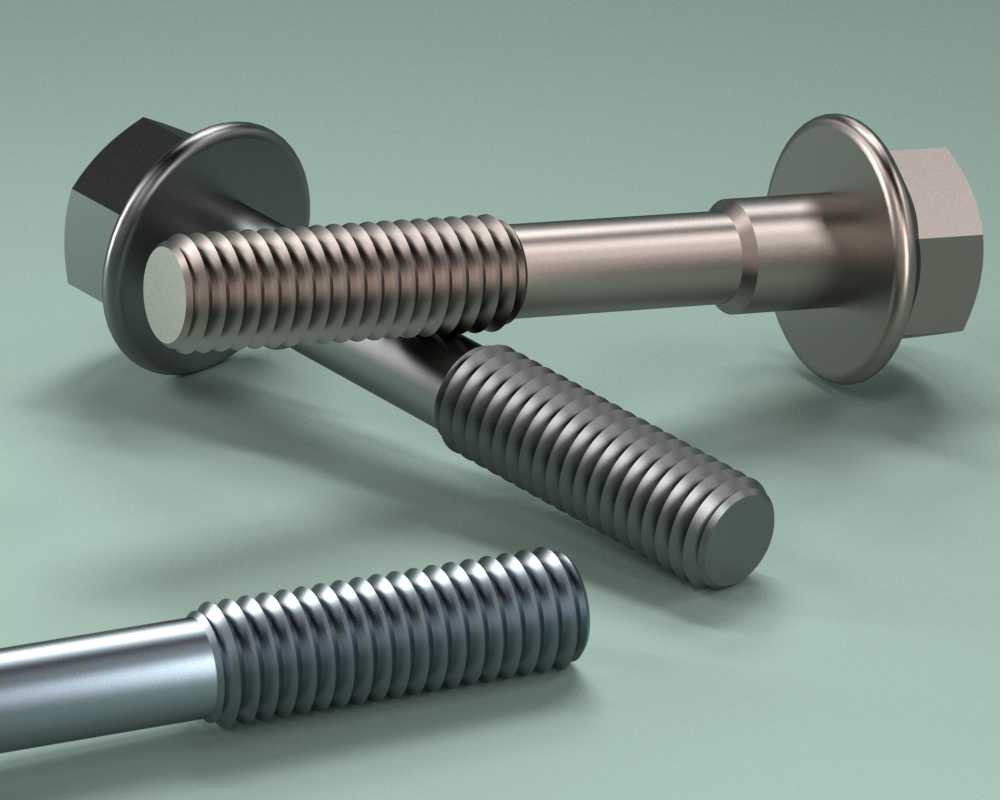

DIN6922六角法兰面螺栓结构设计展示

这款六角法兰面螺栓是机械装配领域应用极为广泛的紧固连接件，在汽车底盘总成、工业自动化生产线机架、风电设备内部结构件、工程机械液压系统、通用机床装配等场景中都承担着核心的连接紧固作用。和普通外六角螺栓相比，它自带的一体式法兰盘结构能够在锁紧时大幅扩大与被连接件表面的接触面积，分散锁紧压力，避免被连接件表面因局部压强过大出现压痕、变形甚至开裂的问题，同时法兰面的防滑结构还能在振动工况下降低螺栓松脱的概率，无需额外搭配平垫圈使用，既减少了装配环节的零件清点、选配步骤，也能避免因垫圈漏装、错装带来的连接失效隐患。

在产品设计思路上，这款螺栓的六角头部采用标准对边尺寸设计，完全适配常规开口扳手、套筒扳手的通用规格，现场装配无需定制特殊工装，能够适配绝大多数常规装配作业的工具条件；杆部采用半牙结构设计，光杆段的直径与螺纹公称尺寸保持高精度公差匹配，装配时光杆段可以与被连接件的安装孔形成精准的间隙配合，起到径向定位的作用，避免连接副出现横向窜动；螺纹段采用标准公制三角螺纹牙型，牙侧角经过优化设计，具备良好的自锁性能，同时螺纹收尾处做了平滑过渡处理，避免应力集中导致的杆部断裂风险；末端的平端设计不会在装配过程中刮伤被连接件的内螺纹或安装基面，也能避免安装时对操作人员造成划伤。

从安装边界来看，这款螺栓的法兰盘外径大于常规同规格平垫圈的外径，设计时需要在被连接件表面预留足够的贴合平面，避免法兰盘边缘压到工件的倒角、凸台等结构导致锁紧不实；杆部长度根据不同连接厚度做了梯度适配，选型时需要确保螺纹段拧入深度满足螺纹连接的啮合长度要求，光杆段长度要匹配被连接件的总夹紧厚度，避免出现螺纹顶死、夹紧力不足的问题；六角头部的高度符合标准紧固件的尺寸规范，预留了足够的扳手咬合空间，即使在空间相对紧凑的装配位置，也能保证扳手完全卡入头部，不会出现打滑、拧圆角的情况。在承受交变载荷、持续振动的工况下，这款螺栓的一体式结构相比螺栓加垫圈的组合结构，能够减少连接副的零件数量，降低不同零件之间的相对微动磨损，长期使用的连接可靠性更有优势，适合在户外设备、移动作业机械等维护不便的场景中使用，能够有效降低后期紧固件检查、复紧的维护频次，提升整体设备的运行稳定性。
