DIN931标准大规格外六角螺栓设计

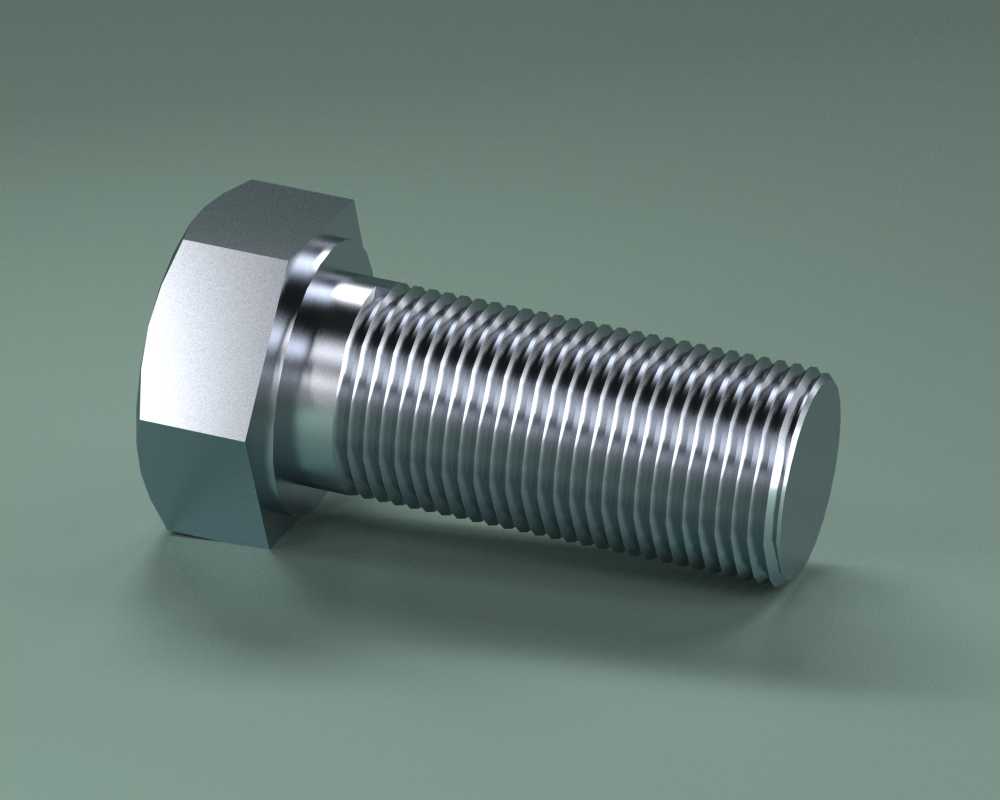

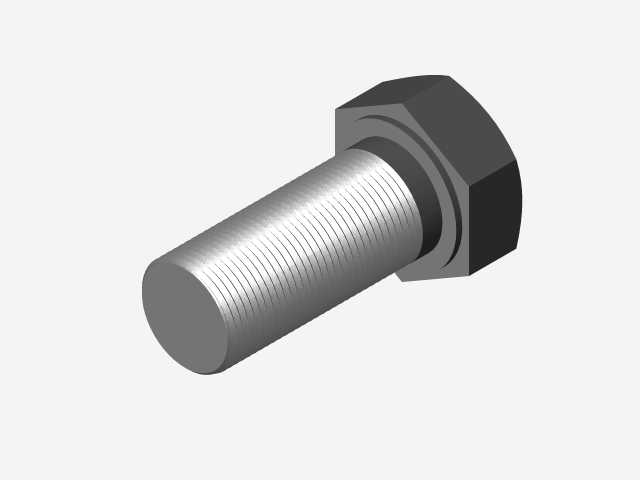

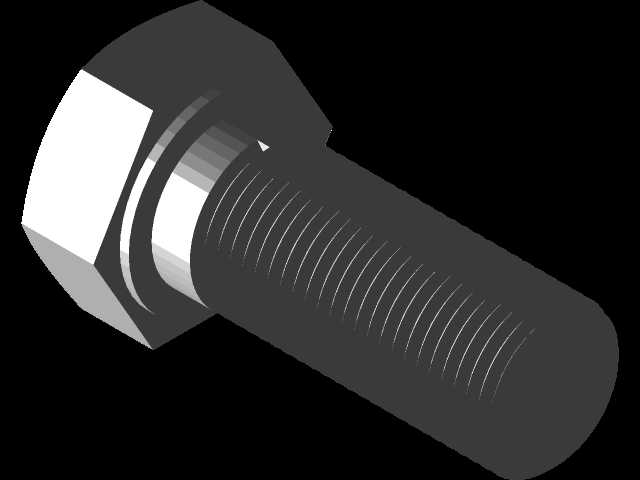

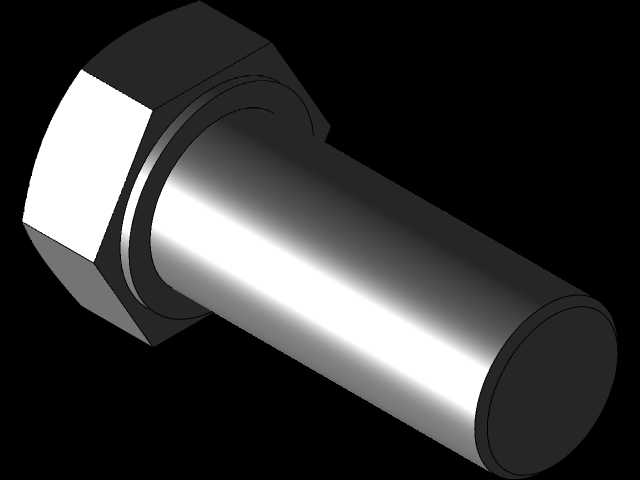

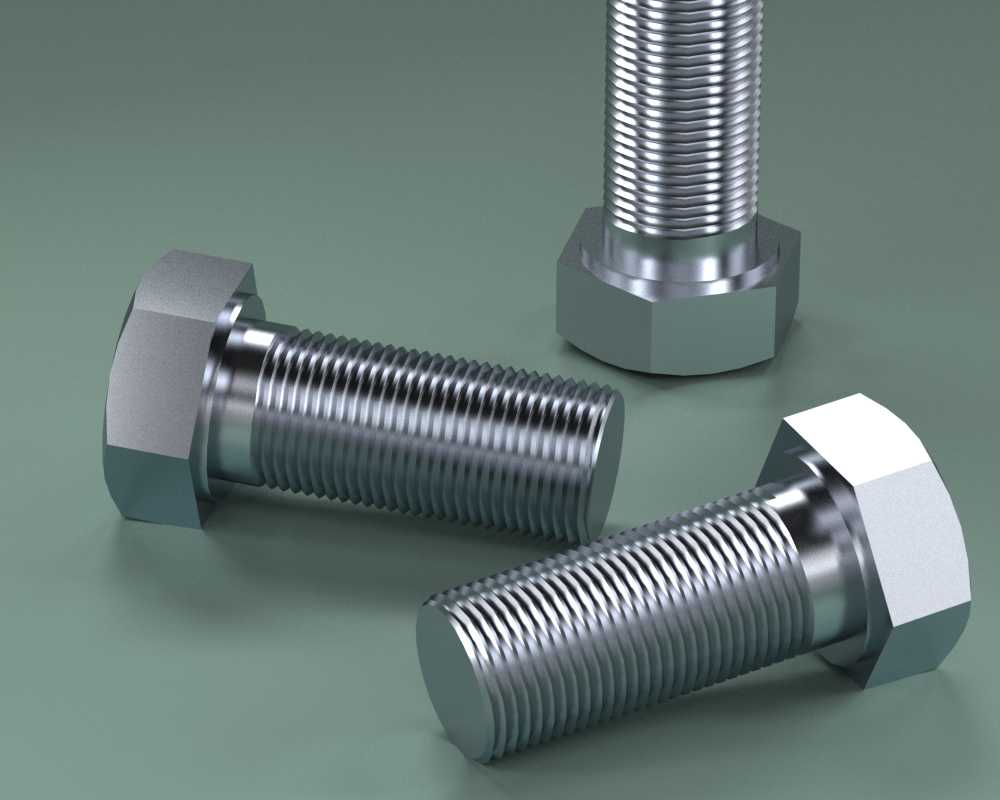

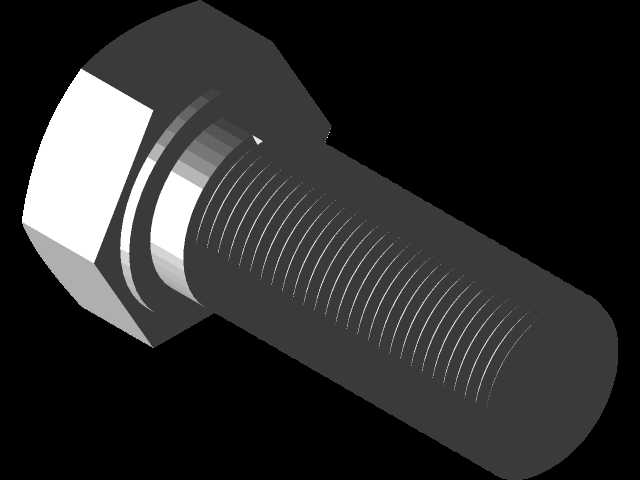

本次呈现的是符合DIN931标准的大规格外六角紧固件，覆盖M68、M72、M75、M80、M90五个常用大尺寸规格，这类紧固件是重型装备连接环节的核心受力部件，广泛应用于风电塔筒法兰拼接、大型矿山破碎设备主机架连接、重型锻压设备机身装配、港口起重机械主体结构锁紧、大型船舶动力模块固定等重载工业场景，承担着传递大扭矩、抵抗交变载荷、保障结构长期连接可靠性的关键作用。这类大规格螺栓的设计严格遵循DIN931标准的尺寸规范，头部采用标准正六角结构，对边尺寸、头部厚度均匹配对应大规格的标准要求，能够适配重型液压扳手、大规格扭矩扳手的作业空间，方便现场施工时施加符合预紧力要求的锁紧扭矩，避免因头部尺寸不匹配导致的扳手滑脱、预紧力不足等问题。螺杆部分采用半螺纹结构设计，无螺纹的光杆段直径与螺纹大径保持合理公差配合，光杆段长度根据不同规格的常用夹持厚度做了优化，安装时光杆段可穿过被连接件的光孔，配合螺母锁紧后，光杆部分能够承担主要的径向剪切力，避免螺纹部位受剪导致的螺纹变形、连接失效问题，螺纹段长度满足不同厚度被连接件的锁紧需求，预留足够的螺母旋合长度，保证螺纹啮合的牙数符合重载连接的强度要求。从安装边界来看，不同规格的螺栓对应明确的安装开孔尺寸要求，被连接件的通孔直径需匹配对应螺栓的光杆外径公差，六角头对应的沉孔或扳手操作空间需预留足够的操作余量，保证锁紧作业时扳手能够完全套合六角头部，不会与被连接件结构发生干涉。螺栓的末端采用标准平端倒角设计，既方便安装时顺利穿入被连接件的通孔，也能避免螺纹起始端的毛刺划伤安装孔内壁，同时在旋合螺母时起到导向作用，提升现场装配的效率。这类大规格紧固件在设计时充分考虑了重载场景下的受力特性，六角头部与螺杆的过渡位置采用圆角过渡结构，有效降低应力集中系数，避免在长期交变载荷作用下头部与螺杆连接处出现疲劳断裂的问题，螺纹牙型采用标准公制粗牙设计，牙型角60度，具备良好的自锁性能和承载能力，能够适应重型装备运行过程中产生的振动、冲击载荷，保障连接结构长期稳定运行，不会出现松动、断裂等失效问题。
