多规格轻量化车用储能飞轮结构设计

飞轮是动力传动系统中承担储能稳速功能的核心旋转构件，广泛应用于往复式发动机、脉冲做功设备、惯性储能装置等场景，能够依托自身转动惯量平抑动力输出的转速波动，保障设备运行的平顺性。在车用动力场景中，飞轮安装于曲轴输出端，既可以储存活塞做功冲程的多余能量，为进气、压缩、排气冲程提供运转动力，抵消曲轴运转的转速脉动，也能在车辆起步、急加速阶段快速释放储存的转动动能，弥补发动机瞬时动力输出的不足，降低传动系统的冲击载荷。在工业冲压、锻压等脉冲负载设备中，飞轮可以在设备空程阶段缓慢积累动能，在冲压做功瞬间释放大扭矩，降低驱动电机的峰值功率需求，提升设备运行的能效表现。

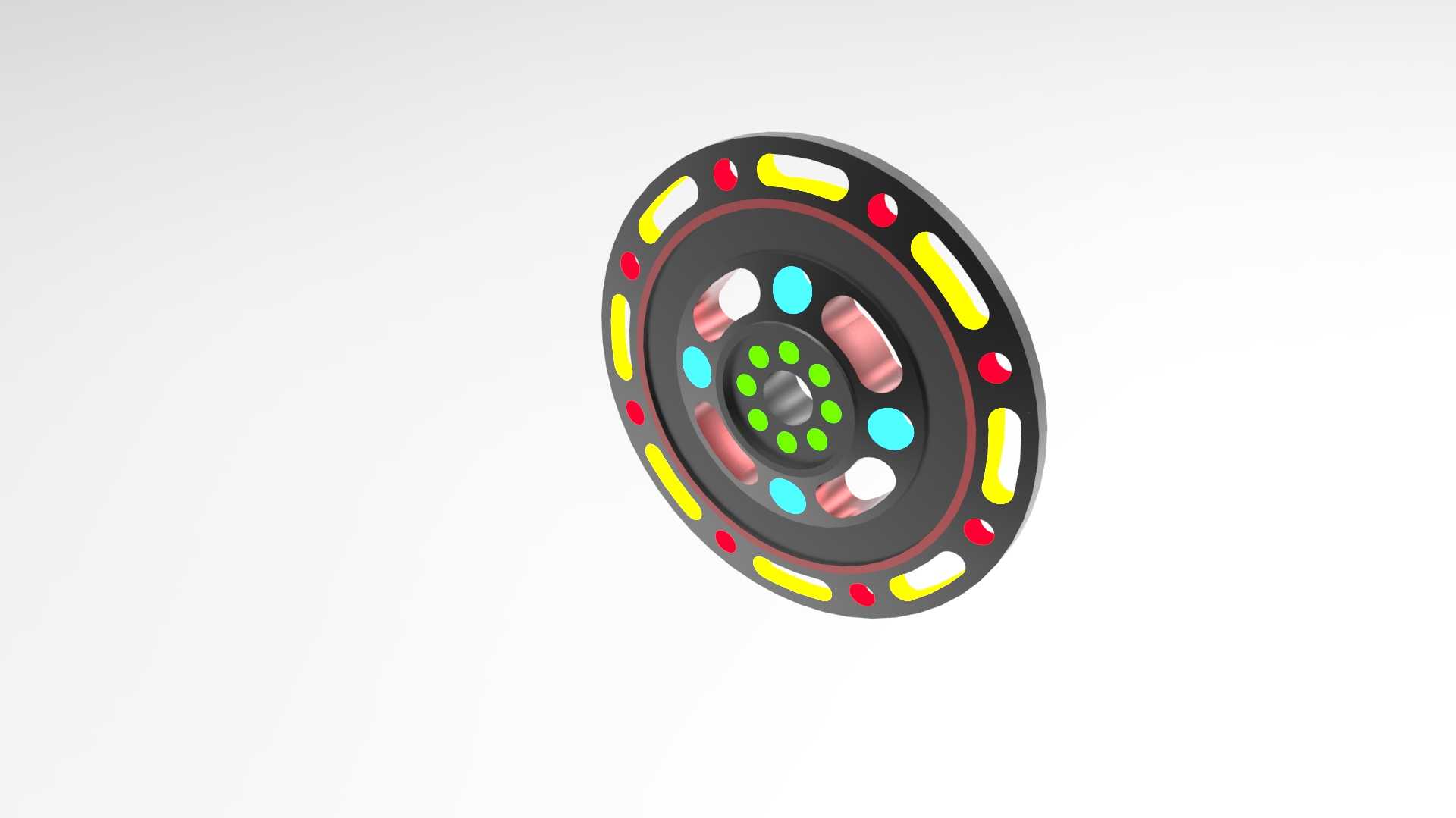

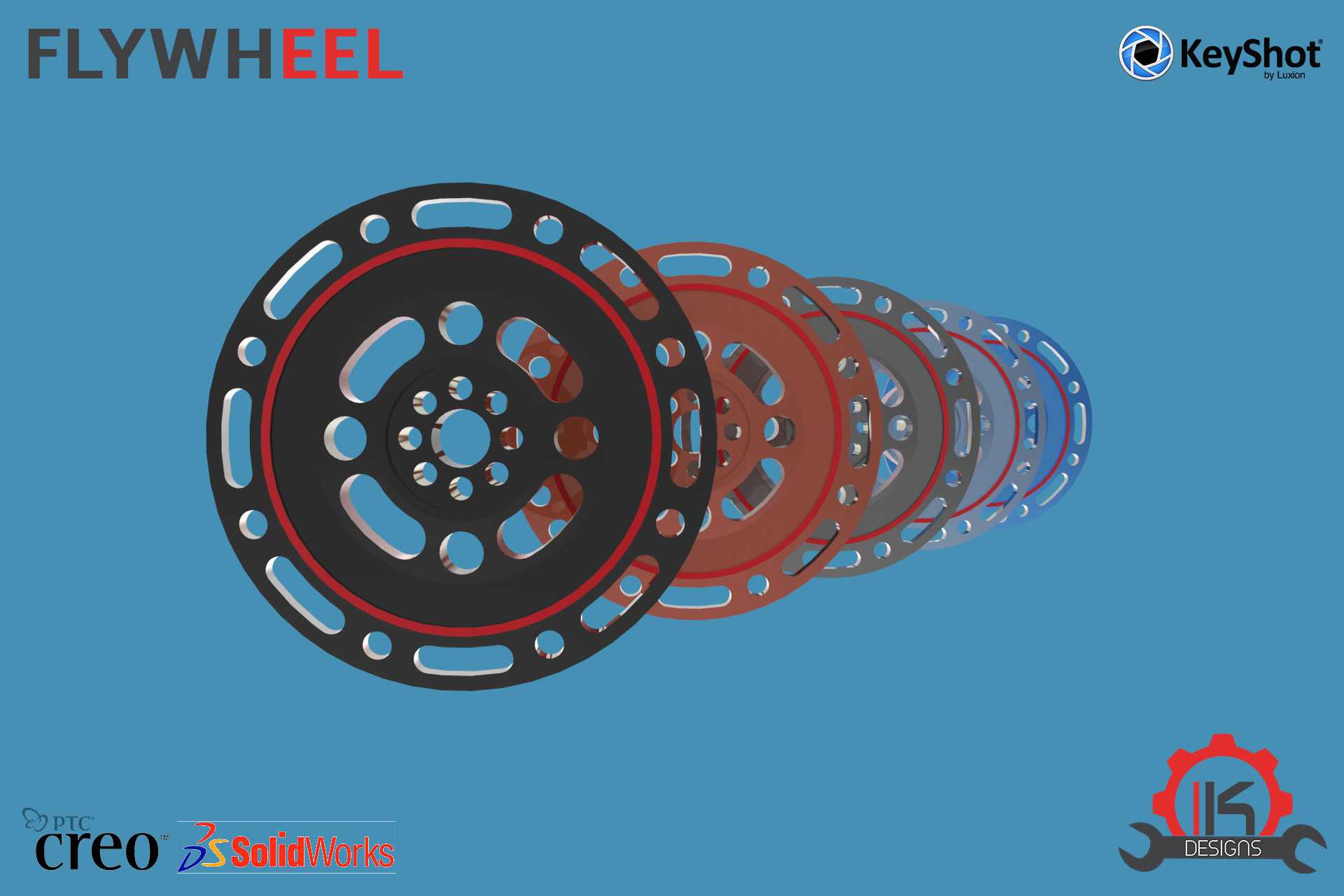

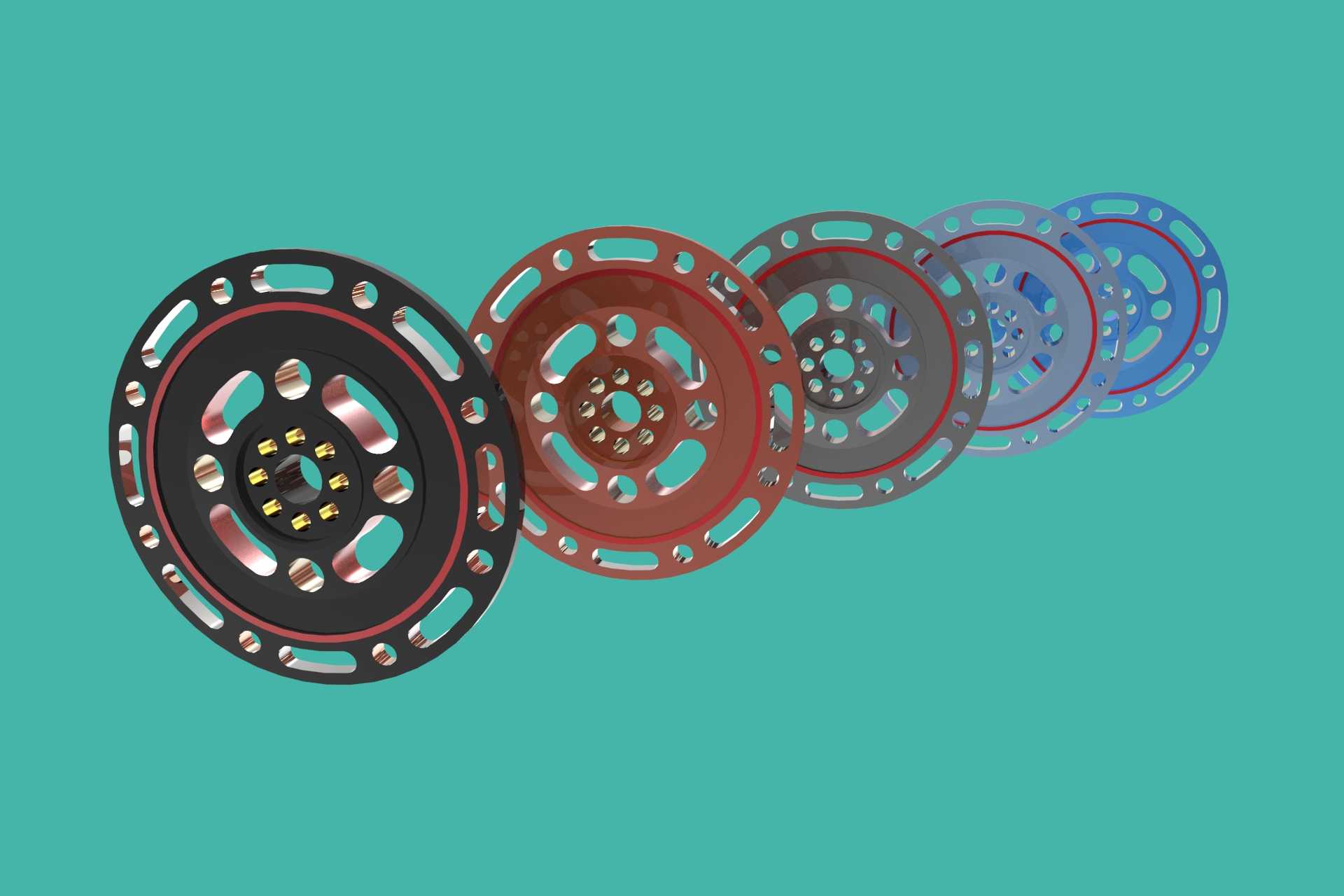

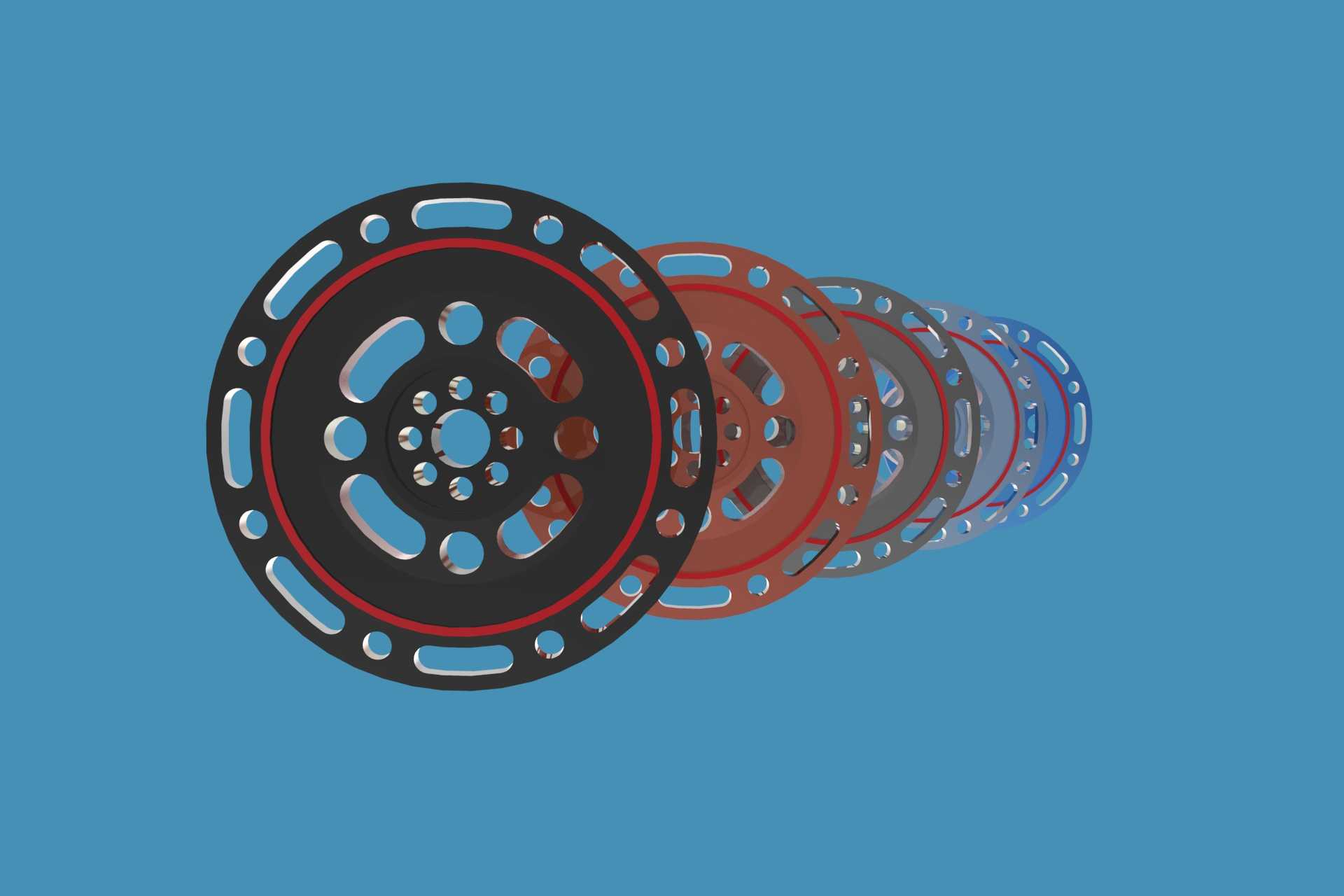

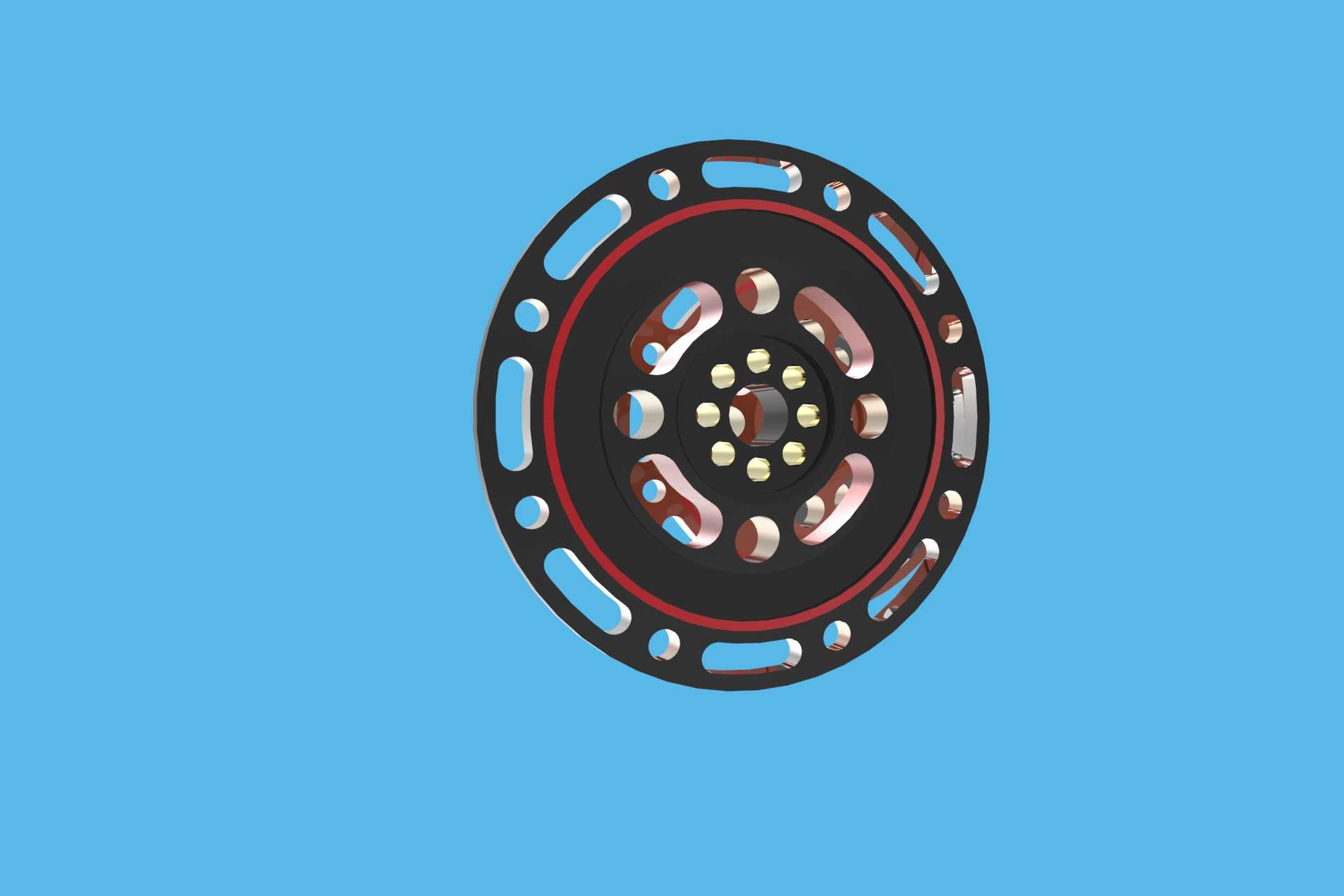

本次设计的飞轮采用辐条式镂空结构，在保障整体结构强度与转动惯量匹配的前提下，通过辐条间的镂空开孔大幅降低构件自身重量，减少旋转过程中的风阻损耗与轴承承载压力。轮缘位置设置环形加强凸台，兼顾转动惯量集中布置的需求，让质量更多分布在远离旋转中心的区域，在同等重量下获得更高的转动惯量，提升储能效率。中心区域设计多规格安装孔位，适配不同直径的曲轴输出轴与离合器安装定位需求，孔位周边做加厚处理，分散安装紧固时的接触应力，避免长期交变载荷下出现孔位开裂问题。轮体表面做环形减重槽设计，既可以进一步降低非必要的结构重量，也能作为动平衡校正的加工基准，方便生产过程中通过去除槽内材料完成动平衡调校，将高速旋转时的振动量控制在允许范围内。

设计过程中首先根据目标应用场景的动力输出特性、额定转速区间、需要平抑的转速波动范围，计算所需的额定转动惯量，确定飞轮的整体外径与质量分布方案。结合安装空间的边界约束，确定轮体的轴向厚度、中心安装孔的定位尺寸，保障飞轮安装后与周边离合器壳、启动齿圈等部件留有足够的安全间隙，避免运转过程中出现运动干涉。辐条结构采用等强度设计思路，根据旋转离心力与传动扭矩的载荷分布，优化辐条的截面形状与过渡圆角，减少应力集中点，提升构件的抗疲劳寿命。轮缘位置预留启动齿圈的安装定位台阶，可适配不同模数的启动齿圈压装需求，兼顾电启动机型的配套适配性。针对高速应用场景，设计时充分考虑材料的离心应力极限，将额定工作转速下的最大应力控制在材料许用应力的安全区间内，同时通过对称式的结构布局，保障轮体的质心与旋转中心重合，降低高速旋转时的不平衡振动。
