剖分式轭轴承精密机械结构设计

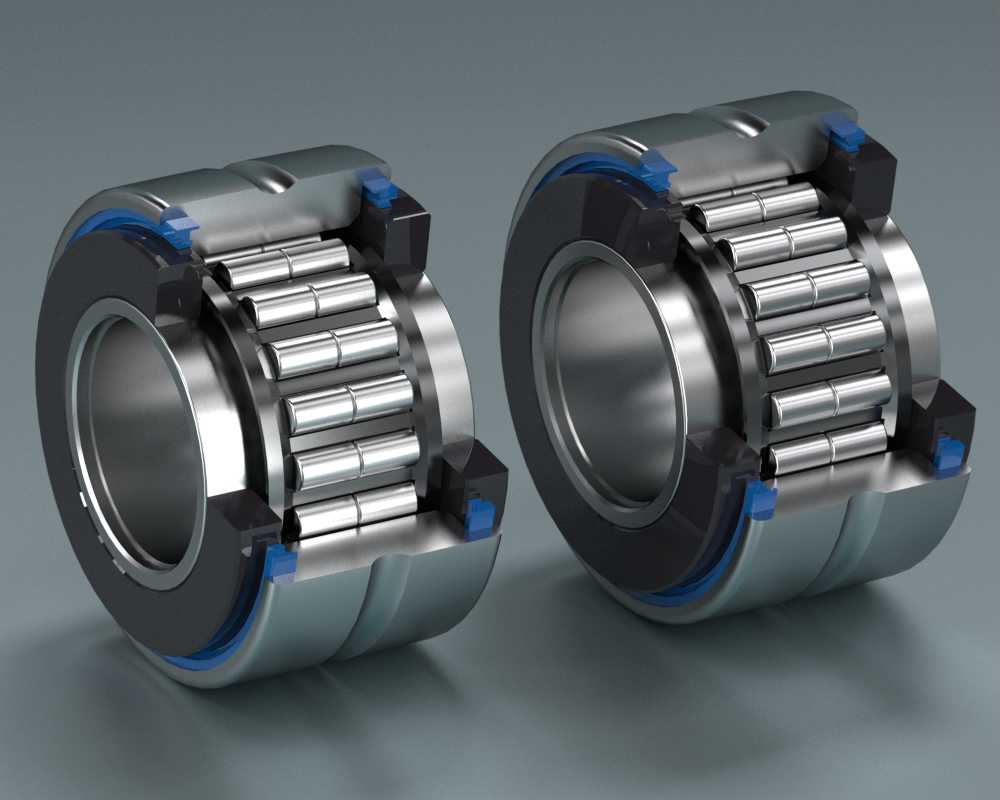

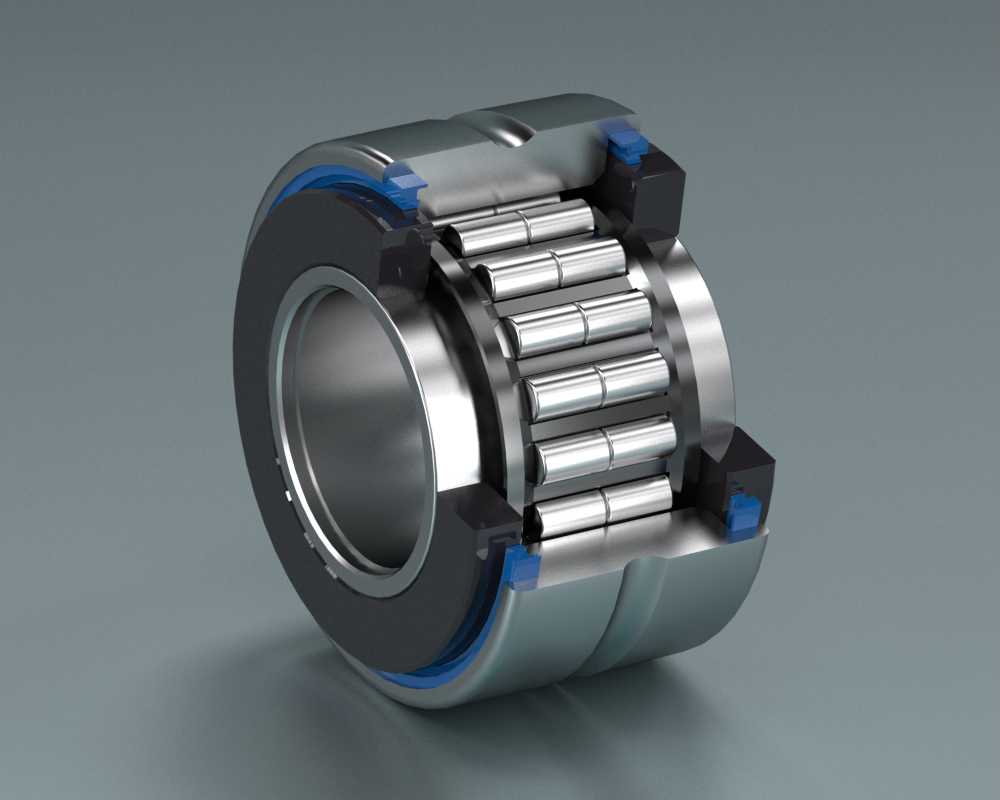

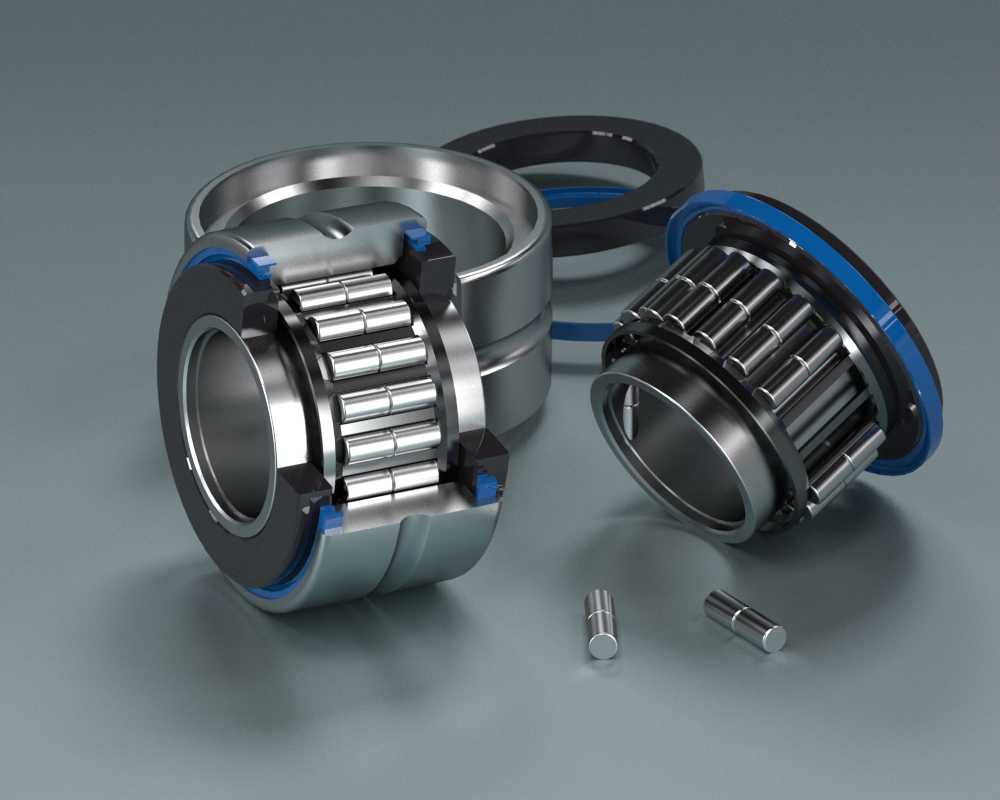

轭轴承作为重载传动场景中的核心支承部件，广泛应用于冶金轧机输送辊道、矿山破碎设备主轴、重型工程机械行走机构、大型风电齿轮箱传动端等需要承受复合载荷的工况位置，这类场景往往存在安装空间受限、后期维护拆装不便的问题，传统整体式轴承需要沿轴端完成整套装配流程，遇到轴系中段的支承位置更换时，往往需要拆解大量周边关联部件，大幅提升停机维护的时间成本与人力投入。这款剖分式轭轴承在结构设计上采用了对半拆分的内圈、外圈与保持架组件，装配时无需沿轴端穿入，可直接在轴系的目标安装位置完成拼合固定，尤其适配长轴、重型轴系的中段支承需求，能有效降低设备维护阶段的拆装工作量，缩短产线停机时长。从功能特性来看，轴承采用多列圆柱滚子作为滚动体，滚子与滚道之间采用线接触形式，相比同尺寸的球轴承拥有更高的径向承载能力，可承受持续的重载冲击载荷；内外圈滚道经过精密磨削加工，滚子端面与挡边之间设计有合理的润滑间隙，可适配油脂润滑或稀油润滑两种方式，运转过程中能形成稳定的油膜，降低滚动摩擦阻力，减少运转温升，延长部件的整体使用寿命。轴承外圈带有定位止口与密封安装槽，配套的蓝色密封组件可阻挡外界粉尘、水汽、金属碎屑进入轴承内部，同时防止内部润滑脂泄漏，适配多粉尘、潮湿的恶劣工业工况。设计过程中，工程师充分考虑了安装边界的适配性，轴承的轴向定位尺寸、径向安装公差与同规格整体式轴承保持通用互换性，用户在旧设备改造升级时无需改动轴系与轴承座的原有加工尺寸，可直接替换原有整体轴承，降低改造成本。两半轴承的拼合面采用精密研磨工艺，拼合后不存在径向错位与间隙，避免运转过程中出现滚子卡滞、振动超差的问题；保持架采用分体式锁紧结构，拼合后可将所有滚子稳定约束在对应滚道位置，不会出现滚子脱落、错位的情况，即使在高速重载的运转工况下也能保持稳定的支承精度。轴承的安装端预留了标准的螺栓锁紧孔位，可通过配套的锁紧卡环将两半轴承牢固固定在轴颈位置，能承受一定的轴向窜动载荷，适配轴系运转过程中出现的热胀冷缩位移量，避免因轴系热变形导致的轴承附加载荷。
