伸缩式菱形剪叉结构长臂夹持器

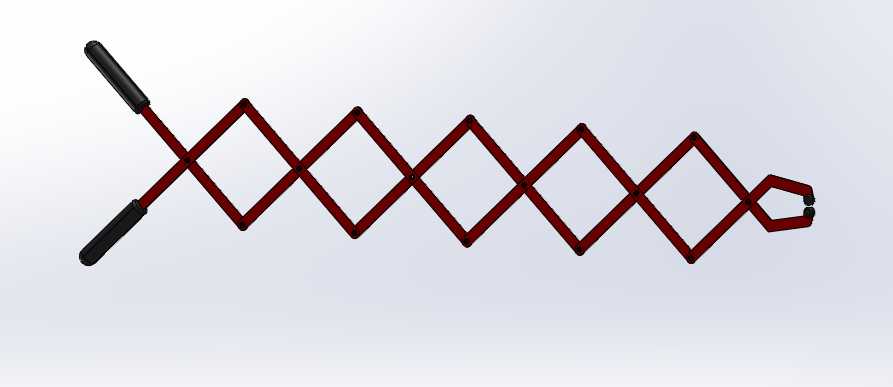

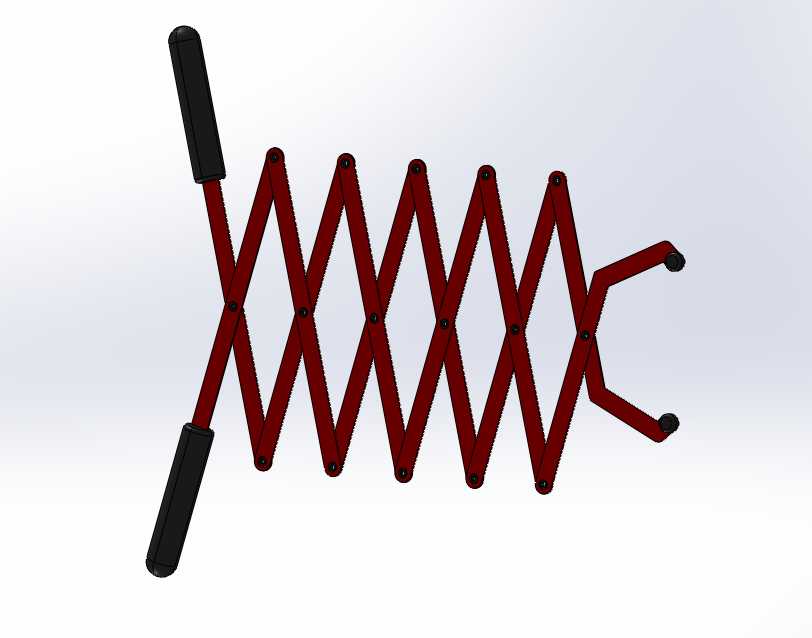

这款剪叉伸缩式夹持器主要面向狭窄空间作业、高处取物、危险区域物品拾取等场景设计，可广泛应用于家庭日常杂物拾取、工厂车间边角区域工件取放、环卫作业中缝隙垃圾捡拾、电力运维中近距离带电小件挪移等场景，能够有效拓展人手的操作范围，避免操作人员探身、登高或是直接接触危险物品带来的安全隐患，大幅降低弯腰、抬手等重复动作带来的肢体劳损。该夹持器采用经典的菱形剪叉伸缩结构作为主体支撑，多组交叉铰接的连杆通过销轴串联，依靠连杆间的角度变化实现整体长度的自由调节，收缩状态下整体长度较短便于收纳携带，完全伸展后可覆盖一米以上的操作距离，能够适配不同距离的拾取需求。结构末端设置有带防滑齿的夹头，配合手柄端的握持施力结构，捏合手柄时通过连杆的力传递带动夹头闭合，可稳定夹持不同外形的小件物品，夹头内侧的防滑结构能够提升与被夹持物件的摩擦力，避免光滑物件在拾取过程中滑落。手柄部分包裹有防滑握持套，贴合人手握持的曲面设计能够提升长时间操作的舒适度，降低手部施力的疲劳感。整体结构采用对称式设计，所有铰接销轴均采用同轴布置，保证伸缩过程中结构受力均匀，不会出现偏载卡滞的问题，剪叉连杆的截面尺寸经过受力校核，在完全伸展状态下依然具备足够的结构刚度，拾取一定重量的物件时不会出现明显的结构弯折变形。夹头部分的开合角度经过合理设计，既可以拾取薄片状的纸张、卡片类物件，也可以夹持一定直径的瓶状、块状物品，适配多种不同形态的被拾取物。该结构没有复杂的传动部件，整体依靠纯机械连杆实现力的传递与长度调节，日常使用过程中无需复杂维护，铰接位置定期添加润滑脂即可保证伸缩与夹合动作的顺畅，整体耐用性较强，能够适应不同场景下的频繁操作需求。结构的安装边界较为灵活，可根据实际使用需求调整剪叉单元的数量，适配不同的最大伸展长度要求，也可更换不同形式的夹头结构，满足磁吸拾取、柔性物件夹持等特殊场景的使用需求。
