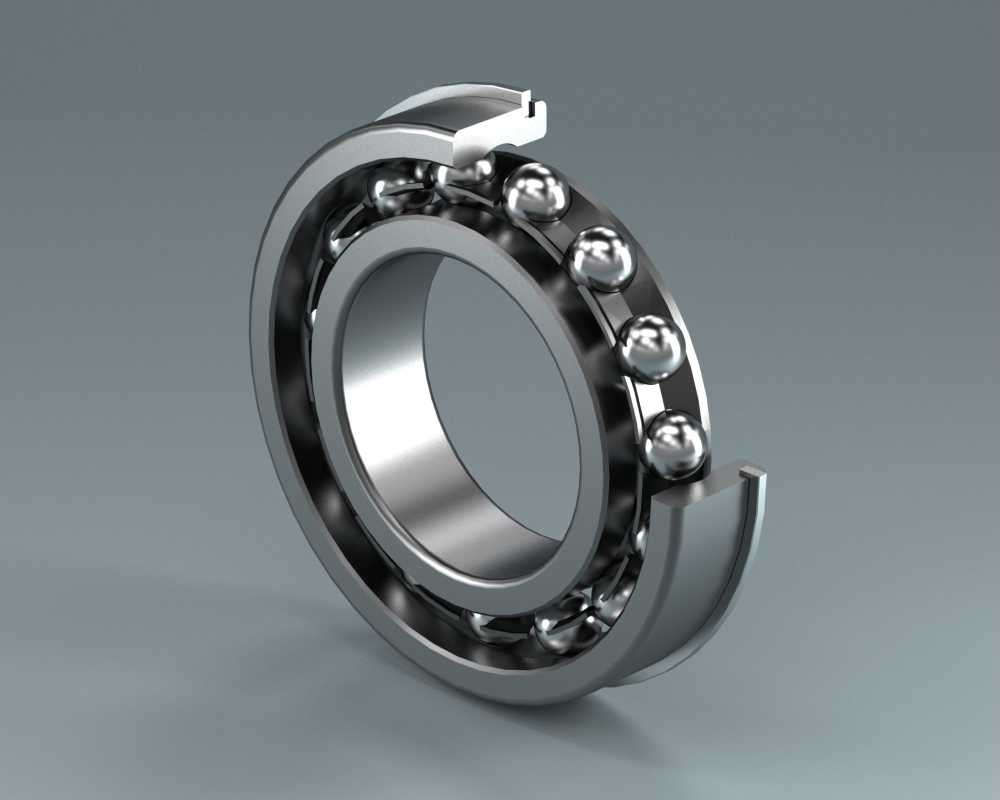

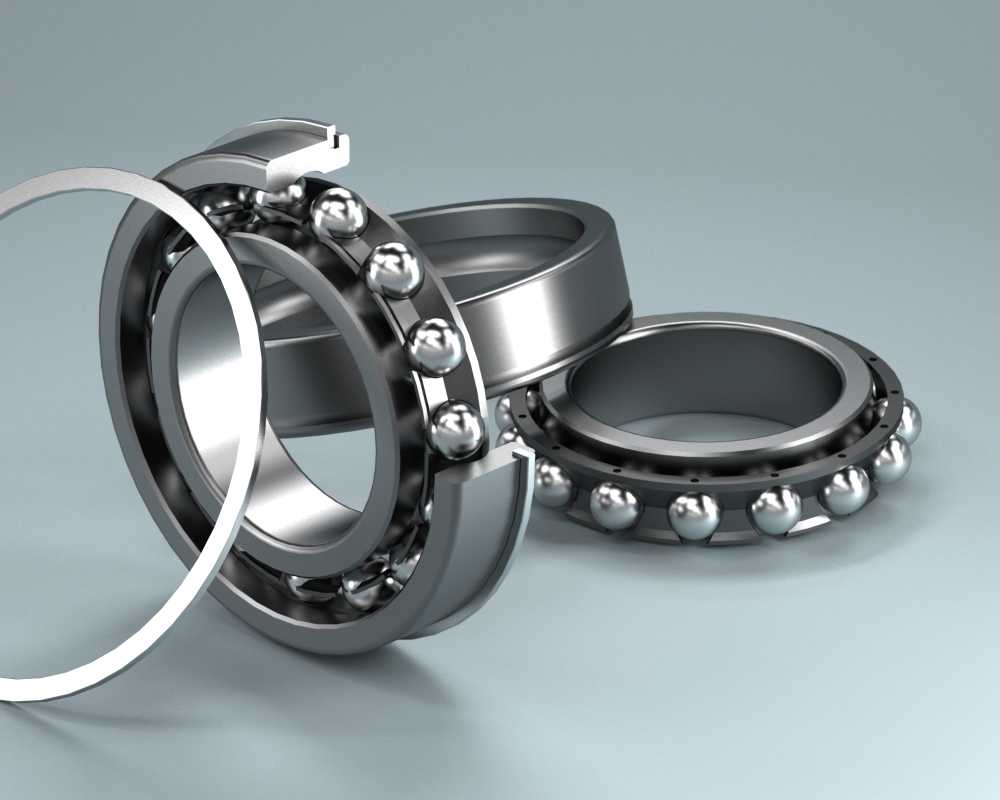

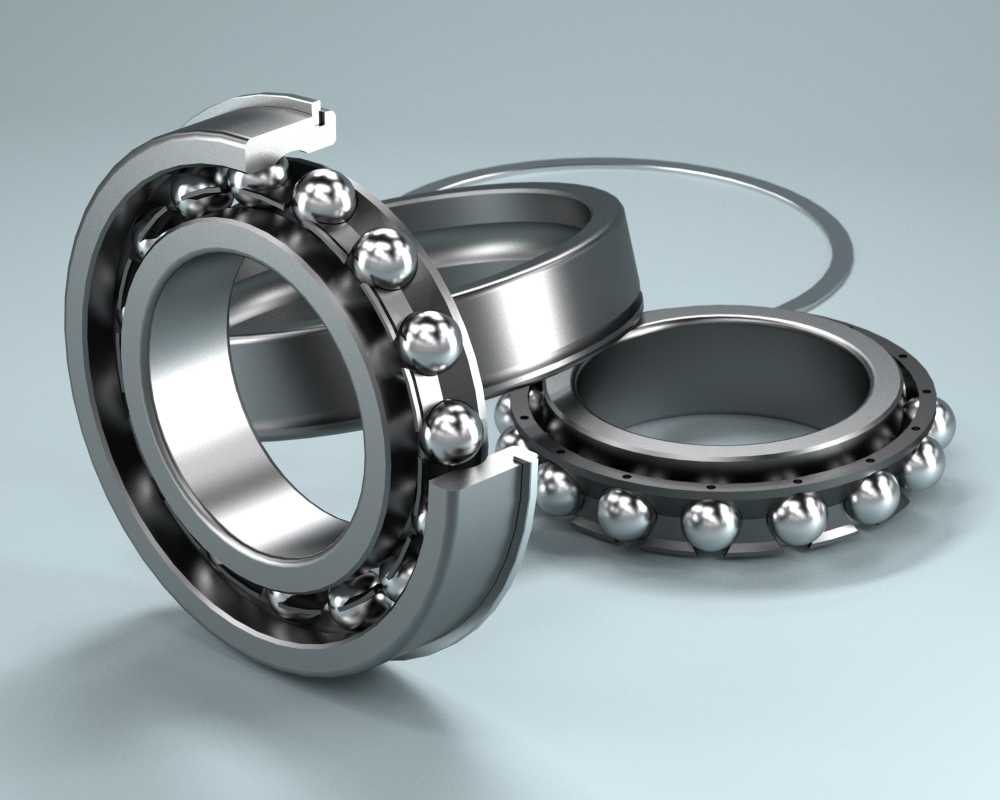

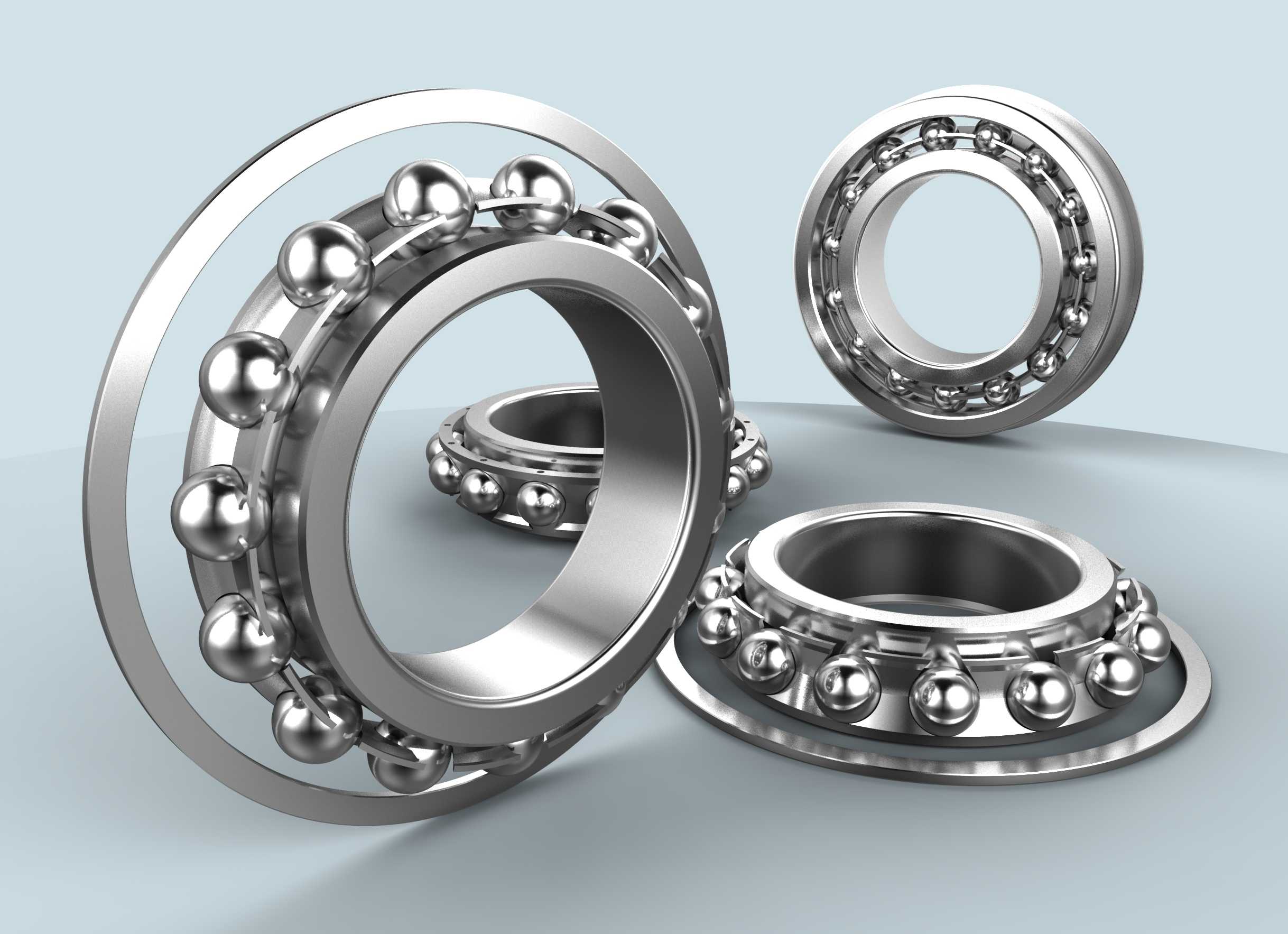

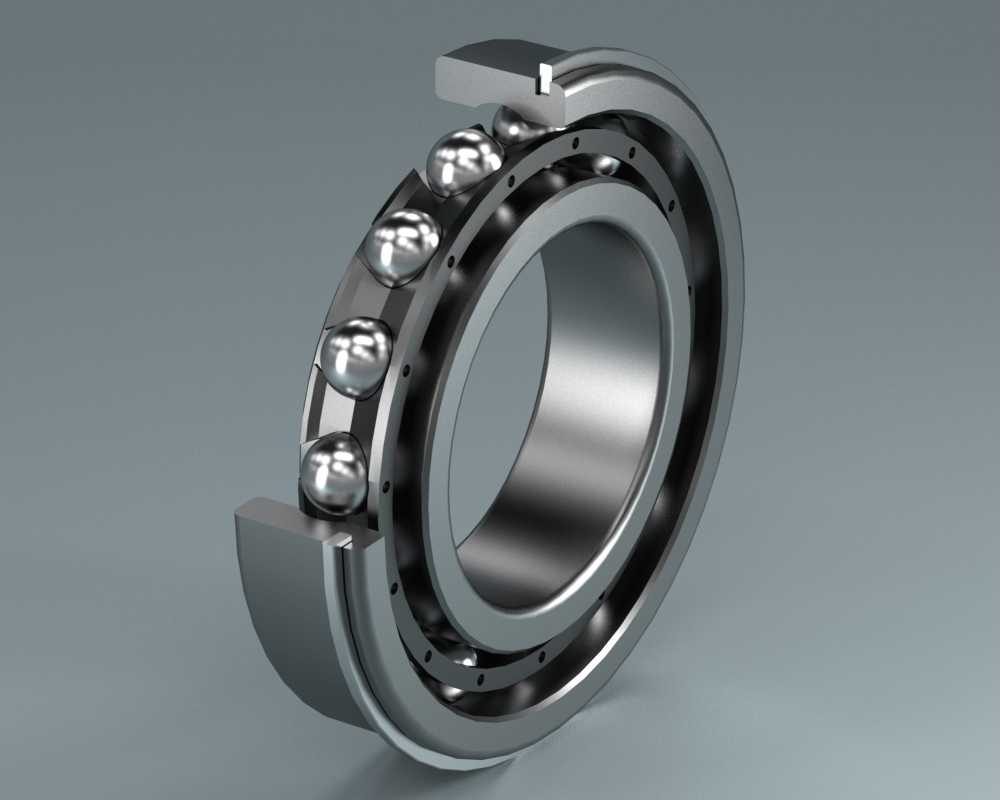

带卡环止动结构的深沟球轴承实体建模

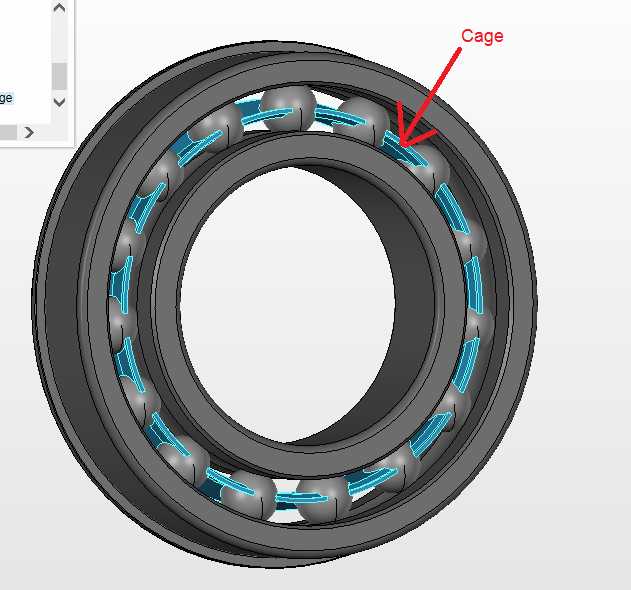

带卡环的深沟球轴承是工业传动系统中应用极为广泛的旋转支撑部件，常见于中小型电机输出端、汽车变速箱传动轴、农用机械传动辊道、轻工输送设备辊筒以及家用电机的旋转支撑位，核心作用是为旋转轴提供低摩擦的径向支撑，同时通过外圈集成的卡环结构实现轴承在安装座孔内的轴向限位，避免设备运行过程中因轴系窜动、负载冲击导致轴承移位，大幅提升传动系统的运行稳定性与部件使用寿命。这类轴承的核心功能特性在于兼顾了标准深沟球轴承的径向承载能力与便捷的轴向定位能力，无需额外加工轴承端盖、定位轴肩等复杂限位结构，就能有效承受一定强度的双向轴向载荷，尤其适合安装空间紧凑、无法布置复杂轴向固定结构的轻量化设备场景，在降低装配复杂度、压缩设备整体轴向尺寸上有突出优势。从设计思路来看，建模过程首先围绕标准深沟球轴承的基础参数展开，先完成内圈、外圈滚道的曲率匹配设计，保证钢球与滚道的接触角符合通用深沟球轴承的设计规范，确保径向承载时钢球受力均匀，避免局部应力集中导致的早期磨损；之后在外圈外侧加工适配卡环的环形卡槽，卡槽的深度、宽度与卡环的截面尺寸严格匹配，既保证卡环装入后不会因径向受力脱出，又能让卡环突出外圈的部分刚好抵在安装座孔的定位端面，实现可靠的轴向限位；钢球保持架采用浪形冲压结构设计，均匀分隔每一颗滚动体，避免钢球在运转过程中相互摩擦碰撞，降低运转噪音与摩擦损耗；配套的开口卡环采用弹性结构设计，安装时可通过卡环钳压缩开口尺寸顺利卡入外圈卡槽，松开后依靠自身弹性胀开卡紧在槽内，装配便捷性优异。从安装边界与尺寸适配来看，这类轴承的内圈与轴采用过盈配合，安装时需通过热装或专用压装工具将内圈固定在轴颈对应位置，外圈与安装座孔采用间隙配合，方便装配时的推入调整，外圈卡槽的位置距离外圈端面的尺寸经过精准核算，保证轴承推入安装座孔后，卡环刚好贴合座孔端面，预留的轴向窜动间隙控制在极小范围内，既不会因间隙过大导致轴系窜动，也不会因间隙过小出现运转卡滞；卡环突出外圈的高度经过严格设计，既能够提供足够的轴向定位受力面，又不会突出过多干涉周边其他部件的安装，适配绝大多数常规轴承安装座的尺寸规范，可直接替换同规格无卡环的标准深沟球轴承，在设备升级改造、紧凑化设计场景中无需大幅修改原有安装结构，适配性极强。
