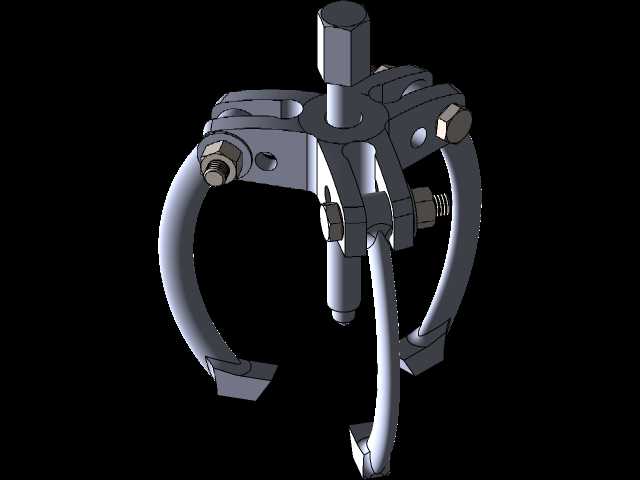

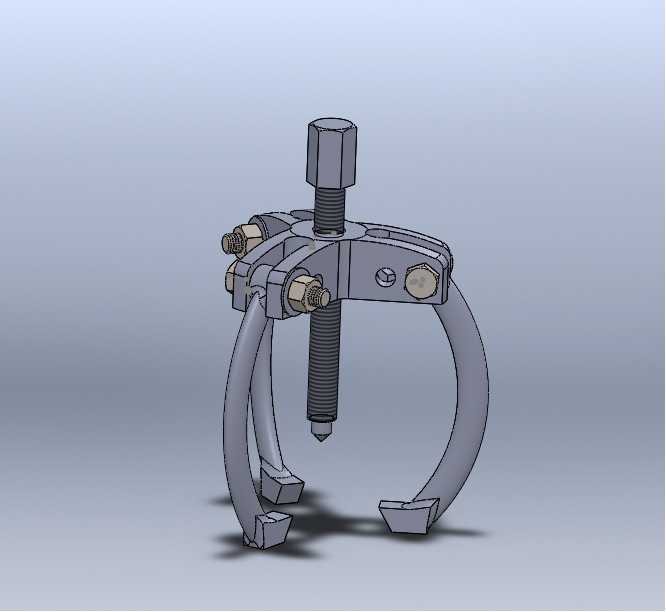

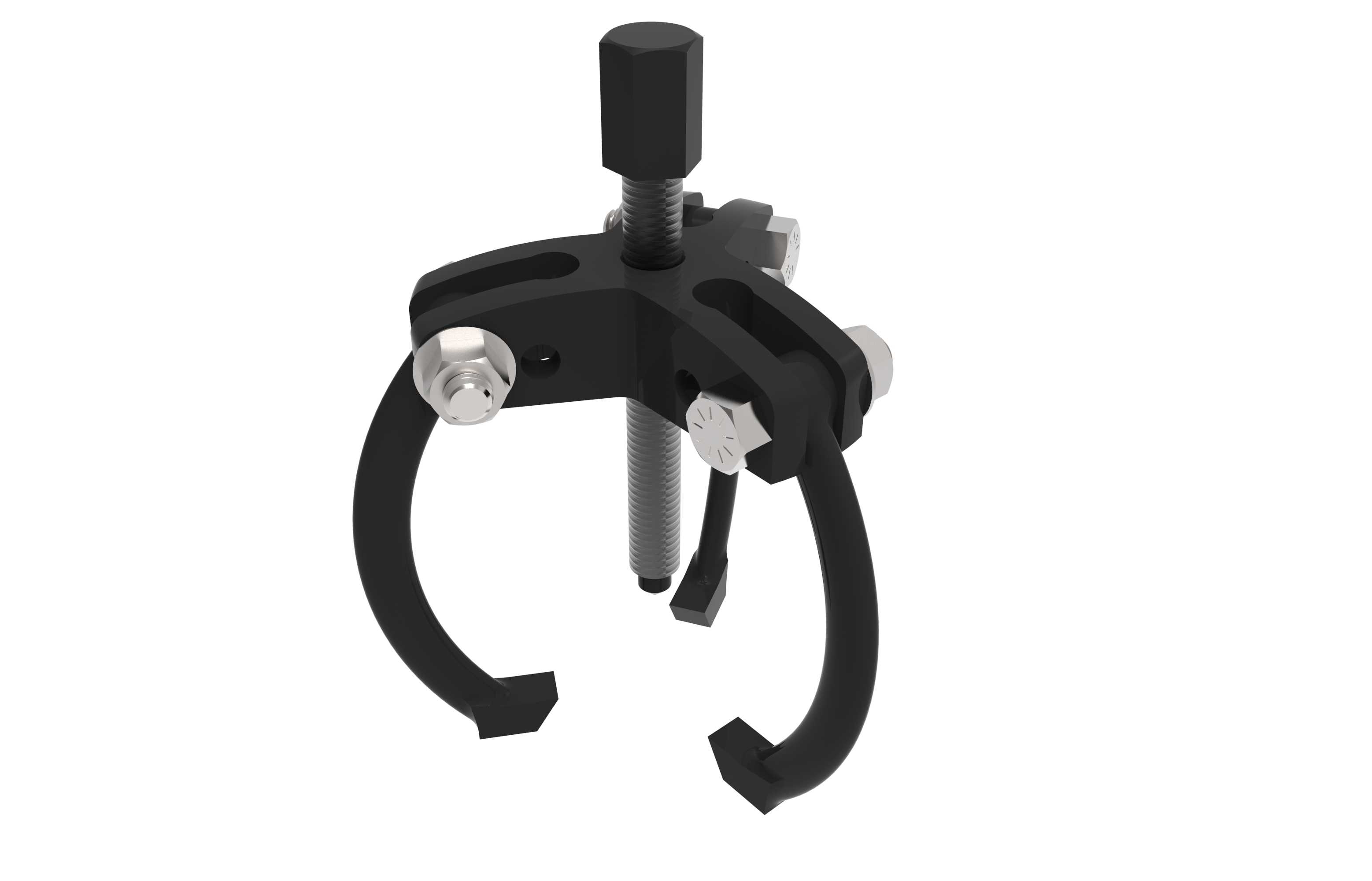

三爪式齿轮轴承拆卸拉拔工具结构

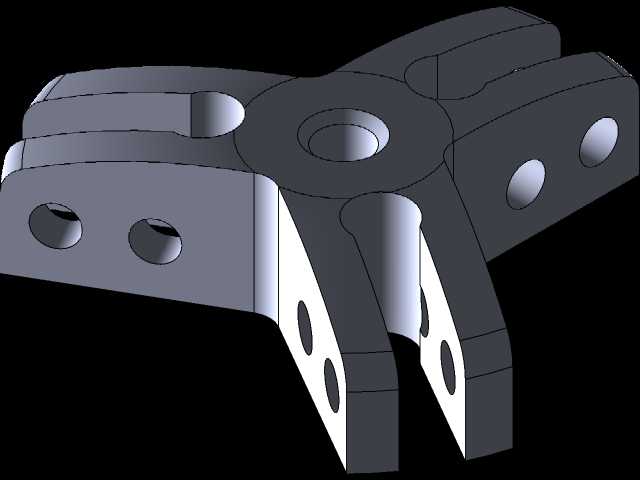

这款三爪式拉拔工具是机械维修领域常用的拆装作业器具，主要应用于设备维保、产线运维、机修车间等场景，用于完成过盈配合的齿轮、轴承、皮带轮、联轴器等零部件的拆卸作业，解决过盈装配部件难以徒手分离、敲击拆卸易损伤工件的行业痛点。在实际使用中，该工具依靠中心顶杆的轴向顶推作用力，配合三个可调节的卡爪勾住待拆卸工件的外缘，通过旋转顶杆施加平稳的轴向拉力，将嵌套在轴端的部件平稳拉出，全程不会对轴体、被拆工件造成敲击损伤，能有效降低维修过程中的零部件报废率，尤其适合精密传动部件的拆卸作业。从功能特性来看，该工具的三个卡爪采用可翻转、可调节跨度的结构设计，能够适配不同直径尺寸的待拆卸工件，卡爪末端做了弯钩加厚处理，勾持工件时受力均匀不易滑脱；中心顶杆采用梯形螺纹传动，传动效率高、自锁性能好，施加较小的手柄扭矩就能获得较大的轴向拉拔力，作业过程省力且稳定；主体架采用对称式三臂结构，受力时三个方向的载荷均匀分布，不会出现偏载导致的卡滞、工件歪斜问题，能保证拆卸过程中轴与工件始终保持同轴，避免损伤轴面与工件配合面。在设计思路上，这款拉拔工具优先考虑了通用性与操作便捷性，卡爪的连接位置预留了多档调节槽位，可以根据待拆工件的安装深度调整卡爪的伸出长度，适配不同安装深度的轴承、齿轮拆卸需求；顶杆的顶端做了六角受力端设计，既可以用手柄手动旋转施力，也可以配合扳手施加更大扭矩，应对过盈量较大的拆卸场景；整体结构没有多余的零散部件，卡爪与主体架采用铰接连接，收纳时可以将卡爪收拢，占用空间小，方便维修人员随身携带进入狭窄的设备安装空间作业。从安装边界与适配尺寸来看，该工具的卡爪最大张开跨度可覆盖常规中小型传动部件的直径范围，顶杆的有效行程满足常规轴端部件的拆卸拉出距离需求，使用时只需保证顶杆尖端与轴端中心孔对位准确，三个卡爪均匀勾住工件背面的受力位置，即可平稳完成拆卸作业，不需要额外的辅助固定装置，单人即可独立完成整套拆卸操作，大幅提升机械维修的作业效率。
